Seeed Grove电磁铁板结构设计

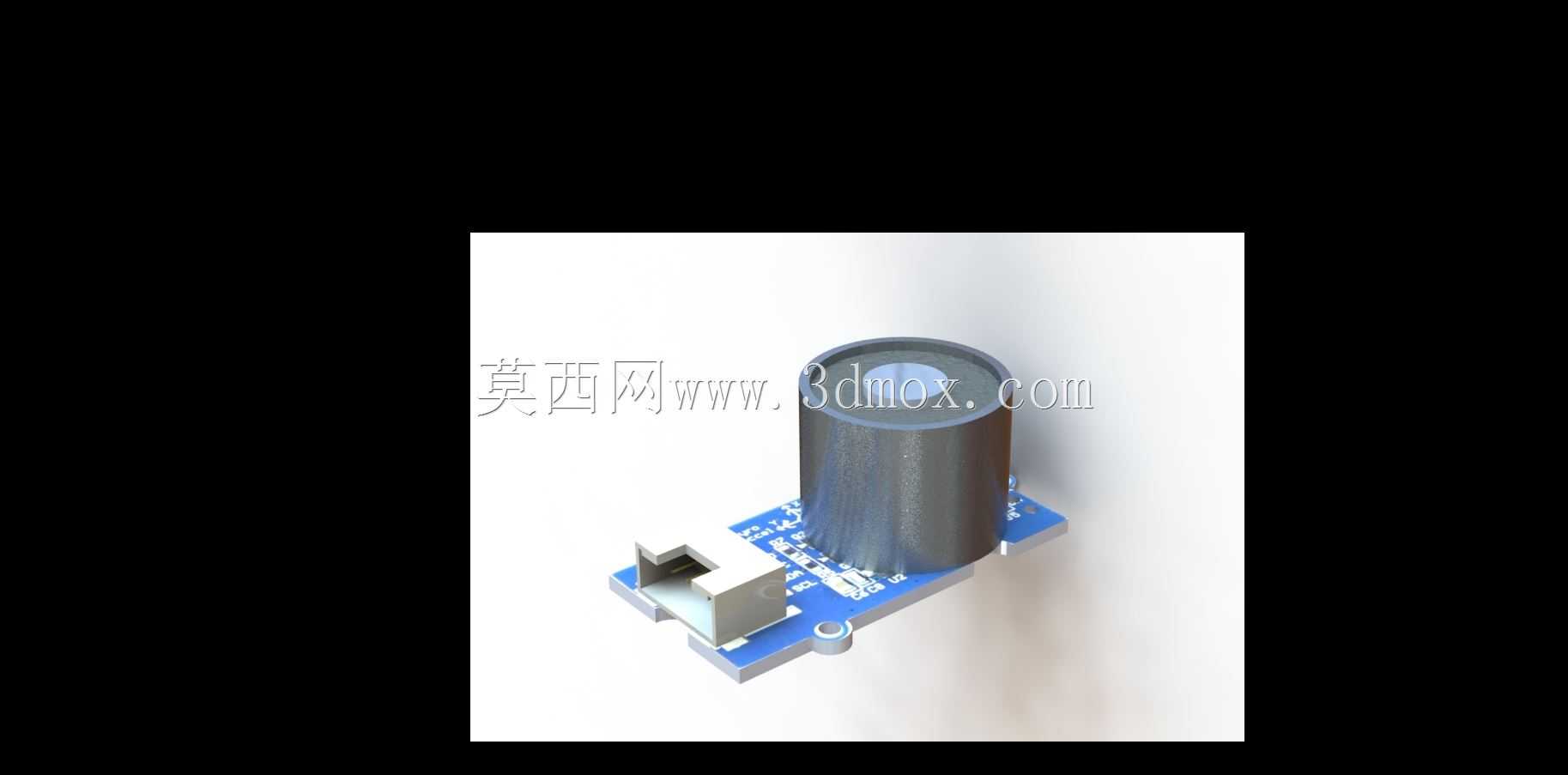

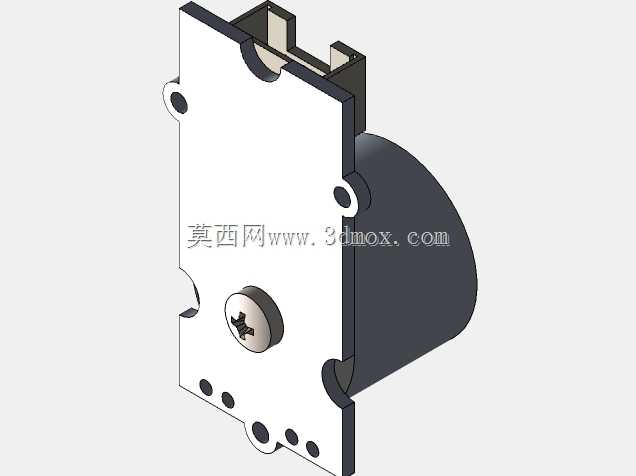

　　这款电磁铁板主要面向开源硬件开发、小型自动化实验装置、教学演示设备这类场景做配套，在小型物料分拣演示台、智能门禁实验模组、桌面级小型工位夹持机构里都能见到它的应用，核心作用是通过电控信号产生可控磁吸力，完成铁质小零件的吸附、释放动作，也可作为小型锁止机构的动力执行端。从结构设计来看，整体采用板载集成式布局，主体安装板为平直薄板结构，板上预留了多组圆形安装孔位，孔位间距匹配标准Grove模块的安装规范，可直接固定在标准开源硬件安装支架、亚克力实验面板或者3D打印的定制安装座上，不需要额外做复杂的转接件设计。电磁主体部分采用半圆柱式壳体封装，线圈部分完全包裹在壳体内部，既可以避免线圈外露造成的接线剐蹭、短路风险，也能让磁路更集中，

　　提升端面的磁吸效率。板端的接线接口采用标准插接式设计，和Grove体系的传感器、控制板可直接适配，不需要额外焊接接线，能大幅缩短原型搭建的接线周期。设计时充分考虑了安装边界的兼容性，安装板上的定位孔做了沉台处理，螺丝锁紧后不会突出板平面，不会和周边堆叠的其他模块产生干涉；电磁体的出线位置做了避让缺口，接线后线材可顺着板边排布，不会凸出于安装面影响整体装配。功能层面，这款电磁铁板属于低压驱动型执行件，可通过主控板的IO口直接驱动，不需要额外搭配大电流驱动模块，在低功耗实验场景下适配性很强，磁吸端面做了平整化处理，和铁质被吸附件接触时能保证足够的接触面积，避免因接触面倾斜导致吸力不足的问题。在实际选型使用时，

　　需要注意其安装面到电磁体端面的突出高度，在堆叠安装时要预留足够的空间，避免电磁体和上层板卡发生碰撞；板上预留的多个小孔位除了安装固定作用，也可作为走线孔或者辅助定位孔使用，方便在定制化设备里做灵活的装配调整。整体结构没有冗余的设计部分，所有特征都服务于快速装配、可靠运行的实际需求，不管是用于教学实验的快速原型搭建，还是小型专用设备里的执行机构配套，都能直接复用结构设计，减少重复建模的工作量。
