小型桌面级三轴数控铣削加工设备结构

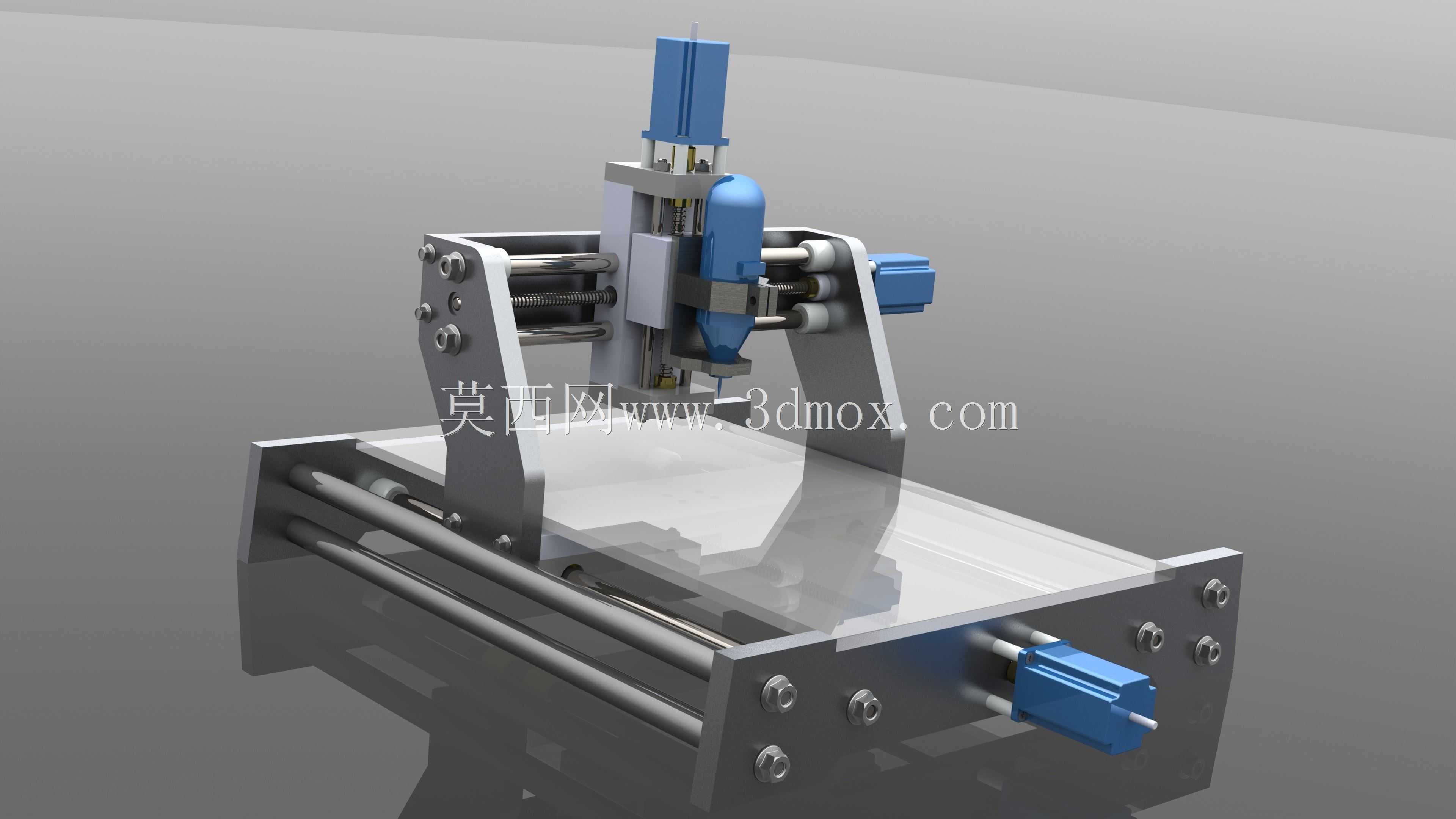

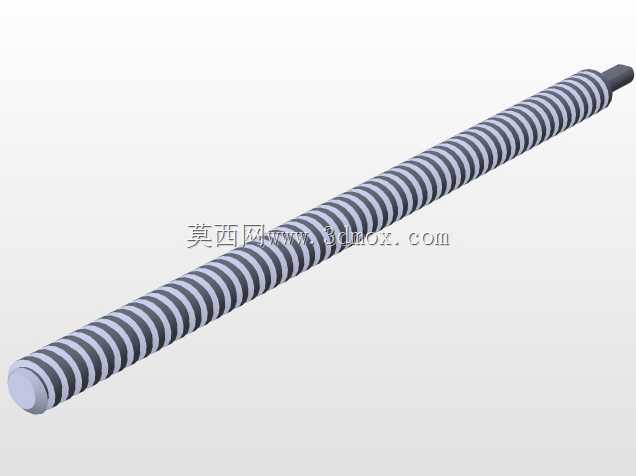

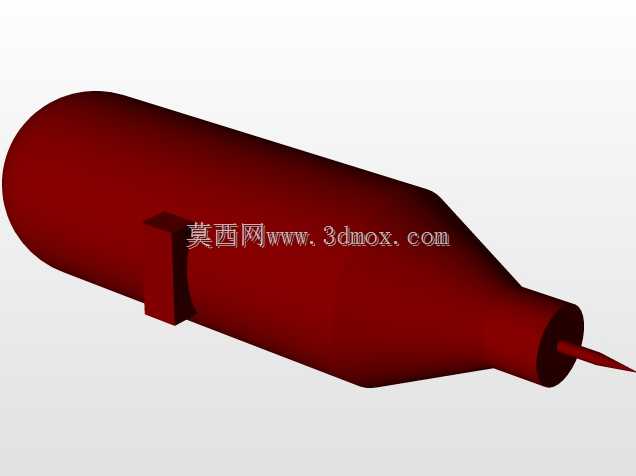

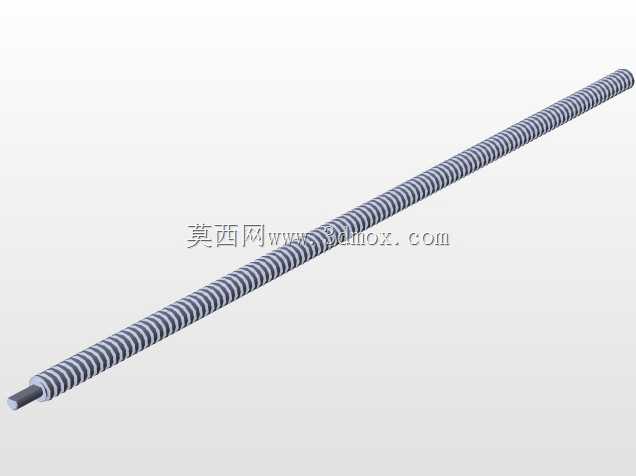

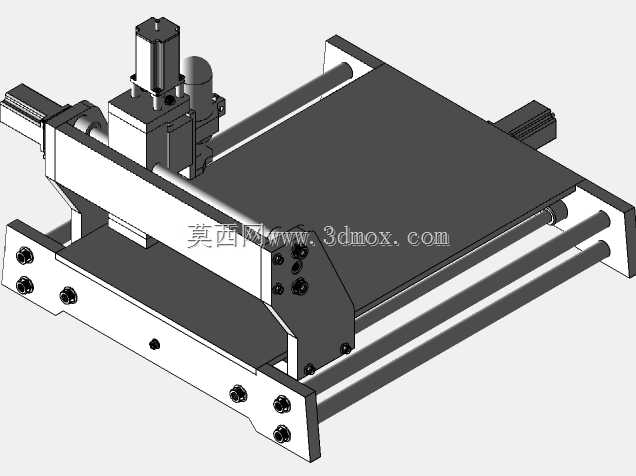

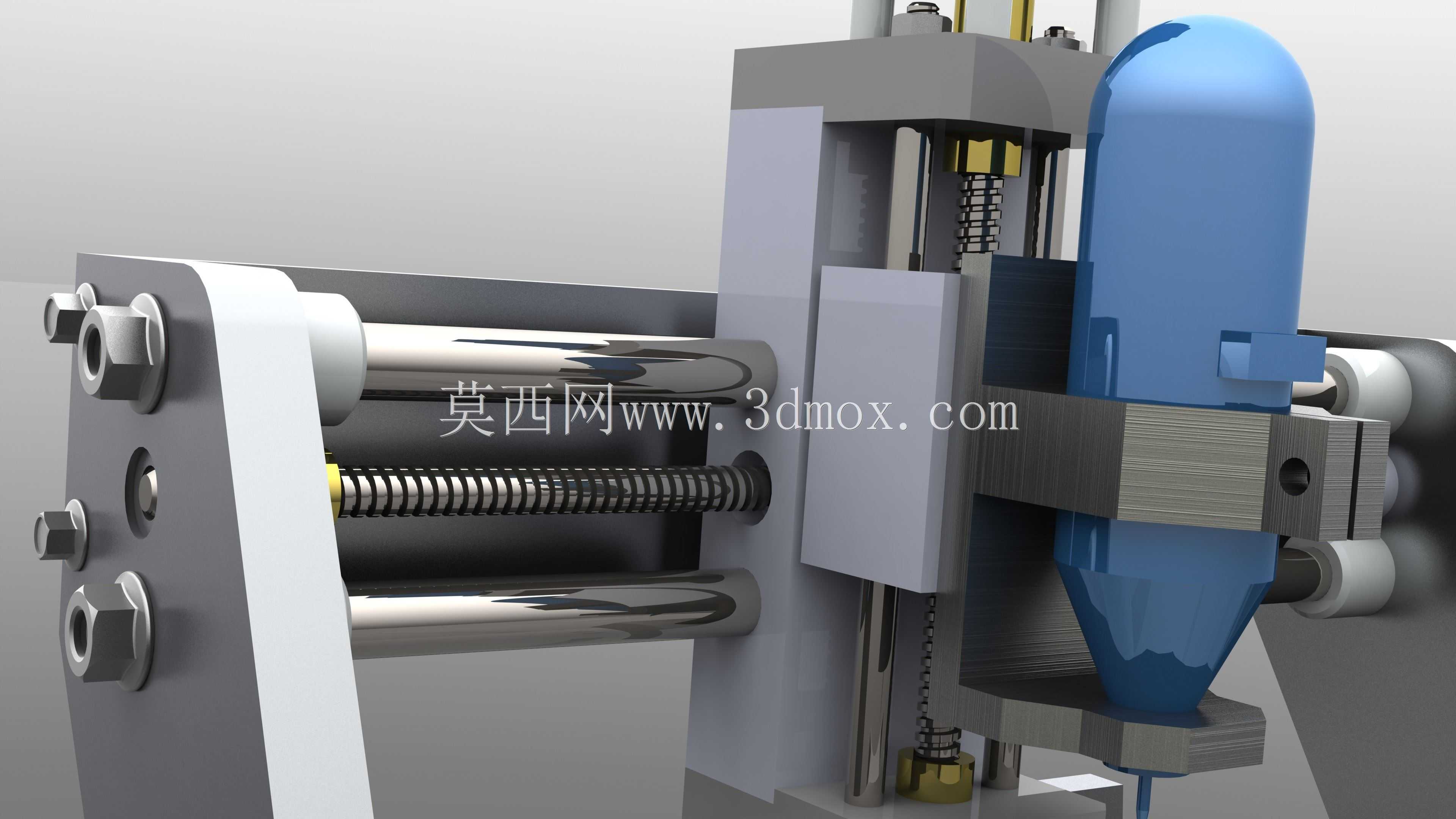

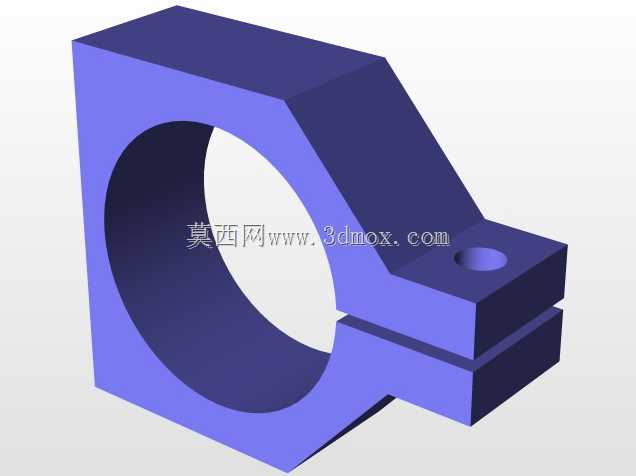

这款三轴数控铣削设备主要面向小型精密零件加工场景，可适配教学实训、个人工坊、小批量非标零件打样等多种应用场景，能够完成平面铣削、沟槽加工、简单曲面成型、钻孔攻丝等常规机加工工序，针对铝件、铜件、工程塑料等易切削材质加工表现稳定，可满足小尺寸工件的高精度加工需求，无需占用大型工业机床的生产排期，适配多品种小批量的柔性加工需求。设备整体采用龙门式动梁结构设计，加工工作台固定设置于设备底座区域，X轴传动组件沿工作台两侧的平行导轨布置，带动搭载主轴的龙门架实现横向进给；Y轴传动组件集成于龙门横梁之上，带动主轴安装座实现纵向进给；Z轴传动组件垂直布置于主轴安装座位置，带动加工主轴实现垂向的升降进给，三个运动轴相互垂直，形成标准的笛卡尔坐标系运动体系，可实现加工范围内任意点位的轨迹控制。设计过程中充分考虑了小型设备的刚性需求，所有导轨安装面均采用平整的金属安装基准，传动部件选用精密滚珠丝杠搭配线性导轨的组合，既保证了进给运动的顺畅度，也能控制传动间隙在合理范围内，保障加工过程中的运动精度；主轴部分采用高速电主轴配置，可适配不同直径的铣削刀具，通过夹具更换即可完成不同工序的加工切换，主轴的固定结构做了加强处理，可降低高速切削过程中的振动幅度，提升工件加工表面的光洁度。设备的外形尺寸适配桌面放置需求，整体占地面积不足一平方米，工作台的有效加工行程覆盖小型零件的常规加工尺寸范围，安装时仅需放置于水平承重台面即可，无需额外浇筑地基，设备的走线均沿结构件内侧布置，避免加工过程中切屑、切削液对线路造成损伤，各轴的限位结构设置于行程两端，可防止运动超程造成的结构碰撞，整体结构紧凑，传动路径清晰，各运动部件的维护点位外露，日常保养时可快速完成润滑、紧固件检查等操作，兼顾了加工实用性与维护便捷性。
