桌面级三轴数控铣削加工平台结构

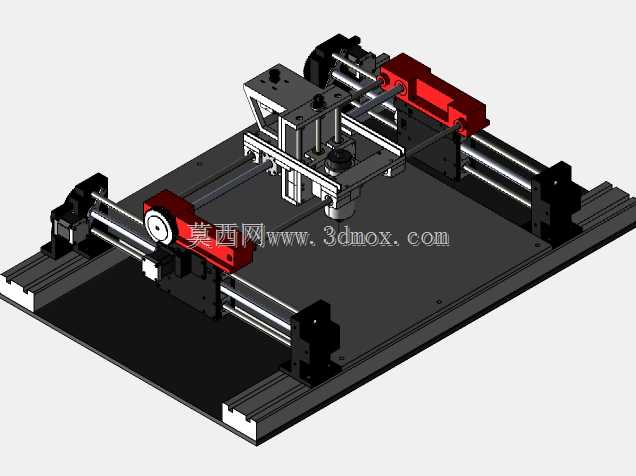

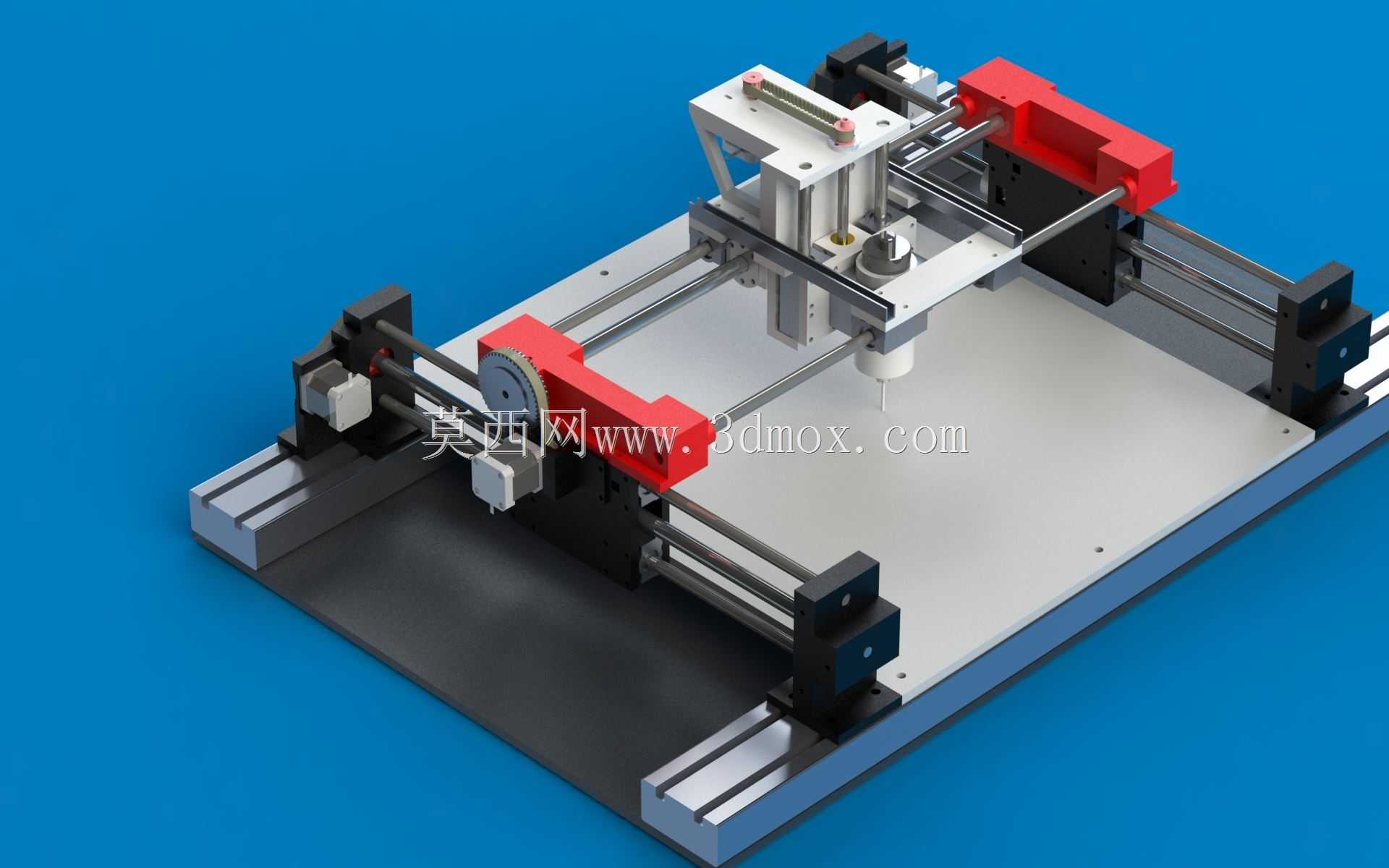

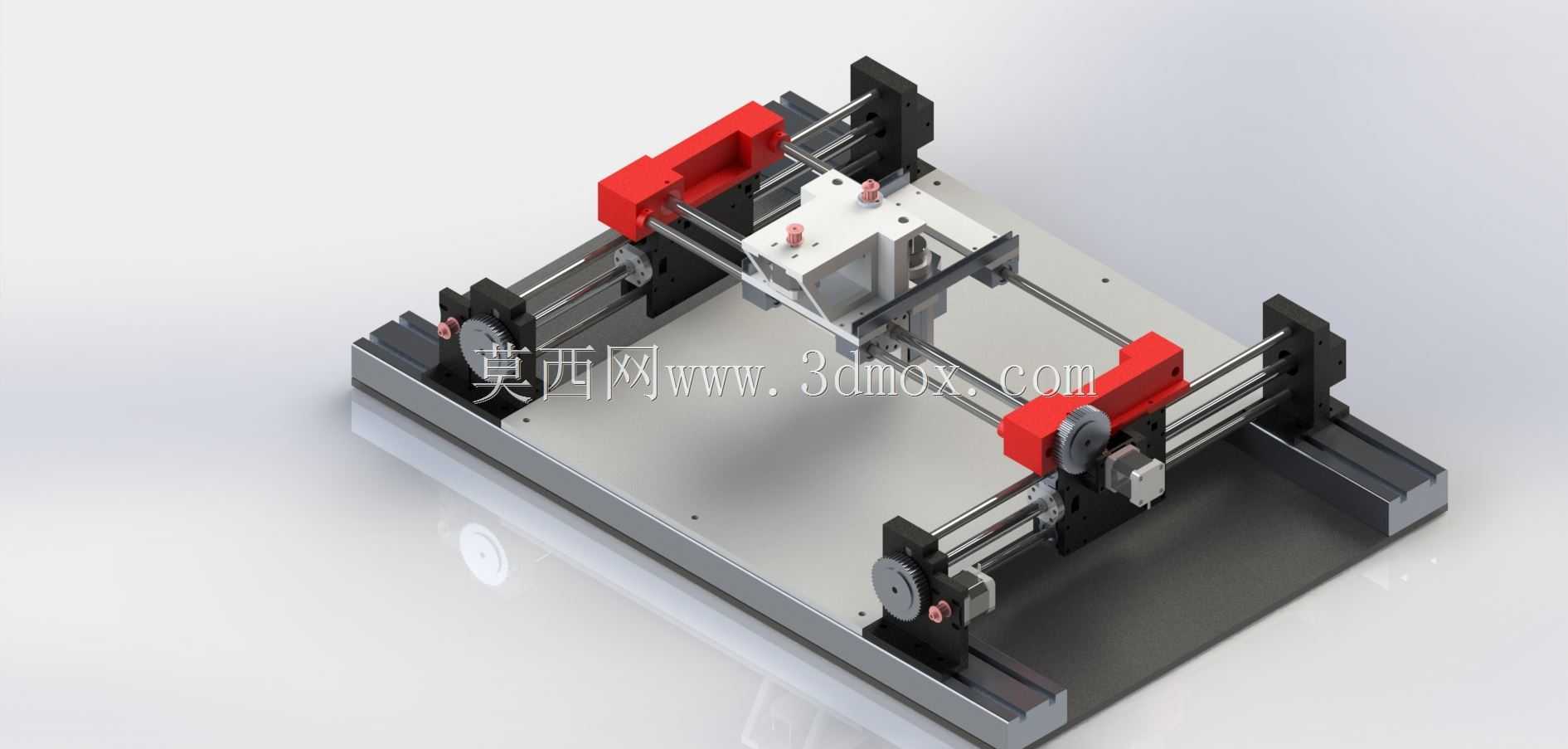

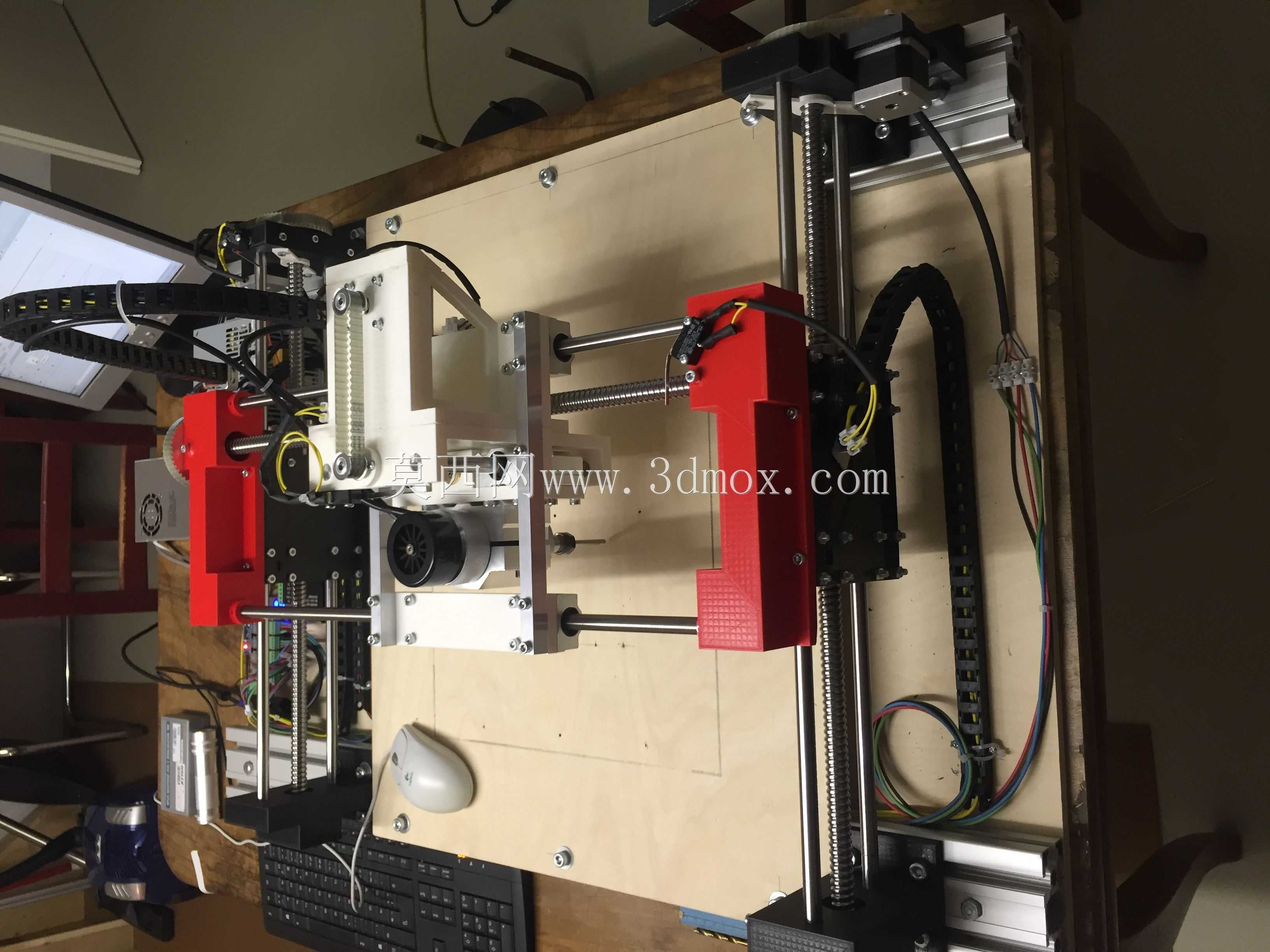

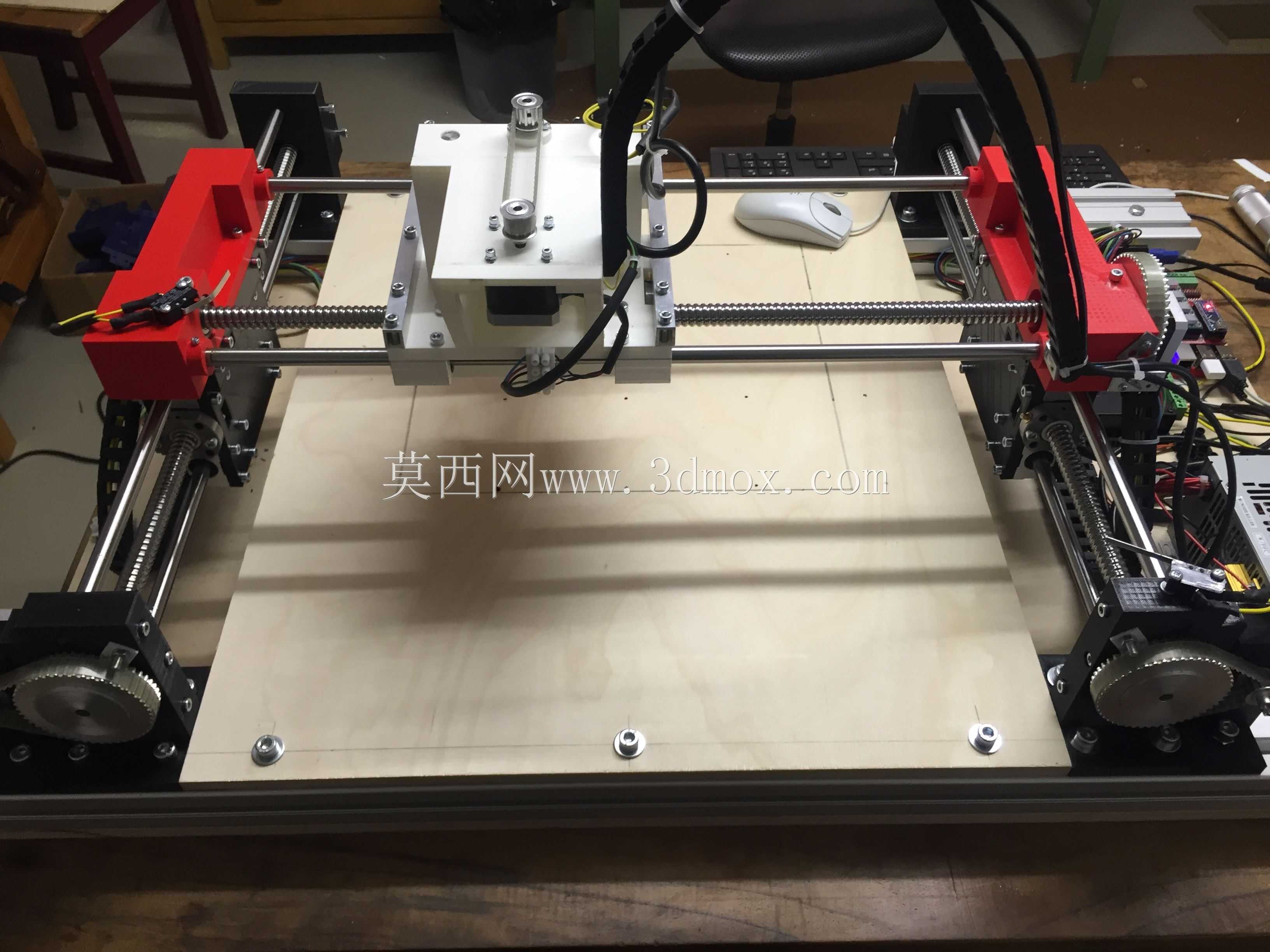

这款三轴数控加工平台主要面向小型加工场景，可覆盖个人创客工坊、小型精密零件加工工位、教学实训实验室等场景的轻量加工需求，能够完成软金属、工程塑料、代木等材质的平面铣削、钻孔、轮廓雕刻、浅槽切削等加工作业，适配小批量定制零件加工、手板样件制作、工艺验证等实际生产环节，弥补了大型工业机床占地空间大、调试成本高、小零件加工性价比不足的问题。设备采用龙门式双Y轴传动布局，两侧平行布置的直线光轴作为Y向运动导向，搭配同步带传动结构实现Y轴的平稳往复运动，X轴模组横跨在Y轴滑座之上，通过滑块与光轴配合实现横向进给，Z轴主轴滑台垂直安装在X轴滑座上，搭载高速电主轴完成切削作业，整体运动结构布局紧凑，传动路径短，能够有效降低运动过程中的累计误差，保证加工精度。设计过程中充分考虑了桌面安装的边界限制，整体底座采用平整板式结构，无需额外浇筑地基，直接放置在稳固的水平工作台面上即可完成安装调试，工作台面预留了通用的T型槽安装位，可搭配通用夹具完成不同外形工件的装夹固定，安装过程无需复杂的现场改造，普通车间或工作室的标准工作台即可满足安装承重与平面度要求。设备的运动部件均做了轻量化设计，运动滑座采用兼顾强度与重量的结构设计，在保证运动刚性的前提下降低了运动惯量，能够实现更高的进给速度与启停响应速度，主轴部分采用可调速设计，可根据不同加工材质的切削参数要求调整主轴转速，匹配不同刀具的切削线速度要求，避免因转速不匹配导致的刀具磨损或加工面质量下降。传动部分的导向轴均做了表面硬化处理，搭配自润滑滑块降低日常维护频次，设备的走线均采用拖链收纳布置，避免运动过程中线路拉扯磨损，提升长期运行的稳定性，整体结构的零部件通用性强，易损件均可采用标准件替换，降低后期的维护成本与配件采购难度。在加工能力上，该平台可实现0.1毫米级的加工进给精度，能够满足小型精密零件的尺寸公差要求，加工行程覆盖常见小型零件的尺寸范围，可完成复杂轮廓的连续铣削加工，也可适配不同直径的钻头、铣刀完成钻孔、扩孔、平面修铣等工序，既可以作为独立的小型加工设备使用，也可以嵌入到小型自动化生产线中作为特定工序的加工单元，适配多场景的灵活加工需求。
