木质框架桌面级三轴数控雕刻设备

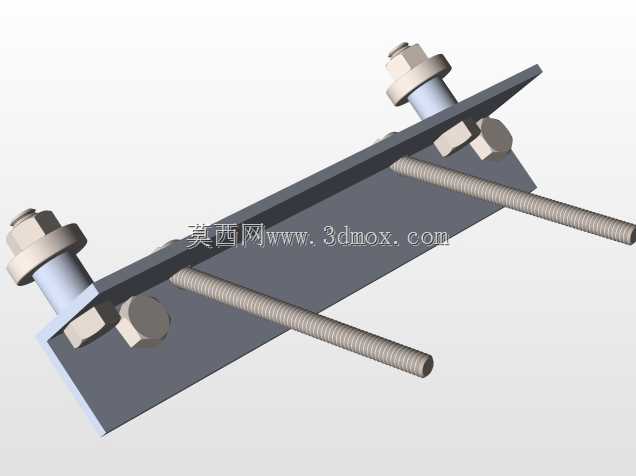

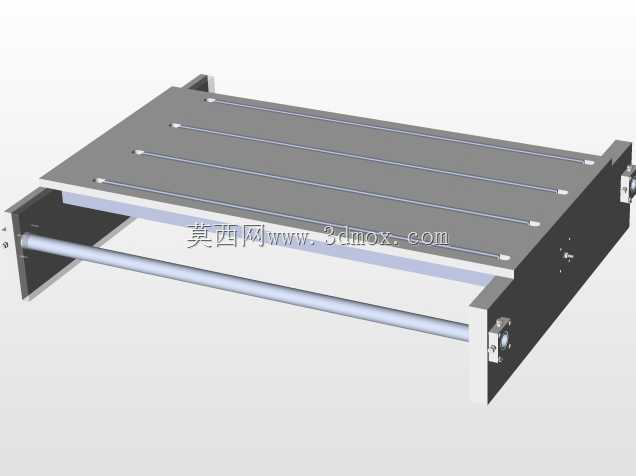

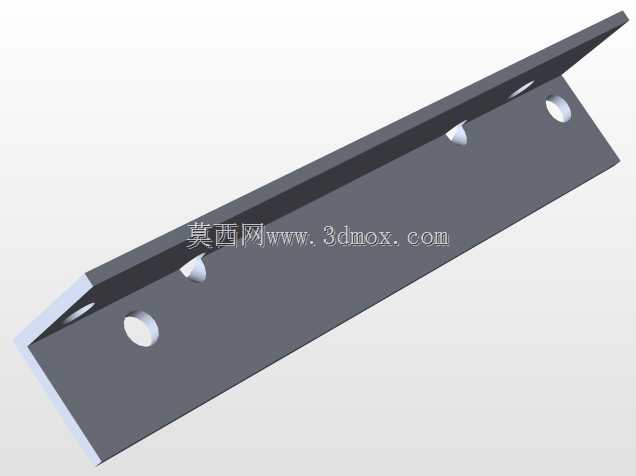

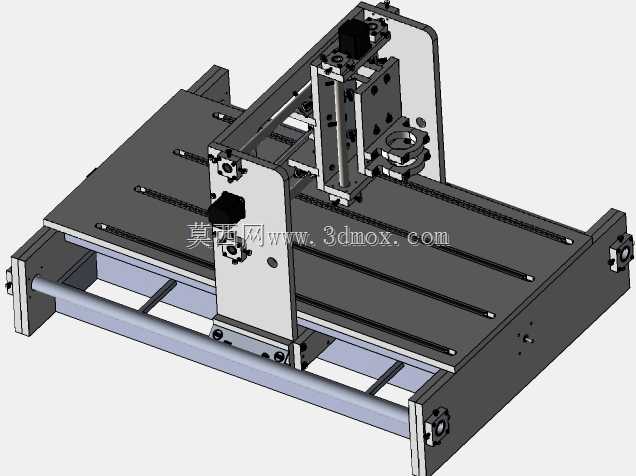

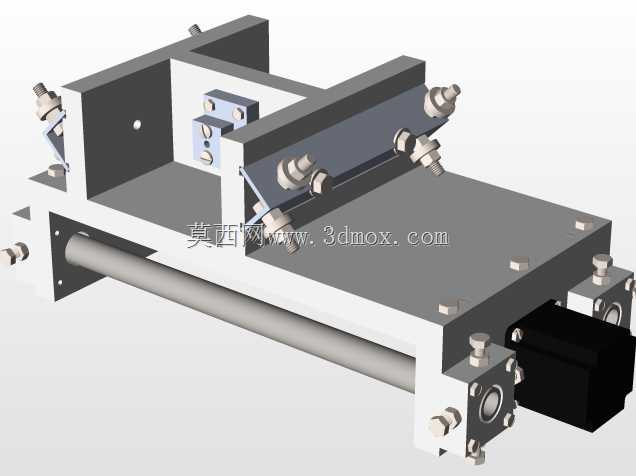

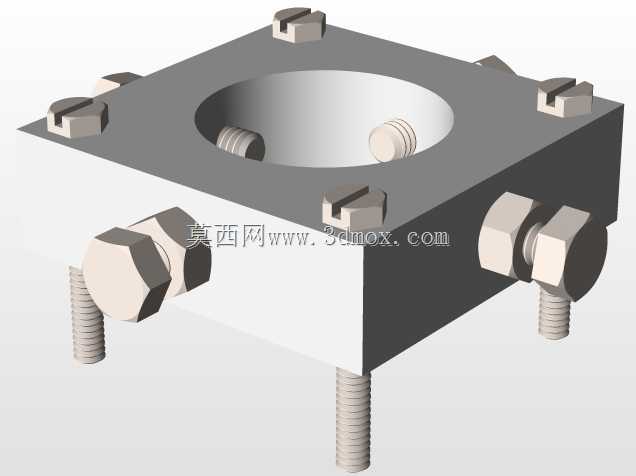

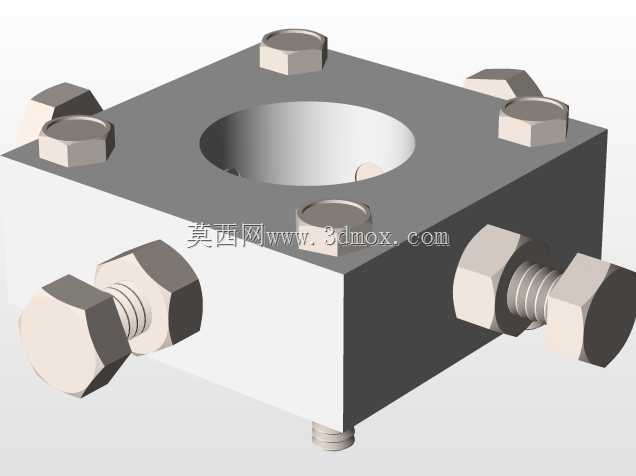

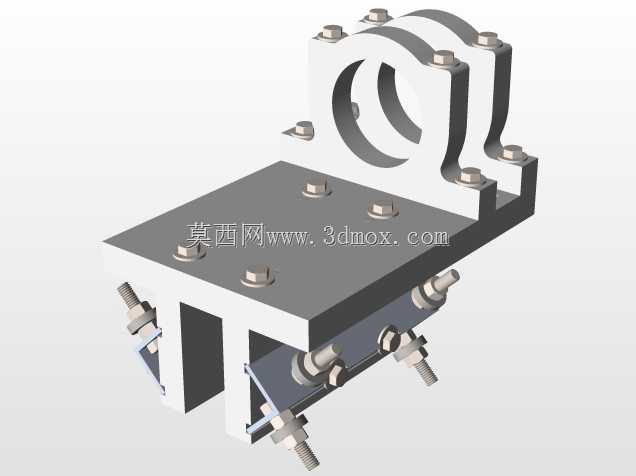

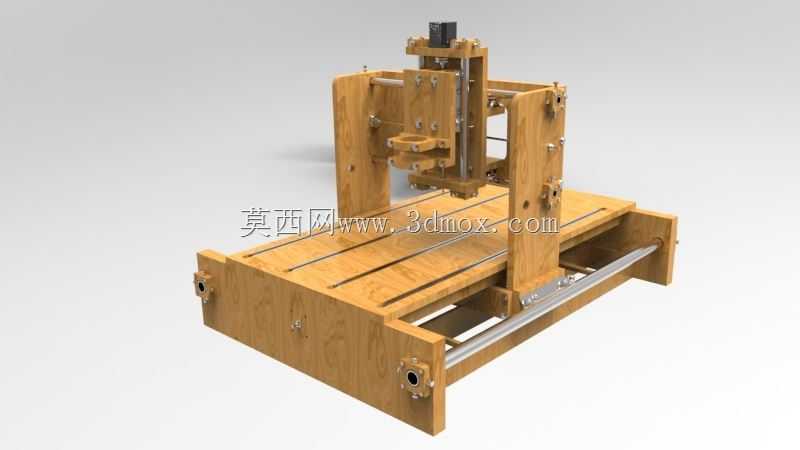

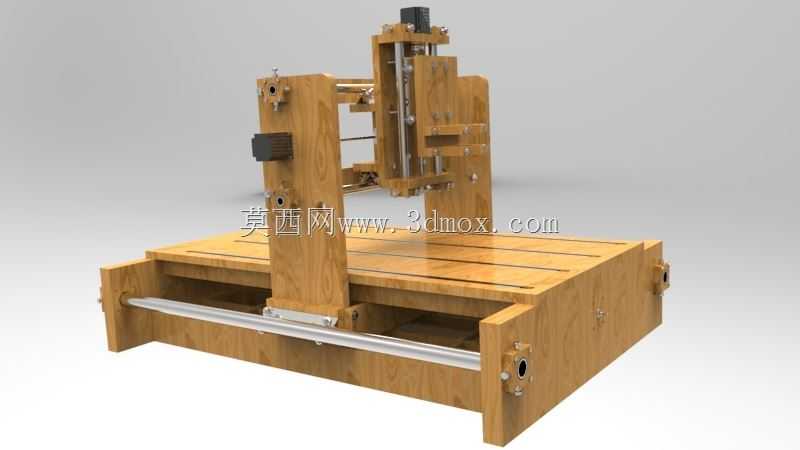

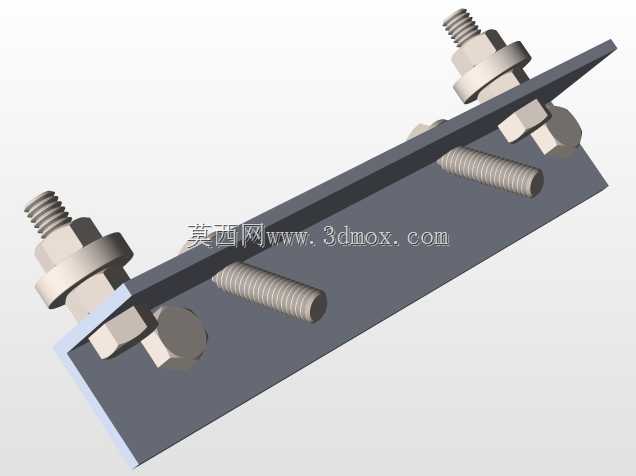

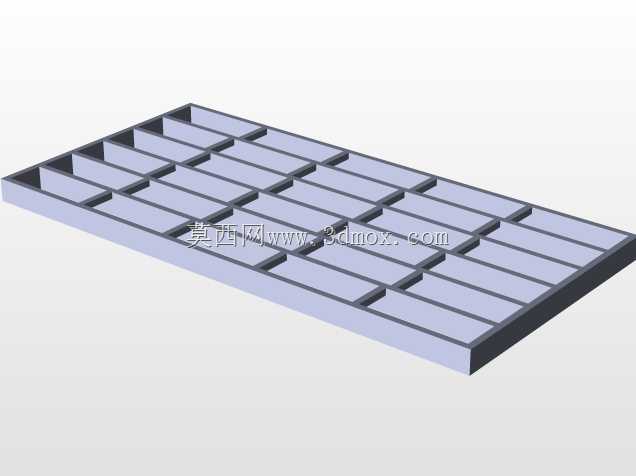

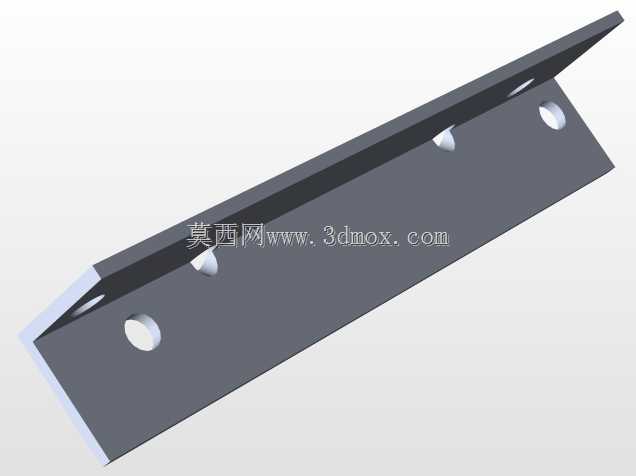

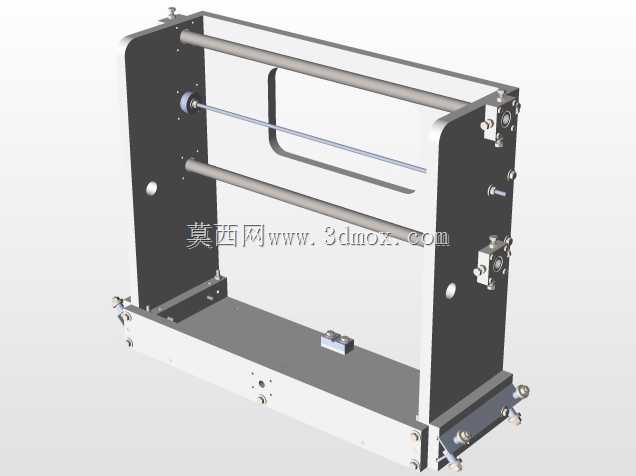

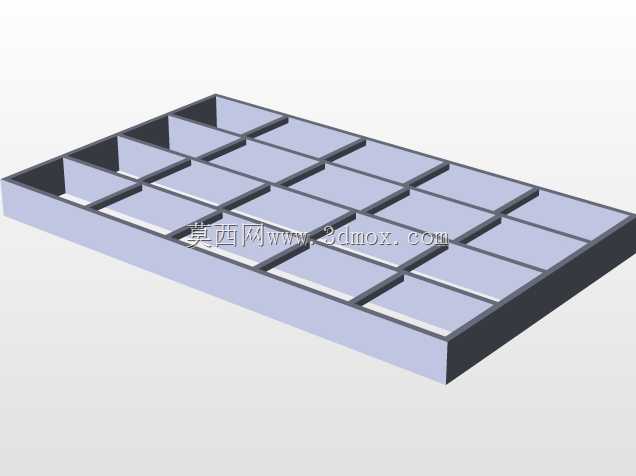

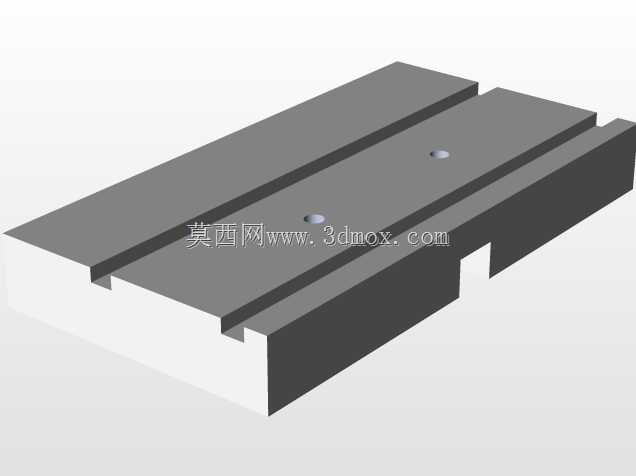

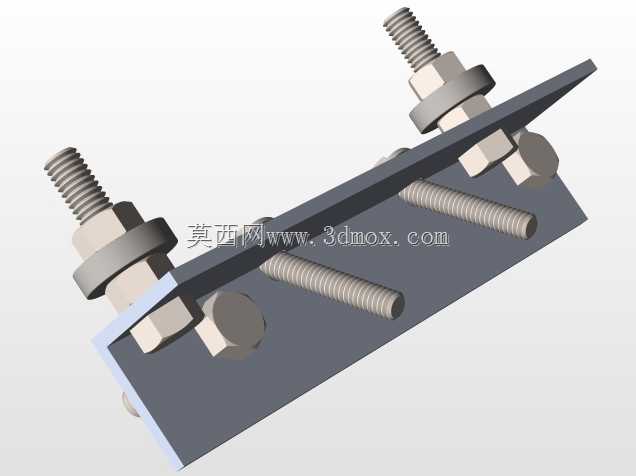

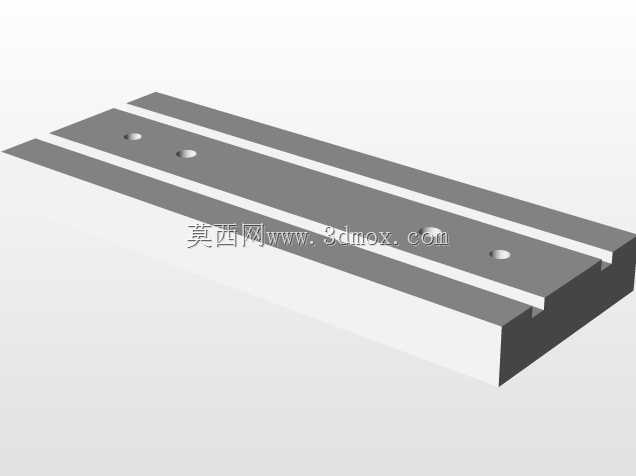

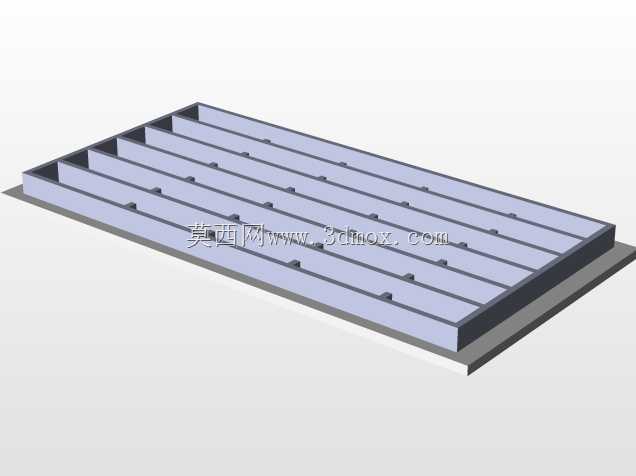

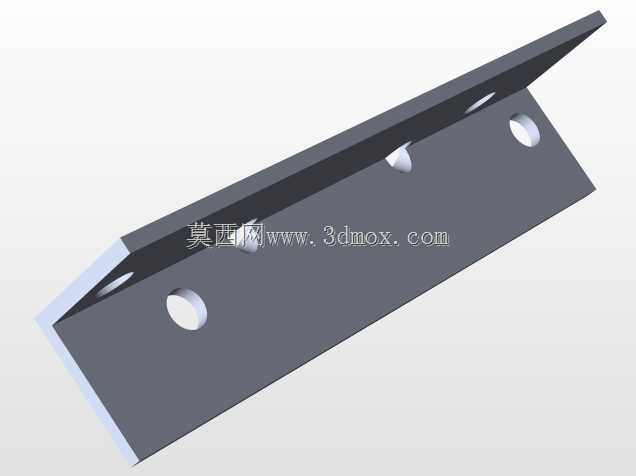

这款桌面级三轴数控加工设备，主要面向个人创客、小型手作工坊、教学实训场景使用，可完成软金属、木材、亚克力、印刷电路板等材质的平面铣削、浮雕雕刻、钻孔、轮廓切割、榫槽加工等工序，能够替代人工完成重复性高精度加工作业，大幅降低小批量定制加工的人力成本与操作门槛。设备整体采用实木作为主体框架材料，搭配金属直线导轨与传动丝杆搭建运动结构，木质框架的加工难度低、材料获取便捷，用户可根据公开的结构参数自行裁切木料完成组装，无需依赖大型金属加工设备即可完成整机搭建，非常适合DIY爱好者自行复刻制作。从结构设计来看，设备采用龙门式运动布局，Y轴传动组件集成在底部工作台两侧，带动龙门架完成前后方向进给，X轴传动组件布置在龙门横梁上，带动Z轴安装滑台完成左右方向进给，Z轴滑台搭载主轴电机完成上下方向的进给运动，三个运动轴均采用光轴直线导轨作为运动导向部件，搭配丝杆传动结构保证进给精度，框架连接处采用金属角件与紧固件完成连接，抵消木质材料长期受力产生的形变偏移，保证运动结构的稳定性。工作台面采用T型槽结构设计，可通过配套压块快速固定不同尺寸的待加工工件，台面预留的安装槽位可适配不同规格的夹具，满足异形工件的装夹需求。设备的安装边界适配常规桌面摆放需求，整体占地面积不超过普通书桌的可用空间，整机重量控制在单人可搬运的范围内，无需额外做地面承重加固即可放置使用。设计过程中充分考虑了DIY组装的便利性，所有框架板材的裁切尺寸均做了标准化设定，木料裁切完成后仅需普通家用工具即可完成打孔、组装工序，传动部件均采用市售标准件，无需定制特殊加工零件，大幅降低了整机的制作成本。运动行程的设定覆盖了日常小型加工件的尺寸需求，可满足常规手作零件、教学实训样件、小型工艺摆件的加工尺寸要求，主轴安装位预留了通用的装夹直径，可根据加工需求更换不同功率的主轴电机，适配不同材质的切削加工参数要求。设备的走线槽沿框架内侧布置，避免运动过程中线缆与传动部件产生干涉，同时预留了控制电路的安装空间，用户可根据自身需求选配不同的控制系统，实现脱机运行或者电脑联机控制。
