可3D打印的桌面级灯丝线轴支撑托架

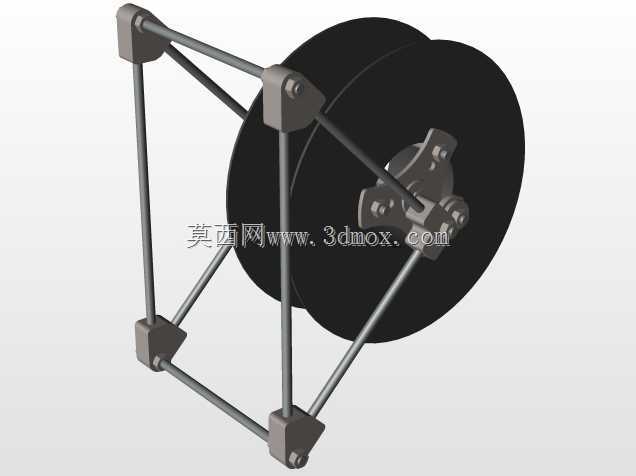

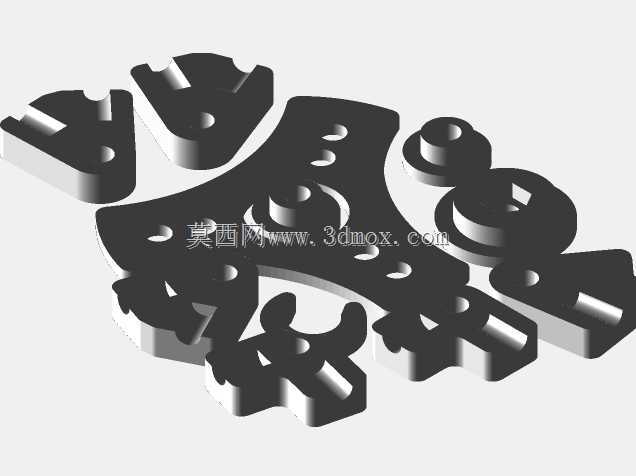

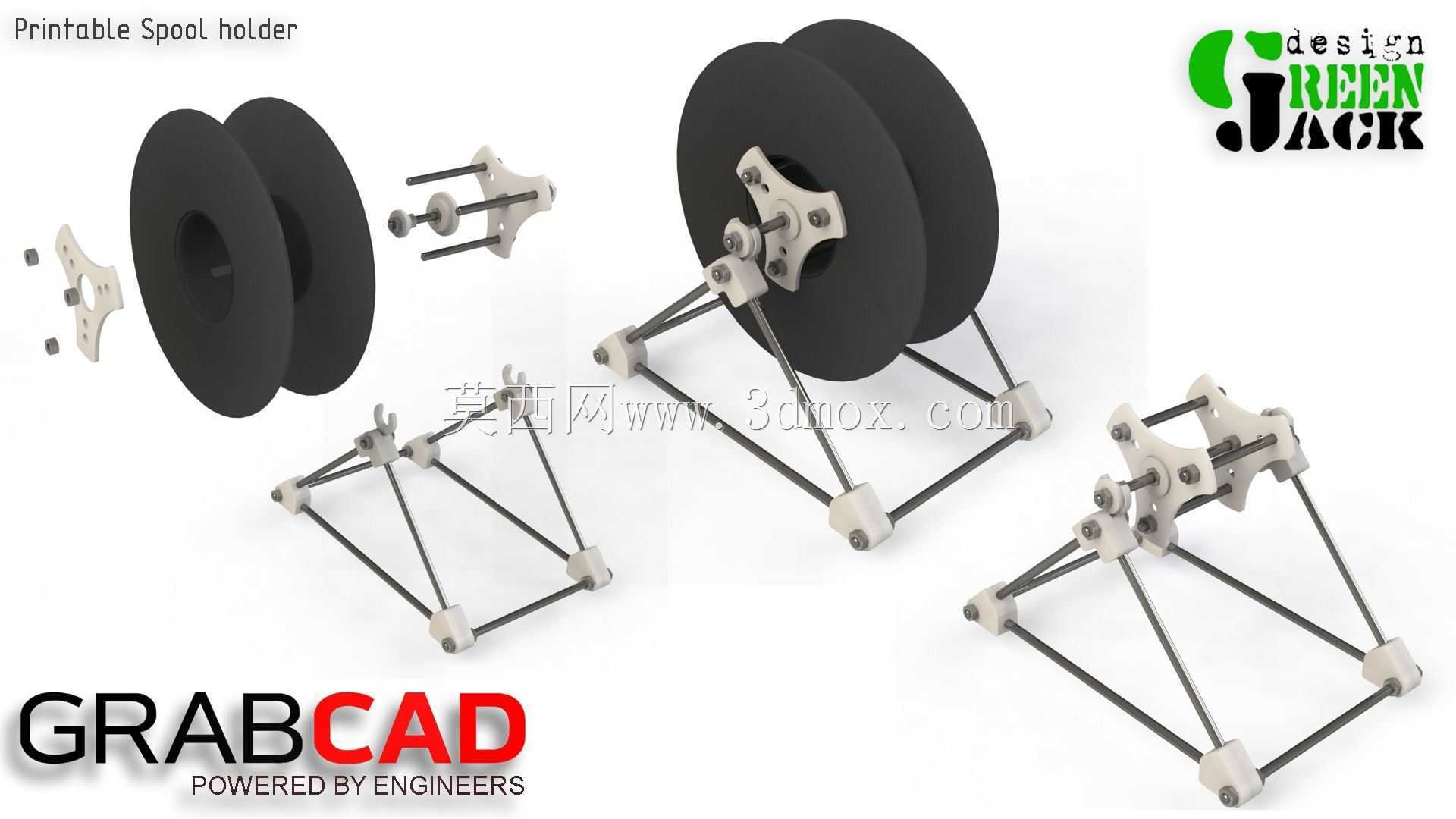

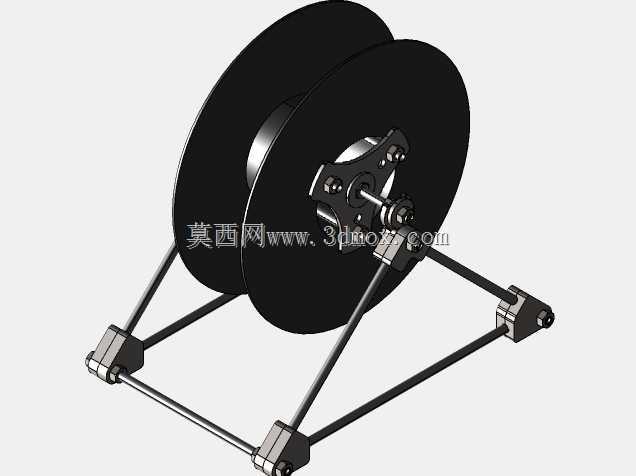

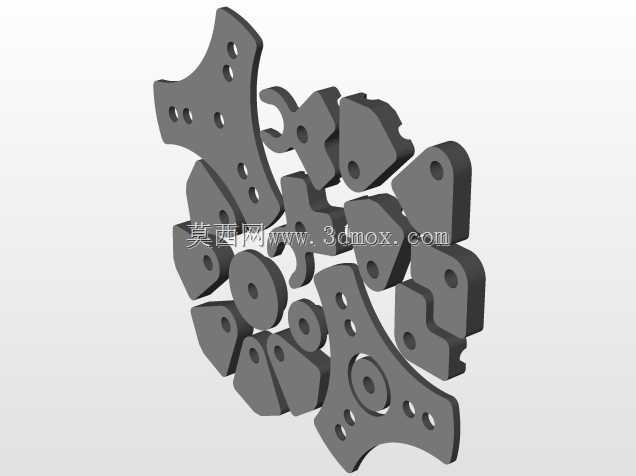

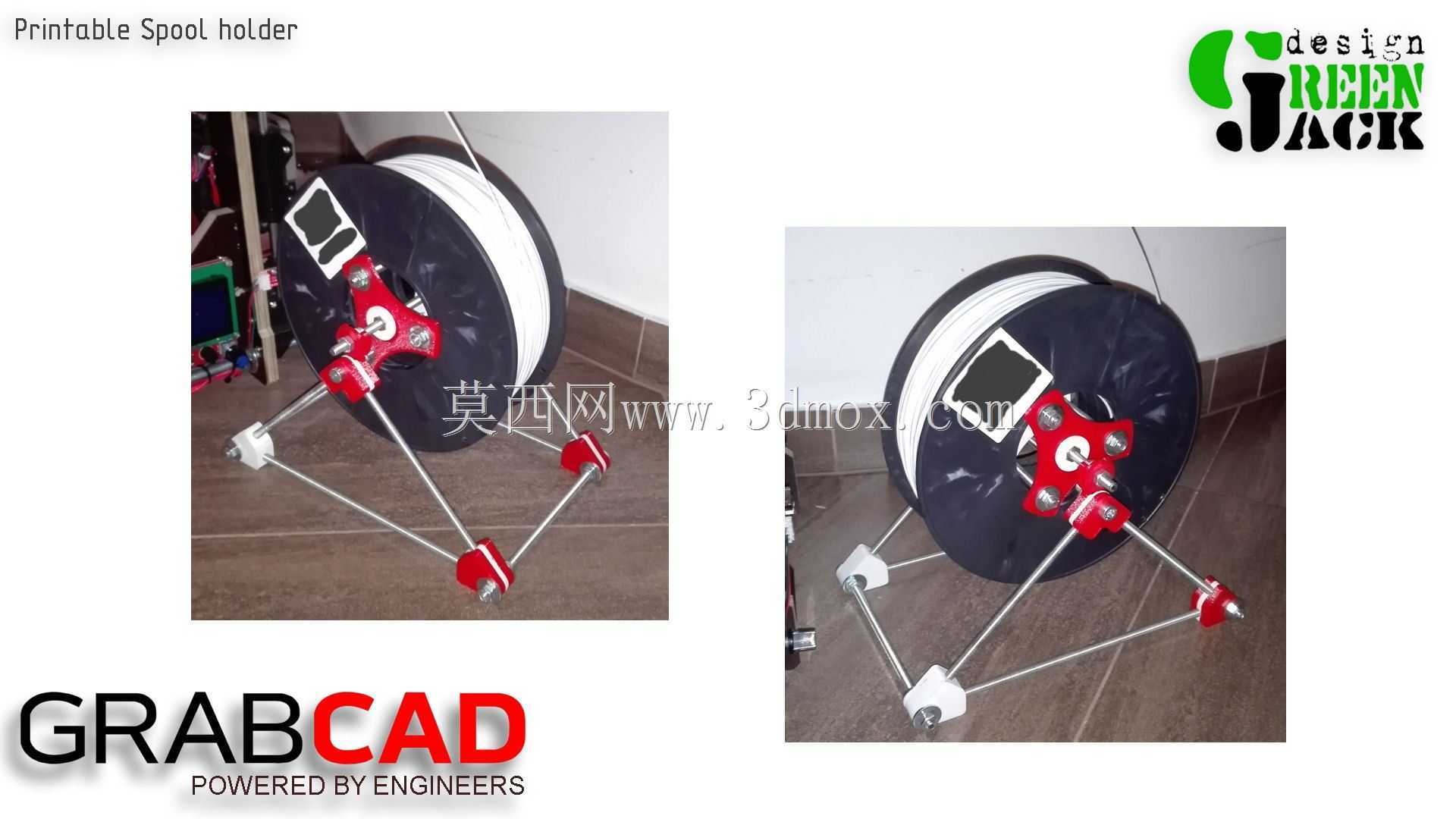

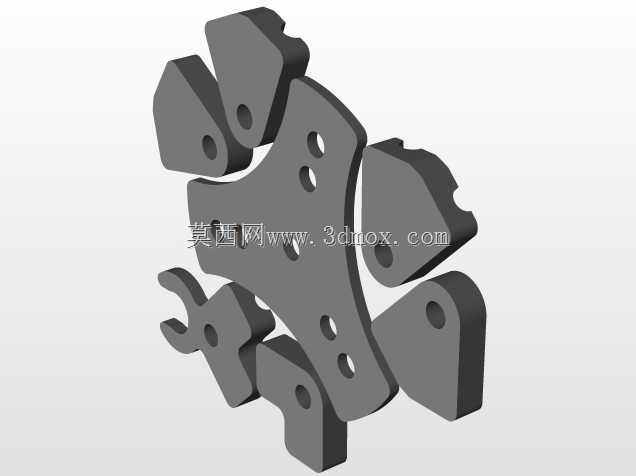

这款支撑托架主要面向桌面级FDM3D打印作业场景设计，用于解决打印过程中耗材线轴放置不稳、送丝卡顿、线材缠绕剐蹭的常见痛点，适配绝大多数桌面级3D打印机的1kg标准耗材线轴使用，可放置在打印机旁的工作台面，为打印作业提供顺畅的耗材供给支撑。在实际打印作业中，耗材线轴如果直接堆放在桌面，很容易因为线材拉扯出现线轴倾倒、滚动偏移的问题，轻则导致送丝阻力波动影响打印层厚精度，重则出现线材打结卡断造成打印中途断料废件，这款托架通过稳定的框架支撑结构，将线轴抬离桌面，让线轴可以随送丝动作顺畅转动，大幅降低送丝过程的阻力波动，保障打印过程送丝平稳。产品采用模块化可拆分设计，所有结构部件都可以通过普通桌面级FDM3D打印机直接打印制作，不需要额外定制特殊加工件，整体采用桁架式支撑结构，通过杆件连接各个打印节点，在保证整体结构强度的同时最大程度减少打印材料消耗，降低自制成本。结构上采用对称式三角支撑布局，底部四个支撑脚形成稳定的矩形支撑面，放置在平整工作台面时不会出现侧翻晃动，上部的线轴固定座采用可适配不同内径线轴的夹持结构，通过标准紧固件锁紧固定，既可以单卷线轴单独放置使用，也可以扩展为双卷线轴同时支撑，满足多色打印或者多材料切换打印的使用需求。设计上充分考虑了3D打印的工艺特性，所有打印部件都做了无支撑打印优化，部件拆分后打印时不需要添加额外支撑结构，打印完成后只需要去除少量打印溢边即可完成装配，不需要复杂的后处理工序。装配时只需要搭配常规的标准紧固件和光杆杆件即可完成整体组装，杆件长度可以根据实际放置的台面空间和使用的线轴宽度灵活裁切调整，安装边界灵活，既可以放置在工作台面独立使用，也可以通过预留的安装孔位固定在打印机框架侧面，节省桌面操作空间。线轴转动部位做了低摩擦优化，线轴座与支撑杆件之间预留了合理的转动间隙，即使长时间连续打印送丝，线轴也可以灵活转动不会出现卡滞，有效避免因为送丝阻力过大造成的打印件拉丝、缺料等质量问题，整体结构拆装方便，不需要使用时可以快速拆解收纳，不会占用过多的储物空间。
