3D打印机用ATX电源转接供电板

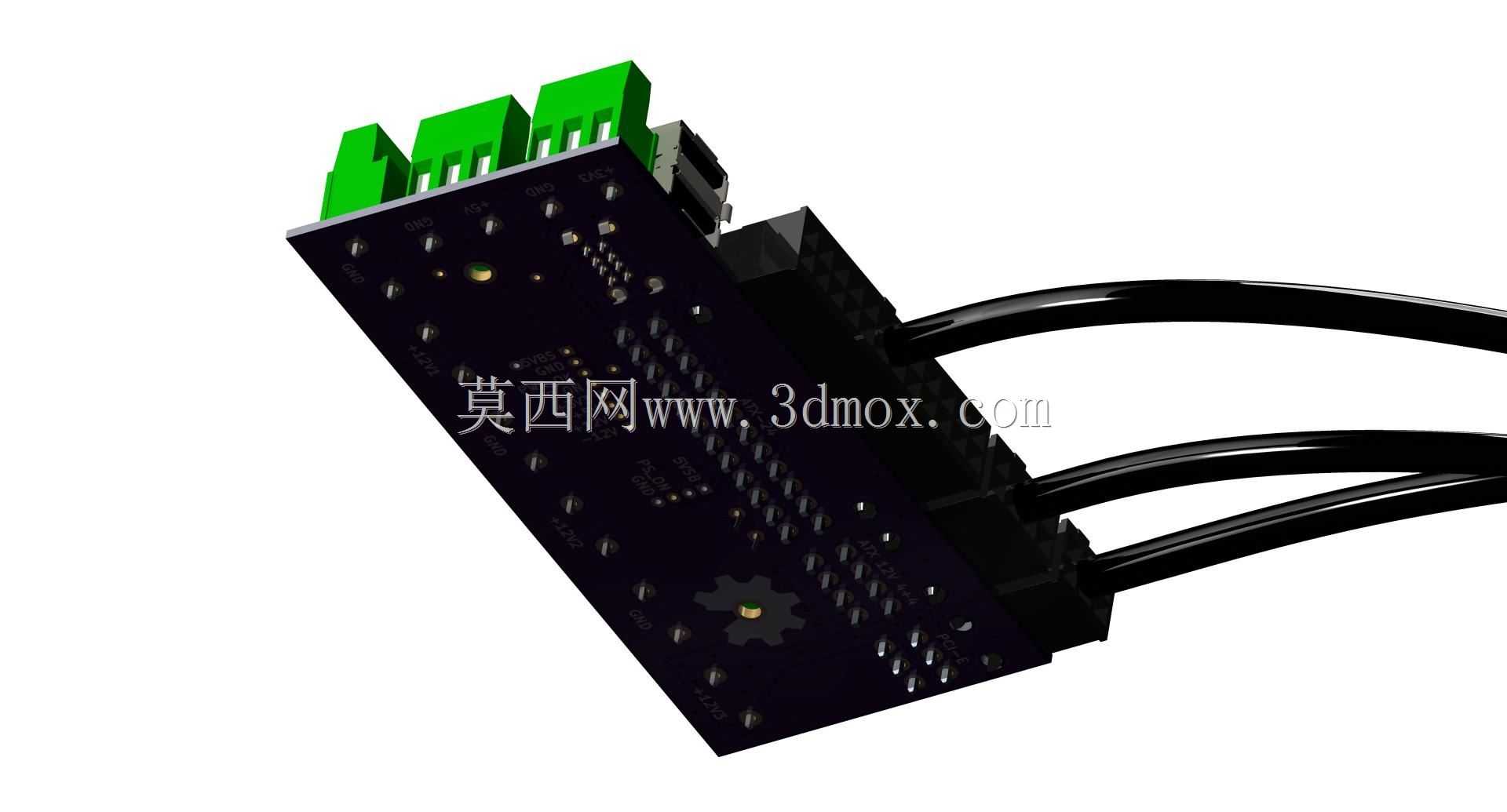

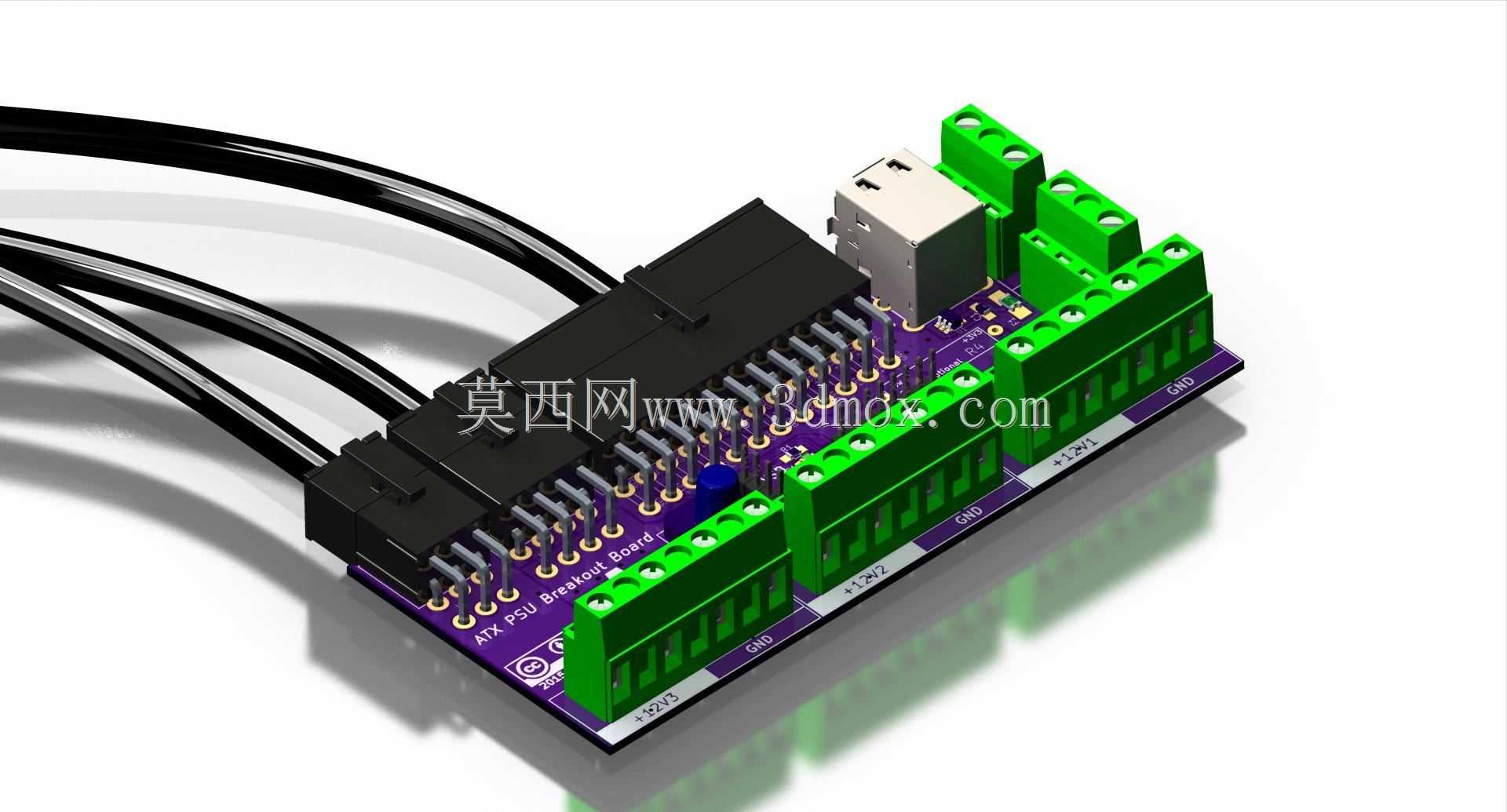

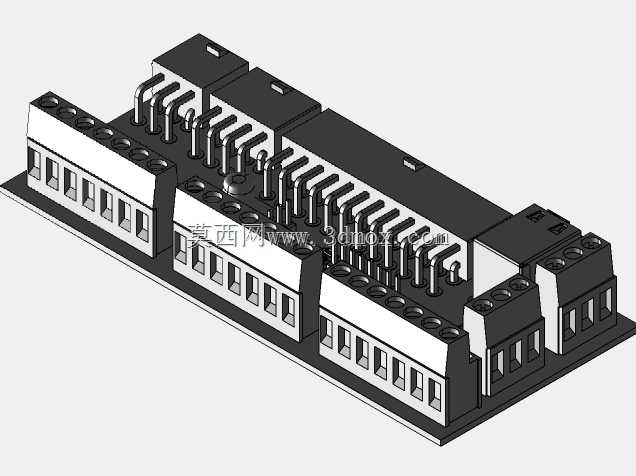

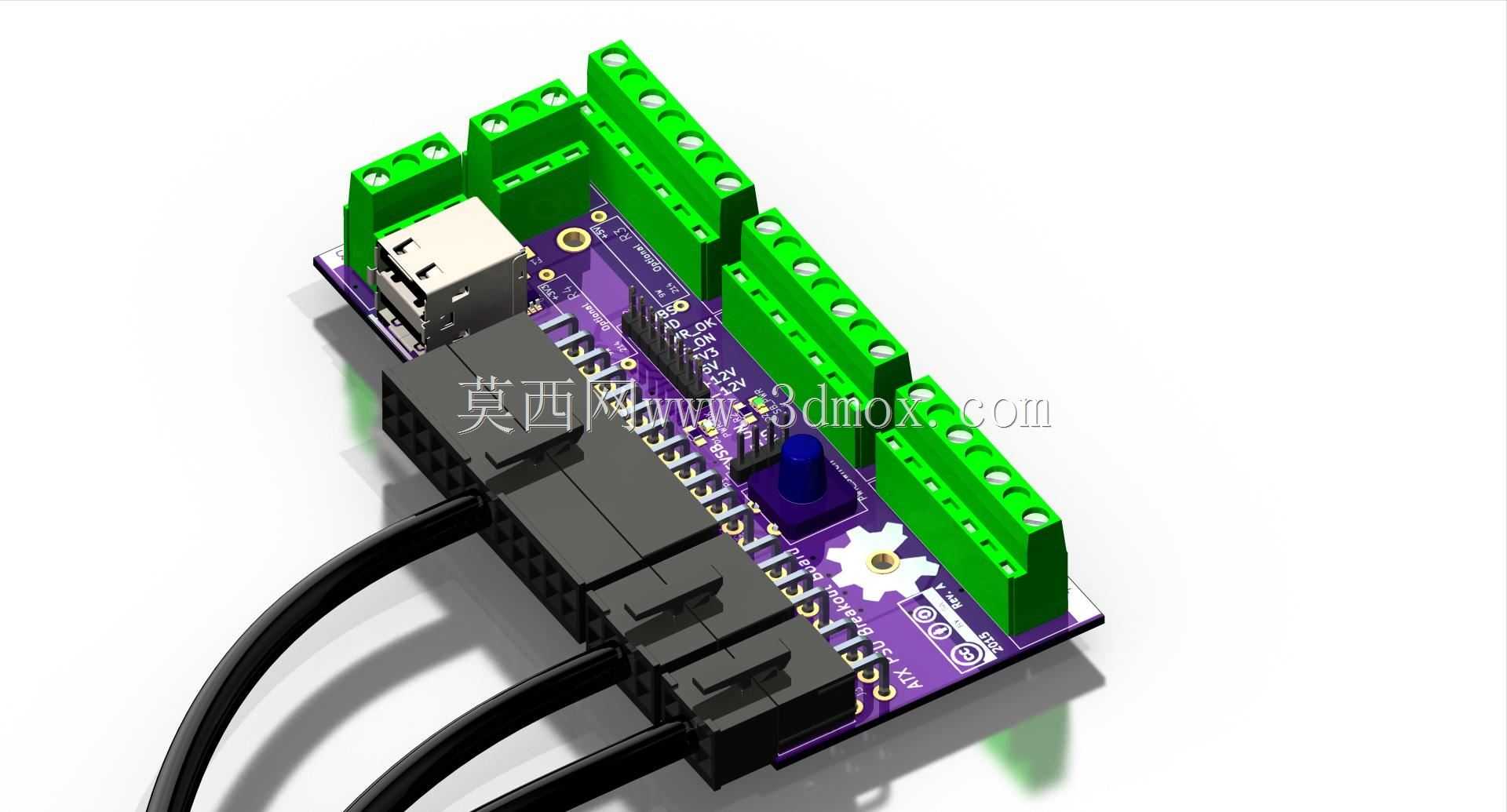

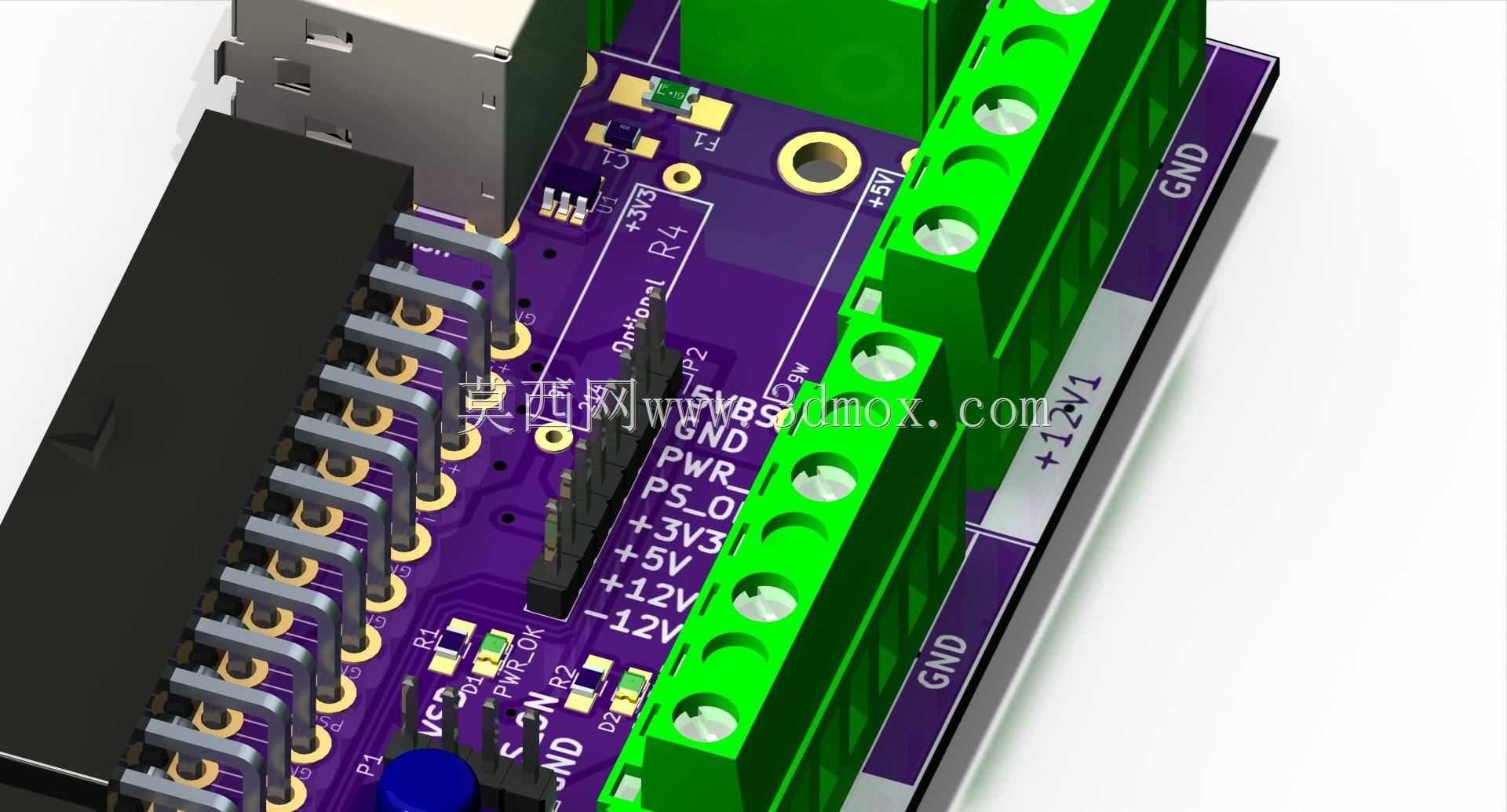

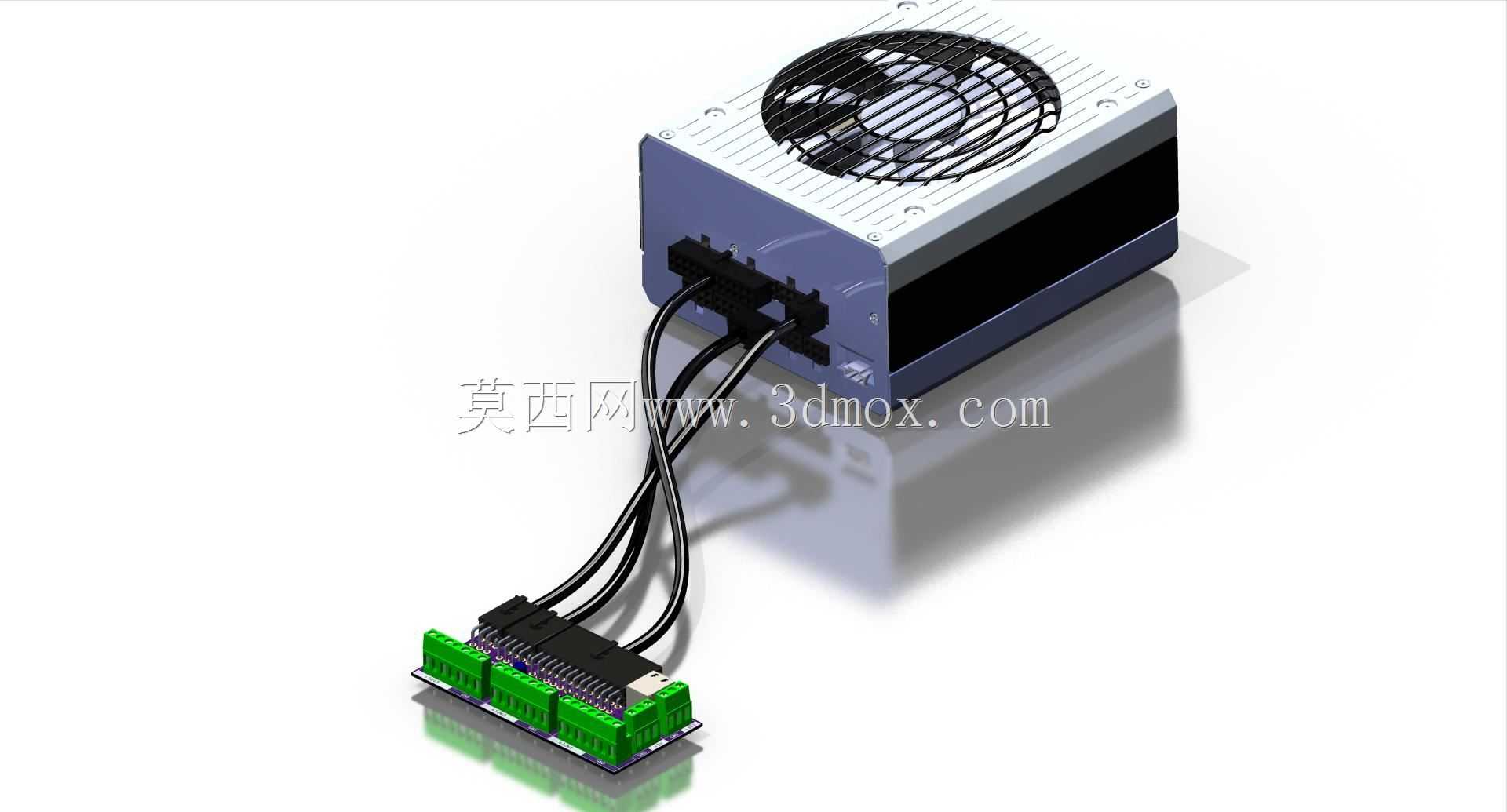

这款ATX转接电源板，主要面向桌面级FDM 3D打印机以及同电压等级的小型桌面数控设备供电场景设计，解决标准ATX台式机电源无法直接对接设备负载的接线痛点，让闲置的标准ATX电源能够快速改造为设备供电单元，大幅降低小型DIY数控设备、桌面级3D打印机的供电搭建成本。从实际使用场景来看，不少桌面级3D打印机玩家、小型桌面雕刻机DIY爱好者手头都有淘汰的台式机ATX电源，这类电源输出电压覆盖+12V、+5V、+3.3V等常用档位，输出功率冗余充足，自带过流、过压、短路保护机制，可靠性远高于普通零散适配电源，但ATX电源原生输出为大D口、SATA口、24Pin主板供电接口，无法直接对接设备上的主控板、热端、步进电机、散热风扇等负载，这款转接板就承担了接口转换与分线输出的核心作用。在功能特性上，板载了对应ATX 24Pin主供电接口的直插排针，无需额外改线即可直接插入ATX电源的主板供电插头完成电源端对接，输出侧采用大电流绿色接线端子排，端子旁清晰丝印了GND、+12V、+5V、+3V3等电压标识，不同电压回路分区排布，接线时无需反复核对定义，能够有效避免接反电压烧毁负载的问题，端子的锁紧结构可以保证大电流供电场景下接线不松脱，适配12V步进电机驱动、热端加热棒、5V主控板、3.3V传感器等不同电压等级的负载直接接线。设计思路上，这款转接板采用了紧凑的长方形PCB布局，将输入接插件布置在板侧一端，输出端子沿板边长条排布，整体安装边界可以适配多数桌面级3D打印机的电控仓内部空位，板上预留了固定安装孔，可以通过铜柱直接固定在设备框架或者电控安装板上，不会和仓内其他走线、部件产生干涉；板载的丝印标识清晰区分了常供电、PS_ON触发等功能引脚，使用者只需要短接对应的触发引脚即可让ATX电源正常启动输出，无需额外查找ATX电源的启动引脚定义，降低了DIY接线的门槛。在安装适配性上，板体厚度采用标准PCB厚度，接插件的高度经过匹配设计，插入ATX供电插头后整体高度不会超出常规电控仓的内部净高，接线端子的接线口朝向板外侧，接完线后的走线可以顺着板边梳理固定，不会出现线缆弯折过度、遮挡其他元件的问题，不管是新机组装供电部分搭建，还是老设备电源损坏后的替换改造，都能快速完成适配，不需要对原有设备的结构做额外的切割、改装。
