宝马汽车多辐条铝合金轮毂三维设计作品

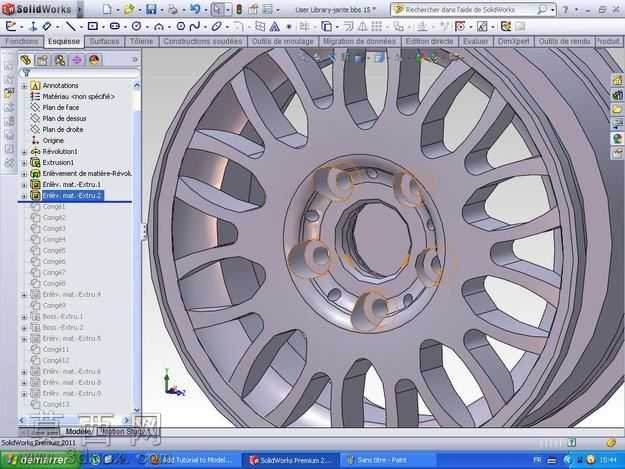

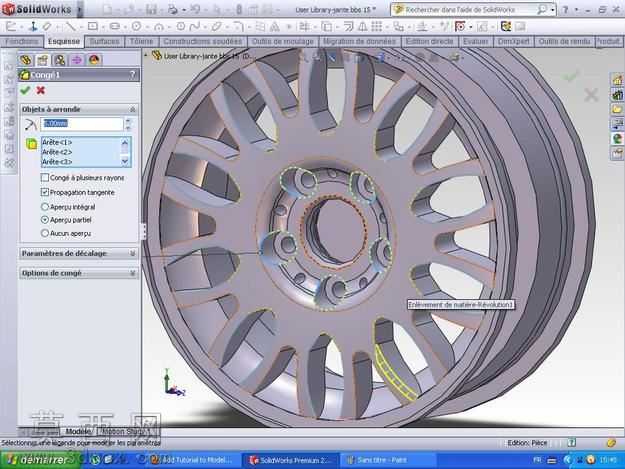

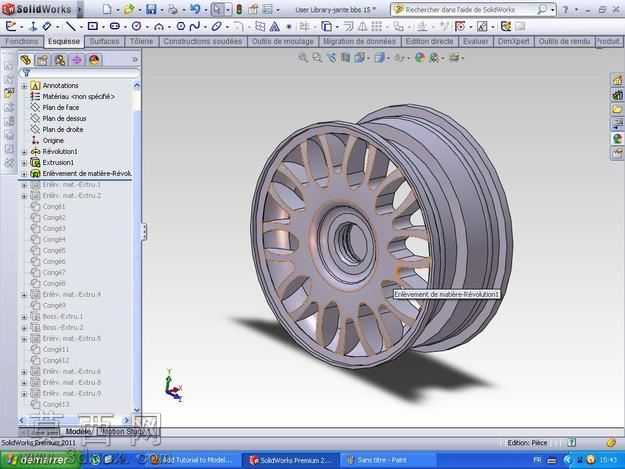

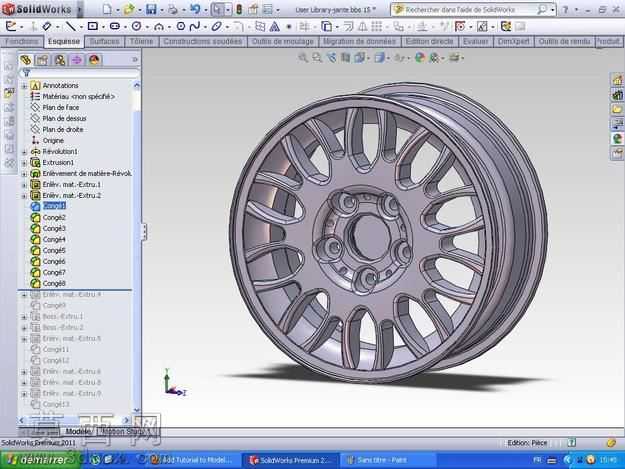

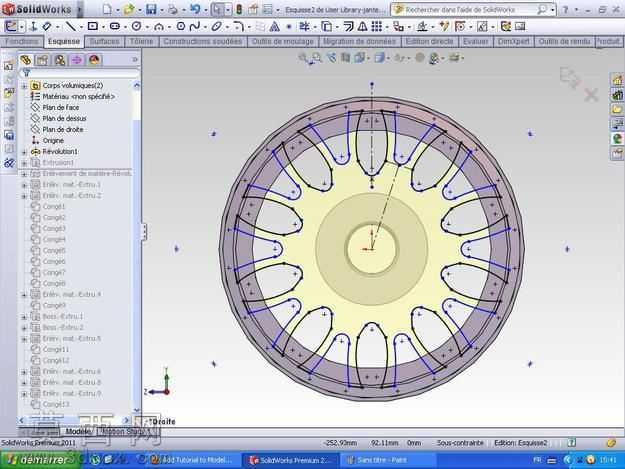

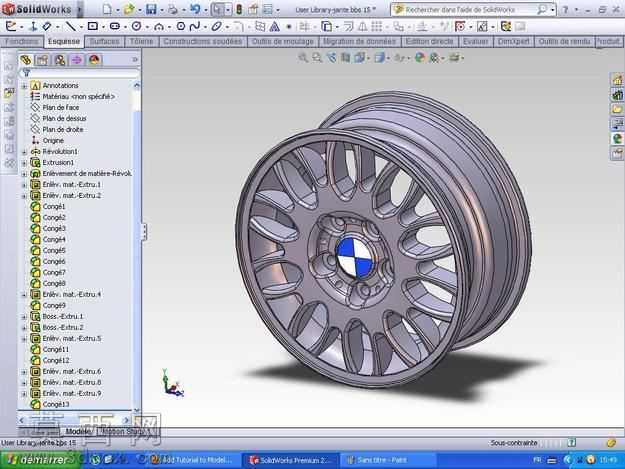

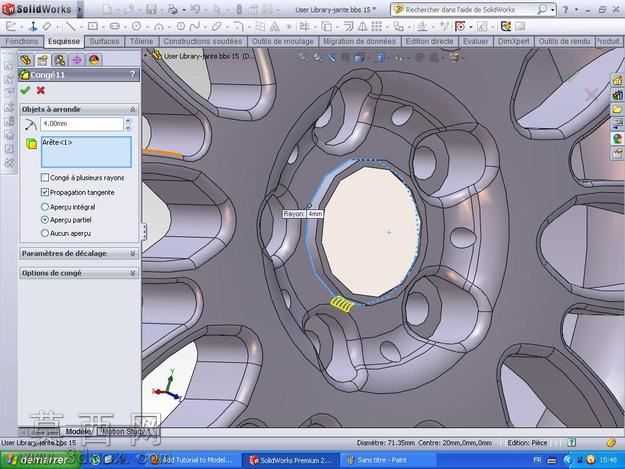

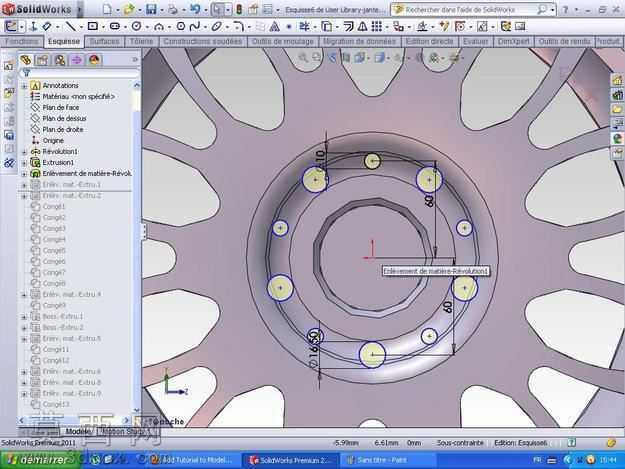

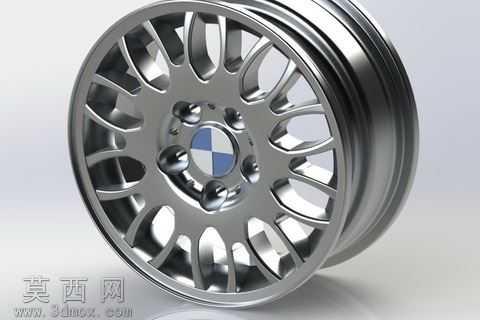

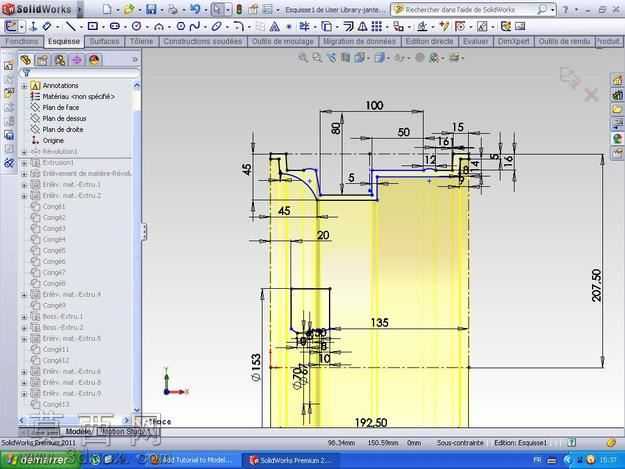

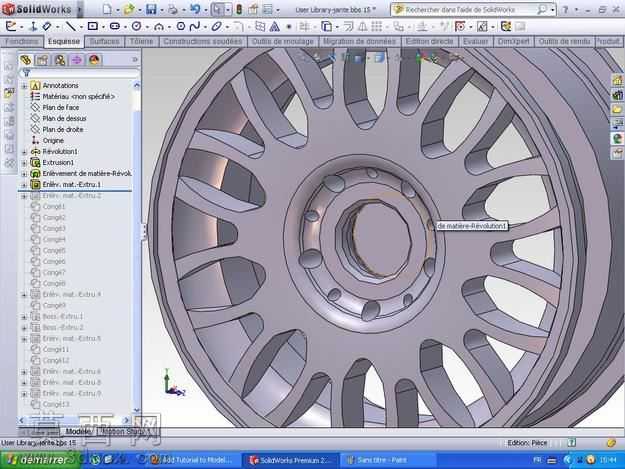

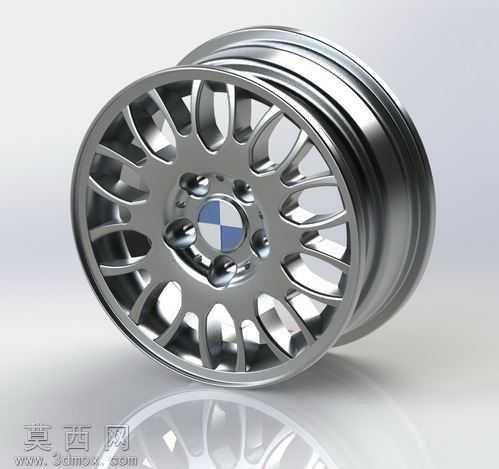

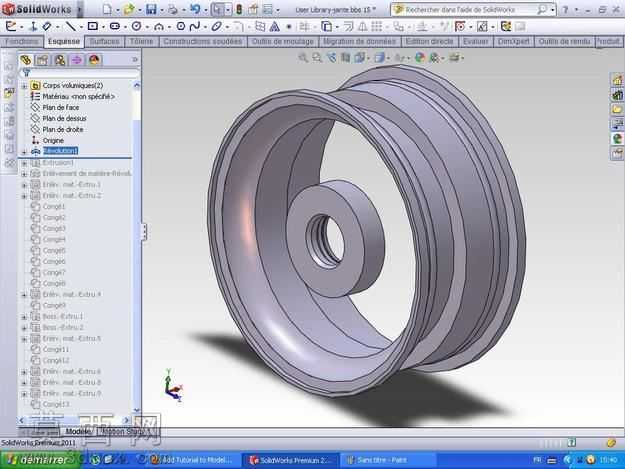

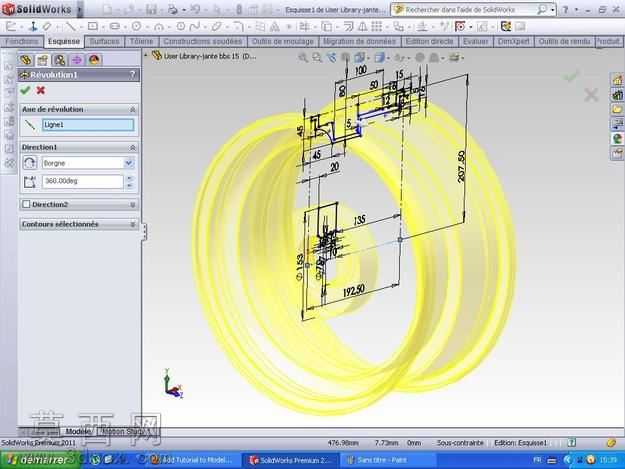

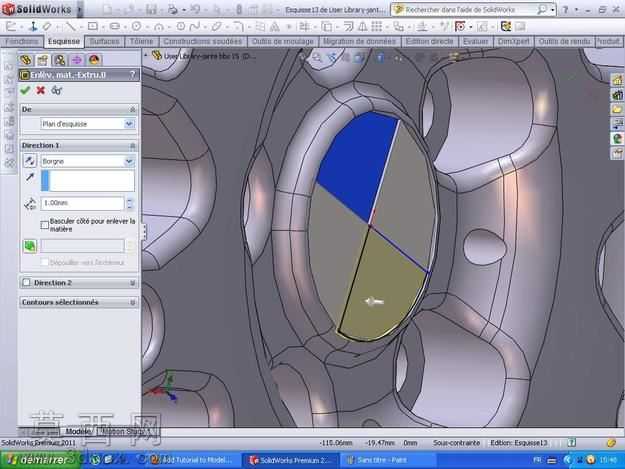

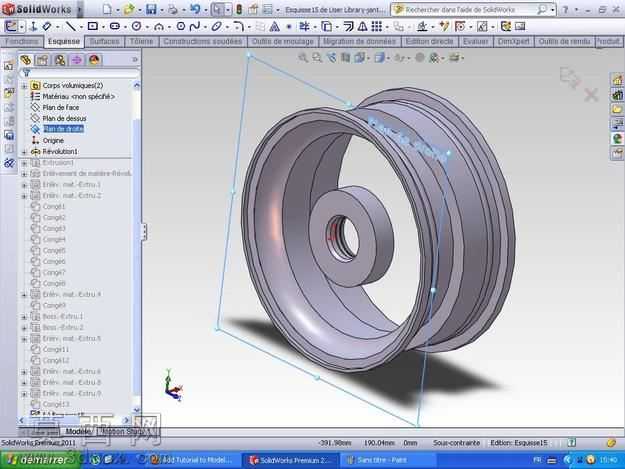

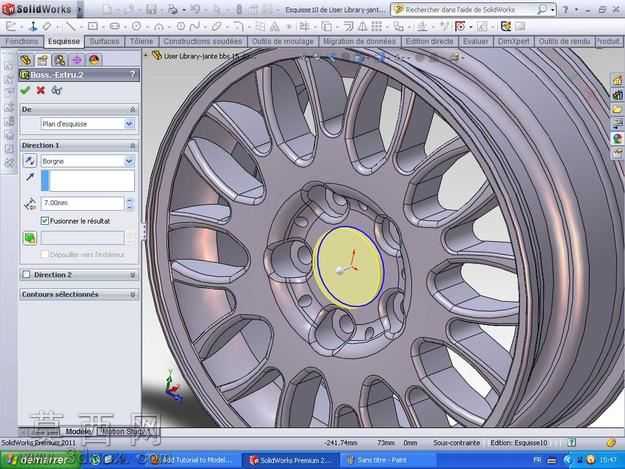

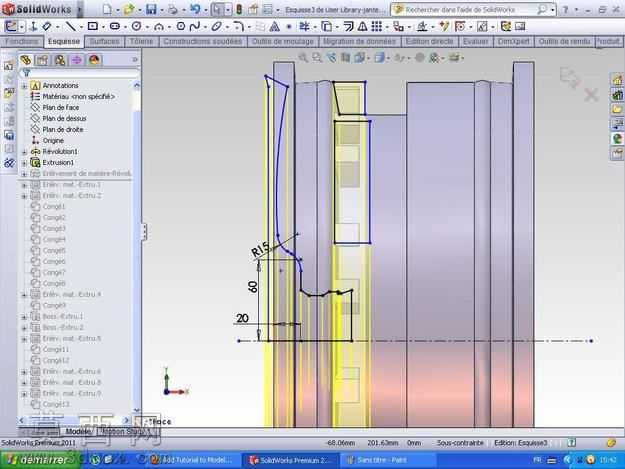

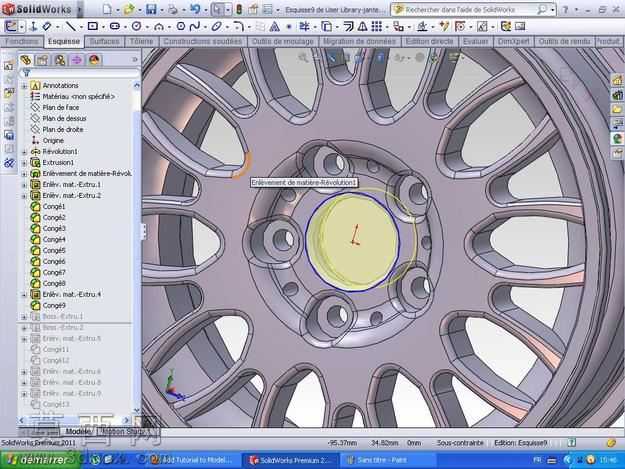

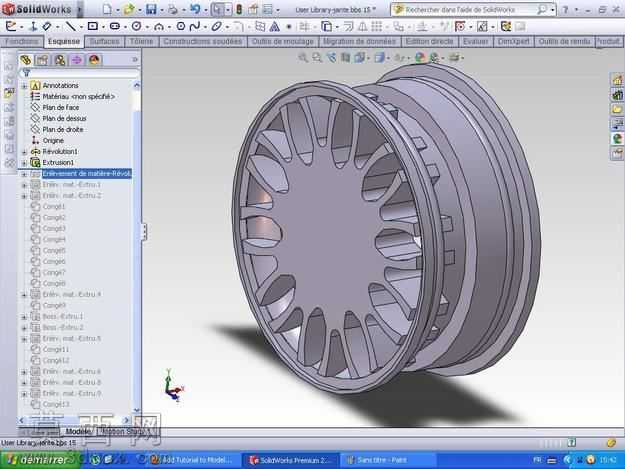

本作品为宝马品牌乘用车配套的铝合金轮毂三维设计成果，建模阶段以实车量产轮毂的实测尺寸为基准，先绘制轮毂中心定位基准面，确定螺栓孔分布圆直径、中心孔孔径、轮辋名义直径、轮缘宽度等核心参数，通过旋转特征生成轮辋的基础回转基体，再以中心基准为阵列原点，绘制单根辐条的轮廓草图，通过拉伸、放样、圆角过渡等操作生成单根辐条的实体结构，之后采用圆周阵列命令完成全部辐条的均匀排布，确保每根辐条的间距、造型完全一致，还原多辐条轮毂的对称美学特征。建模过程中对轮毂中心的品牌标识安装位、螺栓孔沉台、轮辋边缘的胎圈座结构、气门嘴安装孔都做了精细化的特征处理，所有过渡圆角均参考量产轮毂的工艺要求设置，避免出现尖锐棱角，既还原真实产品的结构细节，也兼顾后续数控加工、3D打印的工艺可行性。材质与渲染阶段，采用抛光铝合金材质，调整金属反射率、粗糙度参数，模拟亮面电镀铝合金的金属质感，对辐条表面的高光反射、轮辋侧面的金属拉丝纹理做了细节调整，搭配浅灰色纯色背景与柔光打光方案，添加地面反射效果，清晰呈现轮毂的曲面流畅度与金属光泽，突出多辐条造型的精致感与运动属性。设计思路上，这款轮毂采用密集多辐条的经典造型，辐条采用宽幅窄缝的排布设计，既可以保证轮毂的结构强度，满足车辆行驶过程中的承载、抗冲击要求，又能通过错落的辐条曲面营造丰富的光影层次，适配宝马品牌车型的运动豪华定位，模型可用于汽车外观改装方案展示、汽车零部件教学演示、渲染效果图制作等场景，完整还原了量产铝合金轮毂的结构特征与外观质感。
