工业级钣金电气防护外壳结构设计

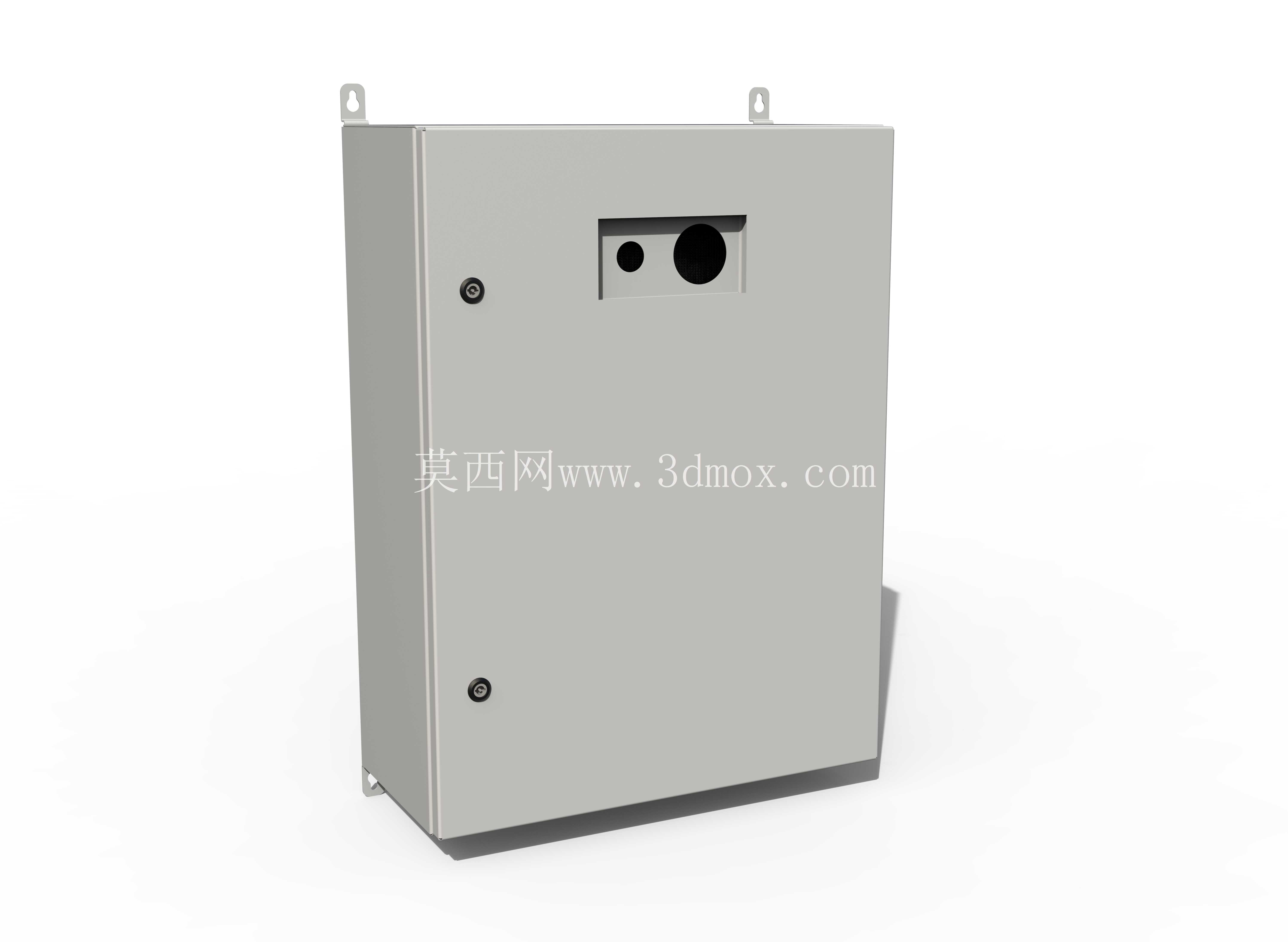

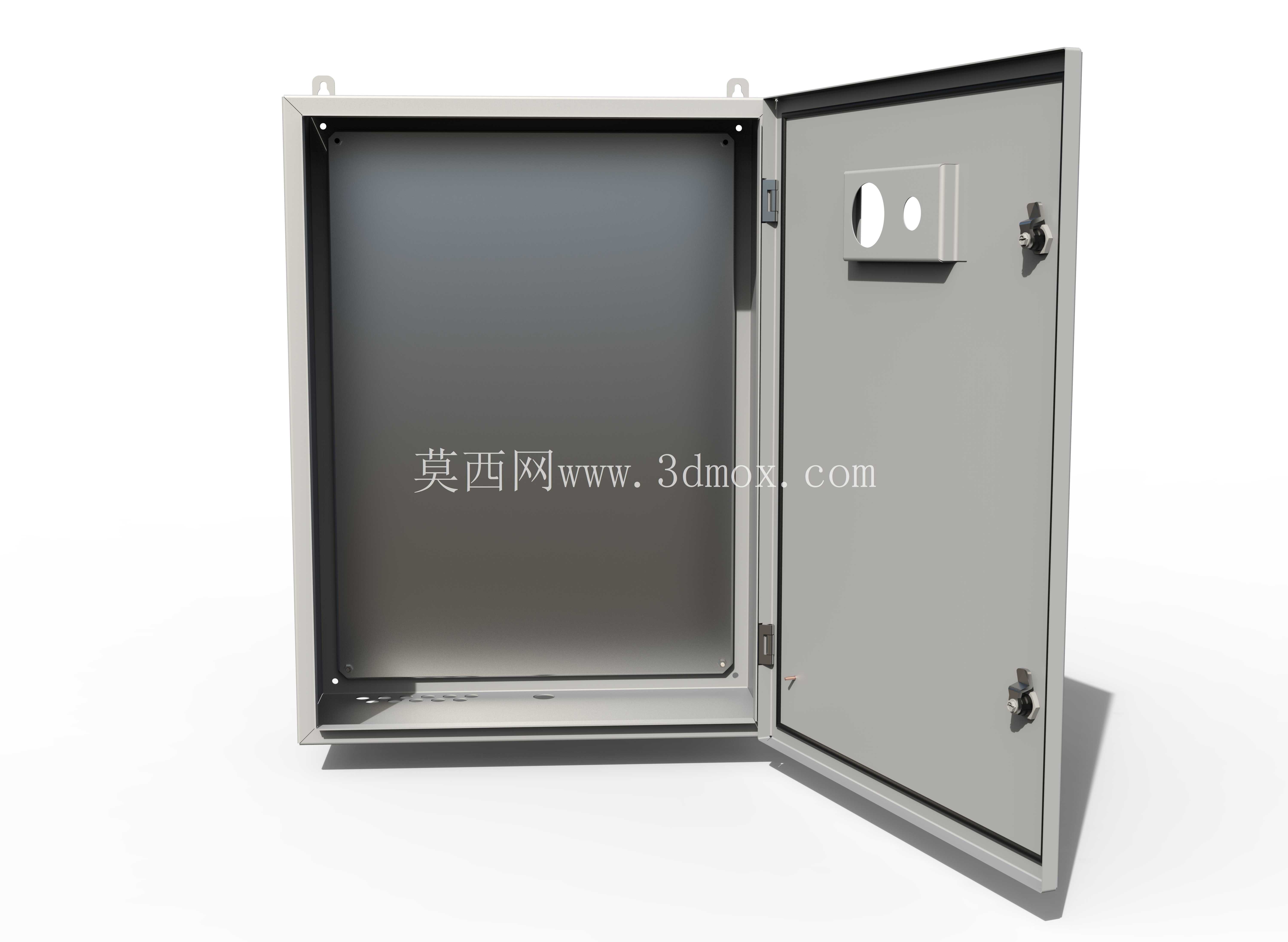

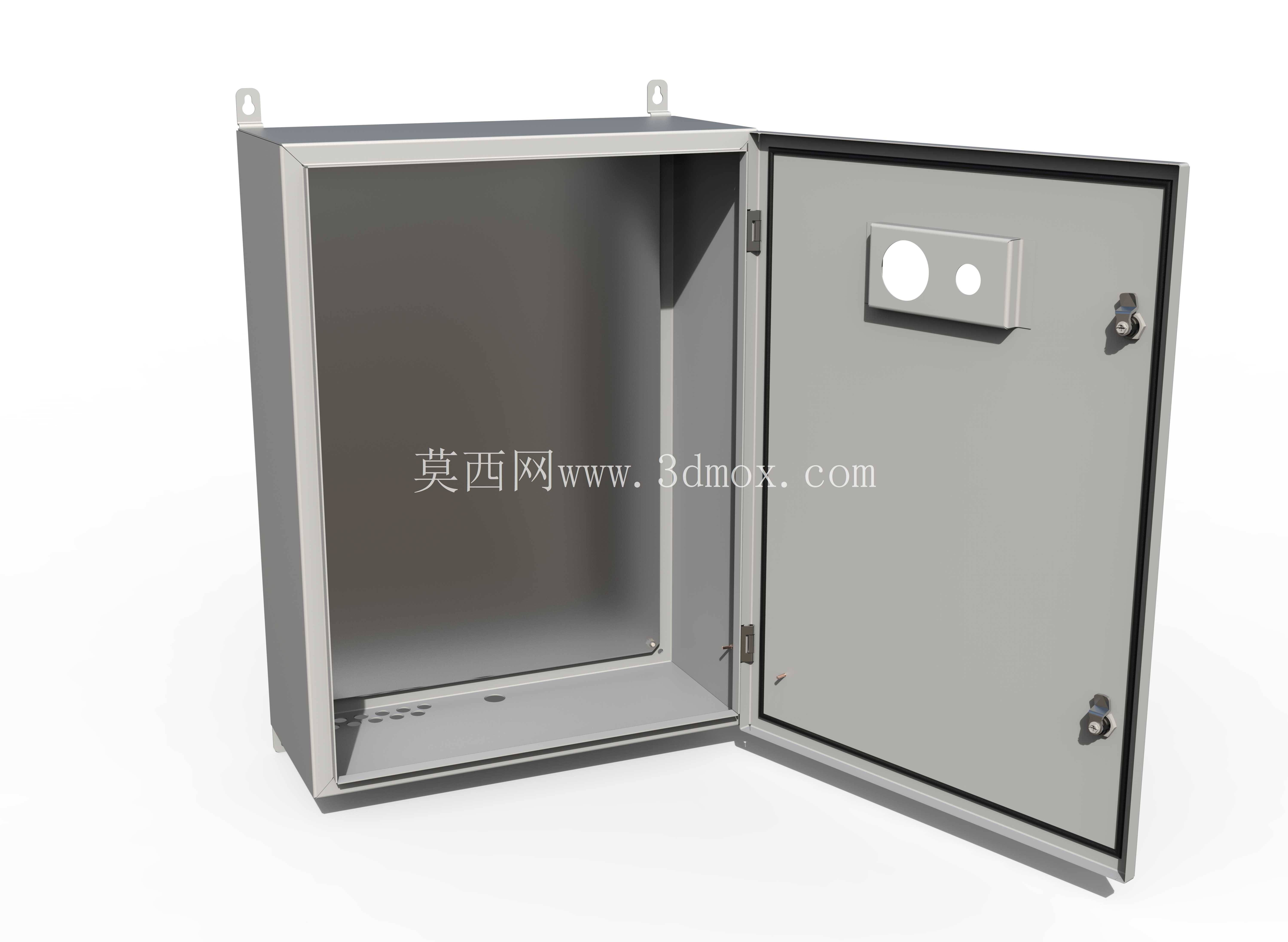

在工业配电、车间设备控制、小型机电系统集成场景中，这类钣金电气外壳是承载电气元件、提供物理防护与安装基准的核心部件，日常工况下需要应对车间粉尘、少量飞溅液体、设备运行振动等复杂环境，同时要兼顾内部元件的安装便利性、后期运维的操作空间，以及现场安装的适配性。从结构设计逻辑来看，这款壳体整体采用冷轧钢板折弯拼接的工艺路线，没有复杂的异形曲面，所有折弯边都预留了标准的工艺圆角，避免激光下料后折弯出现应力开裂，同时拼接边采用内藏式点焊工艺，外表面没有突出的焊疤，减少后期打磨喷涂的工作量，也能避免尖锐边角对安装运维人员造成划伤。外形尺寸上，整体长宽高控制在600mm、280mm、800mm的边界内，这个尺寸区间刚好适配多数车间壁挂安装、设备侧挂安装的空间要求，背部预留的两个挂耳安装孔位，孔距经过标准化匹配，既可以直接挂装在墙面的膨胀螺栓上，也能通过转接支架固定在设备机架的C型铝型材上，安装时不需要额外对壳体进行二次打孔改造。正面的操作区域预留了两个不同直径的开孔，大尺寸开孔对应主电源开关的操作手柄伸出位，小尺寸开孔对应状态指示灯或者急停按钮的安装位，开孔边缘都做了翻边处理，一方面提升开孔处的结构强度，避免长期操作导致面板变形，另一方面可以加装橡胶护圈，防止穿线时划伤线缆绝缘层。壳体的开合结构采用侧边暗藏式铰链，正面上下两颗固定螺丝实现门体锁紧，螺丝采用标准的三角防盗螺丝头，避免非运维人员随意打开壳体触碰内部带电元件，门体内侧预留了密封胶条的安装槽，安装发泡密封胶条后可以达到IP54左右的防护等级，能够阻挡日常的粉尘侵入和少量洒水飞溅，适配多数普通工业车间的使用环境。内部结构上，壳体背部预留了通用的安装梁固定孔位，可以根据内部安装的元件尺寸，灵活调整安装横梁的上下位置，不管是安装小型断路器、接触器、接线端子排，还是小型的PLC控制模块、开关电源，都能通过调整横梁位置找到合适的安装空间，不需要额外焊接固定支架。壳体底部预留了多个敲落孔，对应不同直径的线缆进出需求，现场布线时只需要敲掉对应尺寸的敲落孔，加装电缆防水接头就能完成线缆的固定与密封，不需要现场使用开孔器二次加工，减少现场施工的工作量。从制造可行性角度看，整个壳体的所有零件都可以通过激光切割下料、数控折弯成型，不需要开模，小批量生产时成本可控，批量生产时也可以通过冲压模具提升生产效率，所有拼接位置的定位缺口都做了标准化设计，焊接时可以通过工装快速定位，减少焊接变形，保证成品的尺寸一致性。在实际选型应用中，这类壳体可以作为小型设备的本地控制箱、车间区域的照明配电盒、小型输送线的控制单元外壳，也可以作为户外临时设备的电气防护壳（额外增加防雨檐即可），内部预留的接地螺柱可以直接连接壳体与内部元件的接地端，满足电气安全规范的要求，避免壳体带电引发安全事故。设计过程中特意控制了壳体的板材厚度，在保证整体结构强度的前提下避免过度用料，壁挂安装时不会因为自重过大对安装墙面造成过大负载，同时门体的开合角度可以达到120度以上，运维时打开门体不会遮挡内部操作空间，接线、更换元件时都有足够的操作余量，不需要完全拆下门体就能完成多数运维操作。
