150kVA静音型柴油发电机组结构设计

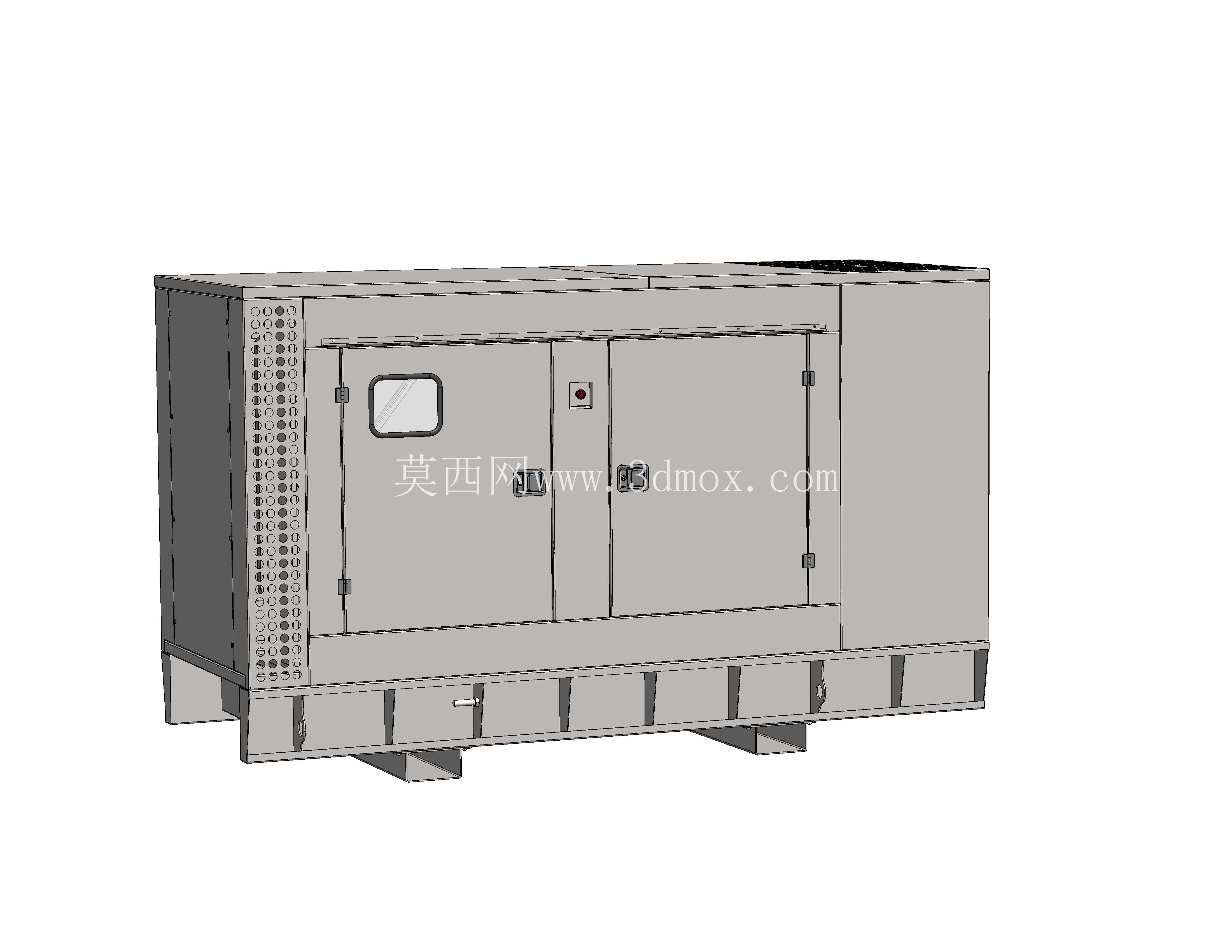

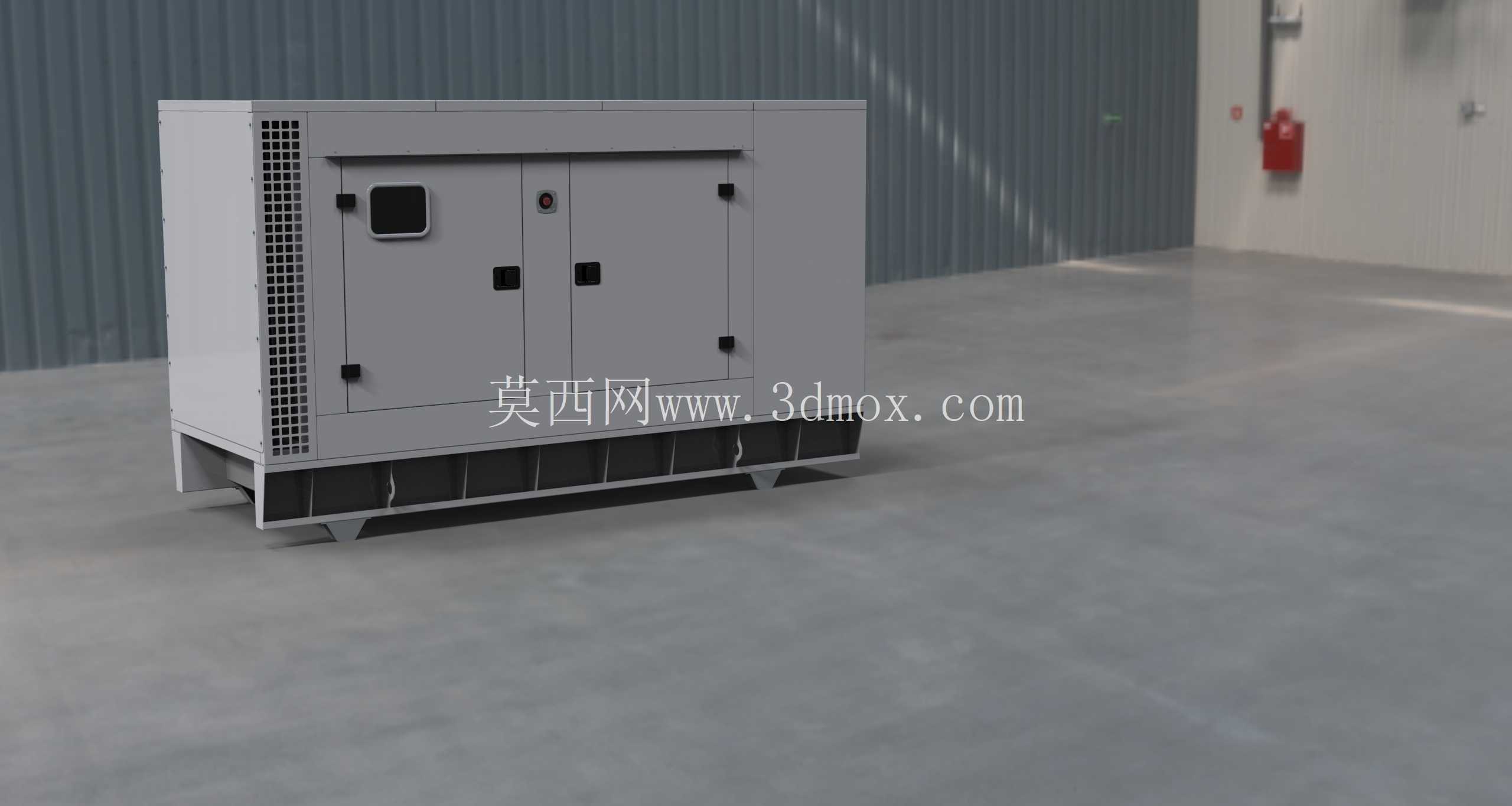

这款150kVA带隔音顶篷的柴油发电机组三维模型，完整覆盖了整机外部钣金结构、内部安装边界与配套2D工程图维度的设计内容，适配工业生产、建筑工地临时供电、公共建筑备用电源三类核心应用场景。从设备实际用途来看，该机组可在电网中断时提供稳定的三相交流电输出，满足中小型工地施工设备供电、工厂关键工序应急供电、商业综合体消防与弱电系统备用供电的需求，静音外罩的设计使其可应用于对噪音管控有要求的居民区周边施工、医院备用电源等场景，避免运行噪音超出环境管控标准。

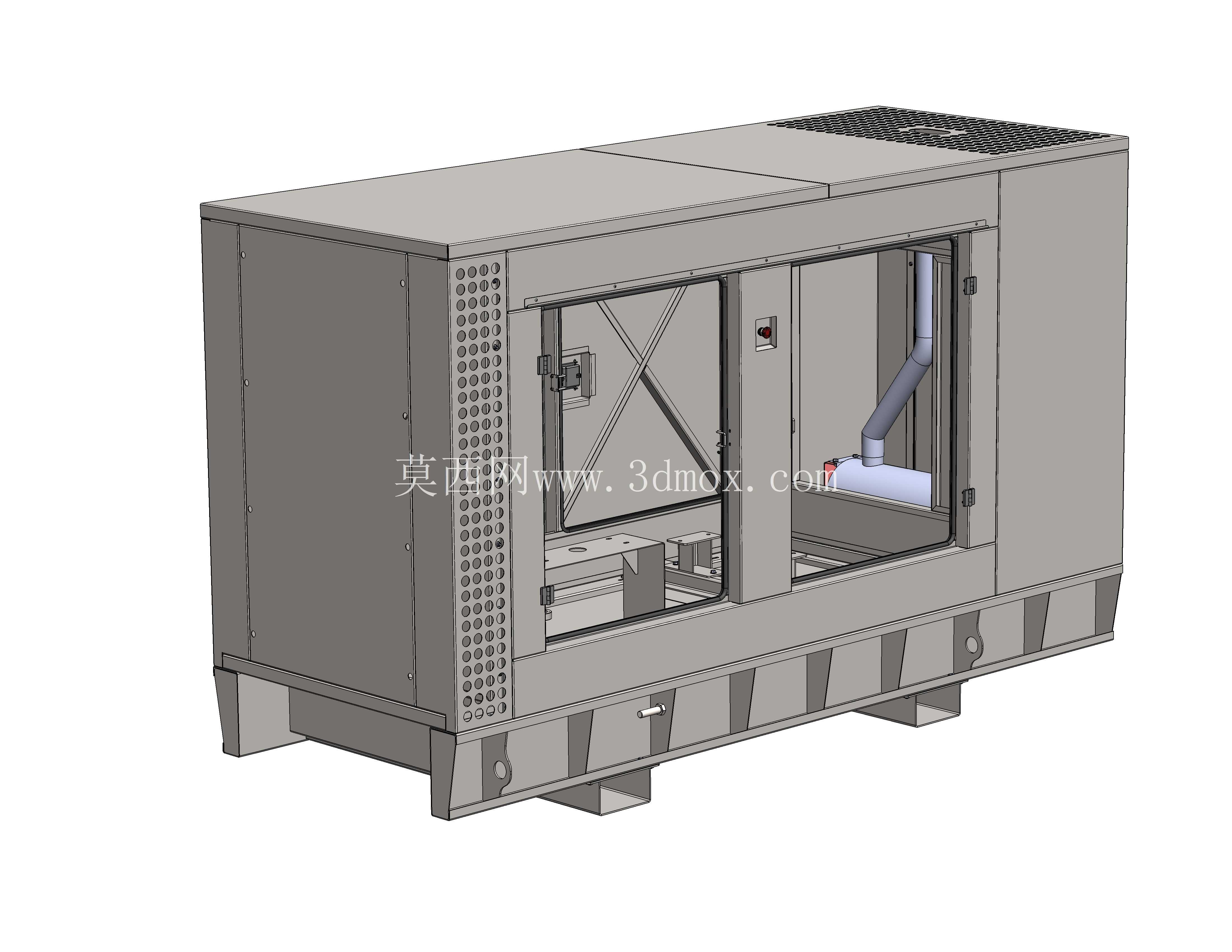

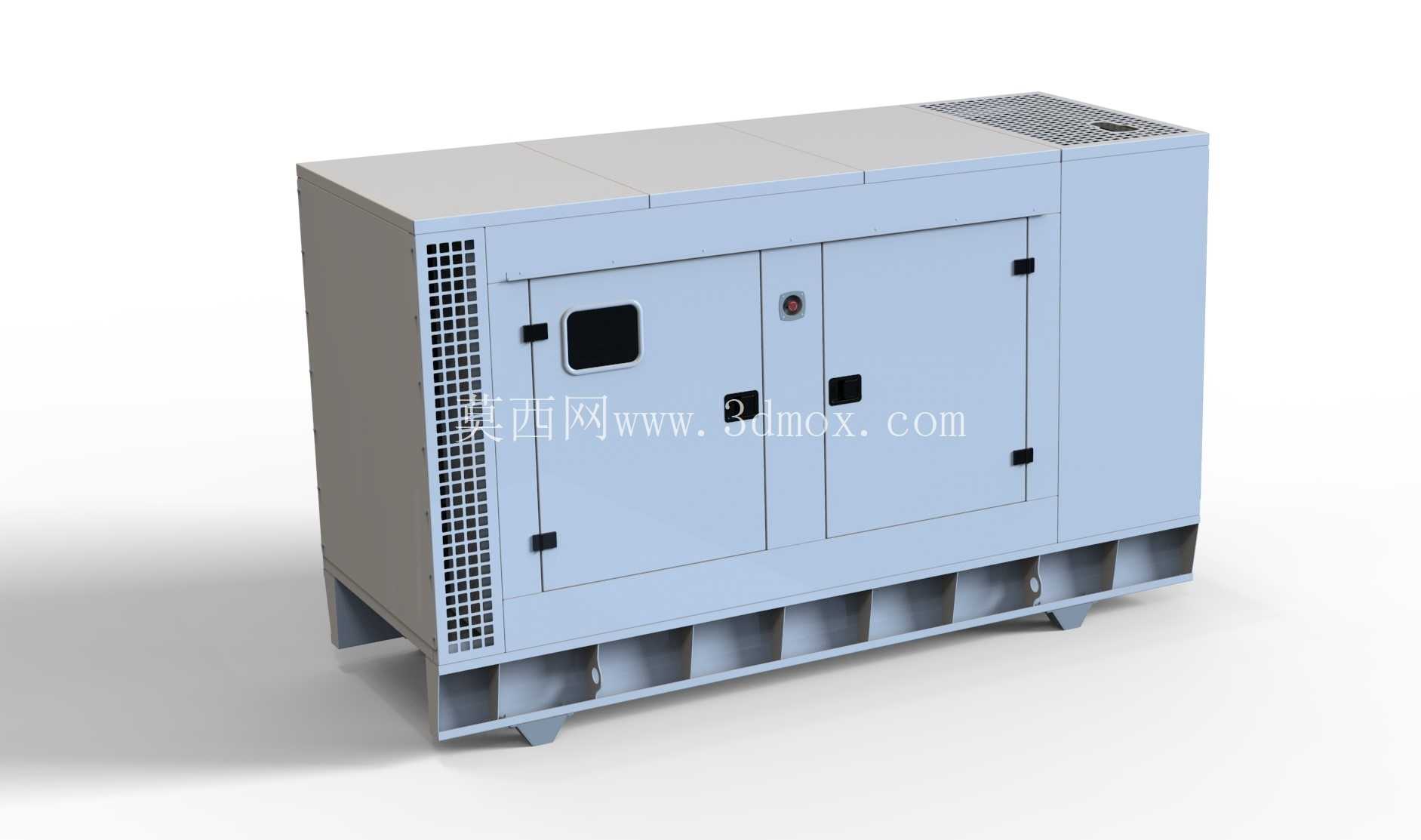

从产品功能特性层面拆解，整机采用封闭式静音箱结构，侧面设置通风格栅搭配内部消音棉结构，既保证机组运行时的散热通风量，又能通过迷宫式通风路径阻隔噪音直接外传；箱体正面设置检修门，预留了观察窗与急停按钮安装位，日常运维时无需完全拆解外罩即可完成油位检查、常规故障排查操作；底部采用一体化焊接底座，预留了叉车孔位与吊装固定点，满足短距离转运与现场安装固定的需求，底座同时集成了燃油箱安装位与减震器安装平面，可直接匹配对应功率的柴油发动机、发电机本体的安装定位。

在设计思路上，该模型采用自顶向下的装配设计逻辑，先确定整机的安装边界与外部轮廓，再拆分各个钣金零件的拆分边界，所有钣金折弯处均预留了标准折弯半径，板材拼接处采用搭边结构配合防水胶条安装槽，保证户外使用时的防雨性能；隔音层的安装位预留了足够的填充空间，可根据不同噪音限值要求填充不同厚度的隔音棉与阻尼材料；通风路径的设计经过散热风量校核，进风口设置在箱体侧下方，出风口设置在箱体顶部侧方，避免雨水直冲进风通道，同时保证热风可顺利排出，不会在箱体内部形成涡流导致散热效率下降。

从外形尺寸与安装边界来看，整机外轮廓采用方正化设计，最大化压缩外部冗余空间，底座的安装孔位按照通用150kVA机组的安装间距设置，可直接适配多数同功率等级机组的安装基础，无需重新制作混凝土安装基座；检修门的开启角度预留至120度以上，保证运维人员可顺利接触到内部的机油加注口、空气滤芯、电瓶等常规维护部件；箱体侧面的格栅采用冲压成型结构，在保证通风面积的同时具备足够的结构强度，避免运输过程中受外力变形；顶部的顶盖采用斜坡式设计，可避免雨天积水，顶盖与箱体主体的连接采用可拆卸螺栓结构，需要进行大修作业时可直接拆除顶盖，吊出内部的发电机组本体，无需完全拆解整个外罩结构。

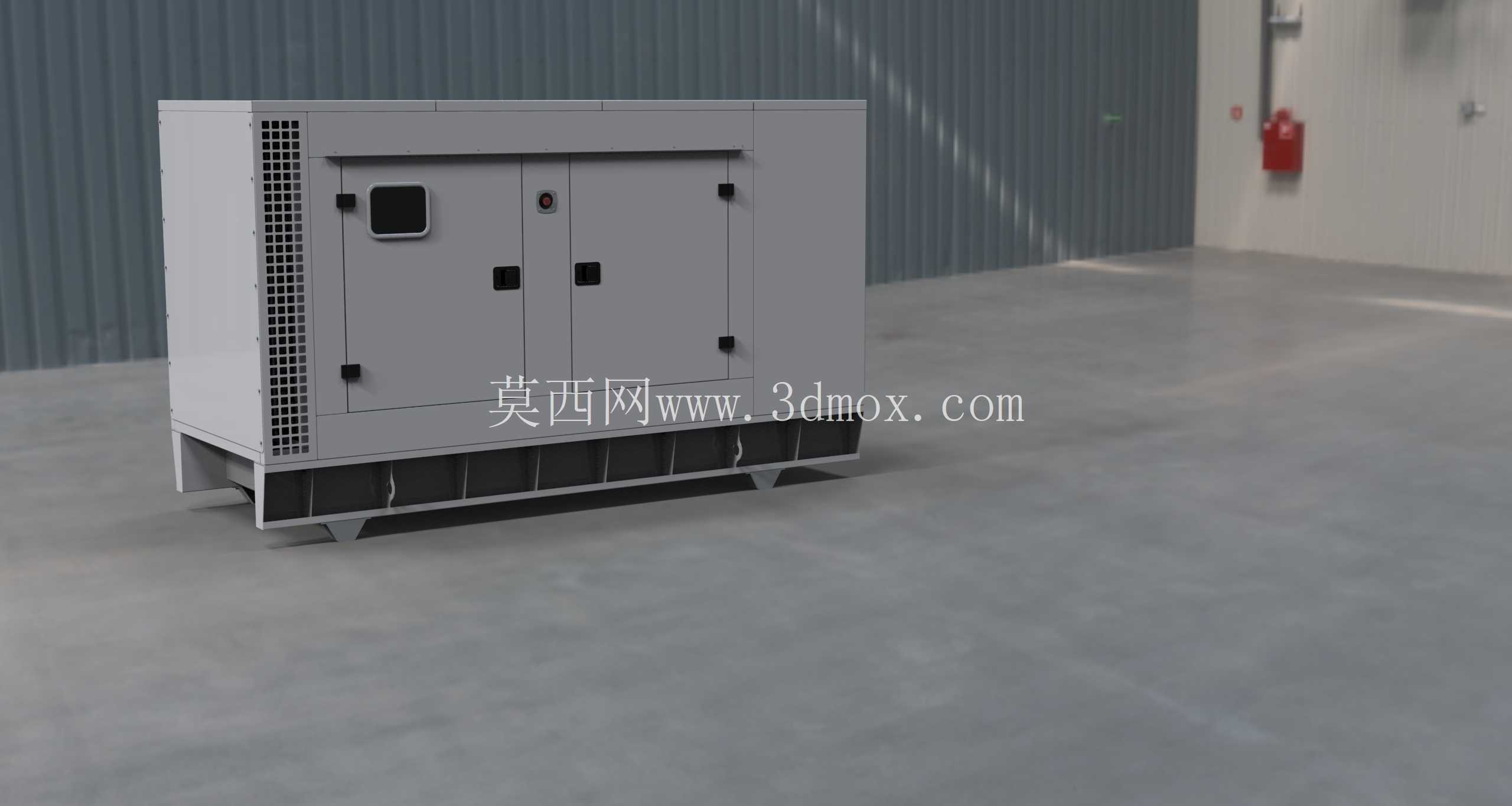

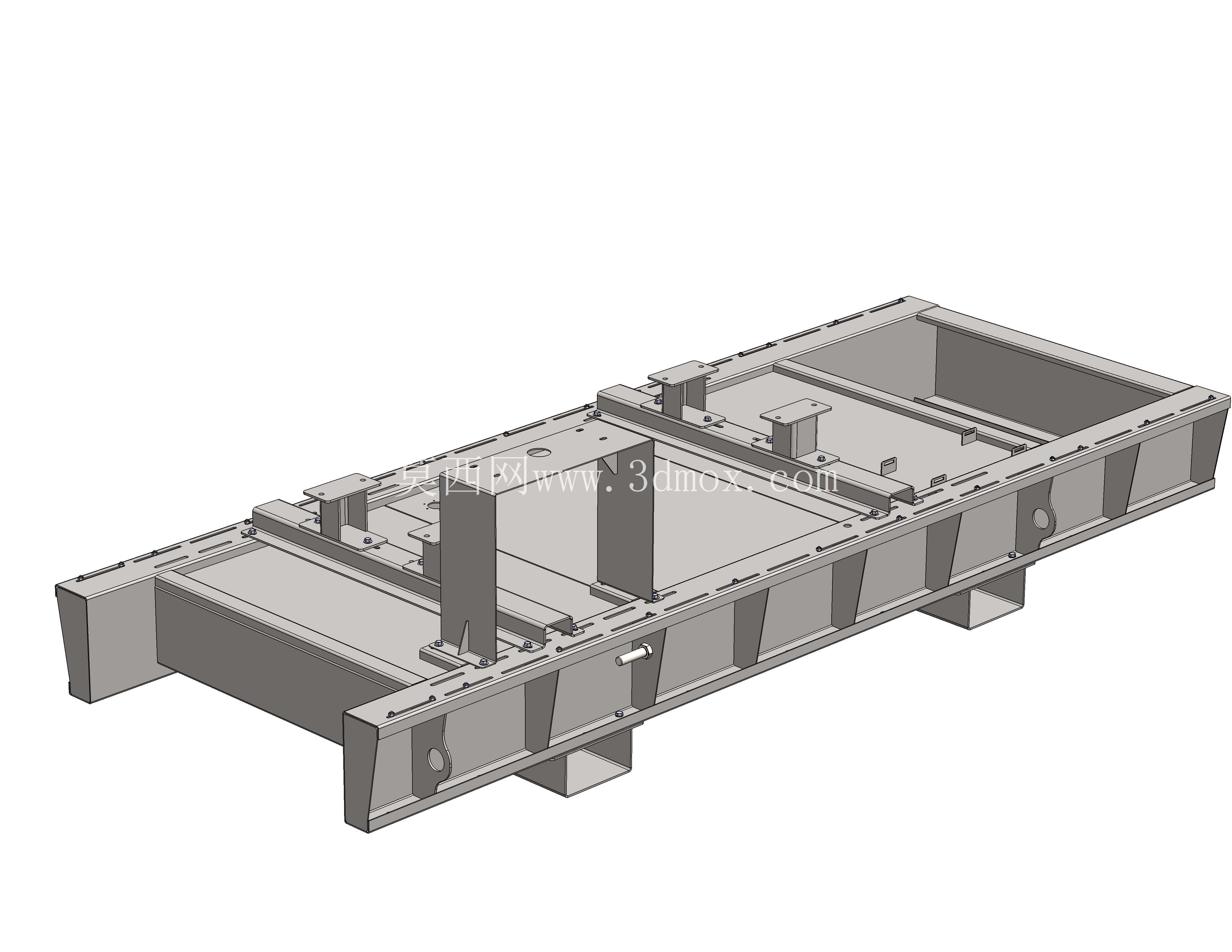

针对钣金制造场景，所有钣金零件的拆分均考虑了常规激光切割、数控折弯的加工工艺限制，无过小的折弯边、无超出加工范围的超大整板零件，所有焊接位置均预留了焊接工艺缺口，减少焊接变形量；门板与门框的配合处设置了限位结构与门锁安装位，可直接采购标准机柜门锁进行装配，无需额外定制锁具；底座的承重梁采用矩形管焊接结构，经过承重校核，可承受整机满油满装状态下的总重量，同时在吊装位置做了加强处理，避免吊装过程中出现底座变形的问题。
