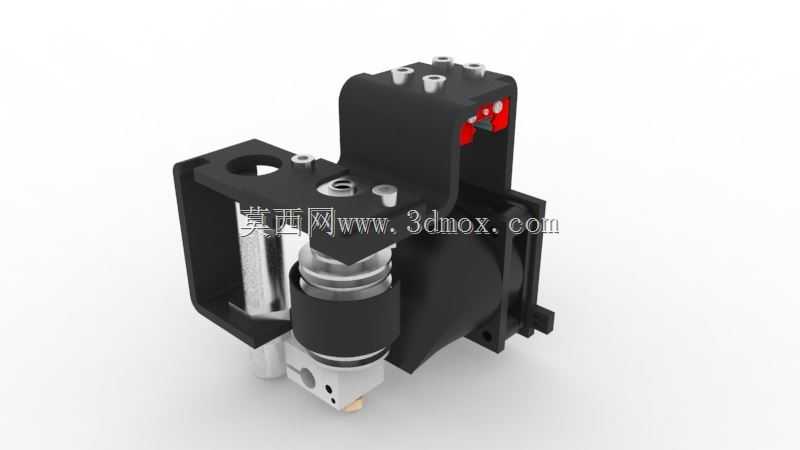

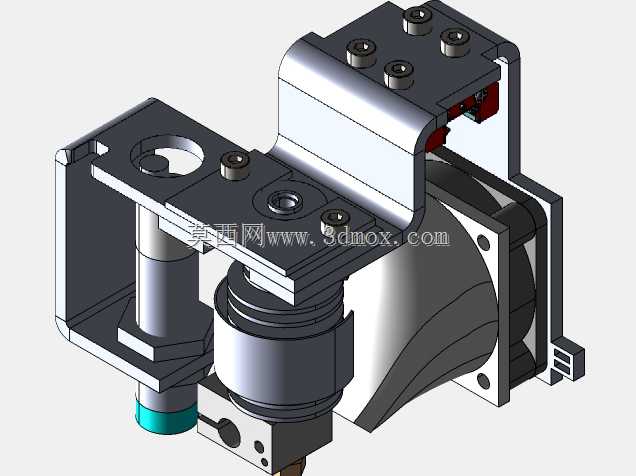

3D打印机E3D挤出机集成安装支架

这款支架是面向桌面级FDM 3D打印机打造的挤出端集成安装载体，核心应用场景覆盖DIY改装3D打印机、桌面级商用3D打印设备的挤出端升级、小型定制化3D打印设备的挤出系统集成，主要解决传统挤出机安装分散、走线杂乱、运动同轴度差的痛点，为E3D系列挤出头提供一体化的安装承载解决方案。从实际用途来看，该支架将线性运动导向、挤出头固定、散热组件安装、传感元件搭载等功能整合为一体，替代原有分散的多个独立安装件，让挤出端整体结构更紧凑，减少装配累积误差，提升打印过程中挤出头运动的稳定性，降低打印时的震颤带来的层纹、错位等打印缺陷。在功能特性上，支架采用一体化弯折钣金结构设计，主体承载区域预留了E3D挤出机Lite/V6版本的标准安装位，可直接适配市面主流的E3D系列挤出热端；侧面预留的线性滑块安装槽，能够将线性轨道与驱动块整合为统一的线性运动系统，让挤出装置能够沿Z轴方向做平稳的线性移动，保证挤出头运动的同轴度；支架下部预留了冷却风扇的安装卡位，可直接固定轴流散热风扇，为挤出头热端提供持续的风冷散热，避免热端热量上行导致耗材提前软化堵头；靠近喷嘴的位置预留了接近传感器的安装孔位，可搭载调平传感器实现自动床面调平功能，无需额外加装传感器固定支架。设计思路上，这款支架优先考虑钣金加工的工艺适配性，主体结构采用钣金弯折成型，减少复杂机加工工序，降低加工成本与装配难度，所有安装孔位均按照对应配件的标准安装尺寸设计，无需二次打孔修改即可完成装配；结构上做了针对性的减重镂空处理，在保证结构刚性的前提下降低运动端的整体重量，减少运动惯性带来的定位误差，提升高速打印时的运动响应速度。从安装边界来看，支架整体轮廓紧凑，横向安装宽度适配绝大多数2020/2040铝型材框架的桌面级3D打印机，纵向安装高度预留了足够的热端拆装空间，日常维护更换喷嘴、清理喉管时无需完全拆卸支架即可操作；各安装位的孔位公差控制在合理装配范围内，既保证配件安装的紧固性，又不会出现装配干涉问题，整体兼容性较强，可适配多数采用近程挤出结构的桌面3D打印机改装需求。
