三角洲结构立式FDM熔融沉积3D打印设备

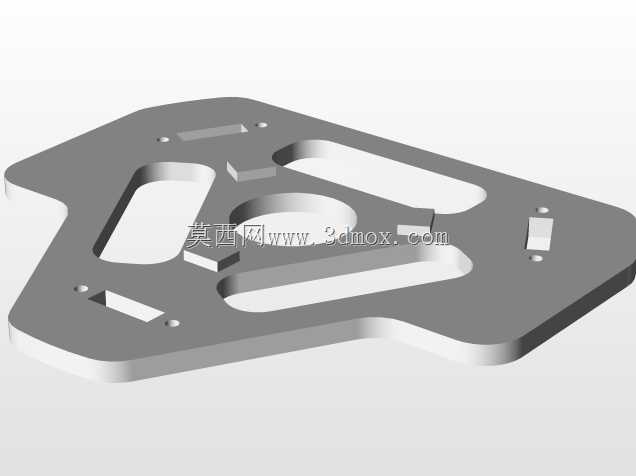

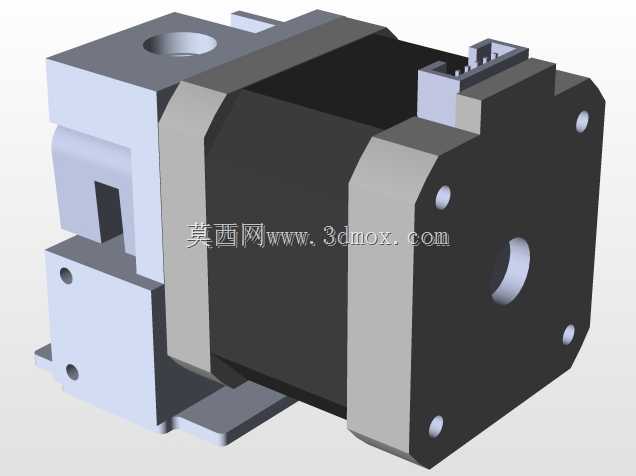

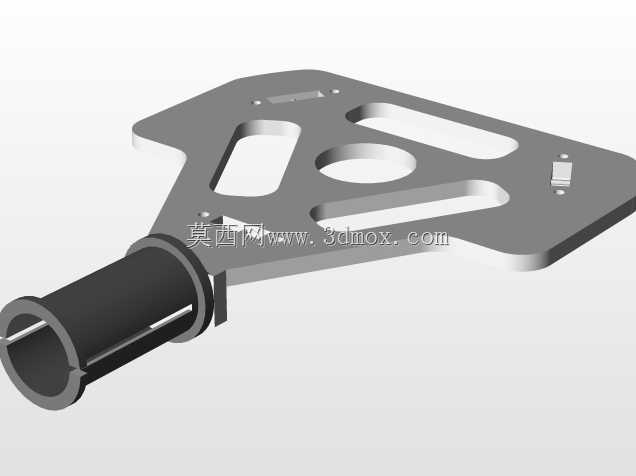

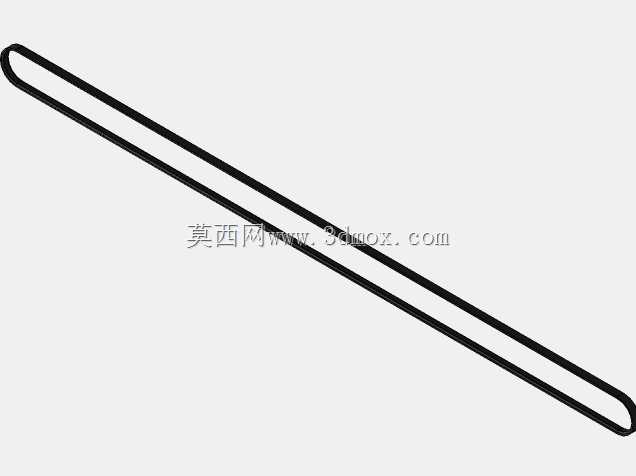

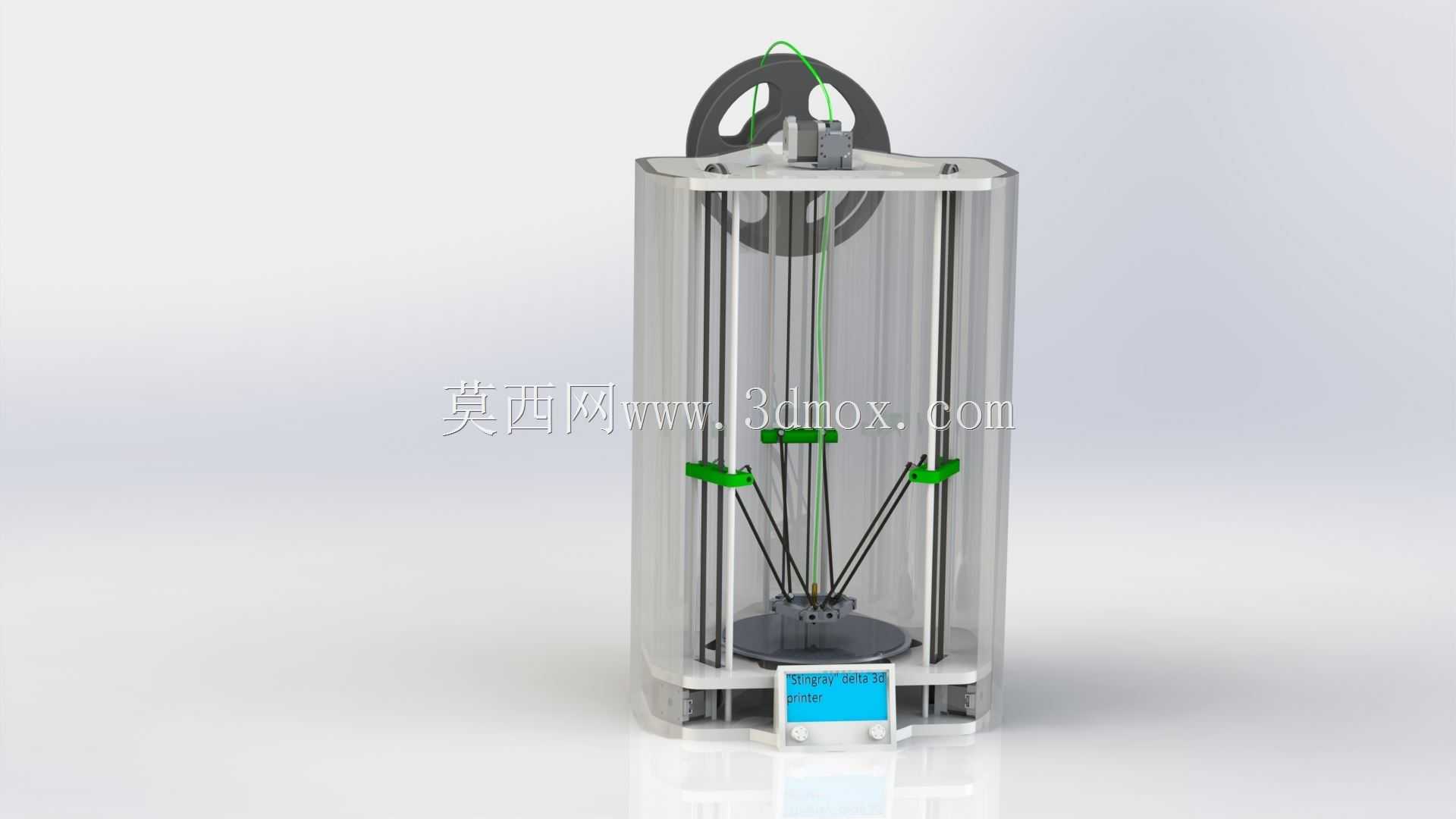

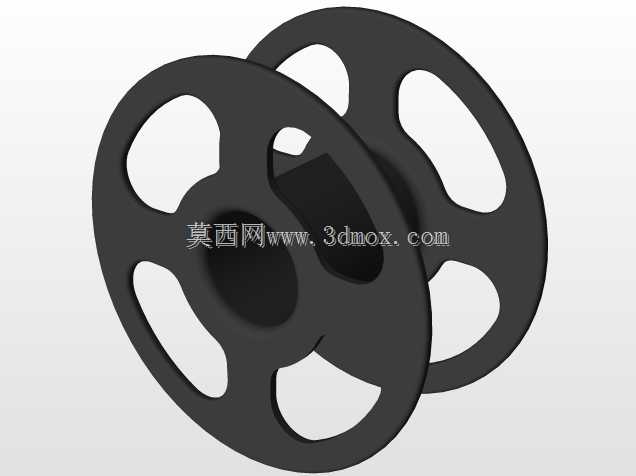

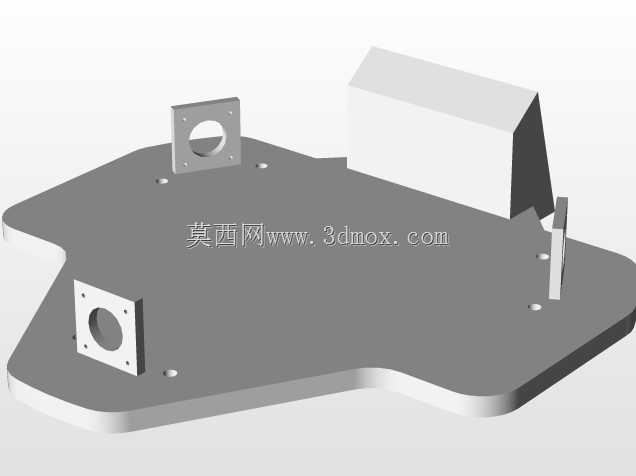

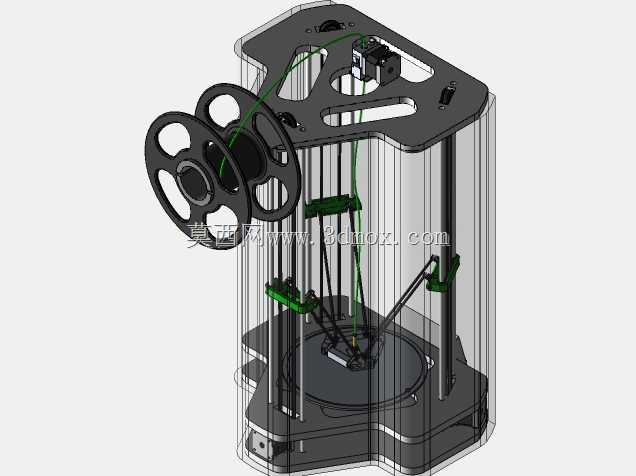

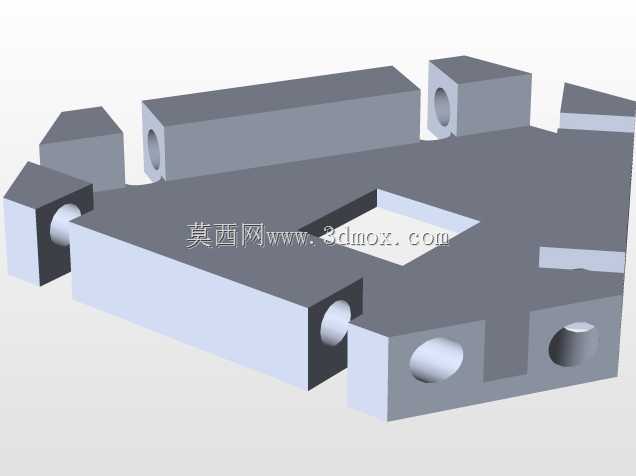

这款三角洲结构的立式增材制造设备，主要面向桌面级个性化定制、创客研发、教学实训、小批量手板打样等应用场景，可覆盖创意设计验证、教学模型制作、非标小零件试制、文创产品定制等实际使用需求，能够将三维数字模型直接转化为实体塑件，省去传统机加工的复杂开模、多工序切削流程，大幅缩短创意落地的周期，降低小批量定制的生产成本。设备采用并联臂三角洲运动结构，区别于传统XYZ轴十字滑台的布局形式，三根平行布置的竖直光轴作为整体支撑框架，搭配三组同步带传动的并联运动臂，带动中心打印头完成空间内的精准定位，这种结构的运动惯量更低，打印头移动速度更快，同等成型尺寸下设备的整体占地空间更小，适合放置在桌面、实训台等有限空间内使用。设备顶部集成耗材安装支架，可直接挂载标准1kg装PLA、ABS等常见FDM打印耗材盘，耗材通过顶部导料管直接送入打印头挤出机构，走料路径短且顺畅，可减少耗材弯折堵头的概率。机身采用透明围板设计，既可以在打印过程中阻挡外部气流干扰，保证成型腔体内温度稳定，减少塑件翘边变形的问题，也能直观观察整个打印过程，方便及时调整打印参数、处理突发的打印故障。底部集成固定成型平台，平台采用平面度较高的基板设计，搭配手动调平结构，可快速校准打印头与平台的间距，保证首层打印的附着力，避免打印件翘边、脱落。设计过程中针对并联臂的运动行程做了精准校核，在紧凑的机身尺寸下最大化有效成型空间，设备整体外轮廓为圆柱形立式结构，安装时仅需预留直径略大于机身的操作空间，无需在侧面预留滑台移动的额外空间，空间利用率远高于同成型尺寸的矩形框架3D打印设备。设备的电控模块集成在机身底部区域，走线全部沿竖直光轴内侧隐藏布置，既避免运动过程中线路剐蹭干涉，也让整体外观更加简洁规整，基板部分专门做了适配数控铣削的安装定位结构，可直接通过常规铣削工艺完成基板加工，降低零件生产的难度与成本，无需定制特殊工装即可完成整机组装。
