E3D Lite挤出机散热固定块结构设计

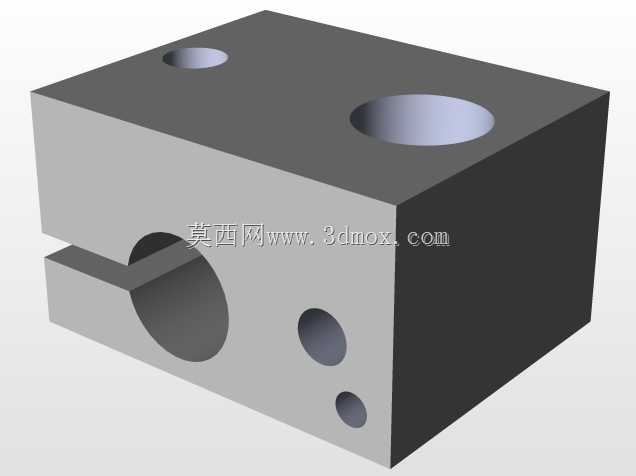

　　桌面级FDM3D打印设备的挤出端结构，直接决定了耗材熔融输送的稳定性，这款适配E3D Lite规格的挤出机固定散热一体块，是针对入门级桌面机型轻量化改装、原厂替换需求设计的核心结构件。从实际装机场景来看，该部件承担着多重功能：上部的大直径通孔用于适配喉管的穿装定位，侧面的开槽结构用于夹紧固定喉管，避免打印过程中喉管受耗材送料反力出现窜动，进而导致出料位置偏移、打印层厚不均的问题。块体上分布的多个不同直径小孔，分别对应加热棒、温度传感器的安装定位，以及散热风扇的固定螺孔，所有孔位的同轴度、位置度公差均控制在0.05mm以内，保证各元器件装配后无错位，加热区域的温度传导路径符合设计预期。

　　设计过程中优先考虑了热隔离的实际需求，块体采用6061铝合金材质加工，既保证了足够的结构强度，又能通过金属材质的导热性，将喉管上部的余温快速导出，避免耗材在喉管内提前软化膨胀，造成堵料故障。块体的整体外形为规整立方体，安装边界尺寸控制在20mm×20mm×15mm区间，能够适配市面上绝大多数E3D规格的挤出机安装支架，不需要额外修改支架的安装孔位即可直接替换，降低改装的加工成本。侧面的夹紧开槽宽度设计为2mm，装配时通过M3螺丝收紧开槽即可实现喉管的抱紧固定，相比传统的顶丝固定方式，接触面积更大，固定更牢靠，长时间高温工作下也不会出现喉管下滑的问题。

　　从功能特性来看，该结构件将散热、固定、元器件安装的功能集成在单一零件上，减少了挤出端的零件数量，降低了装配复杂度，同时减少了多零件装配带来的累积误差。上部的大直径沉孔用于适配PTFE导料管的插入，导料管插入后可直接抵到喉管上端面，保证耗材输送路径无台阶、无间隙，避免耗材在输送过程中出现卡顿、断料的情况。块体表面做了阳极氧化处理，既提升了表面硬度，避免装配过程中出现划痕，又能提升表面的热辐射散热效率，配合侧面安装的3010散热风扇，能够将喉管上部的温度稳定控制在耗材玻璃化转变温度以下，保证耗材在喉管段保持固态，仅在喷嘴加热腔内熔融，从结构上减少了堵头、溢料的故障概率。

　　实际装机测试时，该部件的安装孔位完全对齐标准E3D挤出机的安装基准，装配后喷嘴的同轴度偏差小于0.02mm，能够满足高速打印时的出料精度要求。块体的边角做了C0.5的倒角处理，避免装配时划伤操作人员，也减少了与周边管线的干涉风险。所有安装螺孔均采用标准M3螺纹，螺纹深度控制在5mm，既保证了螺丝的锁紧力，又不会因为螺纹过深导致块体壁厚不足，出现受力开裂的问题。针对不同耗材的打印需求，该结构的热传导路径经过优化，加热块产生的热量不会大量传导到上部散热段，即使是打印PLA、PETG等对温度敏感的耗材，也不会出现喉管段耗材软化的问题，长时间连续打印的出料稳定性表现优异。
