多层嵌套同心球形镂空结构设计

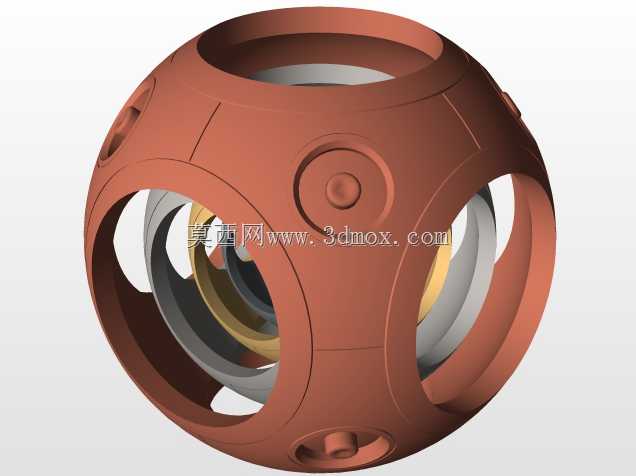

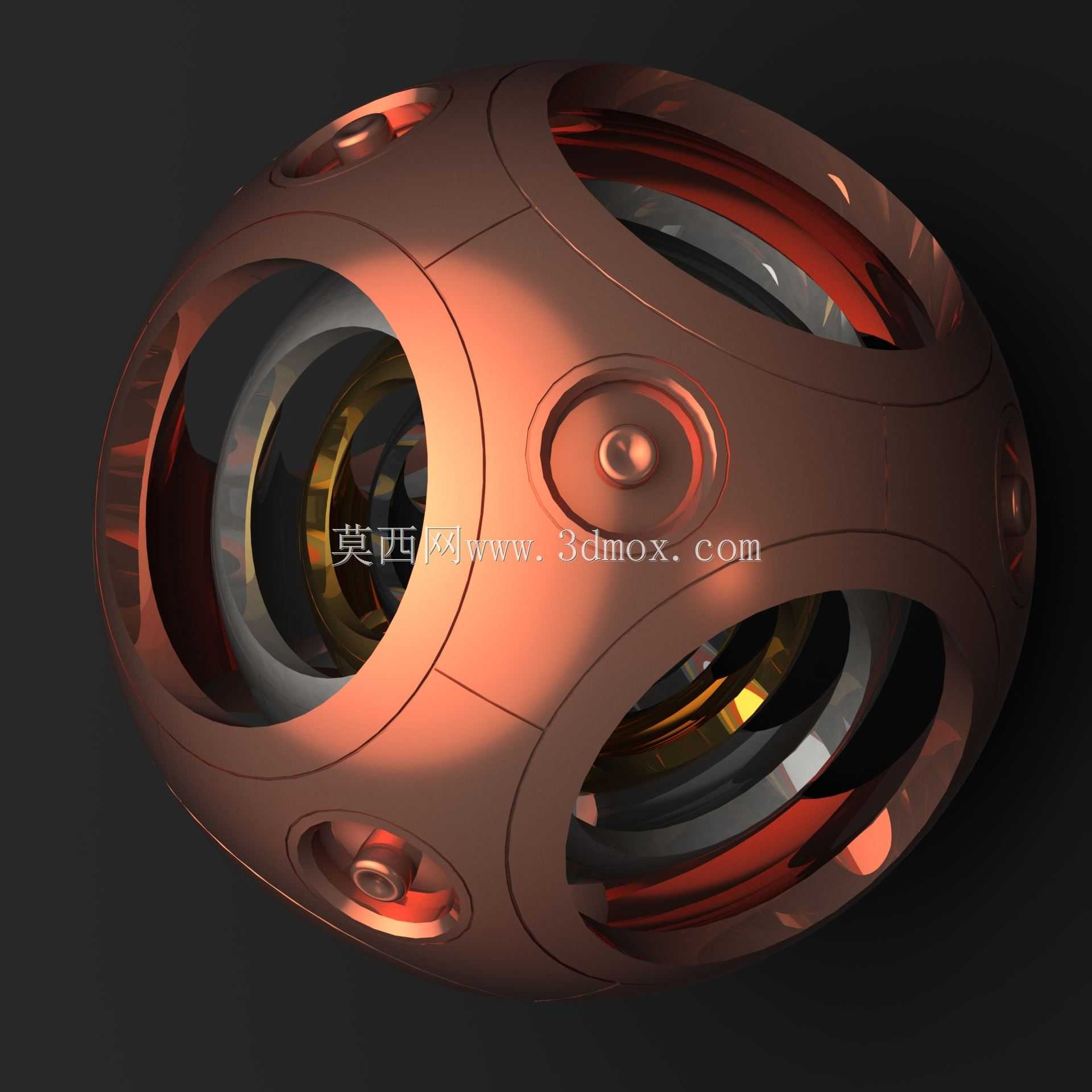

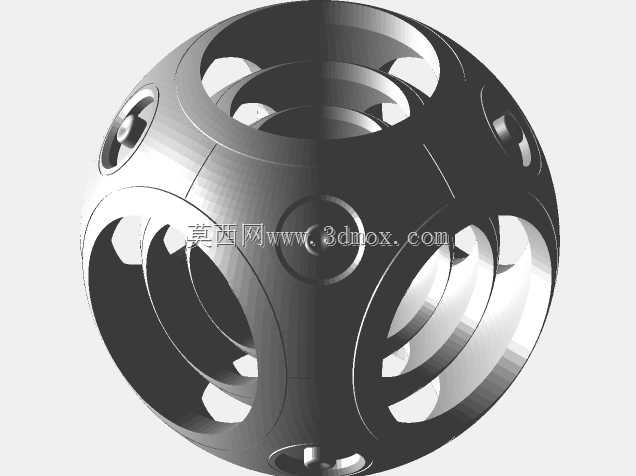

这款多层嵌套同心球形结构，在工业设计与精密机械领域有着多元的应用场景，既可以作为高端光学设备的球形整流罩内部支撑框架，为多光路集成系统提供同轴度极高的安装基准，也可作为特种传感设备的球形防护载体，在复杂工况下为内部敏感器件提供均匀的受力防护，同时在文创装饰、精密摆件领域也能凭借极具科技感的造型成为核心结构载体。从实际用途来看，该结构通过多层同心嵌套的设计，能够在有限的球形空间内实现多圈层的功能分区，外层的镂空开孔既可以为内部元器件预留信号、光路的传输通道，也能有效降低整体结构的自重，同时保证球形结构各个方向的受力均匀性，避免传统框架结构在径向受力时出现应力集中的问题。在功能特性上，该结构严格遵循同心度设计要求，各层球体的球心完全重合，相邻圈层之间预留了均匀的装配间隙，既可以保证各层结构独立转动实现特定的调节功能，也能通过圈层之间的定位结构实现相对固定，满足不同场景的使用需求；外层球面的凸起定位结构，能够为外部配套的防护外壳、安装基座提供精准的定位基准，保证整体装配后的同轴度误差控制在极小范围内。设计思路上，这款结构从球形等距曲面的几何特性出发，先确定外球体的基准直径，再按照功能需求逐层向内推导各层球体的半径尺寸，根据光路、走线、安装点位的需求在各层球面上规划镂空开孔的位置与大小，开孔边缘全部做圆弧过渡处理，避免应力集中导致的结构形变，同时在各层球体之间设计了隐藏式的连接定位结构，保证多层结构装配后不会出现圈层偏移的问题。外形尺寸上，该结构以外球体直径3为基准尺寸，整体为完全对称的球形结构，没有突出于外球面的安装结构，安装边界完全控制在外球体的直径范围内，既可以直接嵌入配套的球形基座内实现无外露安装，也可以通过外球面上的预留点位加装连接支架，适配不同的安装场景，不管是内置在精密设备内部作为支撑骨架，还是作为独立的功能构件外露使用，都能凭借紧凑的尺寸与规整的外形适配各类安装空间。
