利勃海尔LHM550四瓣绳索抓斗结构设计

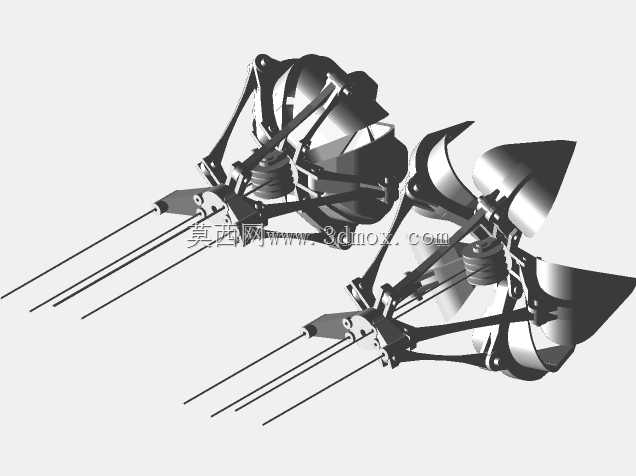

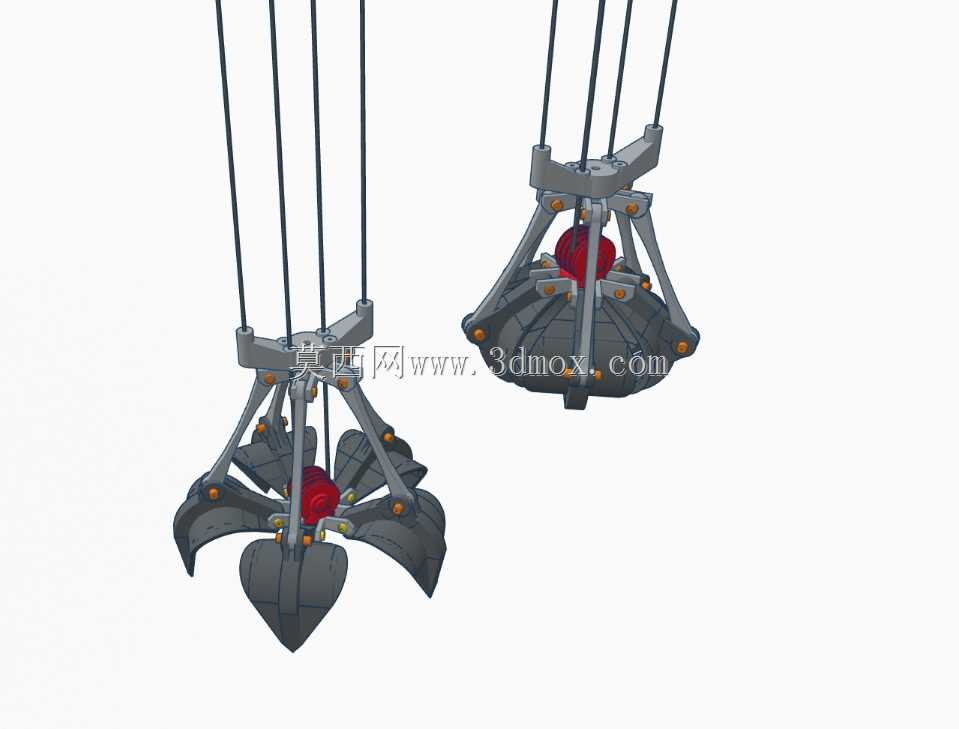

这款四瓣式绳索抓斗是适配港口移动式起重机的散货取料吊具，主要面向港口散货码头、工矿料场的散状物料装卸作业场景，可覆盖矿石、煤炭、废钢、砂石等多种密度散料的抓取转运需求，适配门座式起重机、移动式港口起重机的起升机构配套使用，能够在不额外配置液压动力源的前提下，依靠起重机自身的起升钢丝绳动作完成抓斗的开合与取料卸料作业，大幅降低散货装卸环节的设备改造成本与动力配套门槛。从功能特性来看，该抓斗采用四绳驱动结构，两根钢丝绳负责抓斗整体的升降动作，另外两根钢丝绳负责控制颚瓣的开合，整体结构无外置液压管路与动力单元，故障率远低于液压式抓斗，能够在高粉尘、高湿度、露天恶劣作业环境下长期稳定运行，多瓣式的颚瓣结构在抓取不规则大块物料、堆积密度不均的散料时，能够实现更好的物料包裹性，减少抓取过程中的物料撒漏，颚瓣边缘做了加厚耐磨处理，可抵御大块物料的冲击与长期摩擦损耗，延长易损件的更换周期。在设计思路上，该抓斗参考利勃海尔LHM550港口起重机的配套吊具参数做结构适配，整体采用对称式承力布局，上承梁与下承梁之间通过铰接式拉杆连接颚瓣，所有铰接点位均配置自润滑轴承，减少日常维护的注油频次，同时保证开合动作的顺畅度，颚瓣的开合角度经过反复校核，在完全张开状态下能够覆盖更大的取料面积，闭合状态下瓣体之间贴合紧密，避免细小颗粒物料从瓣体缝隙漏出，中心位置的导向结构能够保证多根钢丝绳在动作过程中不会出现缠绕干涉，提升作业过程的稳定性。从安装边界与尺寸适配来看，该抓斗的上部吊点结构完全匹配LHM550起重机的钢丝绳滑轮组安装尺寸，整体闭合状态下的外形轮廓适配起重机的吊具作业空间，不会在起升、回转过程中与起重机臂架、料场周边设施发生干涉，抓斗的自重与额定起重量经过严格配平，在保证抓取力足够的前提下，尽可能降低抓斗自重占比，提升起重机的有效载荷利用率，颚瓣张开后的最大直径满足常规散货料堆的取料深度要求，无需人工辅助扒料即可完成料堆深层物料的抓取作业，整体结构的承力部件均做了有限元强度校核，能够承受满载抓取时的冲击载荷，避免长期重载作业出现结构变形、焊缝开裂等问题，适配港口连续高强度的装卸作业节奏。
