起重作业用滑轮式吊钩总成结构设计

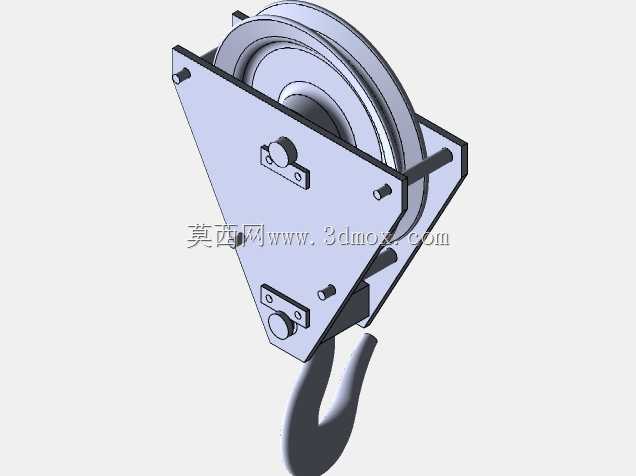

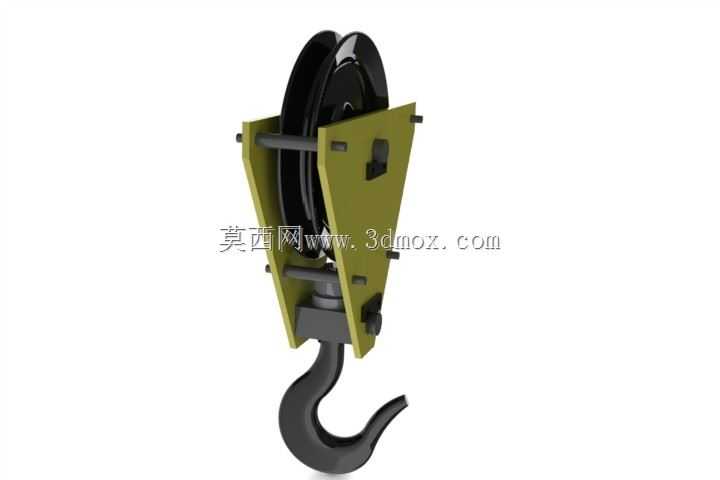

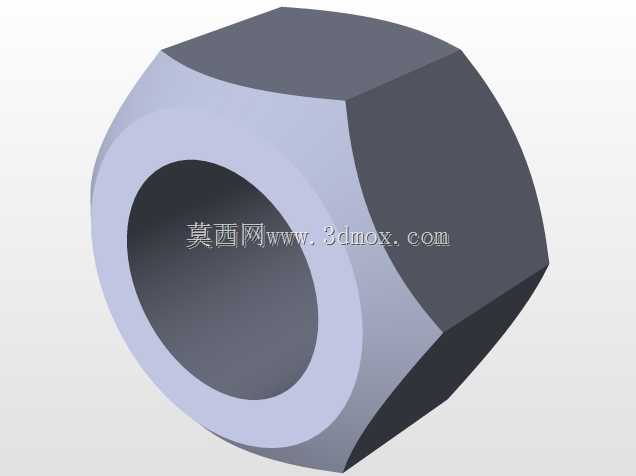

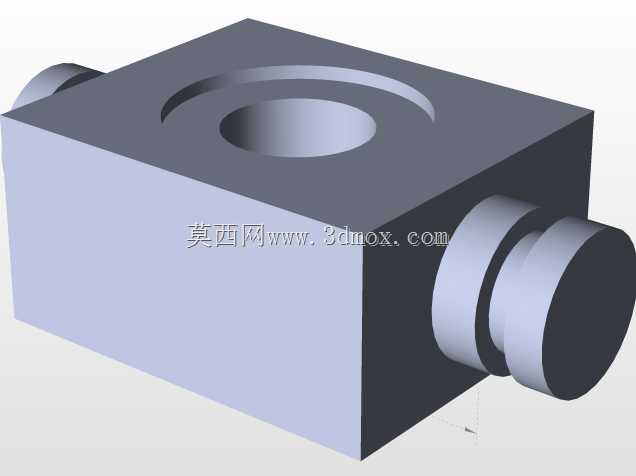

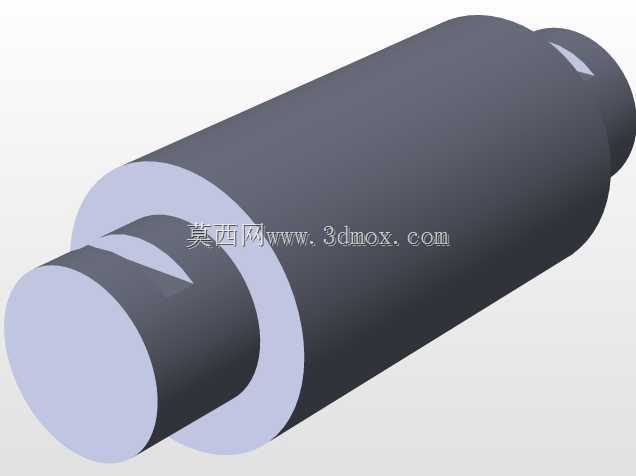

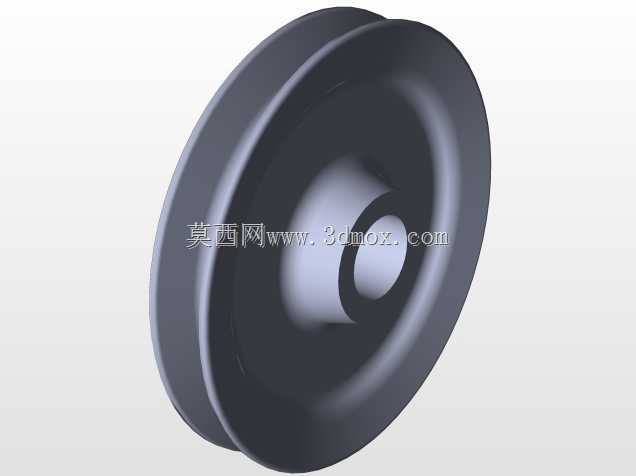

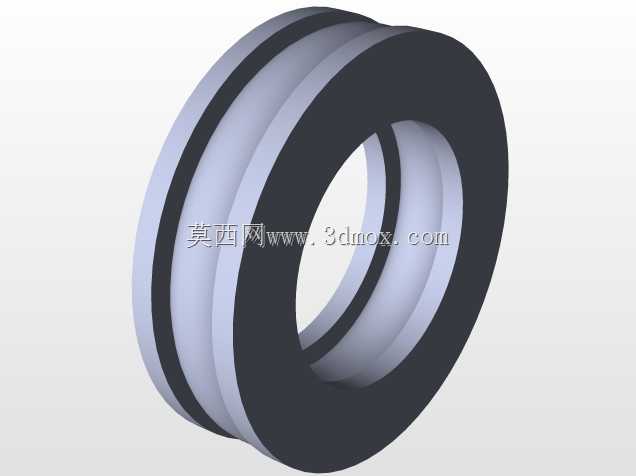

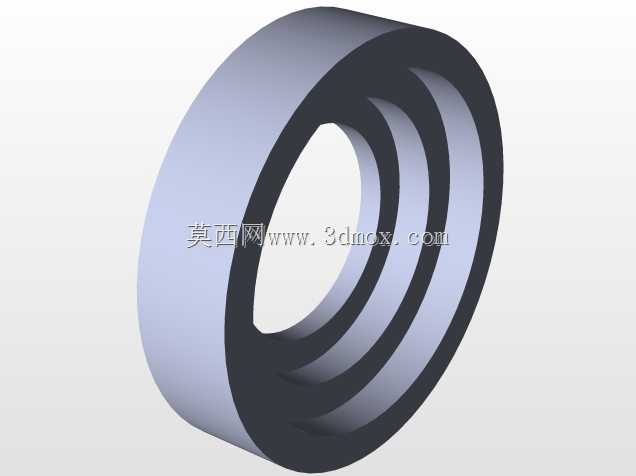

该吊钩总成是起重机械吊装作业的核心承载部件，广泛应用于桥式起重机、门式起重机、汽车吊、履带吊等各类起重设备的取物环节，适配工厂车间重物转运、建筑工地构件吊装、港口码头货物装卸、仓储物流货场堆垛等多场景的重物起吊作业，是连接起重钢丝绳与被吊重物的关键传力结构，直接决定起重作业的承载安全与作业效率。整套结构采用夹壁式护板作为主体承载框架，两侧对称布置的橄榄绿色高强度护板通过多组横向销轴完成刚性连接，护板内侧预留滑轮安装腔室，内置单组定滑轮结构，滑轮通过中心销轴与两侧护板铰接，滑轮轮槽适配常规起重钢丝绳的走线需求，钢丝绳从滑轮上方绕入后可沿轮槽顺畅滑动，将卷扬端的拉力均匀传递至吊钩总成，同时滑轮结构可有效降低钢丝绳走线过程中的摩擦损耗，延长钢丝绳使用寿命，也能在起吊过程中缓冲部分动载荷冲击。护板下方通过十字铰接结构连接吊钩本体，吊钩采用标准大开口曲钩造型，钩头处设置防脱挡块安装位，可配套加装防脱棘爪避免吊装过程中吊索具从钩口意外滑出，铰接结构允许吊钩在水平方向360度自由旋转，同时可在小角度范围内自适应摆动，抵消起吊过程中重物晃动带来的侧向载荷，避免硬连接造成的结构应力集中。设计过程中充分考虑了安装边界与载荷传递路径，护板上部的穿绳开口尺寸匹配常规起重钢丝绳的直径范围，两侧护板的间距与滑轮宽度精准适配，不会出现钢丝绳卡滞、脱槽的问题；下部吊钩的铰接轴孔同轴度经过严格校核，确保吊钩转动顺滑无卡阻，整体结构的载荷从吊钩钩身向上传递至铰接轴，再通过两侧护板均匀分散至滑轮中心轴，最终由绕经滑轮的钢丝绳承担，传力路径清晰合理，无多余的应力集中点。整体外形紧凑，护板外侧无多余外凸结构，可适配狭小空间内的吊装作业，安装时仅需将起重钢丝绳按规范绕入滑轮轮槽，检查各销轴的锁紧固定状态即可投入使用，日常维护仅需定期向滑轮轴承、铰接销轴处加注润滑脂，检查吊钩磨损量与护板变形情况即可，维护成本低，承载可靠性强，可适配额定起重量范围内的各类散货、成件设备、钢结构构件的吊装需求，钩身的曲面造型经过力学优化，在同等材料用量下具备更高的抗弯承载能力，可有效避免重载下钩身变形、断裂的风险。
