移动式液压发动机吊运起重设备结构设计

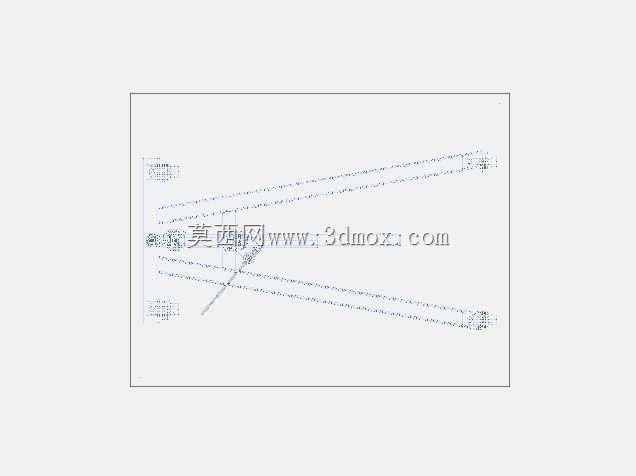

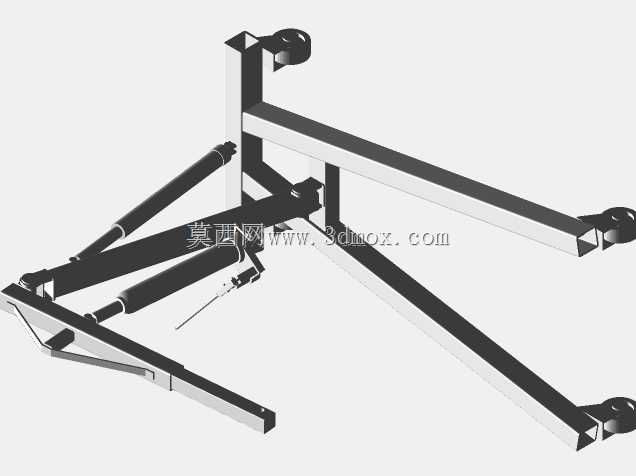

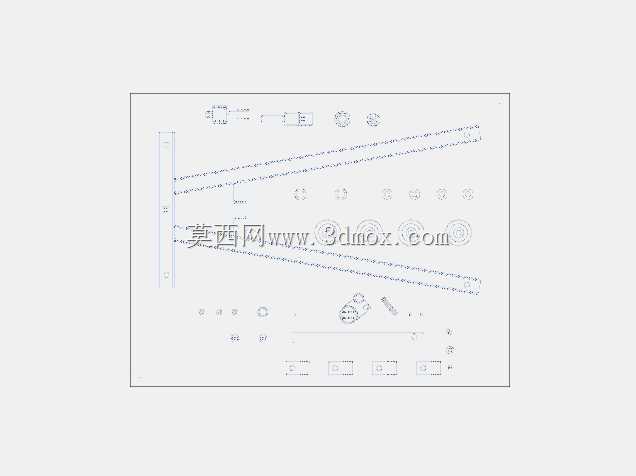

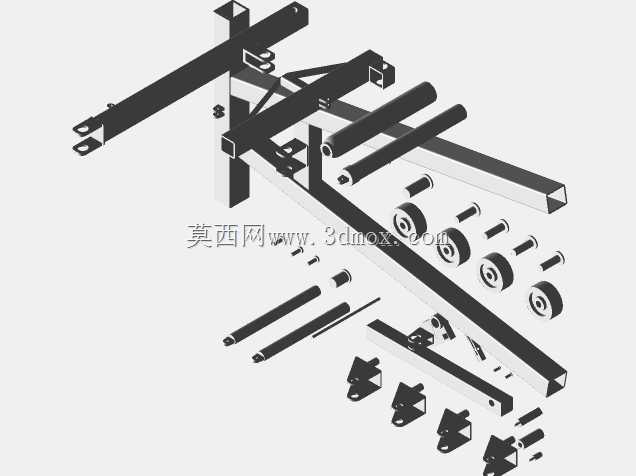

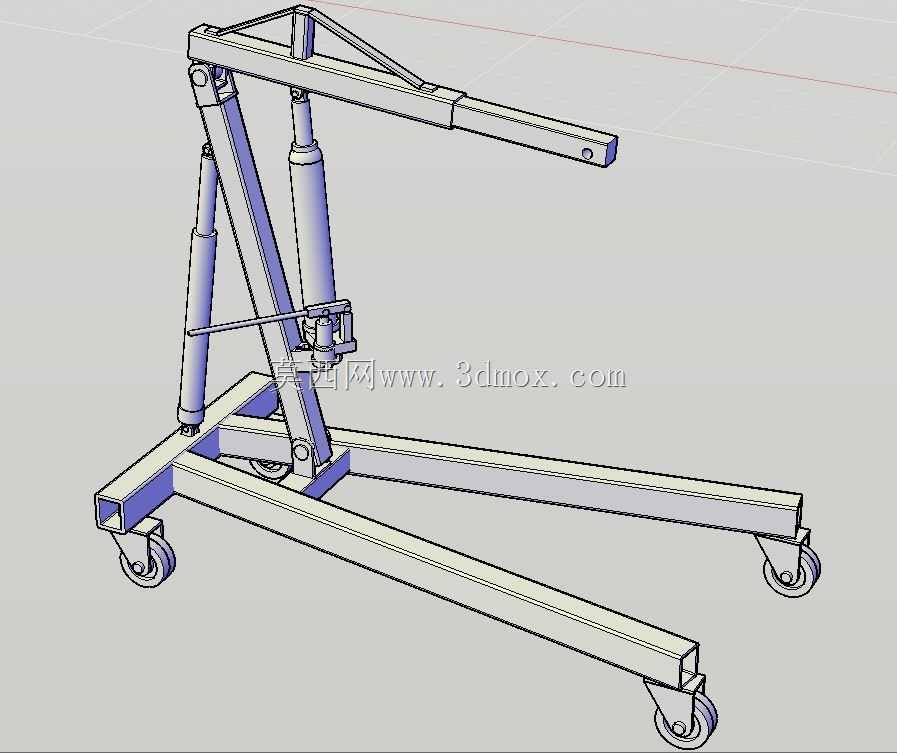

这款移动式液压吊运设备主要面向汽车维修车间、小型机械装配工位、零部件仓储转运场景设计，核心用途是完成发动机这类大重量规整部件的短距离移位、精准对位吊装作业，可覆盖汽修场景中发动机从舱位拆卸、落地转运到维修台架对位的全流程操作，也可适配小型加工车间内重型工装、模具的工位间调运需求，解决固定航吊覆盖范围有限、手动葫芦移位灵活性不足的痛点。设备整体采用落地式三角稳定支撑结构，底部为三段式槽钢焊接底架，三条支腿呈辐射状排布，两支前置支腿向外延伸形成足够的支撑跨距，可在吊重状态下抵消吊臂伸出带来的倾覆力矩，支腿末端均配置万向脚轮，其中后侧单轮搭配转向结构，可实现小半径转向与短距离平稳推移，适配车间内狭窄通道的通行需求，整体安装边界可适配常规2米宽的车间通道，作业时无需额外预留大面积固定安装空间，可随用随推，无固定安装点位限制。核心起升结构采用手动液压柱塞缸作为动力源，搭配平行四边形折叠吊臂结构，吊臂设置多档定位孔位，可根据实际吊装距离调整伸出长度，适配不同距离的吊取需求，液压缸集成手动压杆与卸荷阀，操作时可通过反复压动压杆实现吊臂平稳起升，拧动卸荷阀即可控制吊臂匀速下降，全程可实现毫米级的对位精度，避免吊装过程中部件晃动磕碰周边设备。设计过程中重点优化了受力传递路径，吊臂与主支架的铰接点、液压缸支撑点均做了加厚加强处理，将吊重载荷均匀分散到底架支腿结构上，避免局部应力集中导致的结构变形，整体结构无复杂电控元件，纯机械液压结构可靠性高，日常仅需定期给铰接点加注润滑脂、检查液压油位即可完成维护，可适配无气源无电源的户外临时维修场景使用。吊臂前端预留标准吊耳安装位，可搭配吊装带、卸扣直接连接发动机吊点，无需额外制作适配工装，底架前置支腿的离地高度经过优化，可直接推移到车辆底盘下方、维修台架侧边，让吊臂能够直接伸到待吊部件正上方，减少二次调整吊点位置的操作步骤，大幅提升吊装作业的效率。
