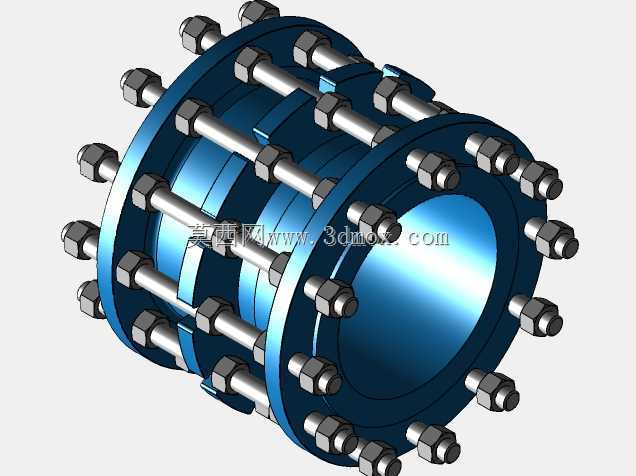

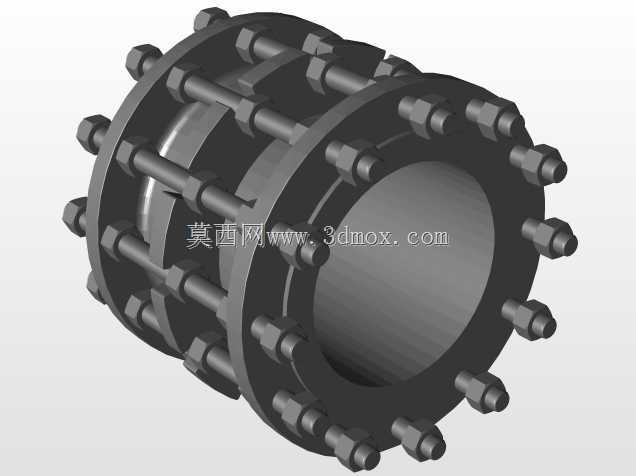

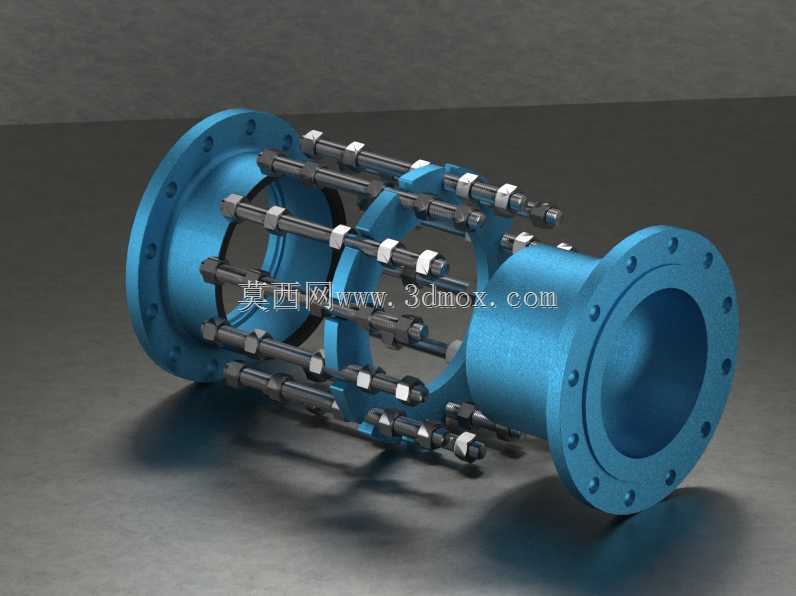

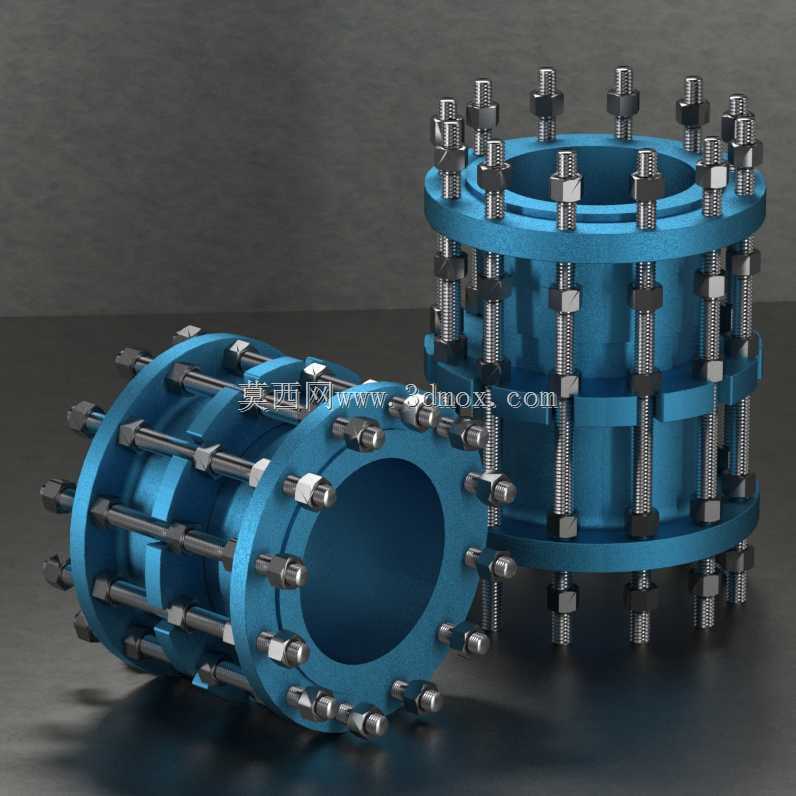

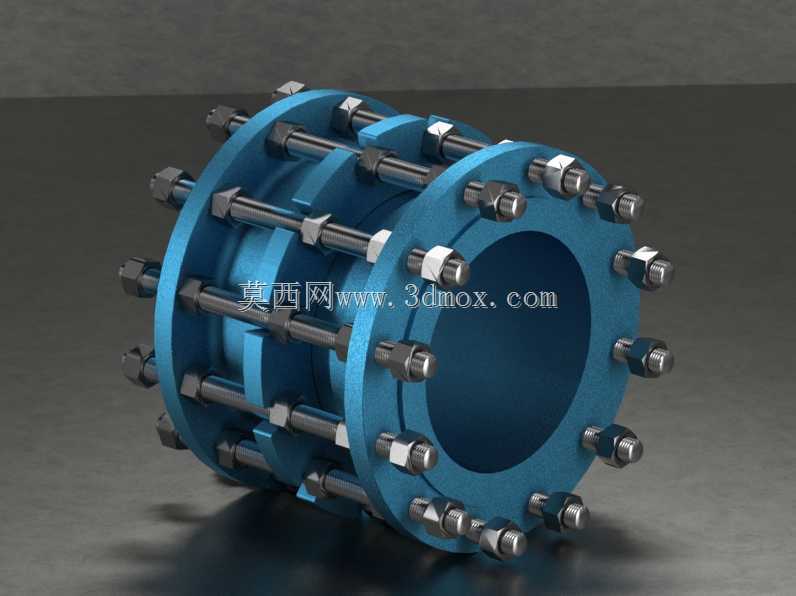

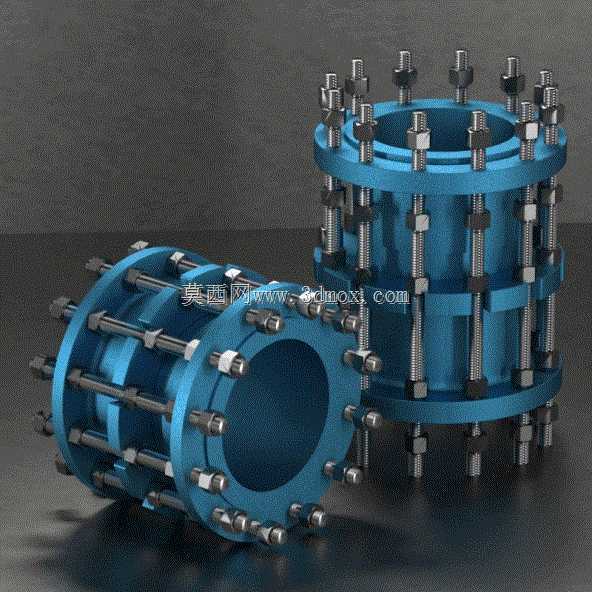

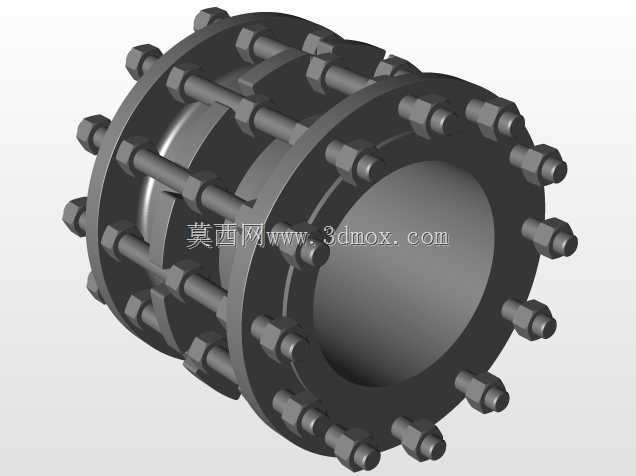

管道连接用可拆卸式法兰传力接头结构

该款可拆卸接头主要应用于市政给排水、长距离流体输送管网、工业循环水系统、化工介质输送管线等场景，在管线中承担补偿位移、传递轴向推力、方便阀门与泵体拆装维护的核心作用，尤其适用于后期需要频繁检修更换管路附件的管段，能有效避免管线热胀冷缩产生的应力对泵阀等精密设备造成拉扯损伤，也能在管线出现小幅沉降错位时保持密封连接的可靠性，大幅降低管线运维的拆装难度。从功能特性来看，该接头采用双法兰压盖搭配周向均布紧固螺栓的结构设计，中间的密封胶圈被压盖均匀压紧后可实现径向与轴向的双重密封，可适配不同壁厚的金属或非金属管道，安装时无需对管道端部做特殊焊接处理，只需将两端管道插入接头内腔，对称拧紧周向螺栓即可完成固定，能够传递管道运行时产生的轴向压力，将整条管线的推力分散传导至全管段，避免局部应力集中造成接口拉脱。设计过程中，首先考虑了不同管径的适配性，压盖与本体的止口位置预留了足够的管道插入余量，可兼容一定范围内的管道外径公差，周向螺栓的排布经过受力校核，每根螺栓的预紧力可均匀作用在压盖端面上，避免局部压合力不足导致的密封渗漏，同时螺栓采用贯穿式设计，拆装时无需完全拧下螺母即可将接头整体从管段上拆下，大幅缩短检修时长。接头的本体与压盖均采用圆弧过渡设计，没有尖锐的应力集中棱角，可承受管线运行时的水锤冲击，内部流道与管道内径保持一致，不会产生额外的流阻影响介质输送效率。从安装边界来看，该接头的整体轴向长度预留了伸缩调节余量，安装时可根据现场管线的实际间距在调节范围内调整安装长度，周向螺栓的安装空间预留了足够的扳手操作距离，无需特殊工装即可完成紧固作业，接头的最大外径控制在合理范围内，不会额外占用过多管线安装空间，无论是地下管廊的架空铺设还是直埋铺设场景都能适配，两端法兰的连接尺寸符合通用管路法兰的匹配标准，可直接与同规格的阀门、泵体、管道法兰直接对接，无需额外加工转换连接件。在实际使用中，该接头可吸收管线因温度变化产生的轴向伸缩量，也能补偿管线安装时产生的小角度偏斜与径向错位，避免硬连接状态下的应力累积造成接口渗漏或部件损坏，当需要对管路上的阀门、水表、泵体等部件进行更换时，只需松开周向螺栓即可将接头沿轴向收缩，留出足够的操作空间取出待更换部件，更换完成后重新拉紧螺栓即可恢复密封，无需切割或重新焊接管道，大幅降低运维成本与作业时长。
