可参数化定制链轮传动组件结构设计

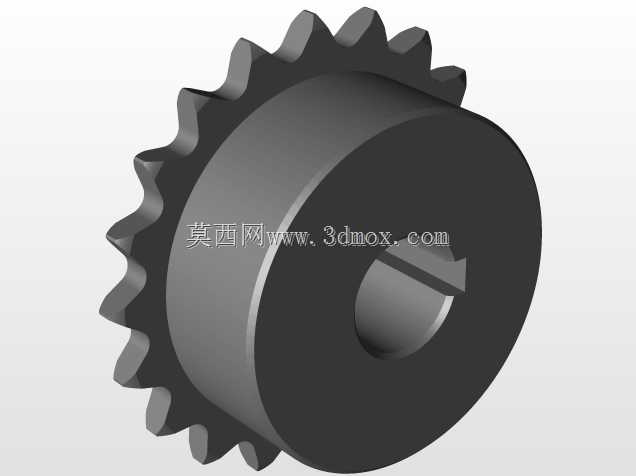

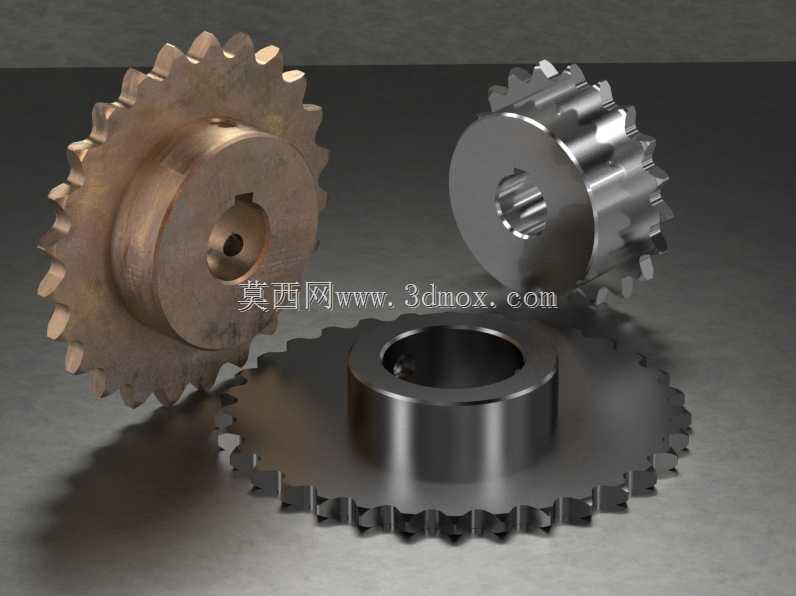

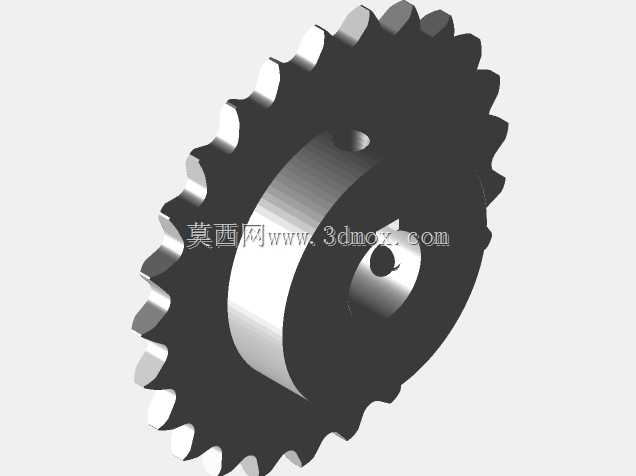

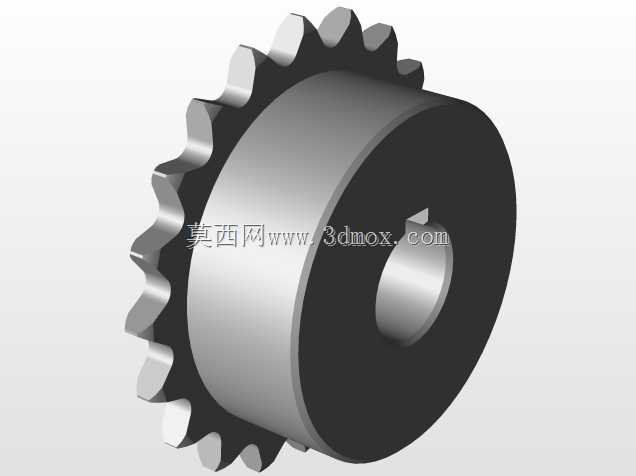

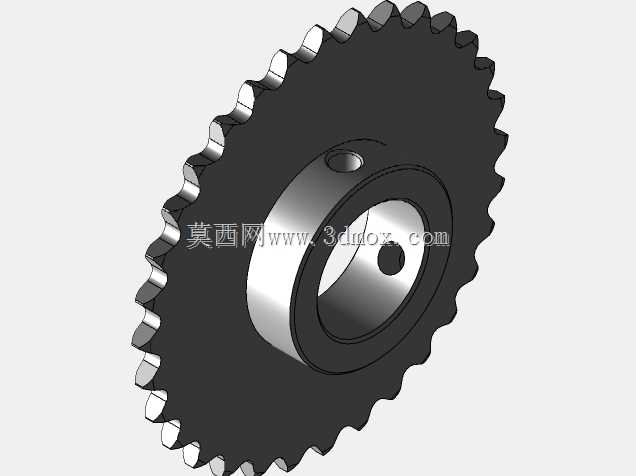

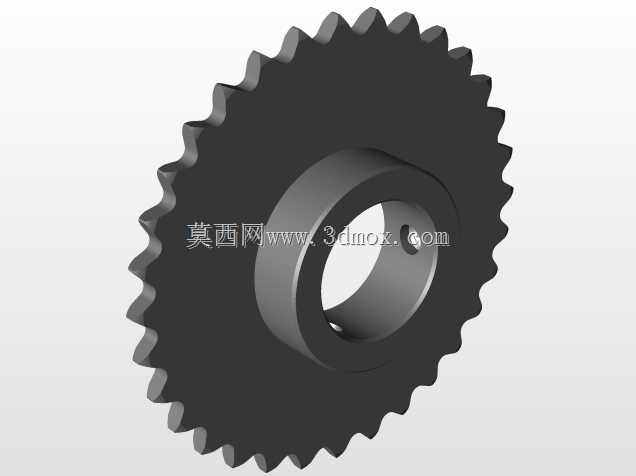

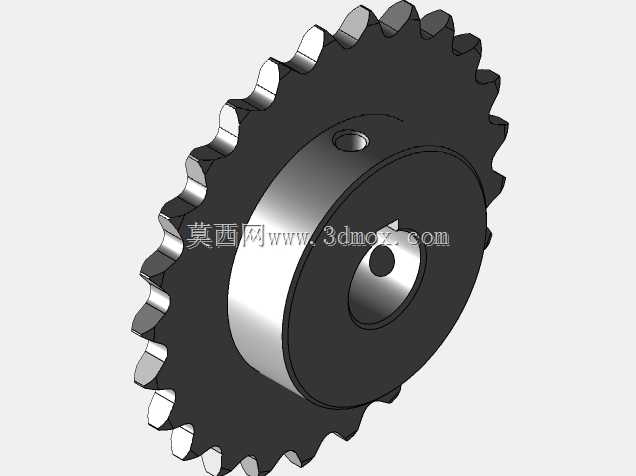

链轮作为链传动系统的核心啮合部件，广泛应用于工业输送线、农业机械、物流分拣设备、摩托车与自行车传动结构、轻工包装机械等各类需要精准动力传递的场景中，相比带传动具备传动比精准、无弹性滑动、重载下传动效率稳定、环境适应性强的优势，可在多粉尘、高湿度、温差较大的复杂工况下长期稳定运行，是机械传动领域应用范围极广的基础零部件。本次设计的可配置链轮组件，核心设计思路围绕多场景适配需求展开，打破传统固定参数链轮的选型局限，通过参数化配置逻辑覆盖绝大多数常规链传动的安装与使用需求，设计过程中充分考量了链轮与标准链条的啮合精度，齿形轮廓采用三圆弧一直线的标准齿形设计，保证链节进入与退出啮合时的顺滑过渡，有效降低啮合冲击与运行噪音，减少齿面与链节的磨损速率，延长整套传动系统的维护周期。在功能特性层面，该组件支持齿数、轴直径、键槽规格、螺纹孔位置、轮毂长度、链轮整体直径的灵活调整，可适配不同功率等级、不同安装空间的传动场景：小齿数链轮适用于高速级传动，可降低传动动载荷；大齿数链轮适用于低速重载场景，提升单齿承载能力，降低链节张力。设计时充分考虑安装边界的适配性，轮毂部分的长度与轴径参数可匹配不同规格的传动轴，键槽尺寸符合通用传动件的安装标准，无需二次加工即可完成装配；部分规格预留的螺纹孔可用于安装轴向定位挡片，避免链轮运行过程中出现轴向窜动，保证传动的同轴度精度。外形设计上，不同结构的链轮分别适配不同安装需求：带凸台的实心链轮适用于中小载荷、安装空间紧凑的场景，整体结构刚性强，传动过程形变量极小；腹板式结构的大直径链轮可在保证结构强度的前提下降低自身重量，减少传动轴的径向载荷，降低轴承的运行负荷。齿面部分的设计预留了合理的热处理加工余量，实际生产中可根据工况需求对齿面进行淬火、渗碳等硬化处理，提升齿面耐磨性能。整套链轮组件的参数化配置逻辑，可让设计人员无需从零开始建模，直接调整对应参数即可生成符合需求的链轮模型，大幅缩短传动系统的设计周期，同时参数间的关联约束可避免设计失误，比如齿距与齿数的匹配、轴径与轮毂直径的强度匹配、键槽位置与轴孔的同轴度约束都在配置逻辑中做了内置校验，保证生成的每一款链轮都符合机械设计标准，可直接用于工程出图与生产加工。在实际设备应用中，这类可配置链轮既可以用于单级链传动的动力传递，也可以配合张紧轮、多排链条组成多级传动系统，满足长距离、重载工况下的动力传输需求，在输送设备中还可配合附件链条完成物料的承载与输送，适配不同行业的个性化传动需求。
