AW6型3D打印机快换式灯丝接头结构

　　在桌面级FDM3D打印设备的日常运维场景中，灯丝更换是操作人员高频接触的操作环节，传统挤出机送丝入口的固定结构，往往需要操作人员拆解部分挤出机外壳、调整送丝轮压紧机构才能完成断丝取出或新丝穿入，遇到耗材脆断卡在送丝通道内的情况，甚至需要动用尖嘴钳、镊子等工具反复掏取，不仅耽误打印进度，操作不当还容易刮伤送丝通道内壁、碰偏加热块定位，影响后续送丝精度。这款适配AW6规格挤出机的快换灯丝接头，正是针对这类现场运维痛点做的结构优化设计，从实际装机测试的反馈来看，它不需要对原有挤出机的安装基面做破坏性改造，就能直接替换原有进料口接头，大幅降低灯丝更换的操作门槛。

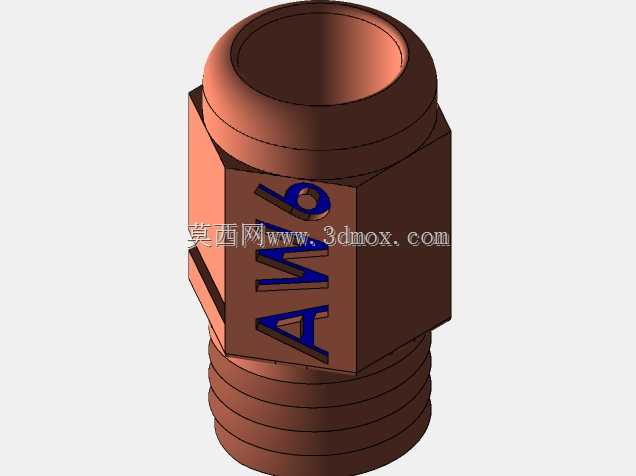

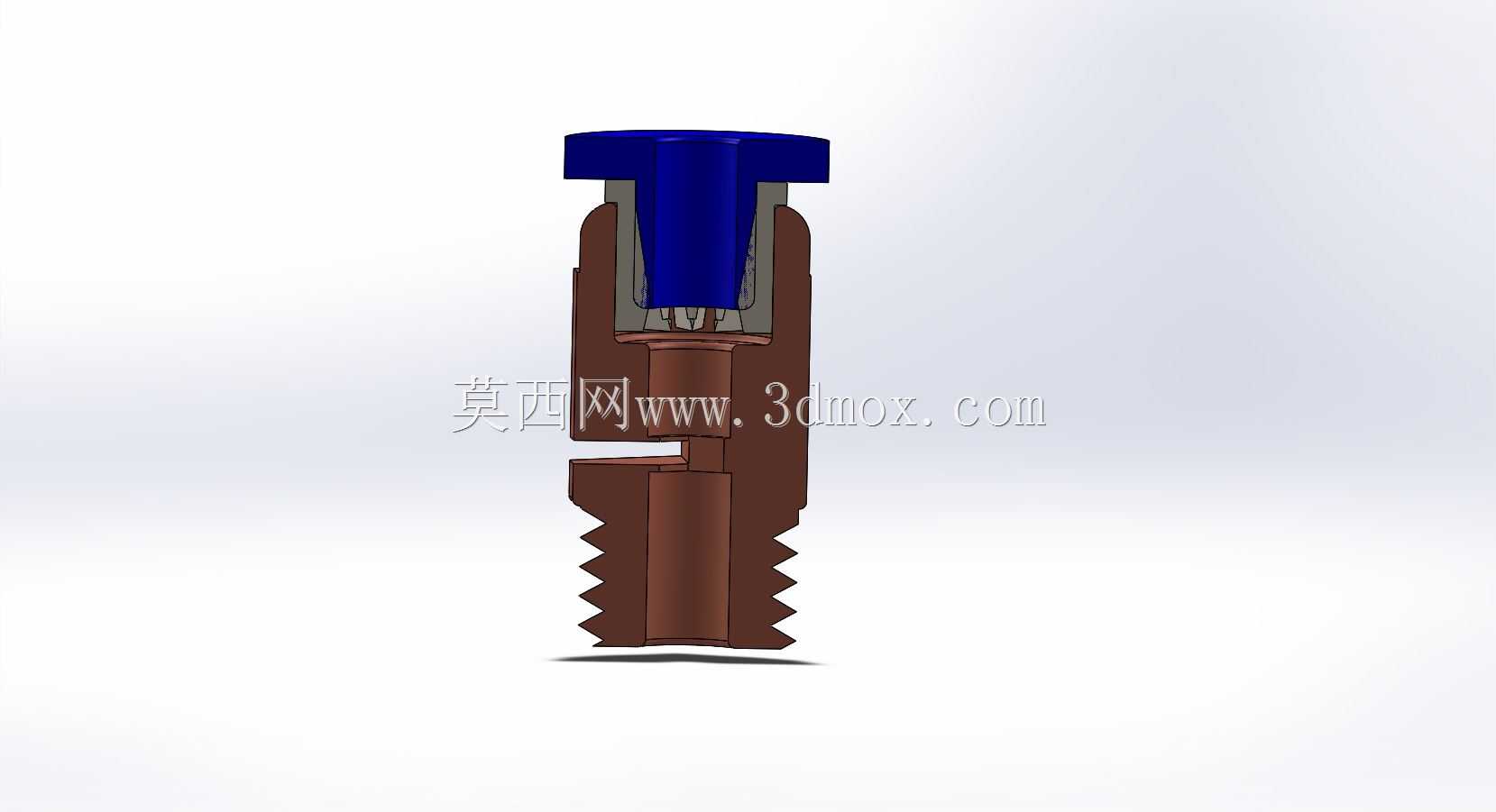

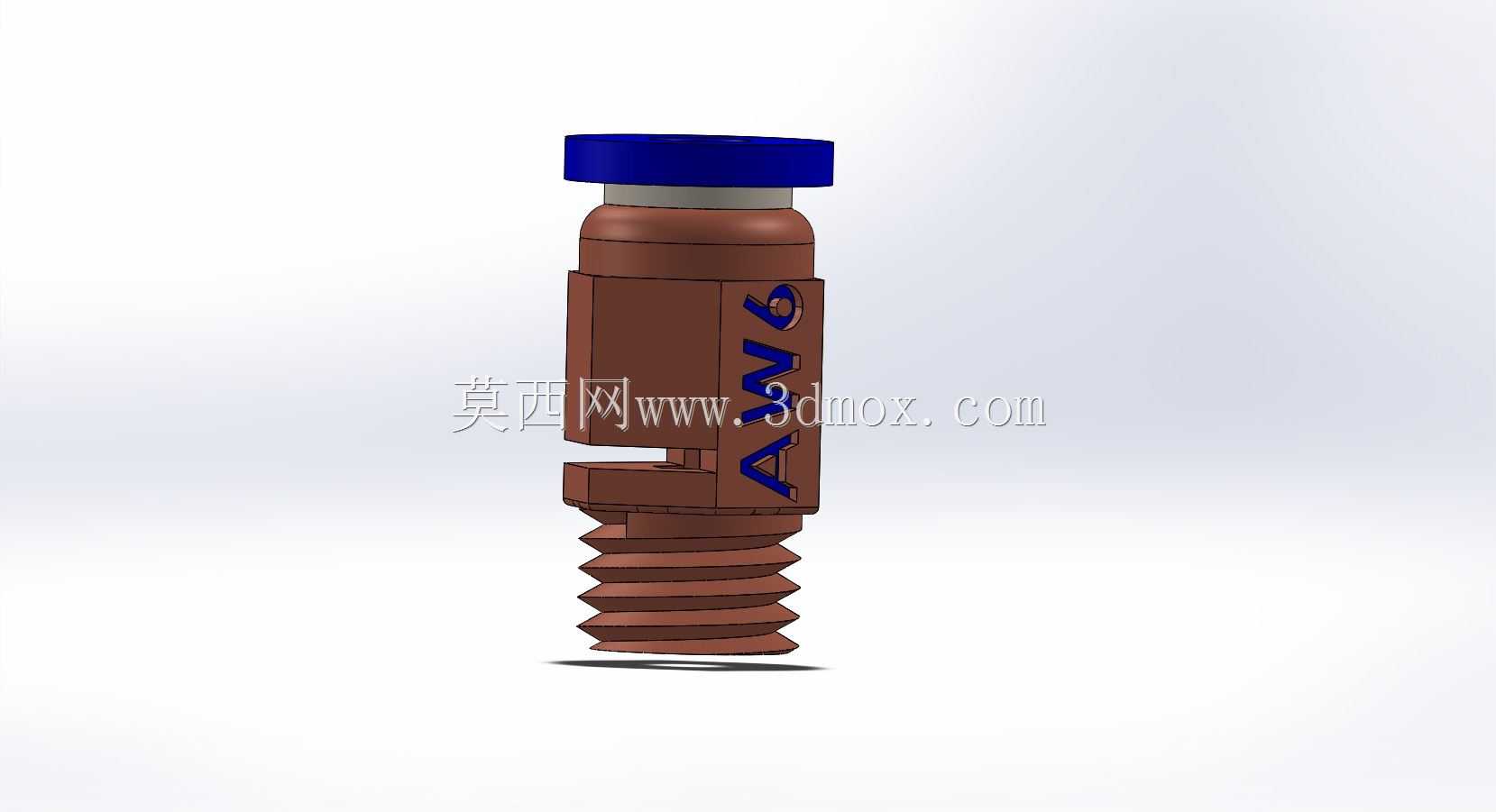

　　从结构设计逻辑来看，这款接头整体采用同轴阶梯轴式布局，下部为标准外螺纹连接段，螺纹规格匹配主流桌面级挤出机进料端的内螺纹安装孔，安装时不需要额外加工转接件，直接拧入即可完成固定，螺纹段上方设计有六角定位台阶，方便操作人员用普通开口扳手拧紧，避免安装时接头跟转导致的密封不严、送丝错位问题。接头主体中段做了轴向开槽的弹性夹持结构，当需要更换灯丝时，只需要用普通美工刀的刀头插入侧面的解锁槽轻轻撬动，就能撑开内部的弹性夹片，此时卡在通道内的残丝可以直接倒出，新的灯丝端头剪平后不需要刻意对准，直接顺着入口插入即可，松开刀头后弹性夹片自动复位，既能对灯丝形成周向的导向约束，避免送丝过程中灯丝弯折跑偏，又不会夹伤耗材表面影响送丝顺畅度。

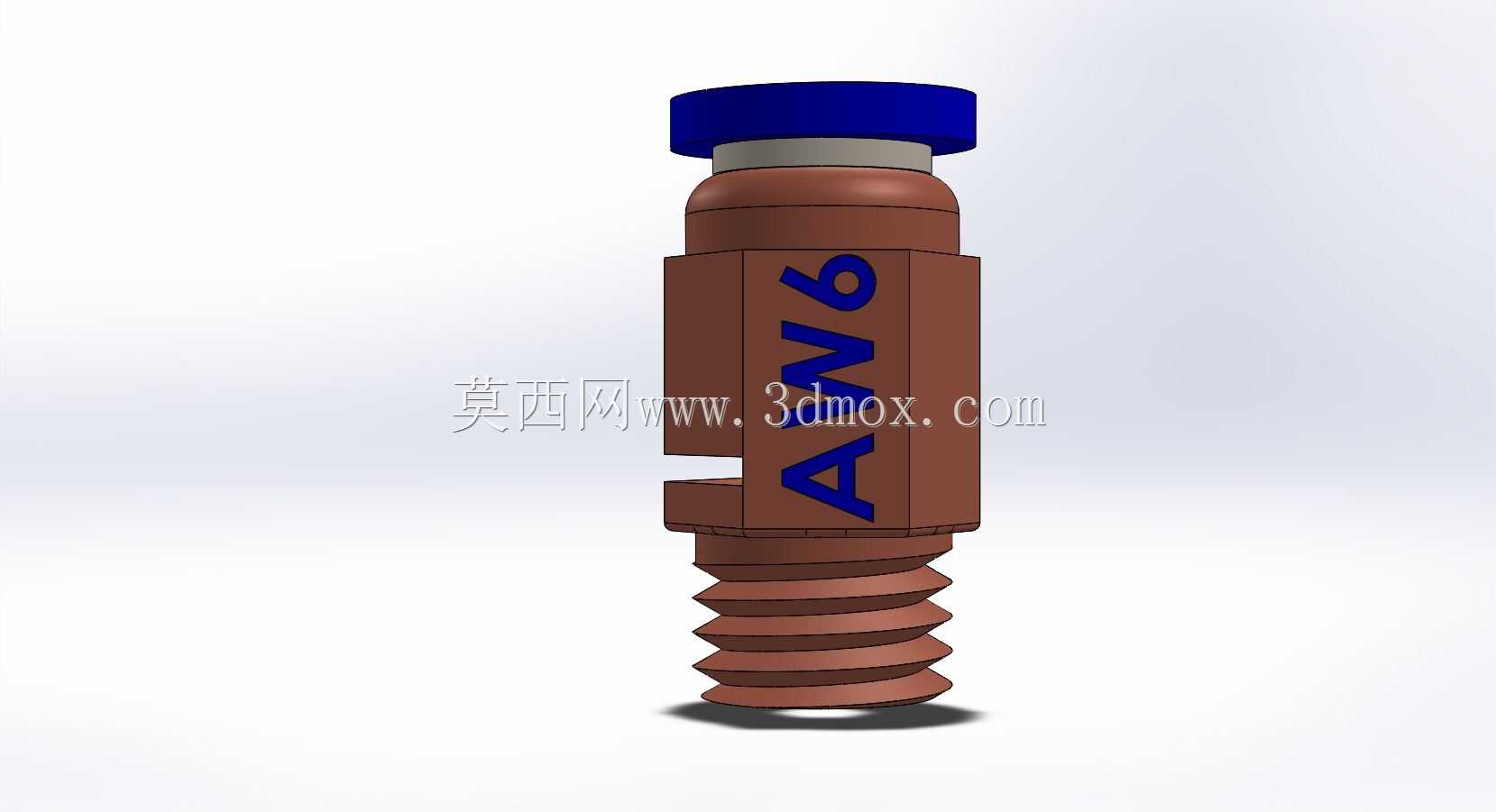

　　接头顶部设计有蓝色的限位端盖，端盖与主体之间留有0.8mm的间隙，既可以作为操作人员插拔灯丝时的手持受力位，避免手指直接接触下方温度较高的挤出机壳体造成烫伤，又能限制弹性夹片的张开行程，防止撬动解锁时夹片过度形变断裂，延长接头的使用寿命。接头的内孔做了倒圆角抛光处理，内壁粗糙度控制在Ra1.6以内，灯丝穿过时不会产生刮屑，避免耗材碎屑堆积在送丝通道内造成堵头。从安装边界尺寸来看，接头整体伸出挤出机安装面的高度仅为22mm，最大外径12mm，不会和挤出机周边的风扇罩、自动调平传感器、走线支架产生运动干涉，哪怕是加装了挤出机散热风道的机型，也能留出足够的操作空间供更换灯丝时使用。

　　实际打印作业场景中，不管是更换不同颜色的耗材做多色打印，还是打印过程中出现断丝需要紧急续接，操作人员不需要关停设备、不需要等待挤出头降温，只需要一把随手可得的美工刀就能在十几秒内完成灯丝更换操作，相比传统结构动辄三五分钟的操作时长，能有效减少打印中断导致的模型分层、翘边问题。接头侧面的AW6标识采用凹刻填漆工艺，长期使用不会因为手指摩擦、耗材擦拭导致标识模糊，方便运维人员快速识别适配机型，避免备件错装。弹性夹片的夹持力经过反复调校，既不会因为夹持过紧导致灯丝送进阻力过大，出现送丝轮打滑、挤出量不足的问题，也不会因为夹持过松导致灯丝回抽时窜动，造成打印开头拉丝、缺料等缺陷。

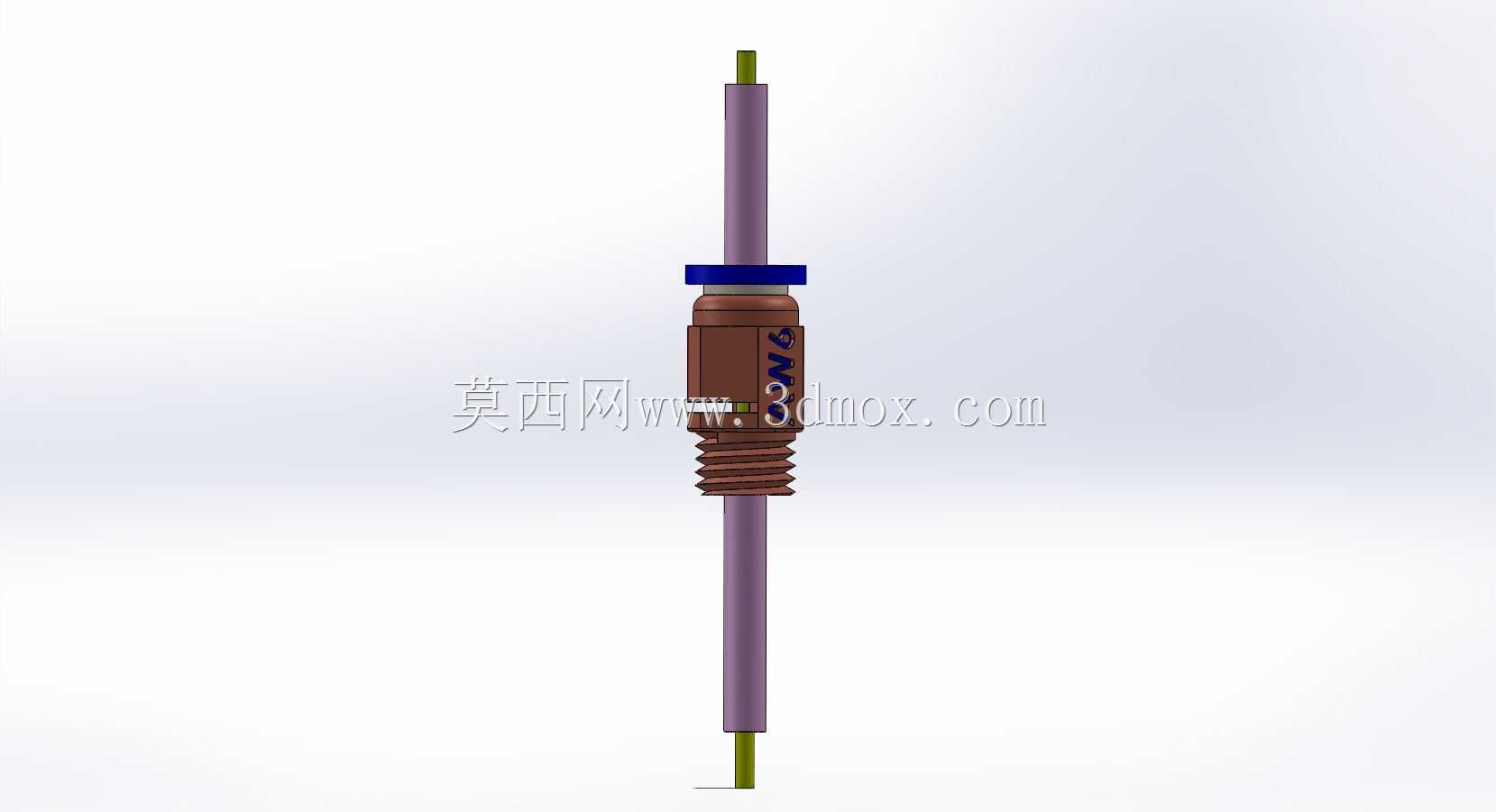

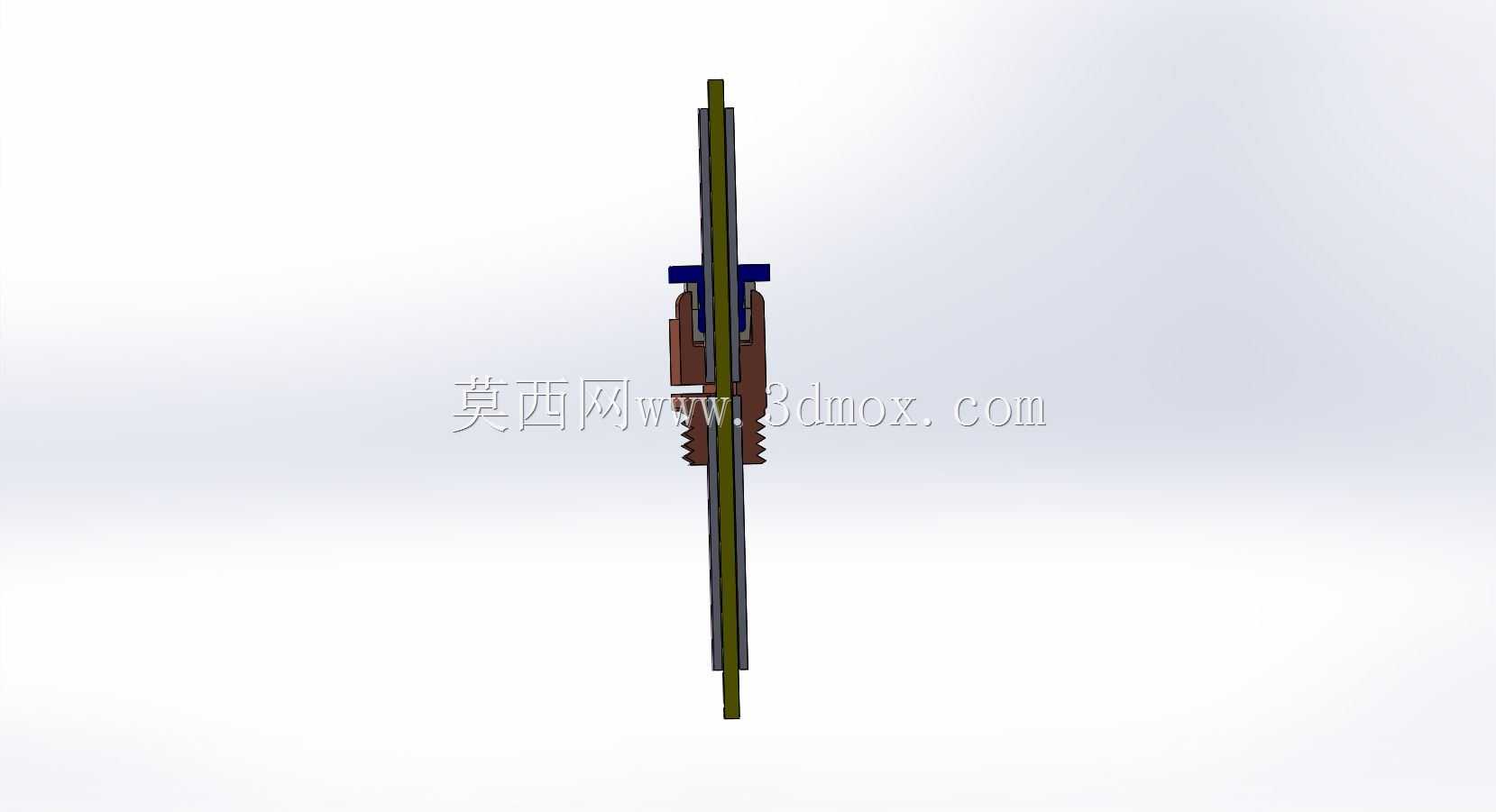

　　针对不同耗材的适配性，这款接头的内孔直径设计为2.0mm，兼容市面上主流的1.75mm直径PLA、ABS、PETG、TPU等各类FDM打印耗材，哪怕是耗材直径存在±0.1mm的公差波动，也能顺畅通过不会卡滞。接头主体采用耐高温的改性PPS材质注塑成型，长期在挤出机周边60-80℃的工作温度下不会出现形变、脆化问题，弹性部分的抗疲劳寿命经过测试可以满足超过5000次的解锁夹持循环，完全覆盖桌面级3D打印机的全生命周期使用需求。
