汽车盘式制动用博世串联双腔主缸结构

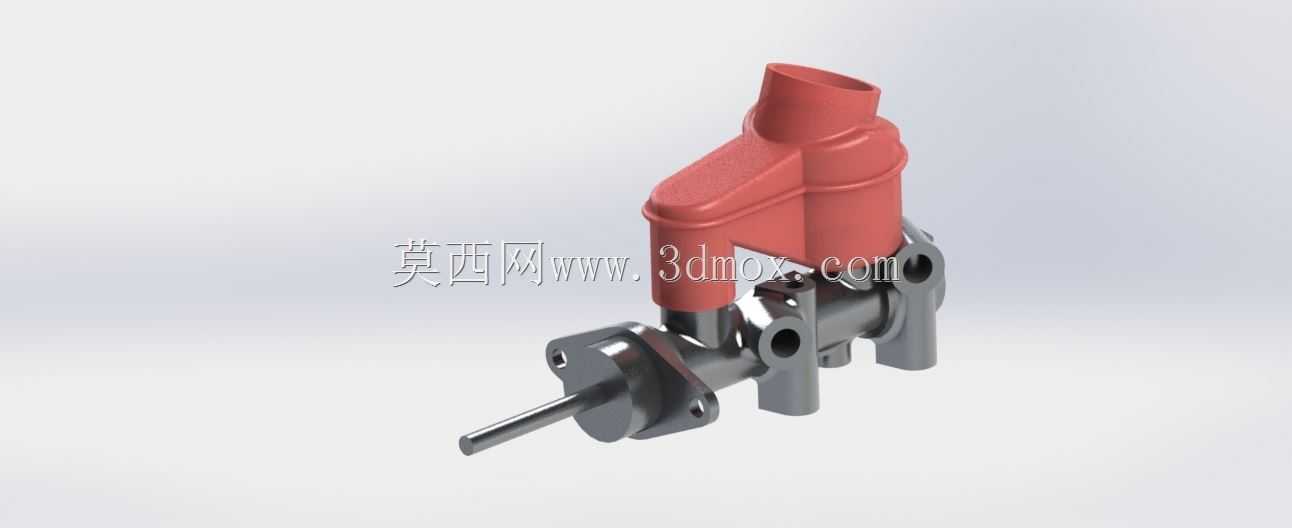

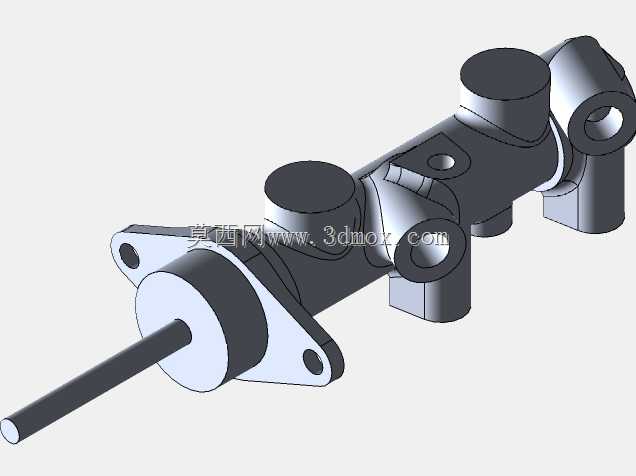

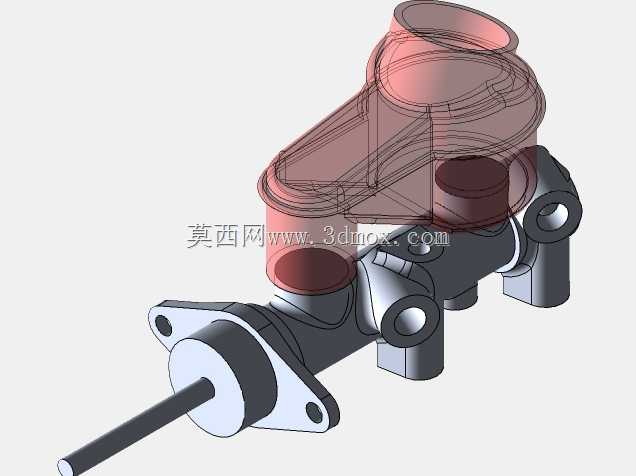

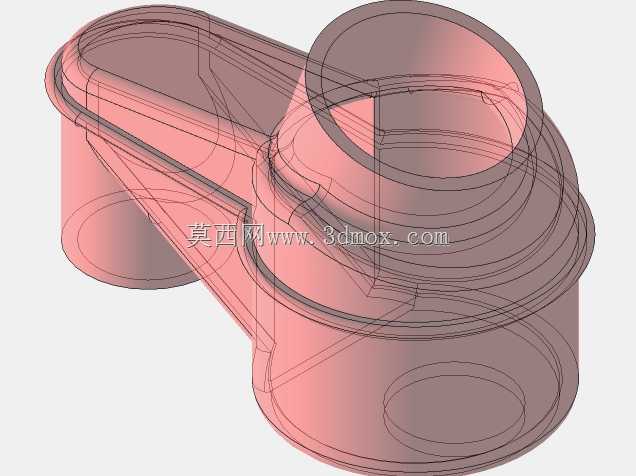

这款双腔主缸是四轮乘用车盘式制动系统的核心液压驱动部件，采用串联式结构设计，主要适配主流家用四轮车型的盘式制动回路，是制动系统中把踏板机械力转化为液压推力的核心转换单元，在整车制动安全链路中承担着压力建立、回路分配的关键作用。在实际装车场景中，该主缸通常布置在发动机舱靠近驾驶舱防火板的位置，一端通过推杆与制动踏板机构相连，另一端通过液压管路分别连接前后轴的制动卡钳，当驾驶员踩下制动踏板时，推杆推动主缸内部的活塞组移动，挤压制动液建立高压，将压力传递到各个车轮的制动分泵，推动卡钳夹紧制动盘实现车辆减速。该产品采用双腔独立回路设计，两个腔室分别对应两套独立的制动管路，即便其中一套管路出现泄漏失效，另一套回路仍能保留部分制动能力，大幅提升行车过程中的制动安全冗余，避免单回路失效后完全丧失制动能力的风险。设计过程中严格按照实车1:1比例还原结构，主缸本体采用金属材质的缸体结构，上部集成了两个红色的储液腔接口，用于连接制动液储液壶，实时补充缸内制动液，避免活塞往复运动过程中出现液量不足、气阻等问题；缸体侧面预留了多个管路安装接口与固定安装位，接口的位置、孔径均匹配量产车型的装配标准，安装边界完全参照实车布局设计，推杆伸出长度、缸体固定孔位间距都符合常规乘用车的安装尺寸要求，可直接用于制动系统的结构匹配验证、教学演示或者改装方案的结构校核。主缸的活塞密封结构采用了多级密封设计，能够在高压工况下保持良好的密封性，避免制动液泄漏导致的压力损失，同时活塞的运动行程经过精准匹配，能够匹配盘式制动器的间隙特性，保证踏板踩踏的脚感线性，避免出现前段虚位过大或者制动压力建立过于突兀的问题。上部的储液连接部分采用了异形曲面结构，既能够保证储液壶安装后的连接强度，也能避让周边的线束、管路等部件，避免装车后出现干涉问题；缸体上的固定支架采用一体化设计，安装面经过平面度适配，能够保证主缸固定后不会出现晃动，保证推杆运动过程中的同轴度，减少偏磨带来的密封件过早磨损问题，延长部件的使用寿命。
