固特异EAGLE系列科迪亚克汽车轮胎轮组

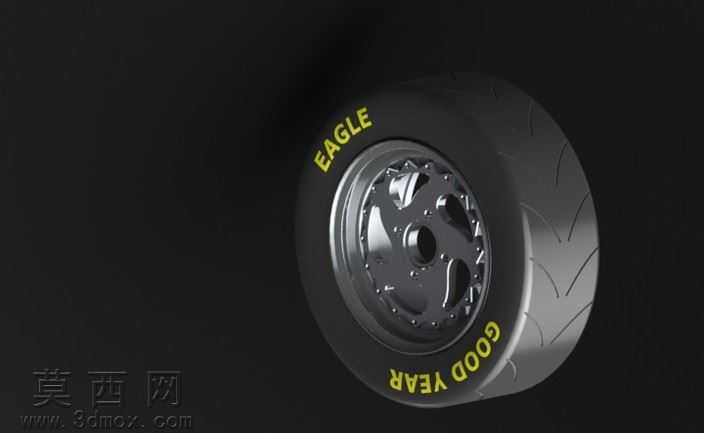

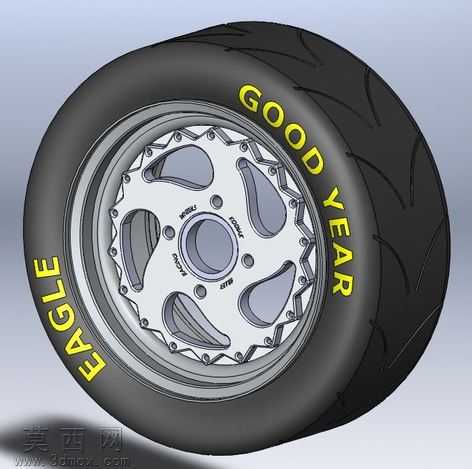

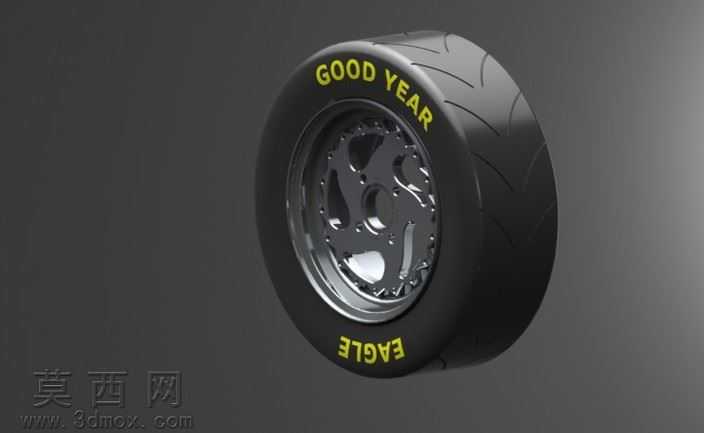

本作品为汽车行走系统核心部件的三维建模成果，还原了固特异EAGLE系列配套科迪亚克车型的轮胎与轮辋组合结构，建模过程以真实量产部件的测绘参数为基准，在三维软件中先完成基础轮廓的草绘搭建：针对轮胎部分，先绘制胎体的回转截面轮廓，通过回转命令生成胎体基础实体，再依据民用性能轮胎的胎纹设计逻辑，逐组绘制主排水沟槽、横向辅助切槽的截面路径，通过扫掠、布尔求差运算在胎面生成完整的防滑纹路，同时还原胎侧的品牌标识字符，将GOODYEAR与EAGLE字样通过包覆命令贴合在胎侧弧面，保证字符弧度与胎侧曲率完全匹配，还原真实轮胎的标识细节。针对轮辋部分，采用多步实体建模与曲面修整结合的方式，先构建轮辋的基础回转基体，匹配轮胎的胎圈座尺寸保证二者装配间隙符合真实公差要求，再对轮辐部分进行造型设计，参考性能轮毂的轻量化镂空结构，逐根绘制轮辐的流线型轮廓，通过拉伸、倒圆角、曲面切除完成镂空区域的造型，还原轮辐表面的凹凸光影结构，同时在轮辋中心构建安装定位孔、螺栓孔的装配结构，保证孔位分布、孔径尺寸符合实车装配标准。材质与渲染环节，针对不同部件匹配对应物理材质：轮胎部分采用哑光黑色橡胶材质，添加细微的颗粒质感与轻微的使用磨损纹理，还原橡胶材质的漫反射特性，避免过度反光失真；轮辋部分采用亮面镀铬金属材质，调整金属反射粗糙度，模拟抛光铝合金轮毂的镜面反射效果，同时在轮辋边缘添加轻微的磨损痕迹提升真实感；胎侧的标识字符采用明黄色哑光材质，与黑色橡胶胎体形成清晰的色彩对比。渲染阶段搭建柔和的影棚光照环境，添加主光源、轮廓光与环境补光，避免金属轮辋出现过曝的死白区域，同时通过环境贴图模拟真实的反射环境，让轮辋表面的反射内容自然不突兀，最终呈现的模型完整还原了轮胎与轮辋的装配关系，各部件结构比例准确，细节纹理清晰，既可以用于汽车装配场景的可视化展示，也可作为汽车行走系统结构教学的演示素材，帮助理解轮胎与轮辋的配合结构、性能轮胎的纹路设计逻辑。
