托森差速器机械结构三维设计

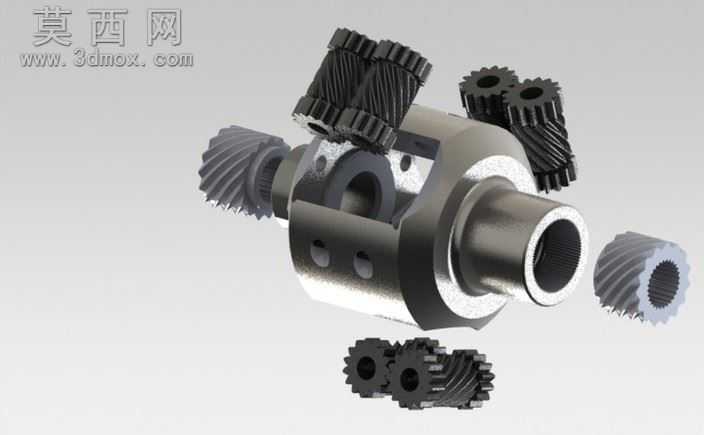

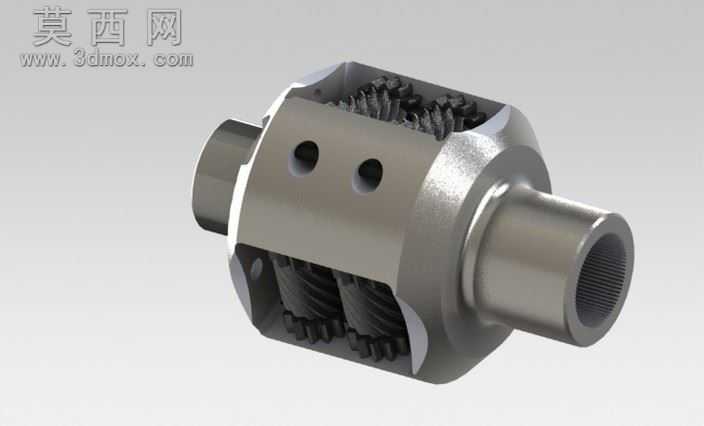

本模型为托森差速器的完整三维结构设计，依托三维建模软件完成全参数化的零件建模与整体装配，还原了托森差速器核心的自锁式差速传动结构。建模过程中首先对差速器壳体进行特征构建，通过拉伸、旋转、切除等基础建模命令完成壳体的腔体、轴孔、安装定位孔的结构设计，对壳体表面的金属切削纹理做了细节还原，保证壳体结构的尺寸精度与装配适配性。核心传动部分采用蜗轮-蜗杆啮合的齿轮组结构，建模时严格按照齿轮啮合的参数关系，对每个蜗轮、蜗杆的齿形、齿距、螺旋角进行参数化绘制，保证齿轮组之间的啮合间隙符合机械设计标准，可实现无干涉的传动运动仿真。模型装配阶段按照实际差速器的装配逻辑，依次完成左右输出轴、行星齿轮组、蜗轮蜗杆副、壳体的配合约束，对轴类零件的内花键结构做了精细化建模，还原了花键的齿形与配合公差，保证输出轴与传动部件的连接结构真实可现。材质渲染阶段，差速器壳体与传动齿轮均赋予金属合金钢材质，调整材质的粗糙度、金属度与反射参数，模拟出机加工金属零件的哑光金属质感，对齿轮啮合面做了轻微的磨损质感处理，让整体渲染效果更贴近真实工业零件的视觉表现。设计过程中重点还原托森差速器的核心工作原理结构，即通过蜗轮蜗杆传动的不可逆性实现差速自锁，当两侧车轮出现转速差时，蜗轮蜗杆副的摩擦阻力会自动分配扭矩到附着力更强的车轮，避免车轮打滑，模型的结构完全遵循SAE相关设计标准，可用于汽车传动系统的教学演示、结构原理分析以及相关改装设计的参考，所有零件的尺寸参数均参考实际量产托森差速器的设计规范，装配完成后可进行运动仿真模拟，直观展示差速器在不同转速差下的工作状态，清晰呈现内部齿轮组的传动逻辑与自锁过程。
