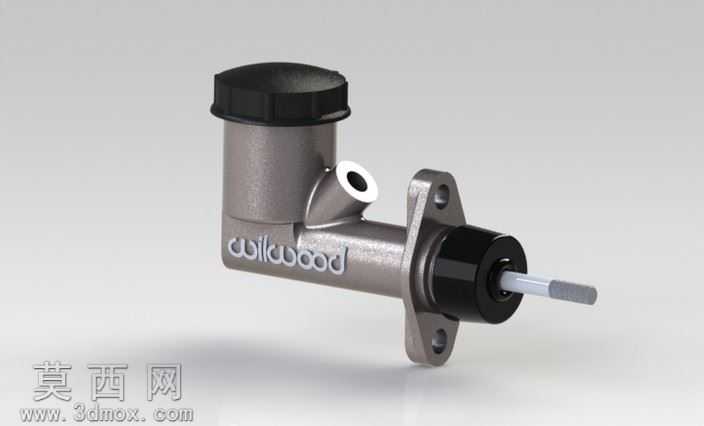

Wilwood液压制动主缸三维结构模型

本模型为Wilwood品牌5/8规格液压制动主缸的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了制动主缸的全部结构细节。建模阶段首先梳理制动主缸的功能逻辑与装配关系，将整体结构拆分为储液腔壳体、活塞推杆组件、安装法兰、出油接口、密封端盖五大核心模块，逐一对各零件进行特征建模：储液腔部分采用回转特征构建主体筒身，顶部预留储液罐安装的卡扣定位结构，侧面加工出倾斜布置的出油接口，接口处还原了内螺纹与密封面的细节特征；安装法兰采用拉伸切除特征制作，精准还原两个螺栓安装孔的位置与沉孔结构，保证模型可直接用于虚拟装配验证；活塞推杆组件还原了金属推杆的轴段结构、端部的防尘密封胶套、以及缸体内部的活塞限位结构，所有配合面的尺寸公差均参考液压制动元件的行业标准设置，可直观展示主缸的动作行程与装配关系。材质渲染阶段针对不同零件的物理属性进行材质匹配：缸体主体采用铸铝材质，还原金属表面的哑光磨砂质感与细微的铸造纹理；顶部油壶盖、端部密封端盖采用黑色工程塑料材质，调整粗糙度参数还原塑料件的半哑光质感；金属推杆采用抛光钢材材质，添加轻微的金属反光效果；出油接口处的密封衬套采用橡胶材质，还原软质材料的漫反射特性。场景搭建时采用浅灰色纯色背景，搭配柔和的三点布光，主光源从侧上方照射突出缸体表面的品牌标识浮雕细节，辅光源弱化阴影死角，轮廓光勾勒零件的边缘结构，最终渲染效果清晰展示主缸的整体外观与结构层次。设计过程中重点考量液压制动主缸的功能实现逻辑，储液腔与活塞腔的连通孔位置、活塞的行程限位结构、安装法兰的受力角度均经过合理性校验，模型不仅可用于制动系统的原理展示，也可作为改装车制动系统设计、液压元件教学的参考素材，帮助设计者直观理解制动主缸的工作原理与结构组成，为后续的性能仿真、装配干涉检查提供精准的三维模型基础。
