标准两板型塑料注射成型模具结构

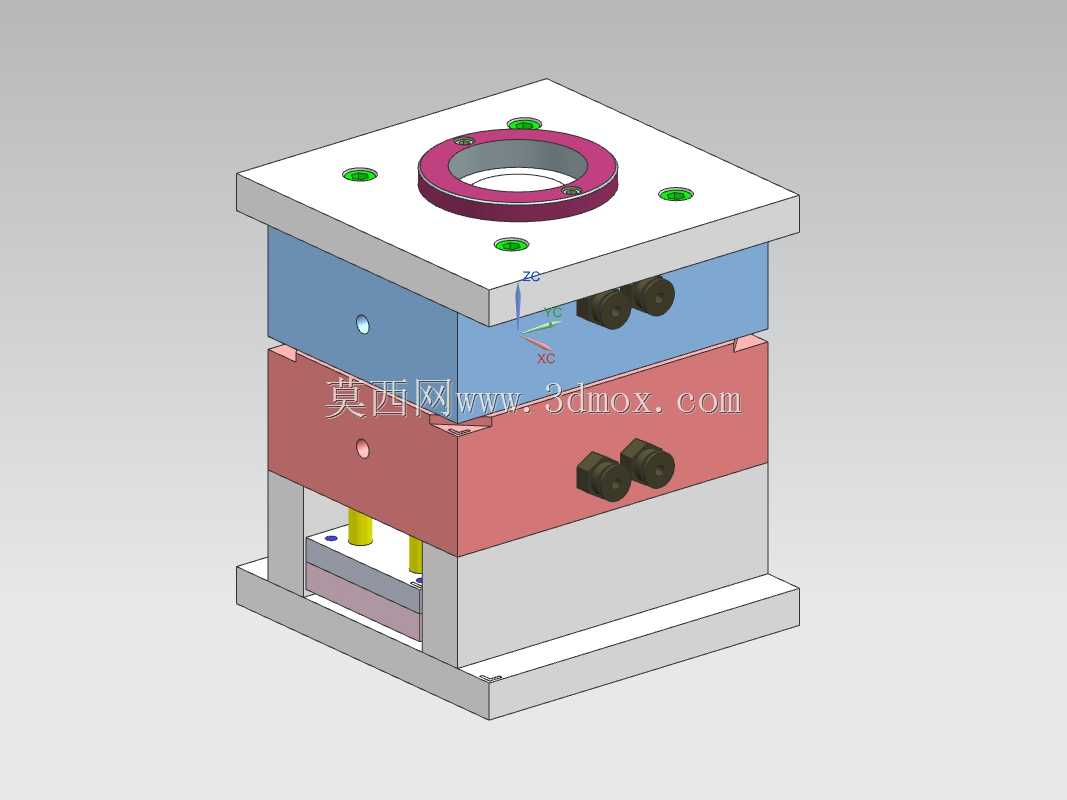

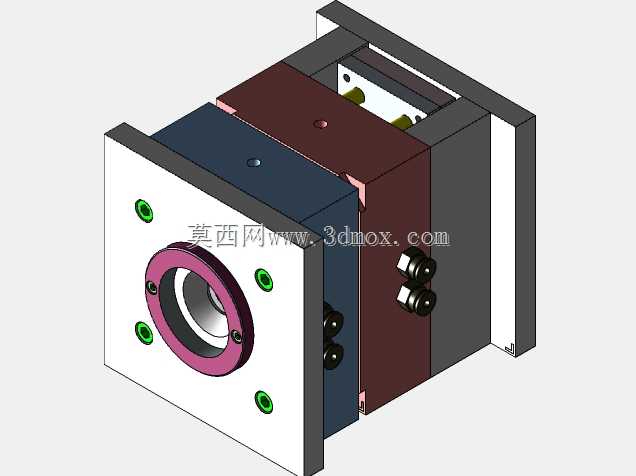

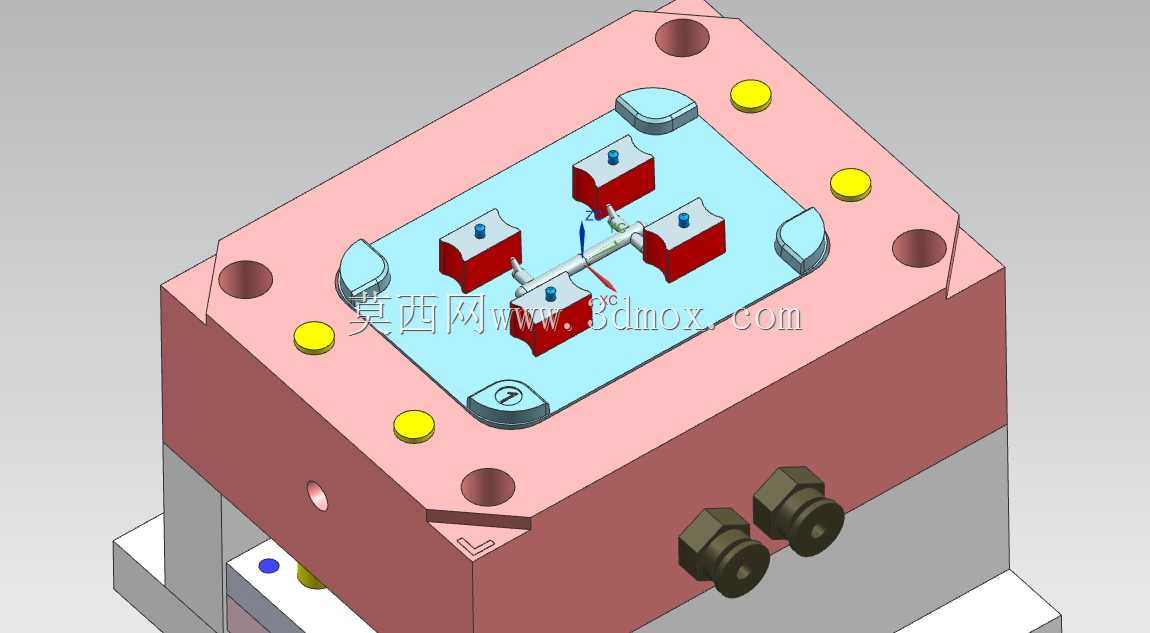

这套塑料注射成型模具为典型的两板模结构，主要应用于批量热塑性塑料制品的注塑生产场景，适配常规卧式注塑机安装使用，可覆盖电子外壳、日用塑料配件、小型工业结构件等多类塑料制品的成型需求，是中小尺寸塑料件量产环节的核心工艺装备。从实际用途来看，该模具通过合模、注射、保压、冷却、开模顶出的完整工序循环，将熔融状态的塑料原料注入闭合模腔，待冷却固化后得到与型腔轮廓完全一致的合格塑料制件，整套结构兼顾了成型稳定性与加工维护的便捷性，适配绝大多数通用热塑性塑料的加工要求。在功能特性上，模具采用上下分层的标准模架布局，顶部设置定位圈与注塑机射嘴精准对位，保证注射过程中熔料无溢漏；定模部分开设主流道、分流道结构，将熔料均匀输送至模腔各个位置；动模侧集成冷却水路与侧抽芯结构，可实现带侧凹特征塑料件的顺利脱模，底部顶出机构采用均匀排布的顶杆设计，顶出过程受力均衡，避免制件顶出变形、顶白等常见成型缺陷；模架四周设置多组导柱导套配合结构，合模过程中实现精准导向，保证定动模合模精度，避免型腔错位导致的制件飞边、尺寸超差问题。设计思路上，整套模具遵循标准化模架设计规范，优先选用通用规格的模架配件，降低后续加工与维护成本；冷却水路采用环绕型腔的排布方式，保证模腔各区域冷却速率均匀，缩短成型周期的同时减少制件翘曲变形风险；侧抽芯结构采用斜导柱驱动的滑块设计，动作可靠无卡滞，适配带侧孔、侧凹特征的塑料件成型需求；安装边界方面，模具整体外形为方正的叠层结构，顶部定位圈尺寸、底部安装孔位均匹配常规吨位卧式注塑机的装模要求，上下模厚度适配注塑机的最大开模行程，无需额外改装即可直接上机安装调试，模具的吊环位置、锁模结构均符合注塑生产的安全操作规范，可直接用于实际生产场景的模具设计参考与工艺验证。
