高精度塑料轴注塑成型模具结构设计

这款精密注塑模具主要面向小尺寸精密塑料轴类零件的批量注塑生产场景，适配电子配件、小型传动组件、精密管件配套塑料轴套类零件的加工需求，这类塑料轴零件常应用于小型家电传动结构、消费电子内部连接组件、精密仪器定位轴类部件中，对成型后的尺寸精度、形位公差有着极高要求，一旦尺寸偏差超出允许范围，会直接导致后续装配卡滞、传动间隙过大、配合松动等问题，直接造成整套组件报废。

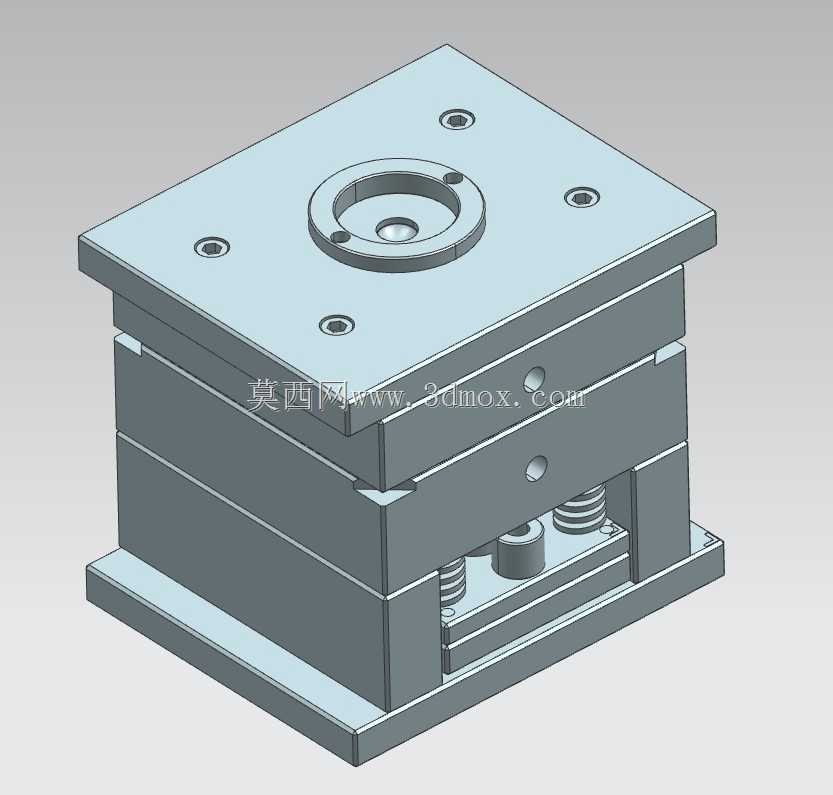

模具采用标准两板模带弹簧复位的结构布局，整体采用上下分层的模架设计，底部安装基准面做了平整化处理，可直接适配常规卧式注塑机的工作台安装定位槽，安装边界预留了充足的锁模螺丝孔位，无需额外加工转接板即可完成上机装夹，模架整体外形方正，边角做了工艺倒角处理，避免吊装、拆装过程中出现磕碰划伤的问题。

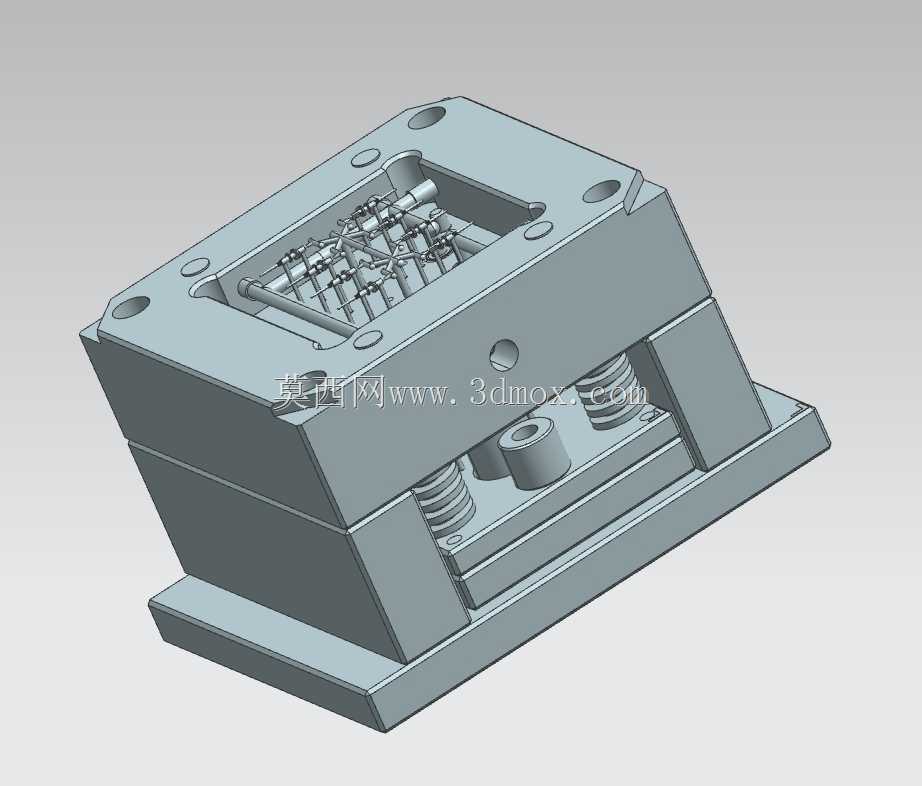

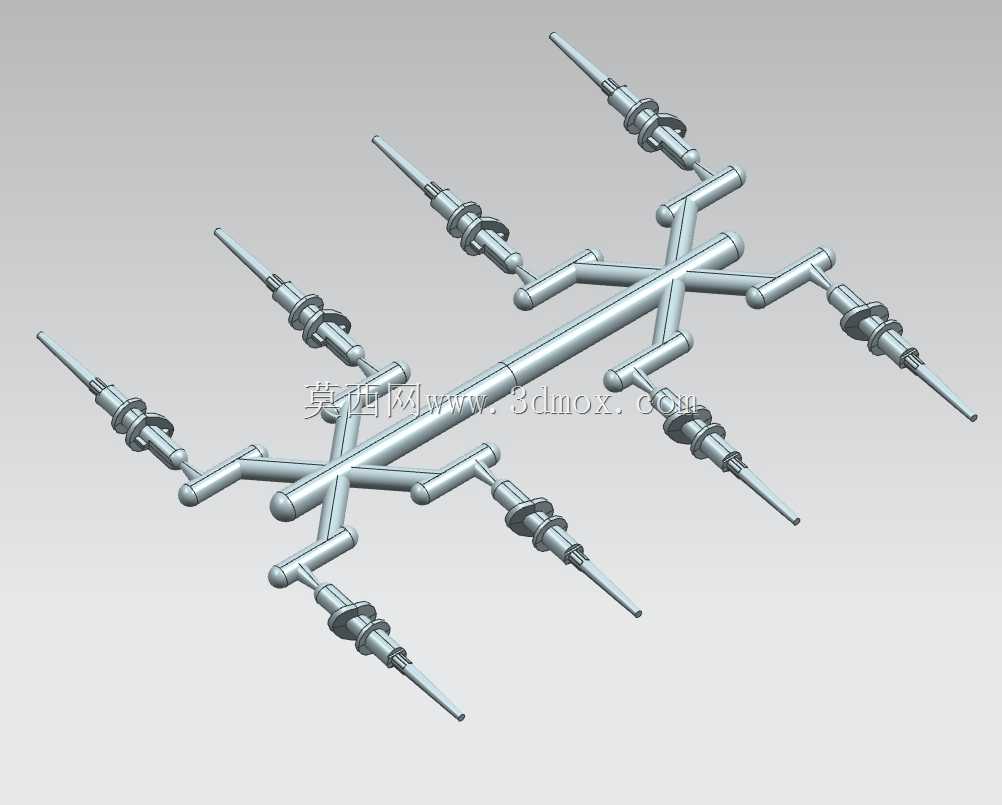

模具的核心成型型腔围绕塑料轴的产品结构做了阵列式排布，可在单次注塑周期内完成多件塑料轴的同步成型，有效提升批量生产的加工效率；型腔部分针对塑料轴的同轴度要求做了对中定位设计，合模时依靠导柱导套的精密配合保证上下模的对位精度，将成型过程中的错位偏差控制在极小范围内。模具内部设置了弹簧辅助复位结构，开模过程中可带动顶出机构自动回位，避免顶杆残留位置偏差影响下一次合模的精度，同时内部流道采用平衡式布局，保证注塑过程中熔融塑料可以均匀填充到每一个型腔内部，避免出现缺胶、飞边、收缩不均的成型缺陷。

设计过程中重点围绕塑料轴0.02毫米以内的尺寸公差要求做了结构优化，型腔的成型面做了抛光处理，减少注塑件脱模时的阻力，避免塑料轴表面出现拉伤、毛刺的问题；顶出机构的顶出位置设置在塑料轴的非配合端面，防止顶出痕迹影响零件的装配精度；冷却水路围绕型腔做了环绕式布置，保证成型过程中型腔各区域温度均匀，减少塑料冷却过程中的收缩变形，确保成型后的塑料轴尺寸稳定、同轴度达标，可直接满足后续精密装配的使用要求，无需额外的二次修整加工。
