三维扫描激光翼型注塑模具结构设计

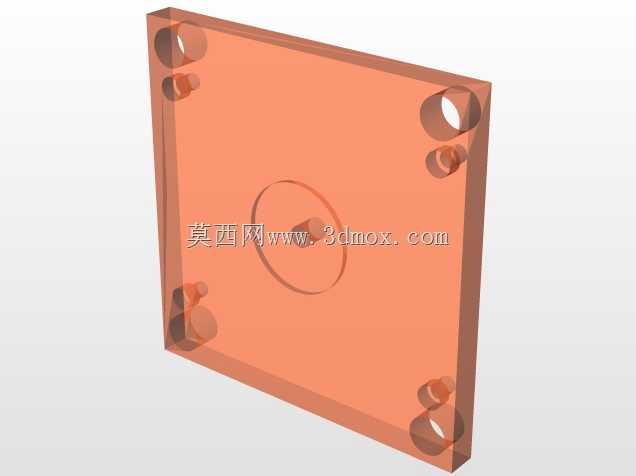

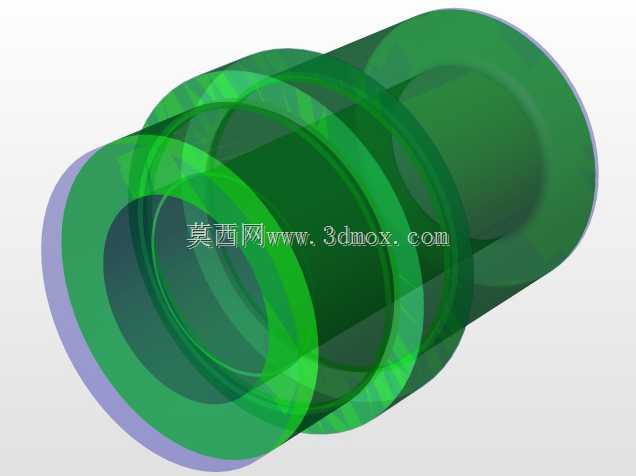

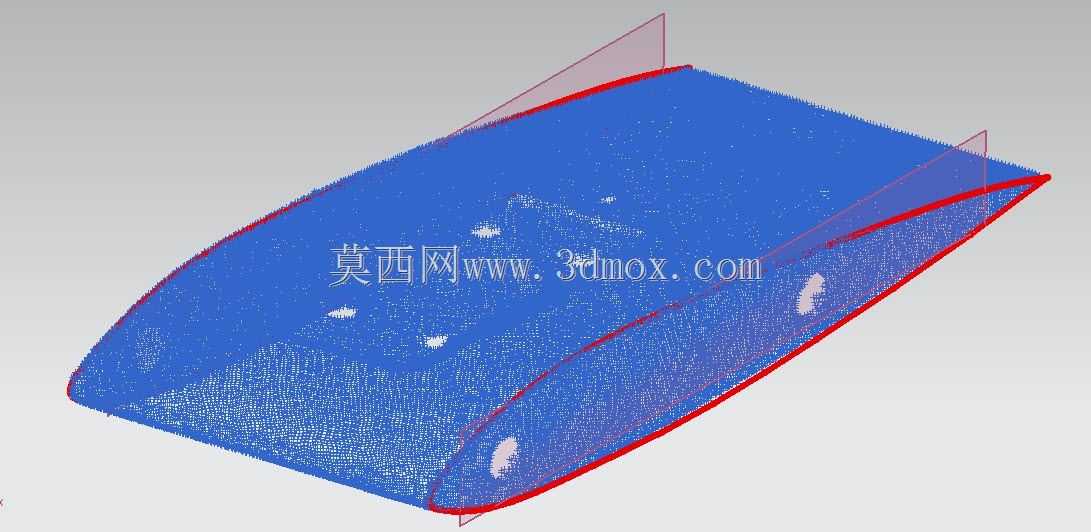

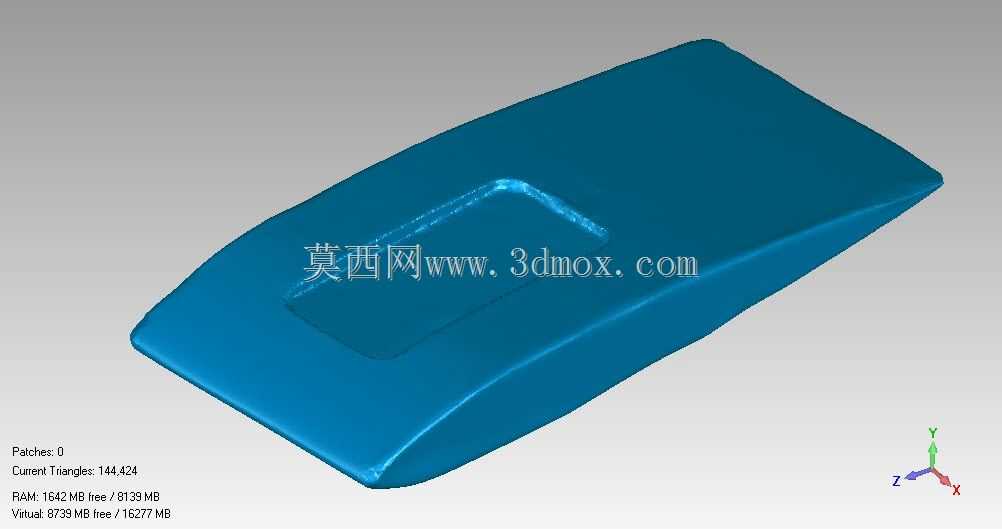

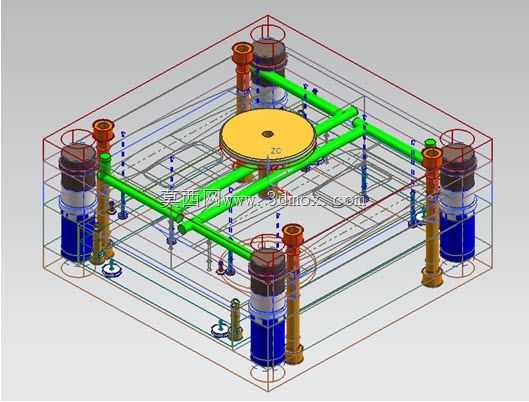

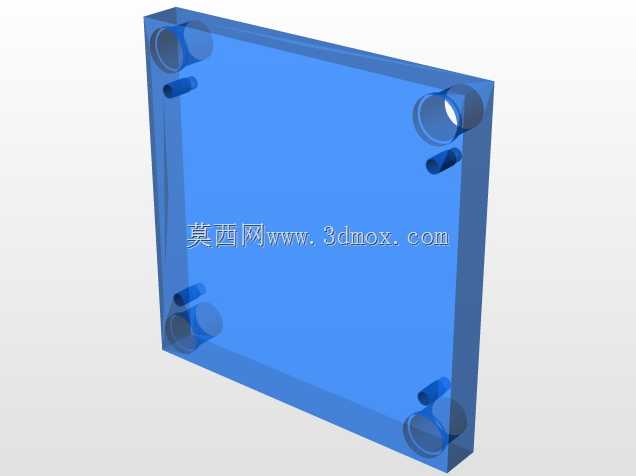

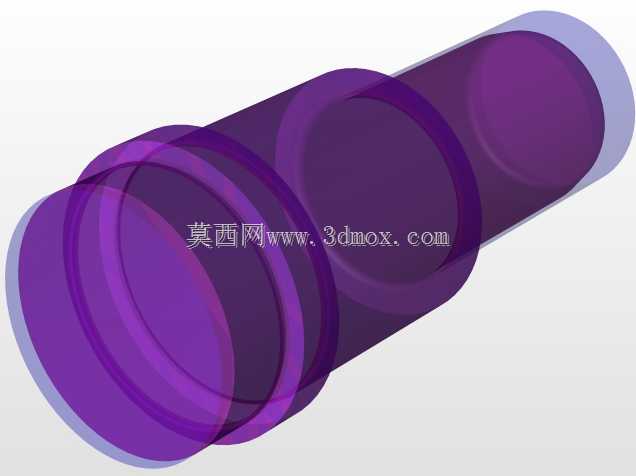

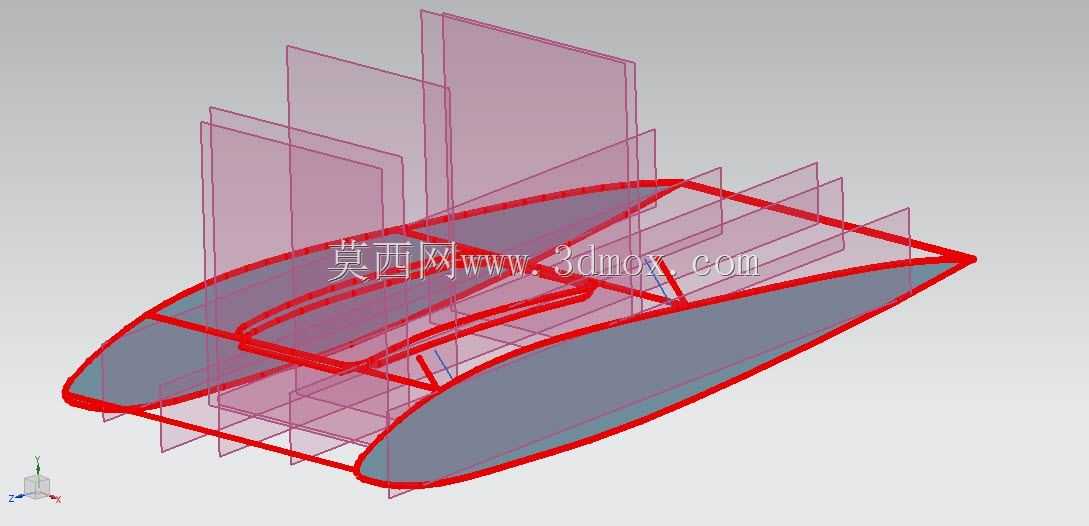

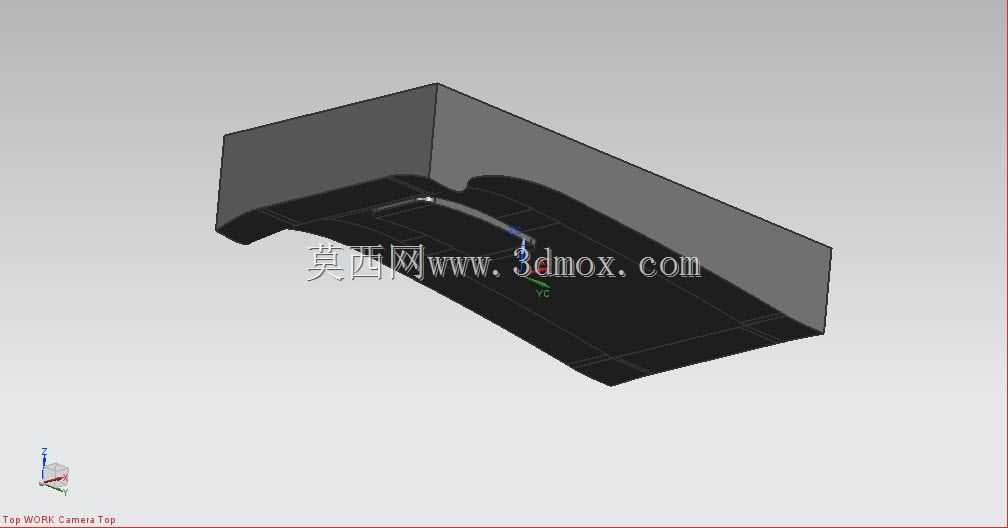

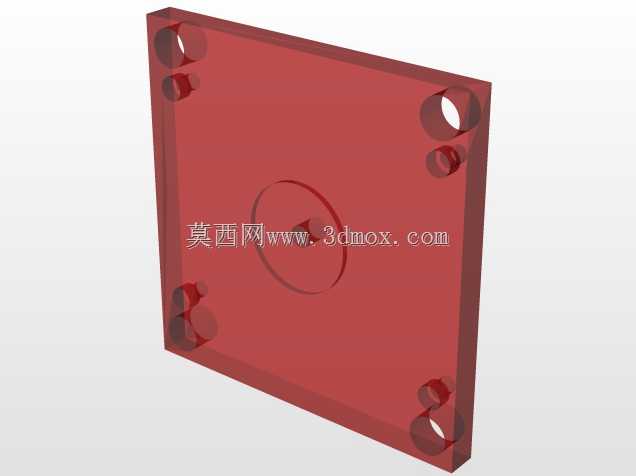

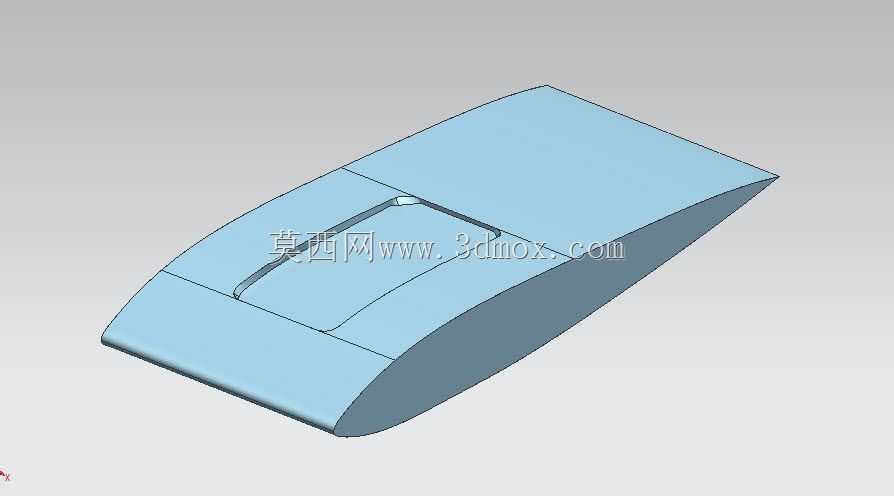

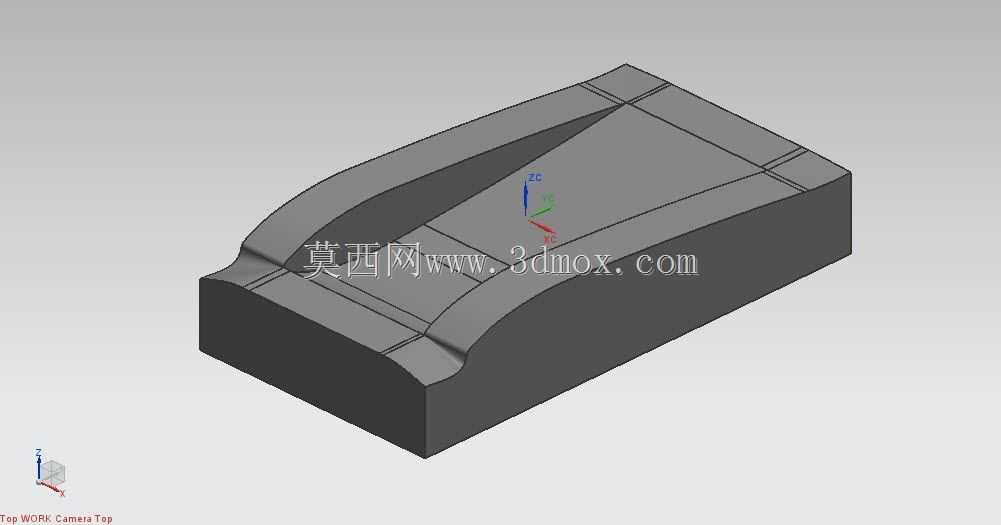

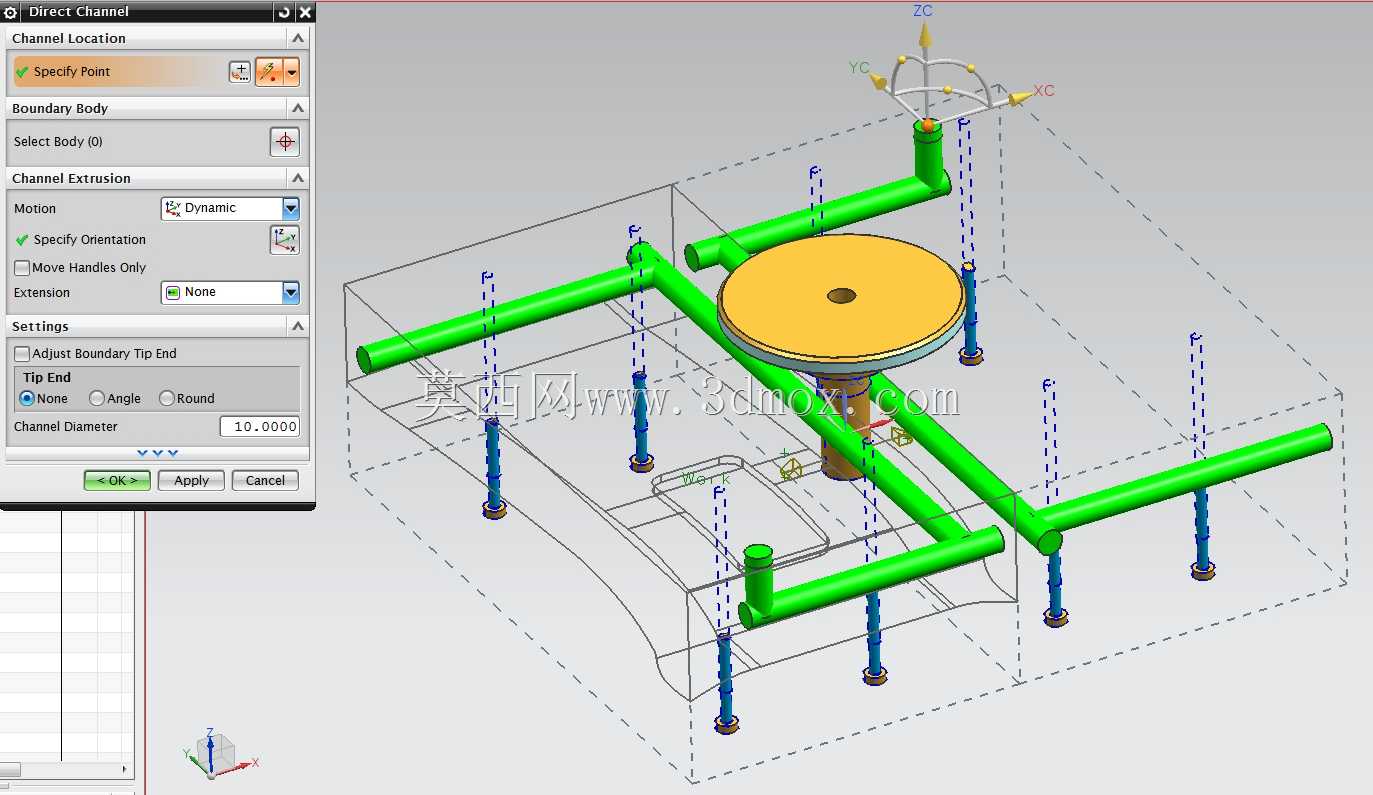

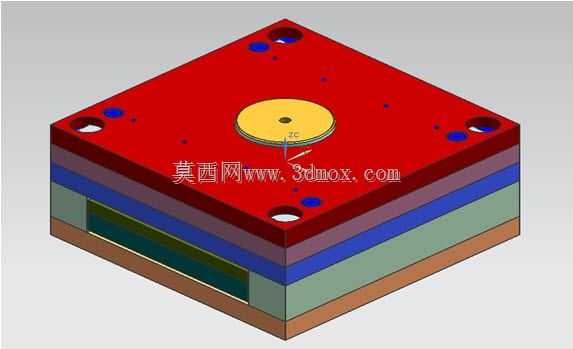

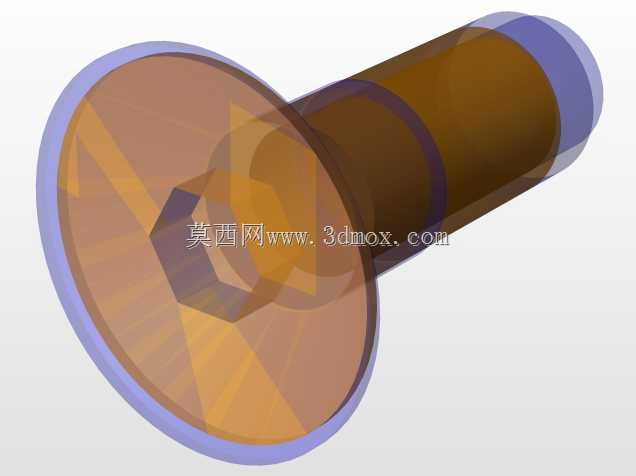

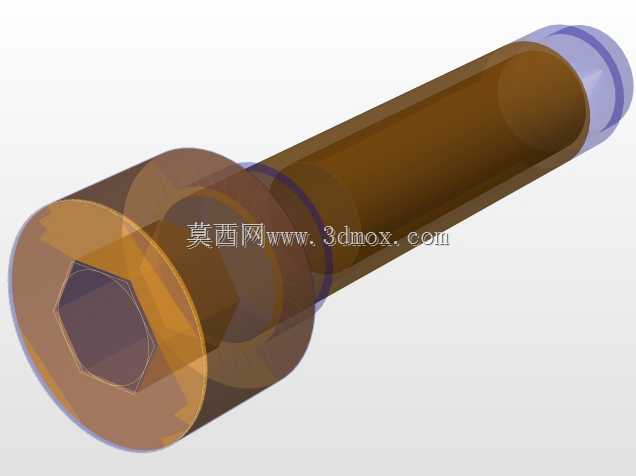

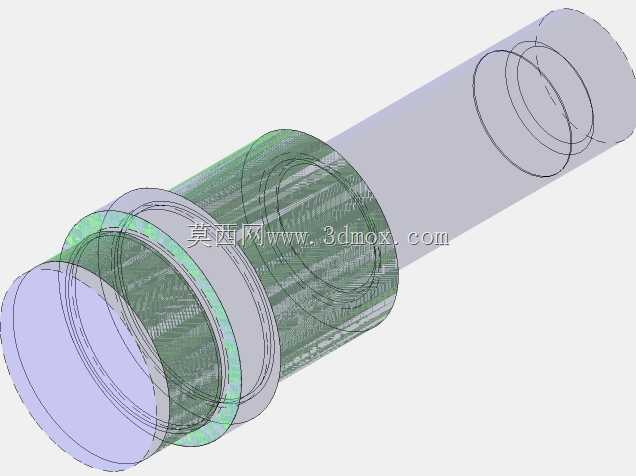

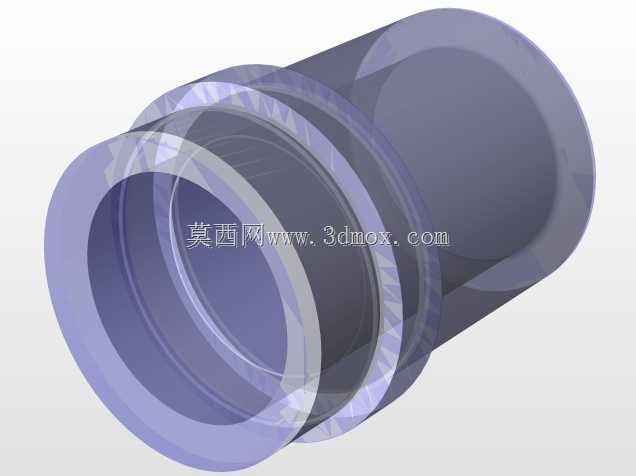

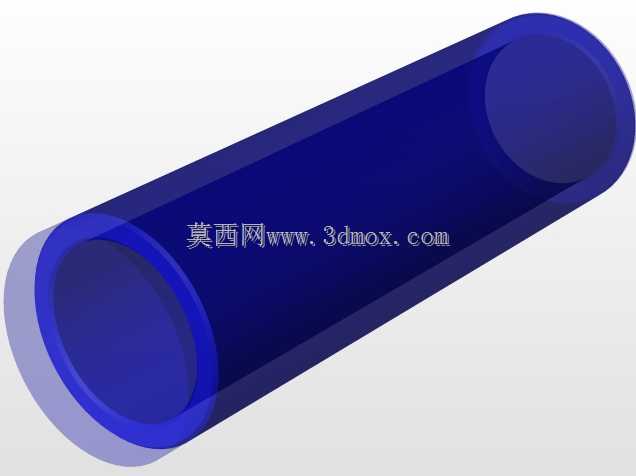

这套模具结构主要应用于航空航天领域翼型类零部件的注塑成型生产，针对三维扫描获取的异形翼型曲面特征，完成从扫描点云到实体模具的结构转化，适配小批量高精度翼型结构件的试制与量产需求，可满足航空模型、小型无人机翼型结构件、流体实验翼型试样等产品的注塑加工场景，解决异形曲面翼型件传统开模周期长、曲面精度难保证的痛点。整套模具采用一模一腔的布局结构，围绕翼型产品的成型需求，合理规划了浇注系统、冷却回路、导向定位、顶出脱模的全流程结构。浇注系统采用平衡式流道布局，绿色标识的流道路径从中心进料位置向四周均匀延伸，保证熔融塑料能够平稳填充型腔各个区域，避免翼型薄壁区域出现缺胶、熔接痕等成型缺陷，进料口设置在翼型结构的非外观装配面，减少后续浇口处理的工作量，保证翼型工作面的表面质量。冷却系统采用多组环绕式水路布局，蓝色标识的冷却水路沿着型腔、型芯的轮廓均匀排布，能够在注塑保压完成后快速带走模腔内的热量，缩短成型周期，同时保证翼型曲面各个区域冷却速率一致，避免因冷却不均导致的产品翘曲、变形，保证翼型的气动外形精度符合设计要求。导向定位系统采用多组高精度导柱导套结构，分布在模具的四个对角位置，合模过程中能够精准定位型芯与型腔的相对位置，避免合模错位导致的产品壁厚不均、飞边等问题，导柱配套的耐磨衬套能够提升模具的开合模寿命，适配大批量生产的反复开合需求。顶出脱模结构采用多顶杆均匀分布的布局，顶出位置避开翼型的工作面与装配定位面，顶出过程中受力均匀，避免顶出过程中产品出现变形、顶白等缺陷，保证成型后的翼型件能够顺利从模腔中脱出。整套模具的安装边界适配常规卧式注塑机的装模尺寸，模架采用标准模架改制，上下模的安装孔位、定位圈尺寸符合通用注塑机的装模规范，不需要额外改装设备即可直接上机生产，模具的闭合高度、开模行程预留了足够的操作空间，方便后续的模具维护与配件更换。在设计过程中，针对三维扫描获取的翼型点云数据，先完成曲面的重构与误差修正，再围绕翼型的曲面特征拆分型芯与型腔，保证分型面贴合翼型的自然轮廓，避免分型线影响翼型的气动性能，同时在易困气的区域设置了排气结构，减少成型过程中的气泡、烧焦等缺陷。
