糖浆勺子注塑成型模具结构设计

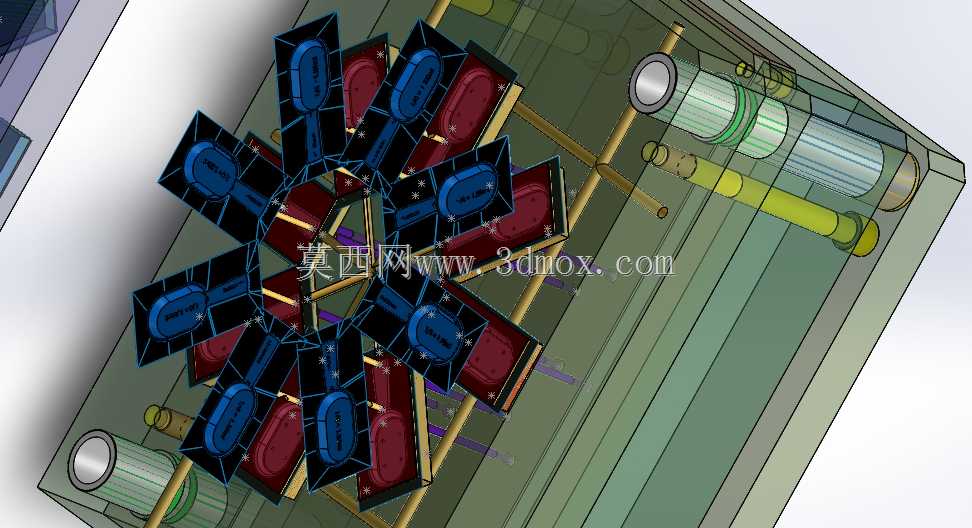

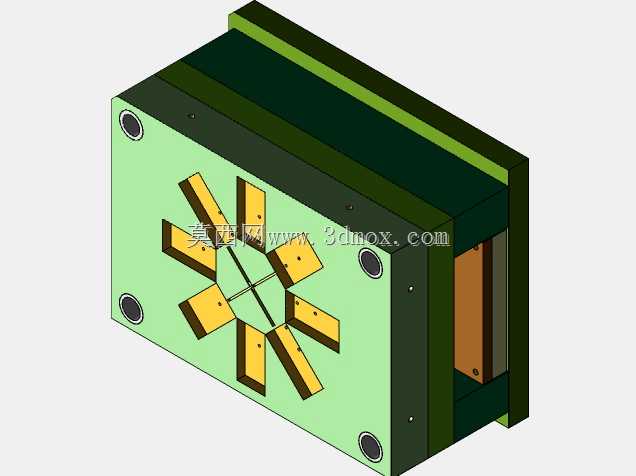

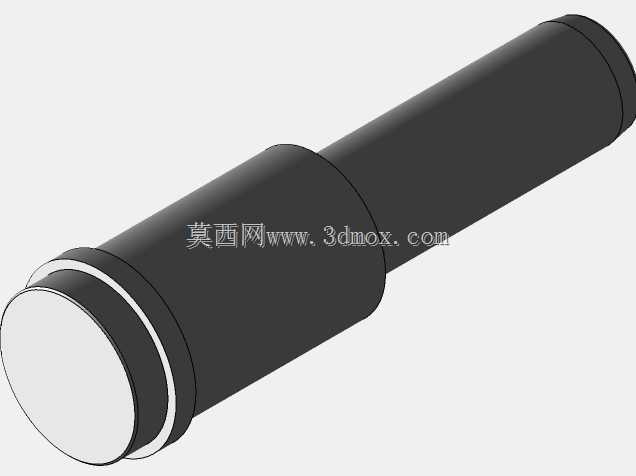

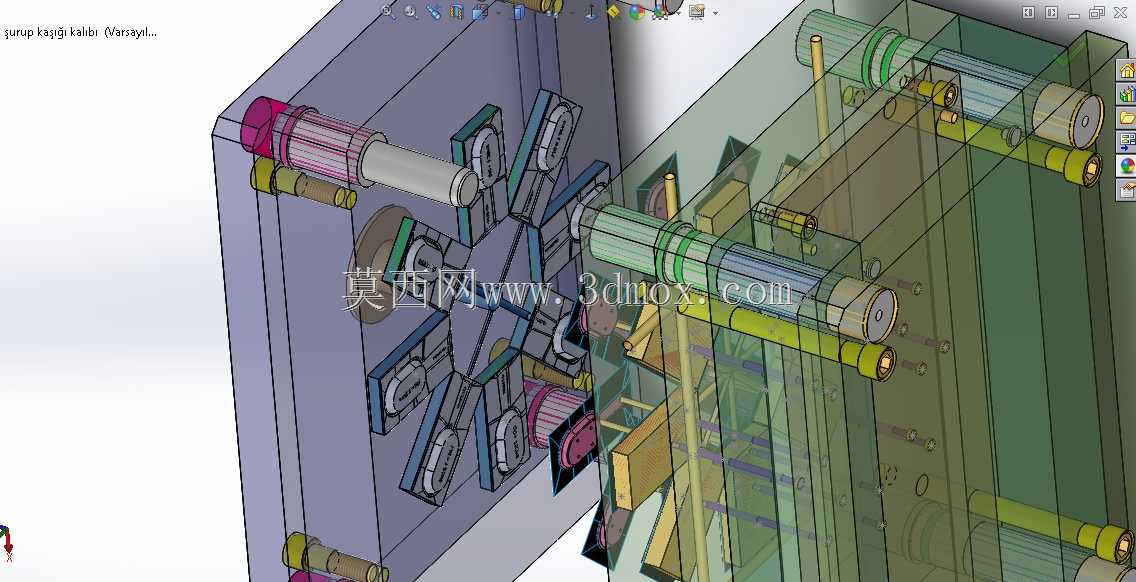

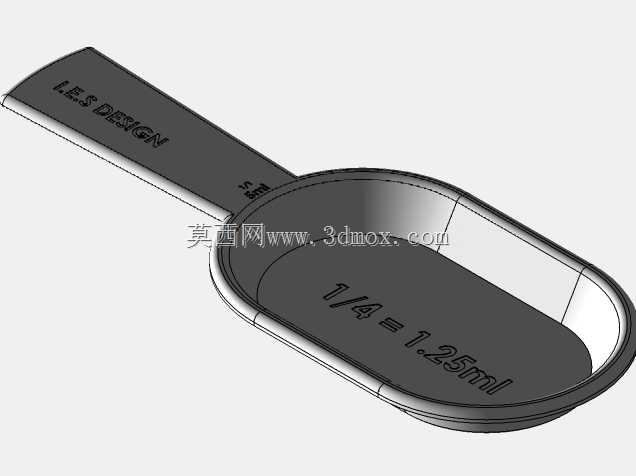

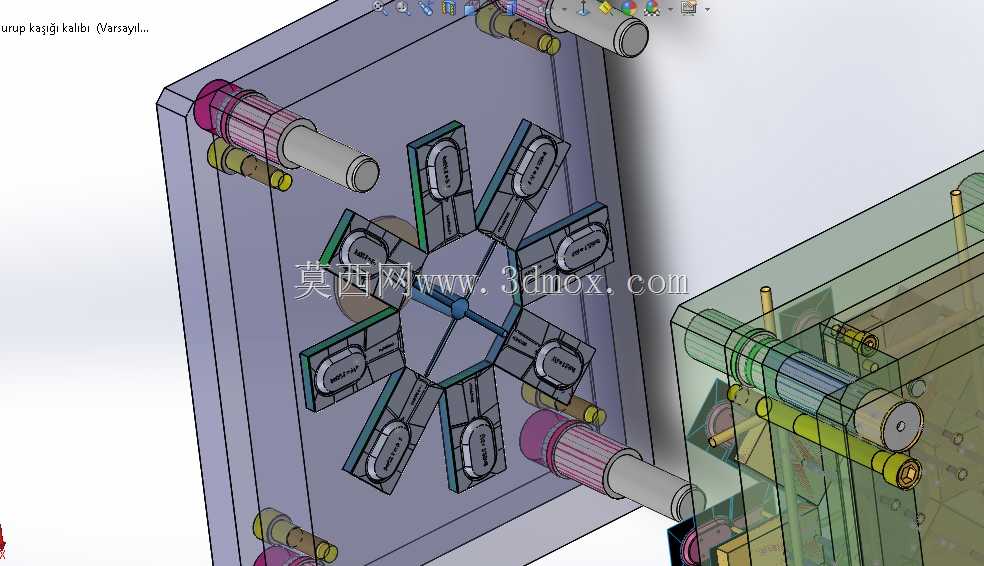

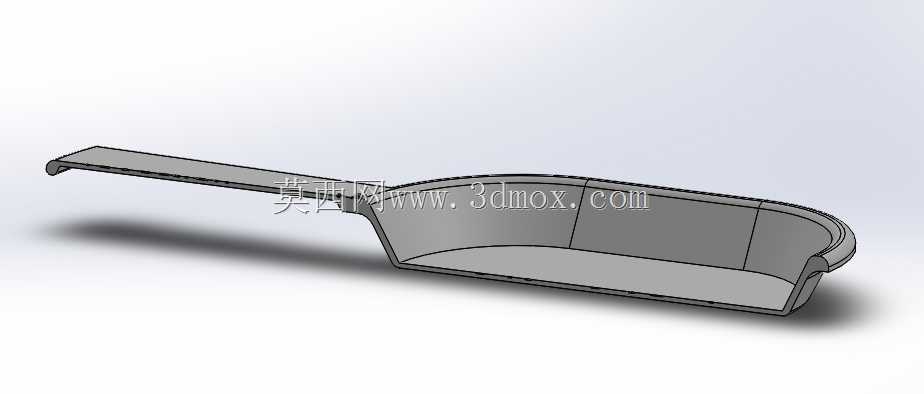

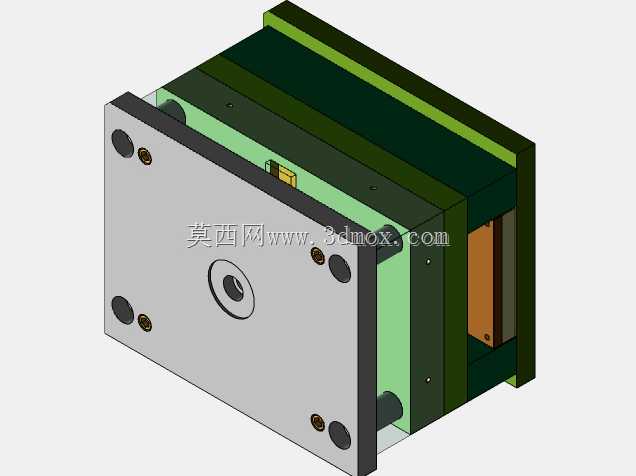

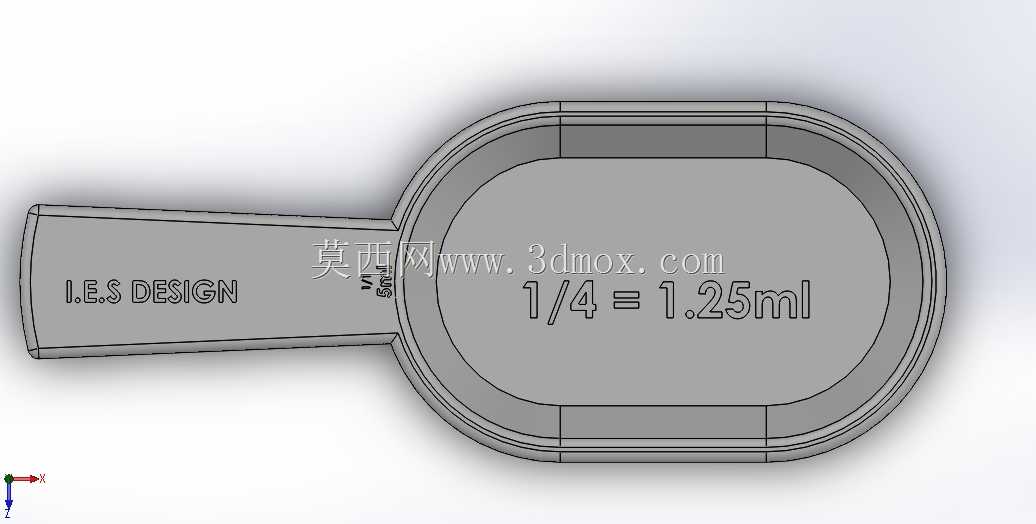

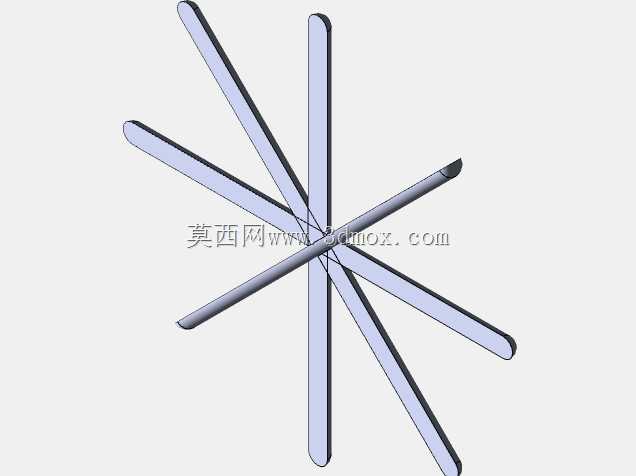

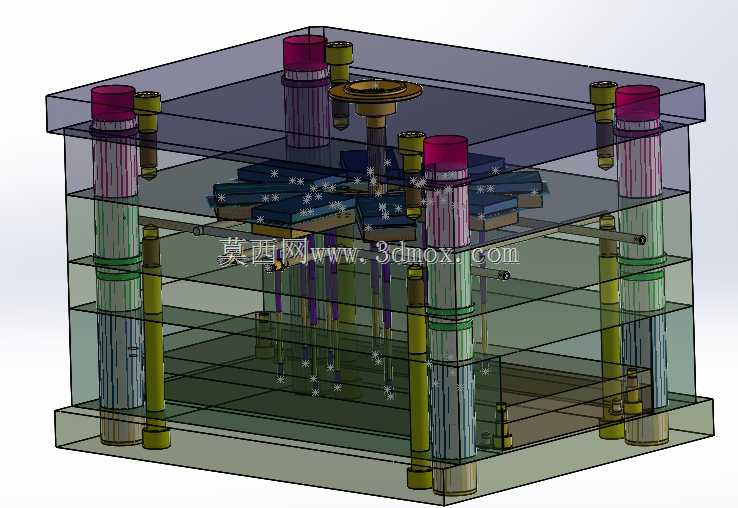

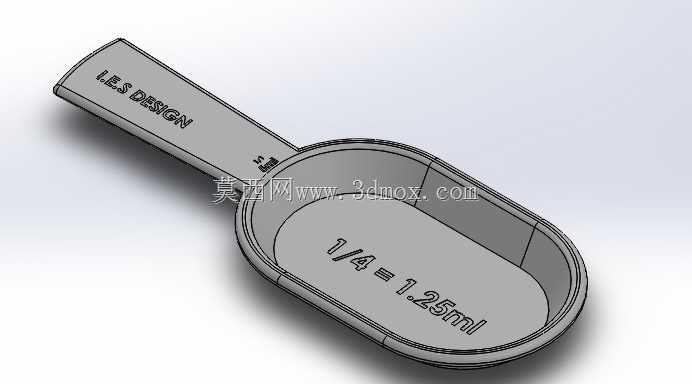

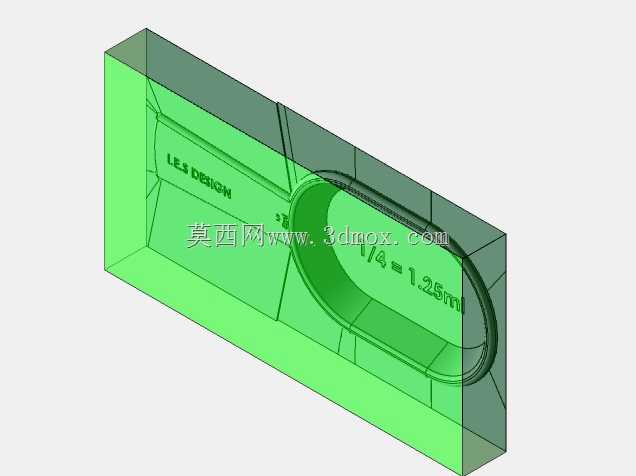

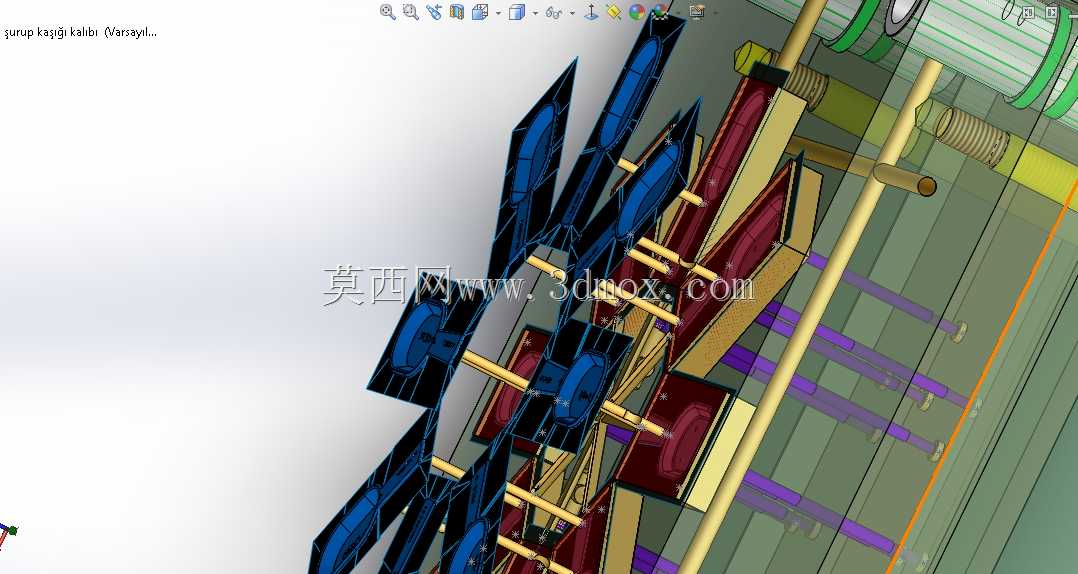

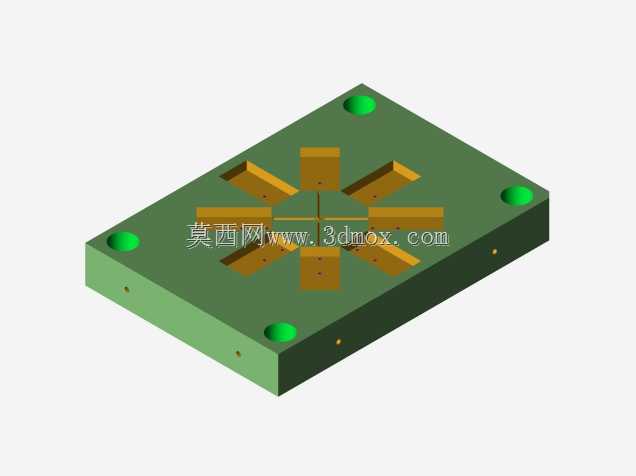

该套模具主要应用于食品接触类塑料餐具的批量注塑生产场景，专门针对一次性糖浆勺的成型需求开发，适配食品级热塑性塑料的注塑加工工艺，可在常规卧式注塑机上完成安装与连续生产作业，满足餐饮配套、食品分装领域对小规格塑料勺的大批量供货需求。模具采用一模多腔的星形布局结构，将八个成型型腔围绕中心浇注系统均匀排布，这种排布方式能够最大程度平衡各型腔的进料压力与充模速度，保证每一个成型的糖浆勺尺寸一致、无缺料飞边缺陷，同时有效缩小模具整体的外形尺寸，降低模架的材料成本与加工难度。模具的侧向抽芯结构采用油缸驱动的直线抽芯方案，针对勺子端部的特殊倒扣结构设计独立的抽芯滑块，抽芯行程经过精确计算，既保证开模时倒扣结构能够顺利脱离型腔，又避免抽芯行程过大造成模具结构冗余、开合模行程浪费。冷却系统采用环绕式水路设计，在定模、动模以及滑块内部均布置了独立的冷却水道，水道距离型腔壁的距离保持均匀一致，能够在注塑保压完成后快速带走型腔内塑料熔体的热量，缩短制品的冷却定型时间，大幅提升单批次生产的成型效率，同时避免因冷却不均导致的制品翘曲、收缩痕等外观缺陷。模具的导向定位系统采用精密导柱导套配合锥面精定位结构，在合模过程中导柱先完成初步导向，合模终了时锥面定位结构实现零间隙精准定位，避免长期生产过程中出现型腔错位、制品壁厚不均的问题，有效延长模具的连续生产寿命。浇注系统采用平衡式热流道设计，熔体从注塑机喷嘴进入热流道板后，通过均匀分流的流道进入各个型腔的浇口位置，能够有效降低浇注过程中的压力损失，减少浇口凝料的产生，降低原料的损耗率，同时保证各型腔的熔体填充同步性，让每模成型的制品质量保持高度一致。模具的顶出系统采用顶针与推板结合的复合顶出结构，顶针布置在勺子的手柄边缘以及非外观面位置，避免顶出痕迹残留在勺子的接触食品的内表面，保证制品的外观光洁度符合食品接触类产品的质量要求，推板则辅助顶出流道凝料，保证开模后制品与凝料能够顺利自动脱落，适配自动化注塑生产的无人作业需求。在安装边界上，模具的外形尺寸适配常规200吨级卧式注塑机的拉杆间距，定位圈、浇口套尺寸符合通用注塑机的安装标准，无需额外改装即可快速上机调试，模具的开合模行程、顶出行程均匹配对应规格注塑机的参数范围，能够快速导入量产环节。
