大经营角度可拆卸金属合页铰链结构设计

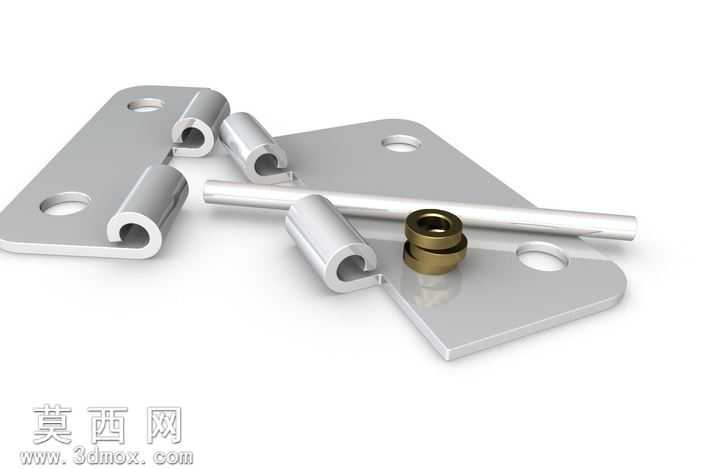

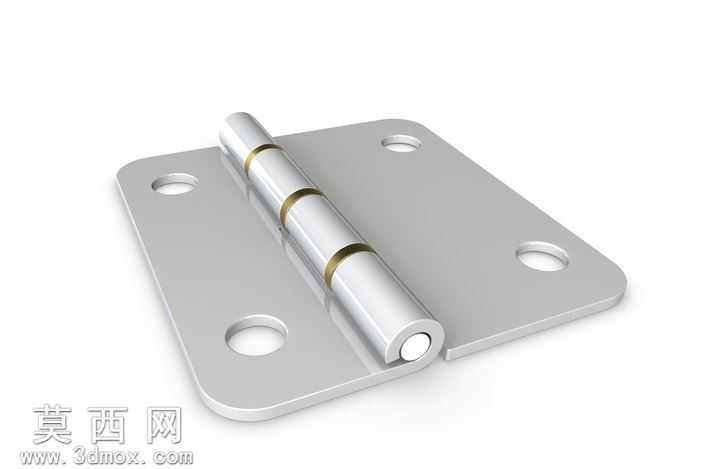

本模型为大经营角度可拆卸式金属铰链，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循五金冲压件的成型工艺逻辑，对每一处板材折弯、卷圆、开孔特征都做了精准的尺寸约束，保证模型可直接对接生产加工的尺寸校验需求。模型整体采用拆分式装配结构，分别构建左右两个带安装孔的页片、贯穿卷圆结构的连接销轴、以及销轴端部的限位铜质衬套三个核心部分，各零件之间保留了真实的装配间隙，可模拟铰链实际转动过程中的运动状态，不会出现干涉卡顿的问题。材质渲染阶段，对金属页片部分采用哑光镀锌钢材材质，调整了金属粗糙度与反射参数，还原冷轧钢冲压件表面细腻的磨砂金属质感，对销轴部分做了亮面镀铬材质处理，突出圆柱销轴的光滑表面特性，端部的衬套采用黄铜材质，调整了金属色泽与做旧质感，区分不同零件的材质差异，让整体渲染效果更贴近真实五金件的视觉表现。结构设计上，页片采用异形切边造型，相比传统矩形合页更适配特殊安装场景的空间需求，每个页片设置两个沉头安装孔，可保证安装后螺丝头部不突出页片表面，避免转动过程中出现刮蹭；卷圆结构采用多段式错位排布，既保证了转动连接的同轴度，也提升了铰链整体的抗扭承重能力，销轴端部的铜衬套可减少转动过程中的金属磨损，延长铰链的实际使用寿命。设计过程中充分考虑了铰链的大角度开合需求，通过优化页片边缘的切角弧度，避免开合到最大角度时页片之间出现碰撞干涉，可实现超过常规角度的开合范围，适配需要大角度开启的门窗、设备舱门等安装场景，同时可拆卸的销轴结构方便后期的维护更换，无需破坏安装结构即可完成铰链的拆装替换，兼顾了结构强度与使用便利性。
