四孔合页式金属铰链三维结构设计

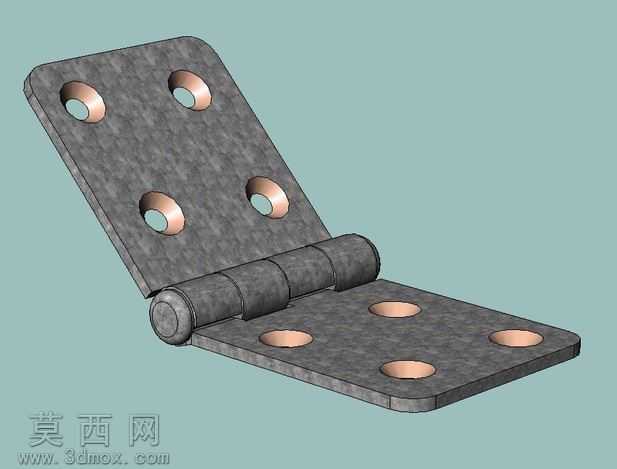

本作品为金属合页铰链的三维建模设计成果，建模过程中严格遵循五金冲压件的成型工艺逻辑，先通过草图绘制完成两片页板的轮廓基准，每片页板上均匀排布四个安装沉孔，沉孔采用拉伸切除加倒角的方式制作，还原实际五金件安装后螺丝不突出板面的结构特点。页板与卷筒的衔接处做了平滑过渡处理，避免应力集中的结构缺陷，中间的铰接卷筒采用多段同轴圆柱组合的方式构建，卷筒内部预留了适配销轴的贯通空腔，保证铰接转动功能的可实现性。材质设置上选用了做旧金属材质，页板主体赋予深灰磨砂金属质感，表面添加细微的纹理凹凸模拟冷轧钢板冲压后的表面肌理，安装孔内壁赋予铜色金属质感，还原部分五金铰链孔位做防锈镀铜处理的工艺细节，铰接卷筒的边缘做了细微的圆角处理，还原冲压卷边工艺的真实效果。渲染阶段采用柔和的侧上方打光，突出金属表面的哑光质感与结构转折，背景选用低饱和度的灰绿色调，让金属构件的结构轮廓更加清晰，同时避免背景喧宾夺主。设计过程中充分考虑铰链的实际使用场景，两片页板的开合角度预留了足够的转动空间，页板厚度、卷筒直径、安装孔间距均参考通用民用门窗合页的通用尺寸比例进行设定，保证模型结构符合实际生产的尺寸逻辑，既可以作为五金配件的结构展示模型，也可用于门窗装配场景的配套组件使用，建模过程中所有特征均采用参数化设计，可根据实际使用需求快速调整页板尺寸、孔位数量、卷筒直径等参数，适配不同承重、不同安装场景的铰链设计需求。
