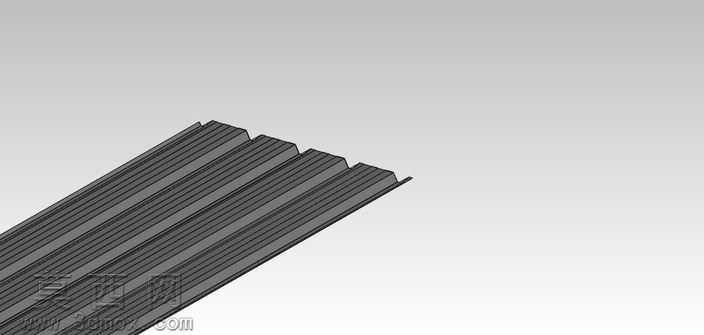

1米幅宽6米长波纹铁皮建筑构件模型

本模型采用SolidWorks进行全参数化三维建模，完整还原1米幅宽、6米长度规格波纹铁皮的真实结构特征。建模初期首先梳理压型波纹板的成型逻辑，以等距排布的梯形波纹截面为基础轮廓，通过拉伸凸台命令生成基础板体，严格控制波纹的波高、波距参数匹配民用屋面常用波纹铁皮的实际尺寸，保证板材截面的力学结构合理性，还原冷压成型金属板材的结构特点。建模过程中对板材边缘的收边结构做了精细化处理，模拟实际生产中裁切后的板边形态，避免尖锐直角的失真问题，同时对波纹的转角位置做了微小圆角过渡，还原金属板材压型过程中自然形成的圆角特征，避免模型出现不符合生产工艺的锐利棱角。材质渲染阶段，赋予模型哑光深灰色镀锌金属材质，调整材质的粗糙度、金属度参数匹配波纹铁皮表面的哑光镀锌质感，未添加多余的反光效果，还原工业建材的朴素外观特性；同时通过渲染环境的光影调整，让波纹的凹凸结构在光影下形成自然的明暗层次，清晰展现板材的波纹起伏结构，直观呈现波纹板的立体形态。结构设计上，模型完整保留了波纹板的连续波浪形加强结构，该结构是波纹铁皮提升板材抗弯强度的核心设计，相比同厚度平板拥有更高的结构刚度，能够在屋面铺设场景下承受常规雨雪荷载，模型中波纹的排布方向、连续延伸的结构完全匹配实际产品的结构逻辑，可用于建筑屋面排布模拟、建材展示场景的装配使用。设计思路围绕实用性展开，未添加多余的装饰性结构，完全以真实工业产品的结构为蓝本进行1:1比例建模，保证模型尺寸精度、结构特征与实物一致，可直接用于建筑方案的屋面材质效果演示、建材产品的三维展示，也可作为场景搭建的工业元素素材使用，模型的参数化特征支持后续对波纹参数、板材长宽尺寸进行调整，适配不同规格波纹铁皮的建模需求。
