摩托车链条拆卸专用工具三维设计

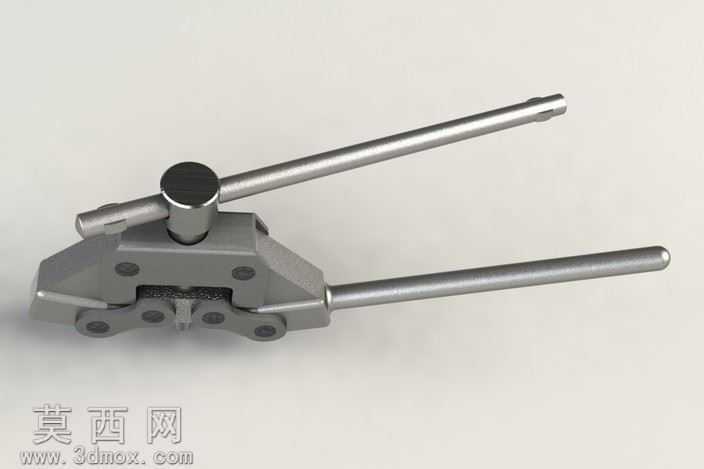

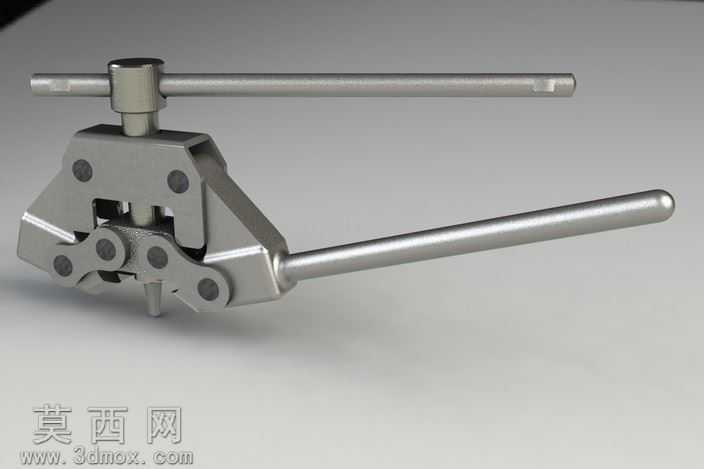

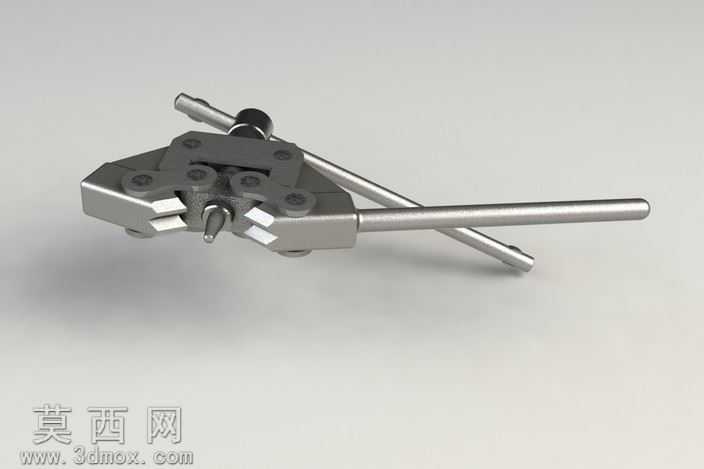

本作品为摩托车链条拆卸专用工具的三维参数化模型，采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械加工工艺逻辑，对每一个零部件都进行了独立的特征构建，从基体拉伸、切除到倒角、圆角等细节特征均按照实际五金工具的加工工序完成绘制，确保模型可直接导出工程图用于生产加工。模型整体采用金属材质渲染方案，主体结构件赋予哑光合金钢材质，表面添加细腻的磨砂金属纹理，还原五金工具经热处理后的金属质感，操作手柄部分做了金属抛光质感处理，顶针、销轴等受力部件赋予高硬度淬火钢材材质，通过环境光遮蔽、全局光照等渲染参数调整，让模型呈现出真实工业产品的光影效果，各部件的装配间隙、配合公差都在建模时做了精准设定，完全符合实际装配要求。结构设计上，该工具采用杠杆式省力结构，通过长操作手柄放大输入扭矩，配合内部的连杆夹紧机构，可快速固定待拆卸的链条链节，中心顶针与链节销轴保持精准同轴度，旋转顶部施压杆即可平稳将链条销轴顶出，避免拆卸过程中损伤链条侧板。设计过程中充分考虑了工具的通用性与操作便捷性，夹紧机构可适配不同规格的摩托车链条，整体结构紧凑无冗余部件，各活动关节处都预留了合理的转动间隙，保证操作时无卡滞，受力部位做了加厚处理提升工具整体强度，避免使用过程中出现变形、断裂问题。模型完成装配后进行了全局干涉检查，确认所有活动部件在全行程运动过程中无干涉问题，同时对关键受力部件做了结构强度的仿真校验，确保工具在额定操作力下可满足使用强度要求，整体设计符合手动五金工具的人体工程学要求，长手柄的长度设定兼顾了省力效果与操作空间需求，握持部位的直径设计符合人手操作的舒适尺寸，可有效降低长时间操作的疲劳感。
