10:1减速比摆线齿轮传动结构

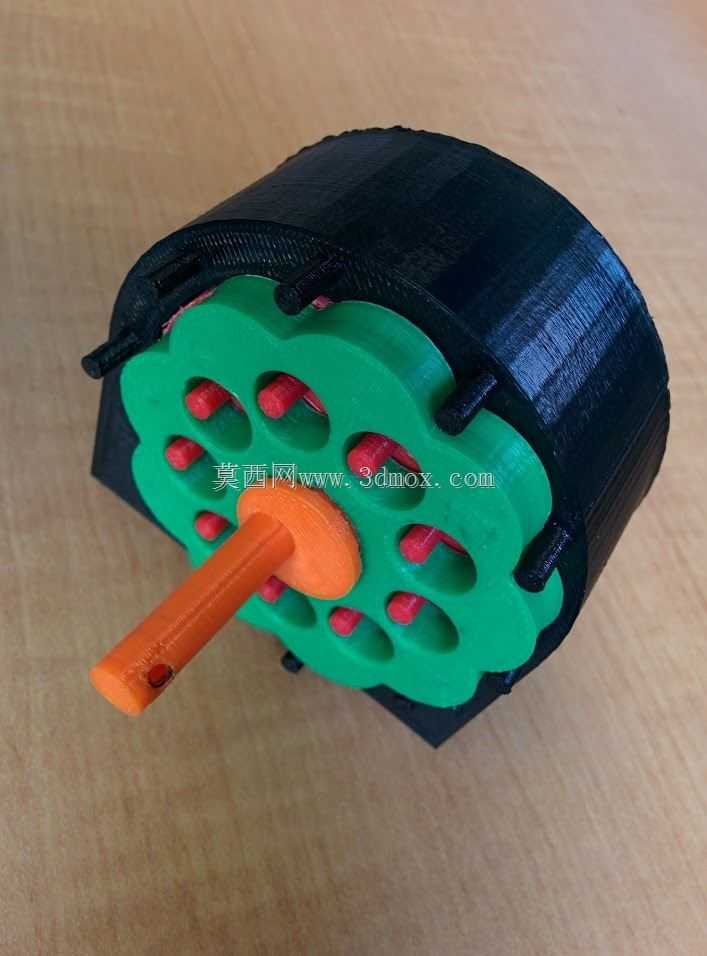

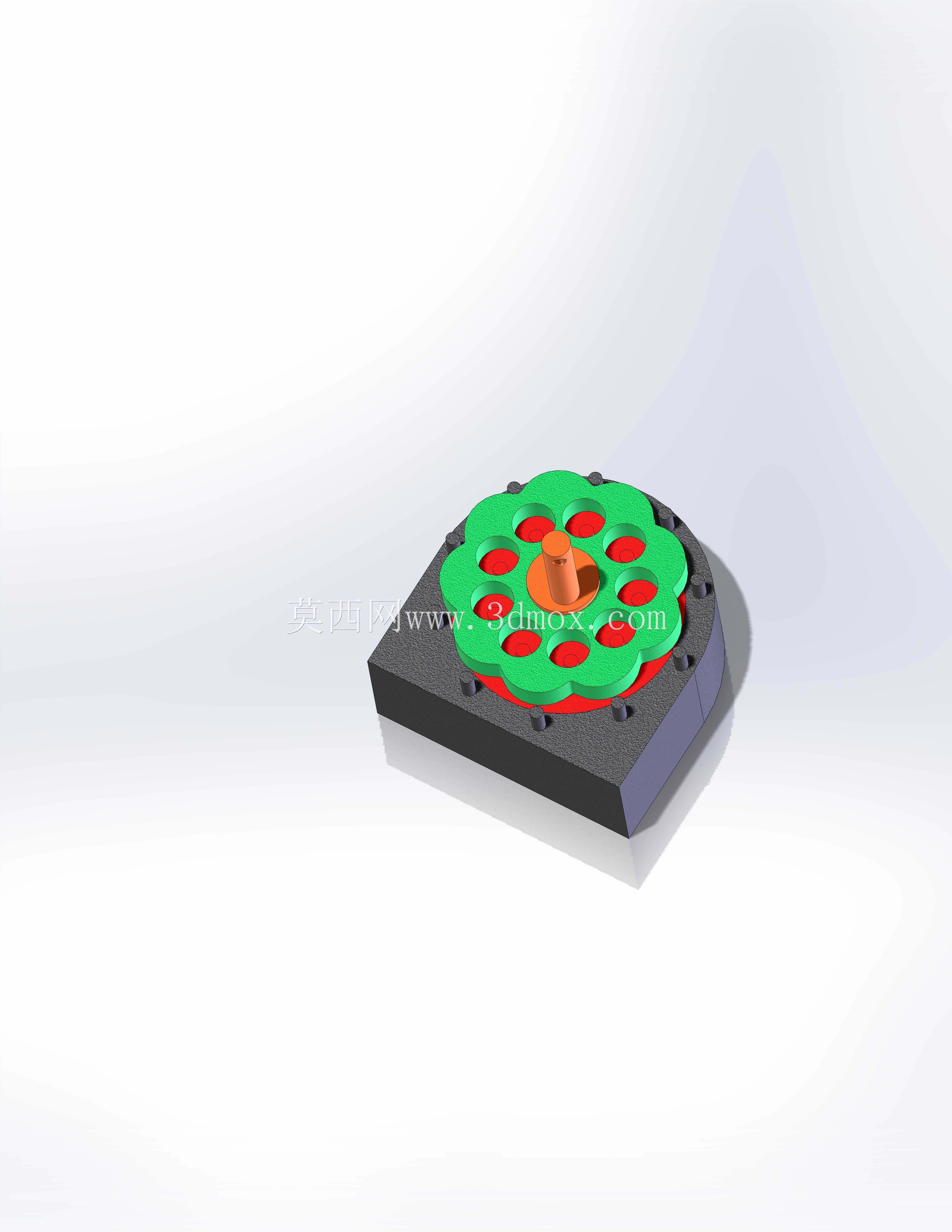

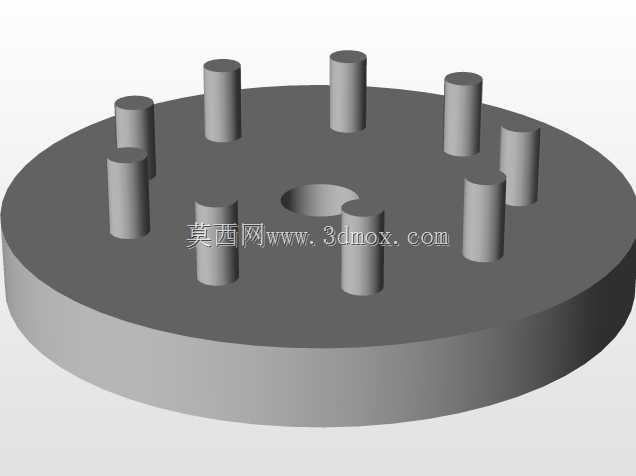

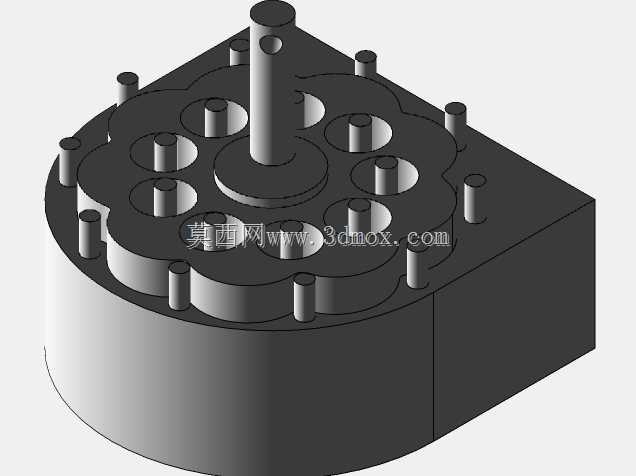

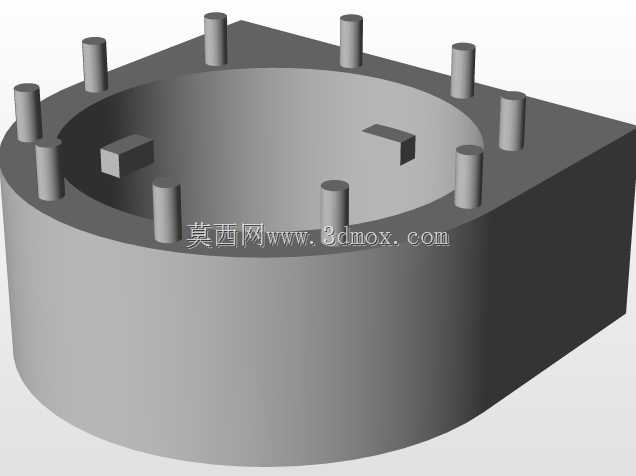

这款摆线齿轮传动结构主打10:1固定减速比输出，核心依托摆线针轮啮合原理实现动力传递，相比常规渐开线齿轮减速结构，具备啮合齿数多、运行平稳、过载耐受能力强的特性，可广泛适配小型桌面教具、低速大扭矩输出的微型动力模组、创客DIY传动单元等应用场景，也可作为机械原理教学的具象演示载体，直观展示摆线传动的啮合过程与减速逻辑。设计阶段围绕外罗经花键轮廓做参数化匹配，通过数学推导逐一校准针齿排布直径、针齿间距、摆线轮齿廓偏心距等核心参数，确保传动过程中无卡滞、回差控制在极小范围内，兼顾传动精度与运行顺滑度。结构整体采用同轴布局，输入轴与输出轴保持同轴线设计，大幅压缩了传动单元的径向占用空间，外壳采用包覆式结构将内部啮合组件完全容纳，既可以避免外界粉尘、碎屑进入啮合区域造成齿面磨损，也能防止运转过程中内部组件剐蹭外部物件，提升使用安全性。实际打样验证阶段采用60%缩放比例制作ABS材质样件，成品尺寸适配桌面摆放需求，可作为小型桌面摆件直观展示机械传动美感，若需制作全尺寸功能件，可根据实际安装边界调整缩放比例，适配不同的安装空间要求。结构设计时未额外预留装配公差，若采用FDM3D打印工艺制作，可提前根据打印设备的精度特性微调配合面尺寸，或在装配时预留少量砂纸修配余量，确保各组件转动顺滑无卡滞；若采用机加工工艺制作金属材质功能件，可根据常规金属件装配公差标准调整配合间隙，适配工业场景下的长期连续运转需求。内部摆线轮采用多孔镂空结构，既可以降低整体结构重量，也能为内部润滑脂预留存储空间，延长维护周期，针齿组件采用嵌入式安装结构，装配维护时无需复杂工装即可完成拆解更换，降低后期维护成本。
