机器人用轻量化镂空直齿传动齿轮

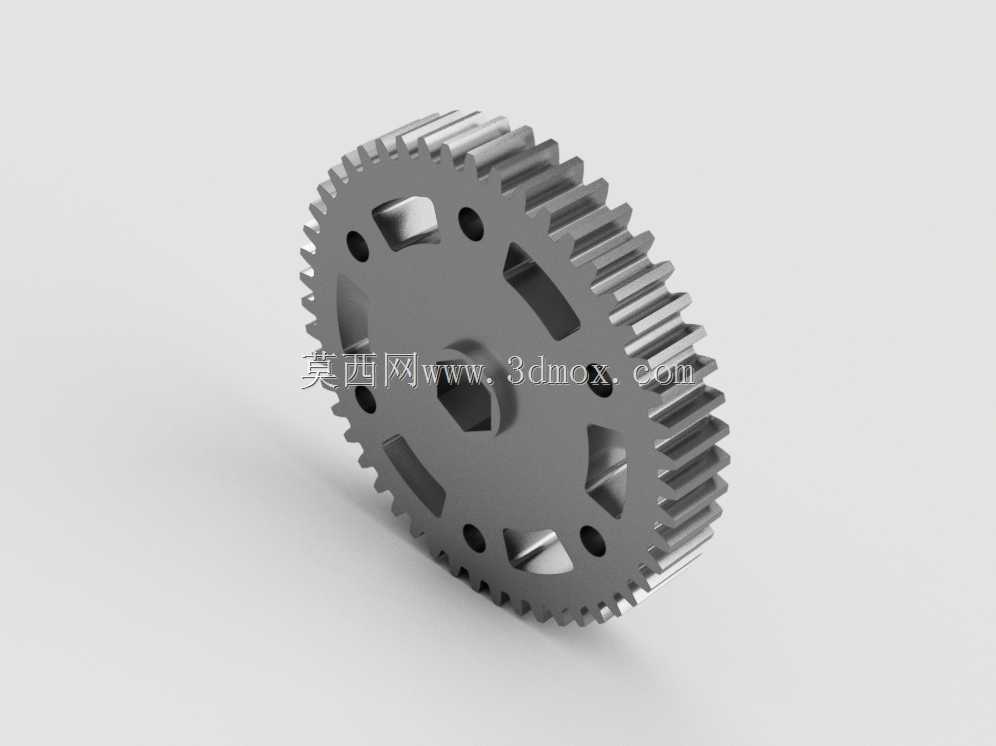

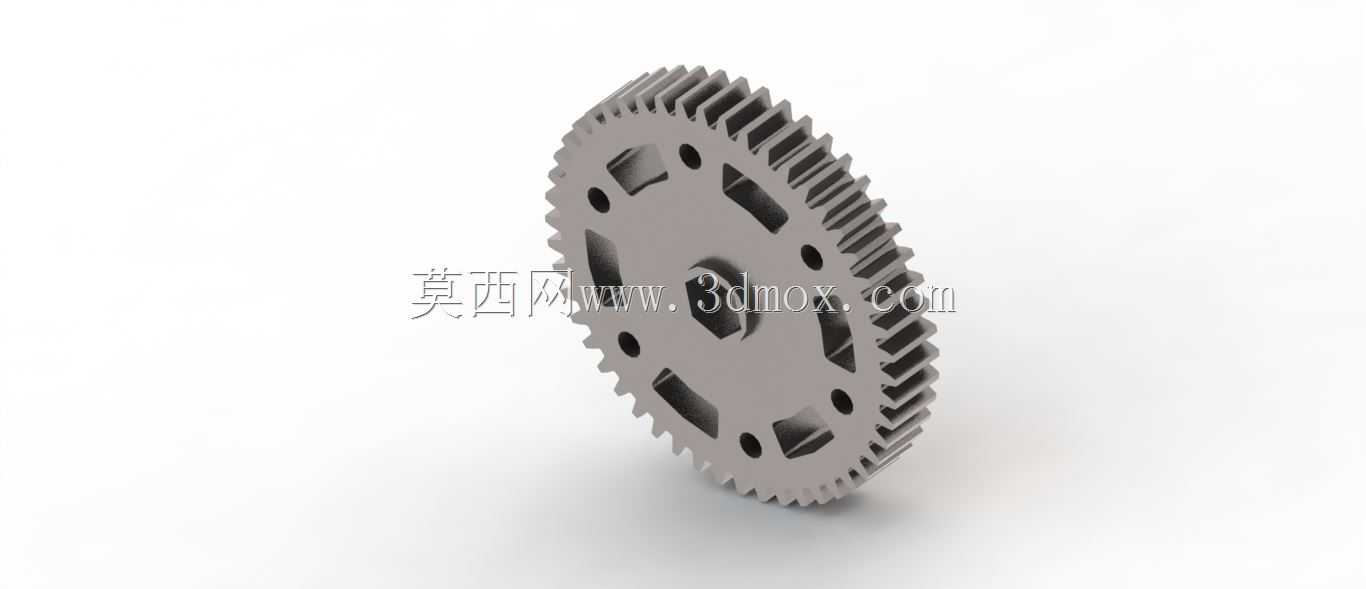

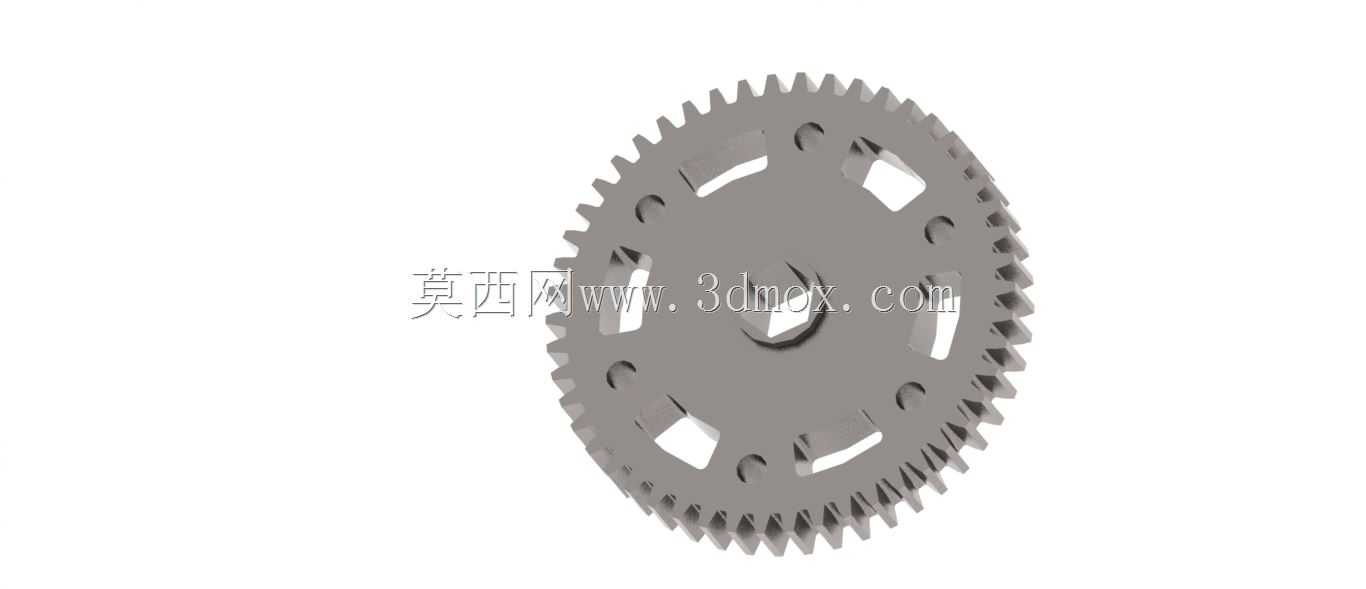

这款传动齿轮主要面向工业机器人关节传动、小型自动化执行机构的动力传递场景，在机器人的关节模组、末端执行器传动链路中承担转速匹配、扭矩传递的核心作用，能够在紧凑的安装空间内实现稳定的回转运动传递，适配机器人对零部件轻量化、低惯量、高传动精度的严苛要求。从功能特性来看，该齿轮采用直齿圆柱齿形设计，齿廓经过参数化优化，啮合过程中重合度适中，传动过程中轴向力几乎为零，能够有效降低支撑轴承的轴向负载，提升整套传动机构的运行寿命；轮体采用多区域镂空结构设计，在保证轮齿强度、辐板支撑刚度满足额定扭矩传递要求的前提下，最大程度去除了非受力区域的冗余材料，大幅降低了齿轮自身的转动惯量，能够有效减少机器人关节启停过程中的动态冲击，提升关节运动的响应速度与定位精度。齿轮中心采用异形非圆轴孔设计，搭配轴孔周边的定位卡槽结构，安装时能够与输出轴实现周向精准限位，无需额外加工键槽即可传递额定扭矩，避免了键连接带来的间隙误差，同时轴孔与端面的垂直度经过严格的公差约束，能够保证安装后齿轮的径向跳动、端面跳动控制在极小范围内，降低传动过程中的噪音与振动。轮体辐板上均匀分布的多组圆形减重孔与异形镂空槽，经过有限元应力校核，所有镂空区域均避开了齿轮啮合时的主应力传递路径，在额定负载下轮齿的弯曲变形量、辐板的扭转变形量均满足精密传动的设计要求，同时均匀分布的镂空结构也让齿轮在高速回转时的动平衡性能更优，无需额外做动平衡校正即可满足中高速传动场景的使用需求。在安装边界上，该齿轮的齿顶圆、轮毂厚度、轴孔尺寸均按照小型机器人关节的标准安装空间设计，能够直接适配常规的谐波减速器输出端、伺服电机传动端的安装尺寸，轮体端面的安装平面经过精加工处理，与安装基准面贴合时能够保证足够的接触刚度，避免长期运行后出现连接松动的问题。齿面的设计充分考虑了机器人频繁正反转的工况特点，齿根处做了圆弧过渡处理，有效降低了频繁换向带来的应力集中问题，能够承受持续的交变载荷作用，适配机器人长时间往复运动的工作特性。
