参数化斜齿轮传动零件设计

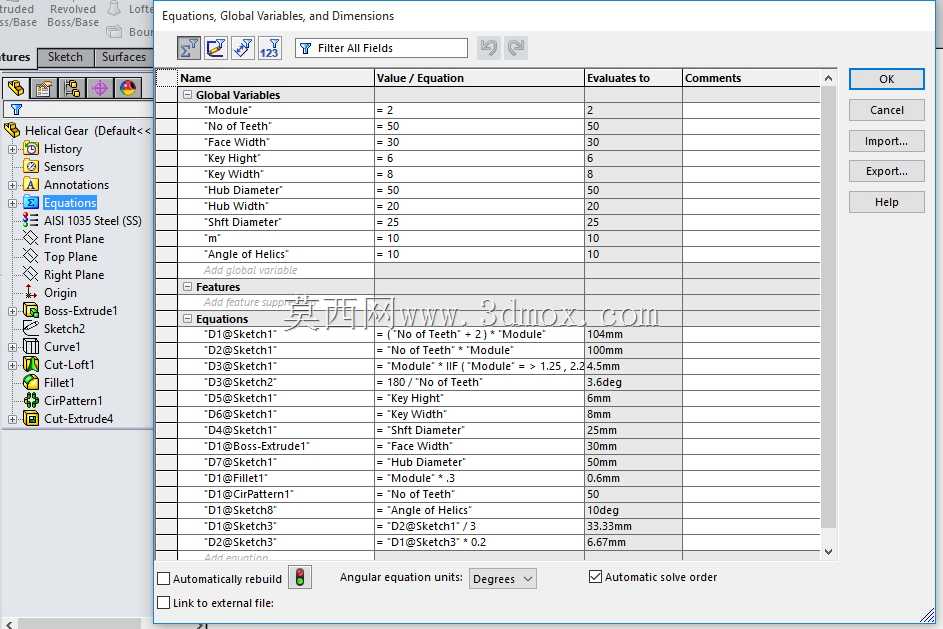

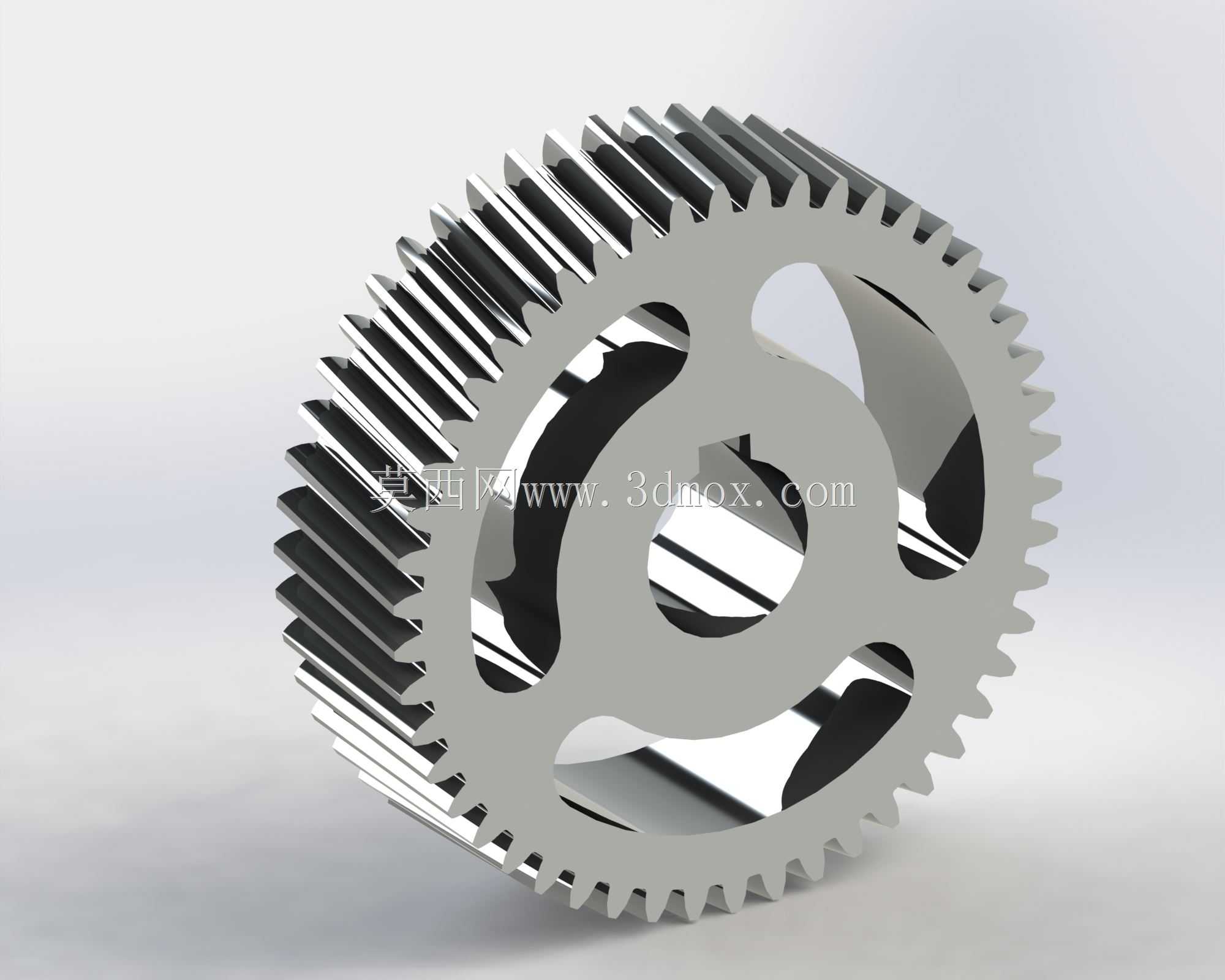

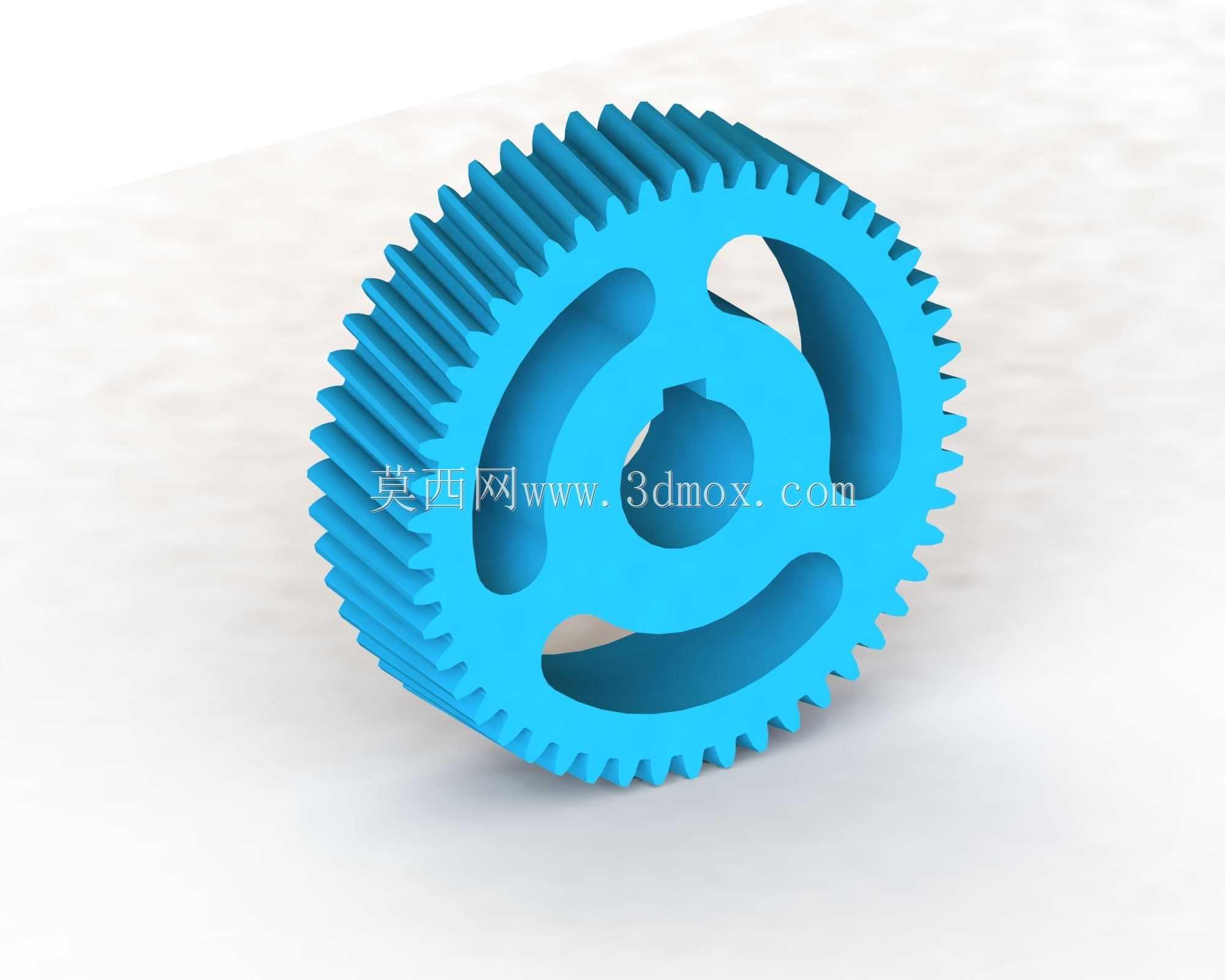

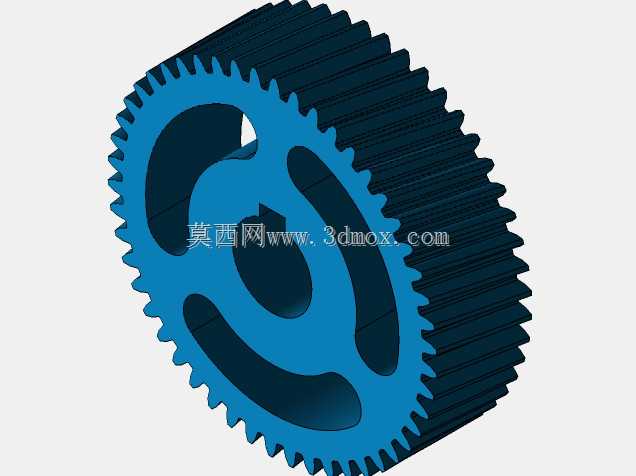

这款参数化斜齿轮是机械传动系统中的核心基础零件，广泛应用于各类需要平稳动力传递的工业场景中，涵盖通用机械设备的减速单元、自动化生产线的输送传动机构、机床主轴进给系统以及中小型动力传输装置等领域，在高速重载或对传动平稳性有较高要求的工况下，斜齿轮相比直齿轮具备更突出的性能优势。在实际设备运行过程中，斜齿轮的核心作用是在两根空间交错或平行的转轴之间传递旋转扭矩与运动，通过轮齿之间的逐步啮合过程，降低传动过程中的冲击、振动与运行噪音，提升整套传动系统的运行稳定性与负载承受能力，同时可以根据传动比需求匹配对应齿数的配对齿轮，实现转速调整与扭矩放大的功能，保障动力输出端能够按照设计要求完成指定的动作输出。这款斜齿轮采用参数化的设计思路构建，设计者将齿轮的模数、齿数、螺旋角、齿宽、轮毂孔径、键槽尺寸等核心参数进行了关联设置，使用者可以根据实际项目的传动需求，快速调整对应参数生成符合工况要求的斜齿轮模型，无需从零开始进行齿廓绘制、螺旋线生成、轮齿阵列等重复建模工作，大幅缩短传动零件的设计迭代周期，适配不同安装空间、不同负载等级、不同传动比的设计场景。从外形与安装边界来看，这款斜齿轮的轮齿沿轴向呈螺旋状均匀分布，齿顶圆、齿根圆的轮廓精度满足常规传动的啮合间隙要求，轮毂中心设置有带键槽的安装通孔，可通过平键与传动轴实现周向固定，避免齿轮运转过程中与轴发生相对滑动；齿轮腹板处开设的减重孔在不影响整体结构强度的前提下，有效降低了零件自身重量，减少转动过程中的惯性损耗，齿轮的轴向齿宽、轮毂轴向长度、安装孔直径等尺寸均预留了参数调整空间，能够适配不同轴径、不同安装间距的传动布局需求，在设计过程中可以根据实际安装空间的边界限制，快速调整齿轮的整体尺寸，避免与周边的轴承、端盖、箱体等零部件发生装配干涉，保障整套传动机构的装配合理性与运行可靠性。
