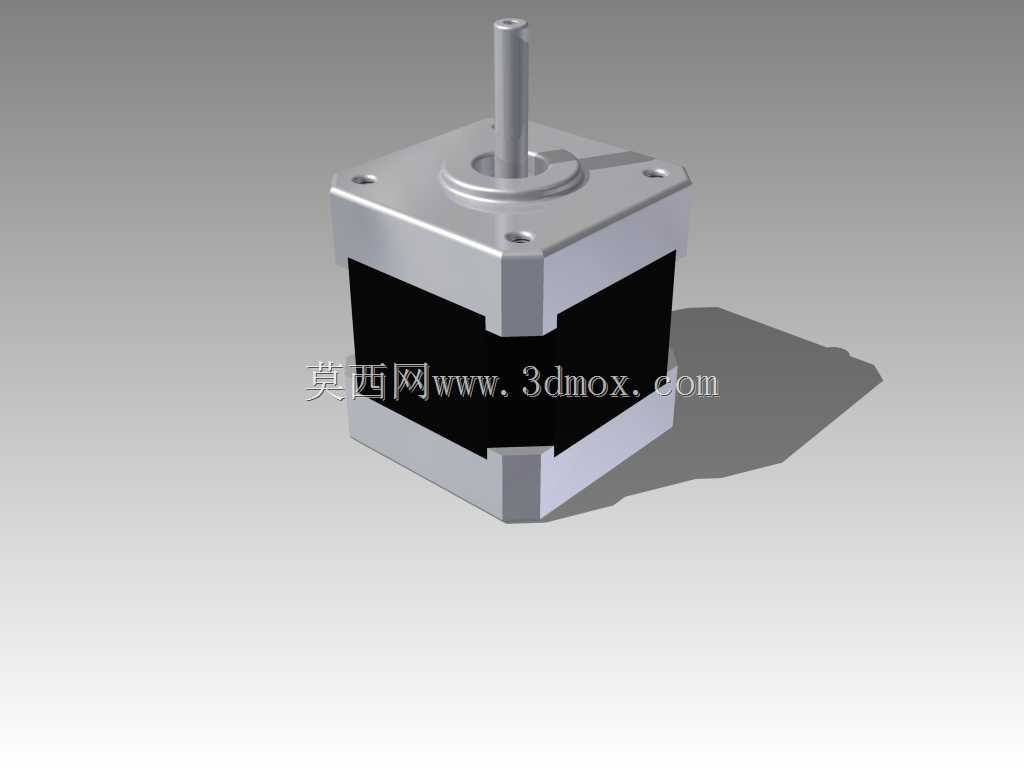

NEMA17规格42型步进电机结构设计

这款NEMA17规格步进电机是开环运动控制场景中应用极为广泛的动力执行元件，在桌面级3D打印设备、小型数控雕刻机、桌面机械臂、自动化送料机构、智能门禁传动装置、小型云台转台等对定位精度有要求的轻量化设备中，承担着精准位移输出、转速调控的核心作用。作为混合式步进电机的经典规格，它依靠脉冲信号驱动实现角位移的精准控制，无需额外的位置反馈装置即可实现开环状态下的可靠定位，非常适合成本敏感、结构紧凑的小型自动化装备使用。

从功能特性来看，这款电机采用两相混合式结构设计，步距角为常规的1.8度，整步状态下每圈可实现200个细分步进位置，搭配对应的驱动器做细分设置后，可进一步降低运行震动、提升定位分辨率，能够满足低速大扭矩输出的使用需求，在低速运行区间不会出现伺服电机常见的低速抖动问题，启停响应速度快，正反转切换动作干脆，没有多余的传动间隙。电机本体采用方形端盖搭配叠压硅钢片定子的结构，外壳做了哑光氧化处理，既可以提升结构的散热效率，也能在安装使用过程中避免外壳锈蚀，延长设备的使用寿命。

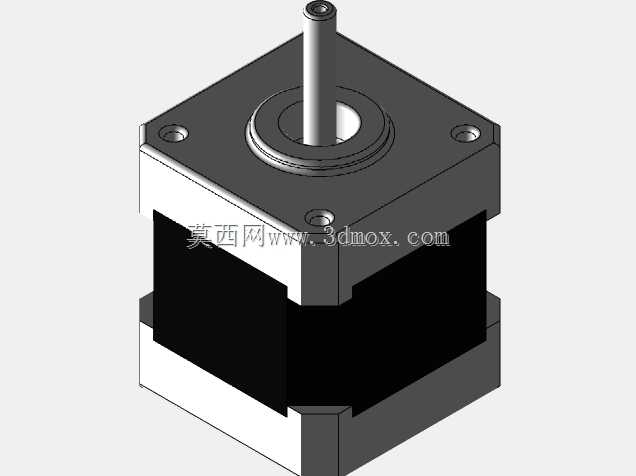

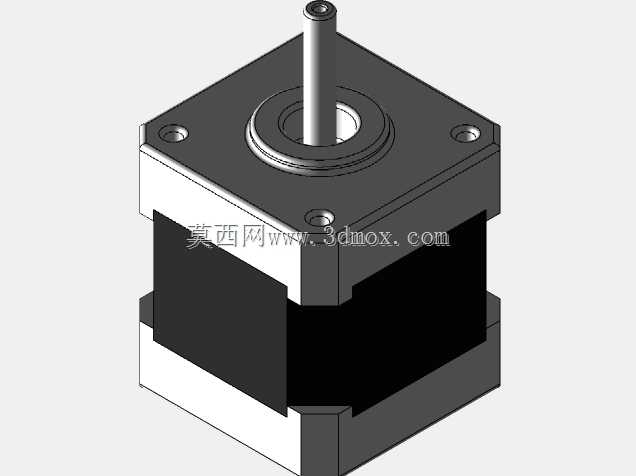

在设计思路上，这款模型完全还原了NEMA17标准的安装接口规范，端盖的四个安装孔采用42mm见方的孔位布局，适配市面上绝大多数同规格的电机安装支架、同步轮、联轴器配件，输出轴采用标准直径的D型切削轴设计，能够和配套的传动件实现无滑差的周向固定，避免传动过程中出现松动丢步的问题。电机的出线位置做了合理的避让设计，不会和周边安装的结构件产生干涉，端盖的轴承位采用同轴度精准的定位结构，保证输出轴的径向跳动控制在极小范围内，保障传动的平稳性。

从安装边界来看，这款电机的方形机身轮廓规整，安装时只需要预留对应边长的方形安装空间，输出轴的伸出长度做了标准化设计，搭配不同厚度的安装法兰时不需要额外调整轴端的配合尺寸，机身长度适配常规扭矩版本的定子叠厚，既不会因为机身过长挤占设备内部的宝贵空间，也能保证足够的输出扭矩满足负载驱动需求。在实际装配场景中，这款电机可以直接通过螺丝固定在设备的安装面板上，不需要额外设计定制转接件，能够大幅缩短小型自动化设备的开发周期，降低结构设计的适配成本，是轻量化运动控制方案里的首选动力元件。
