Nema14标准步进电机结构设计

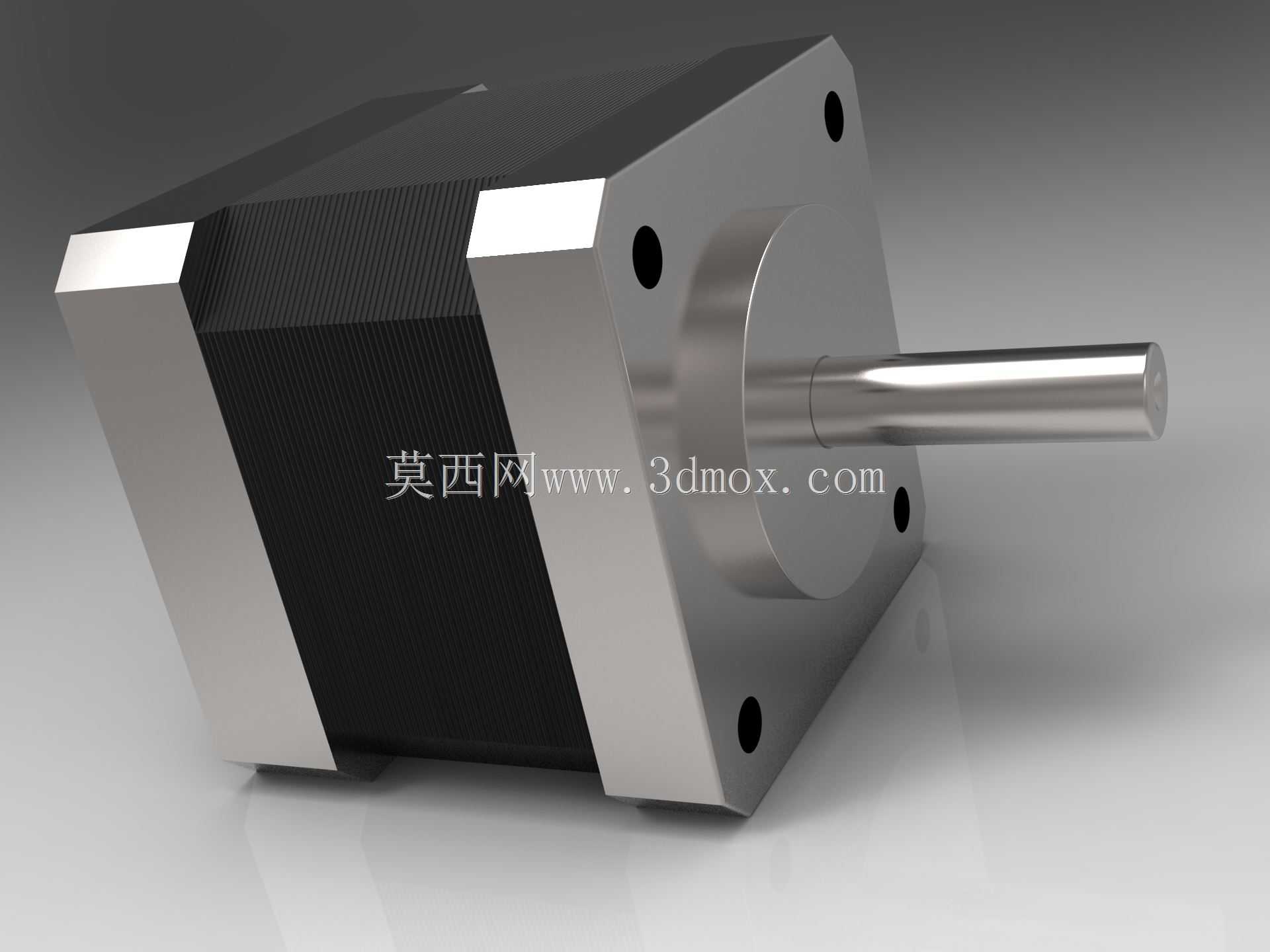

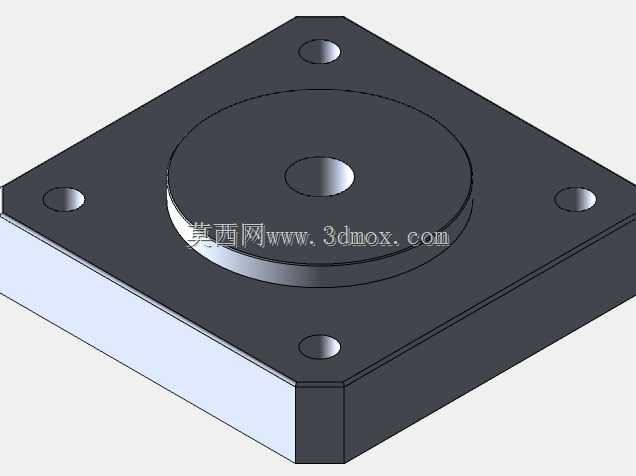

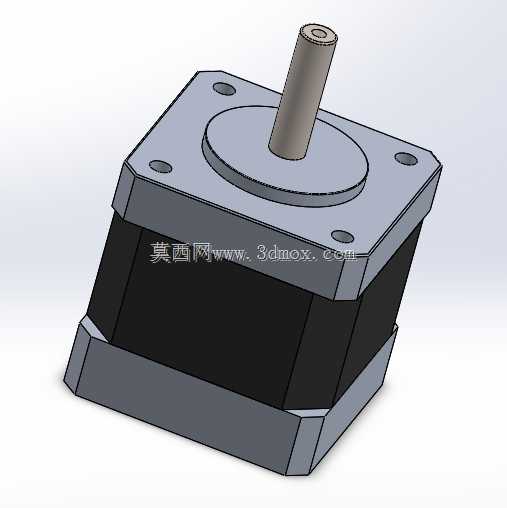

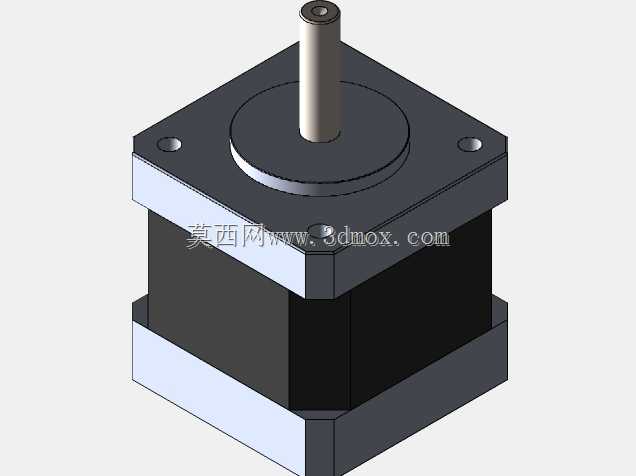

这款Nema14规格的步进电机，是小型自动化传动场景里应用极广的动力执行部件，常见于桌面级3D打印机的进给轴驱动、小型桌面雕刻机的位移传动、实验室精密流体泵的动力输出、小型光学检测设备的调焦机构驱动，还有消费级小型机械臂的关节动力单元，这类场景对安装空间要求严苛，同时需要稳定的开环位置控制能力，不需要额外加装编码器就能实现精准的步距角传动，非常适合小负载、高精度定位的紧凑型设备布局。从实际用途来看，它的核心作用是将电脉冲信号转化为对应的角位移输出，每接收到一个驱动脉冲，就会转动固定的步距角度，通过脉冲数量的控制就能实现精准的位置定位，通过脉冲频率的调整就能控制转动转速，搭配对应的驱动器就能实现正反转、加减速的平稳运行，在低速运行场景下可以直接输出额定扭矩，不需要额外搭配减速箱就能驱动小负载机构，大幅简化小型设备的传动结构设计。在功能特性上，这款电机遵循Nema14的安装标准，方形机身的安装孔位完全符合行业通用规范，前端出轴为标准圆柱光轴，可以适配配套的联轴器、同步带轮等传动连接件，机身采用分层结构设计，前端端盖预留四个沉头安装孔，方便从正面直接将电机固定在设备安装面板上，后端端盖做了切边处理，避免安装时和周边结构件产生干涉，机身中部的定子部分做了方形包覆，既可以保护内部的绕组结构，也能在紧凑安装空间里和周边结构保持安全间隙，不会出现绕组剐蹭的问题。设计思路上优先保证了安装尺寸的精准性，所有安装孔的孔距、出轴的直径与伸出长度、机身的总长度都严格遵循Nema14的标准边界，虽然没有做过于复杂的细节刻画，但所有和安装、传动相关的关键尺寸都完全符合实际使用要求，设计师在建模时优先保障了装配适配性，让设计人员在做设备整体布局时，可以直接调用这个模型完成安装位的干涉检查，不需要反复核对安装尺寸，大幅缩短紧凑型设备的结构设计周期。从外形尺寸与安装边界来看，这款电机的方形安装面边长为35mm，四个安装孔呈对角分布，前端出轴的中心和安装面中心完全重合，出轴伸出端的长度满足常规联轴器的夹持范围，机身总长度适配小扭矩型号的实际尺寸，安装时只需要在设备面板上预留对应大小的通孔和四个螺纹孔位，就能完成快速装配，不需要额外做定制化的安装支架，周边预留3mm的安全间隙就能满足散热和装配操作的空间要求，非常适合空间受限的小型自动化设备集成使用。
