可换部件式磁电机性能测试工装结构

这款磁电机测试结构主要面向小型磁电机研发、样机验证阶段的性能测试场景，可用于实验室环境下不同磁路配置的磁电机输出特性、磁通量匹配度验证，也可用于小型DIY磁电机、永磁发电机的方案迭代测试，解决了定制化磁电机研发阶段缺乏灵活测试载体、每次调整磁路配置都需要重新制作整机机架的痛点，能够大幅缩短磁电机方案的验证周期，降低研发阶段的工装制作成本。

该测试结构的核心用途是为不同尺寸、不同磁路配置的磁电机转子、定子提供统一的安装定位基准，可在不更换整体机架的前提下，快速完成不同角度转子、不同绕组参数定子、不同磁钢排布方案的换装测试，精准采集不同配置下的磁通量传递效率、空载转动阻力、输出匹配度等核心参数，帮助研发人员快速筛选出磁路匹配最优的定转子组合，避免无效配置投入后续的整机开模与制作流程。

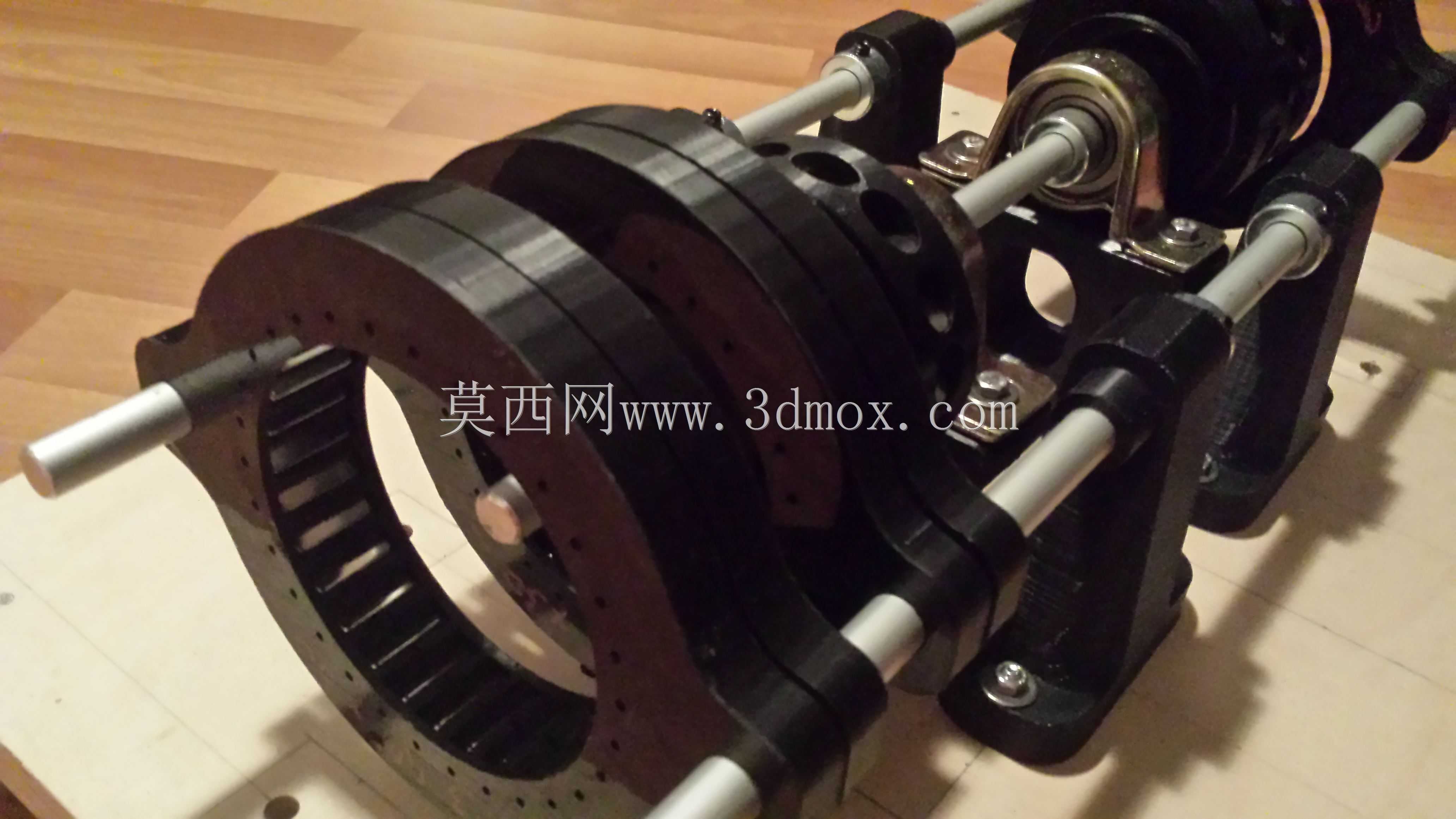

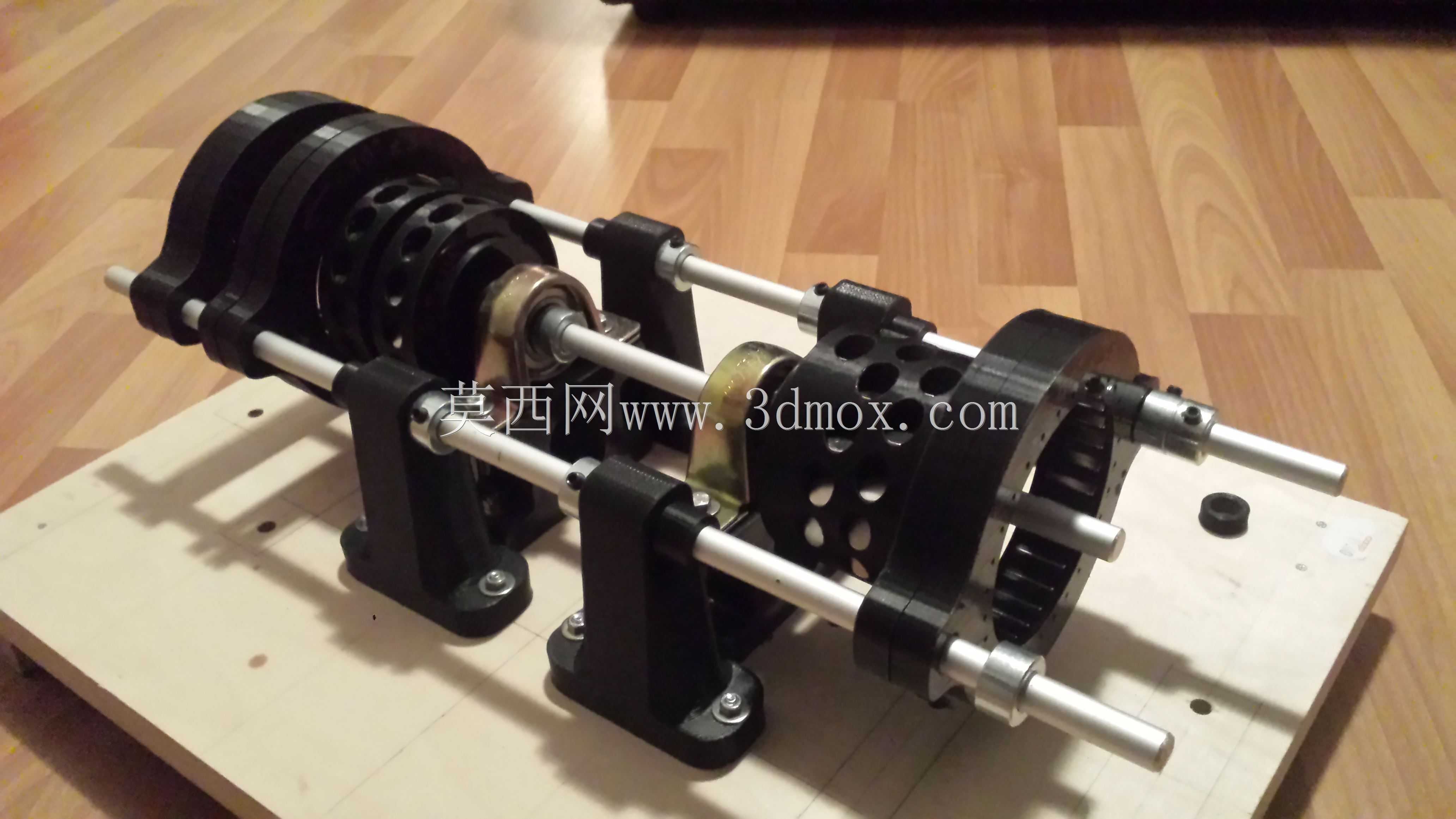

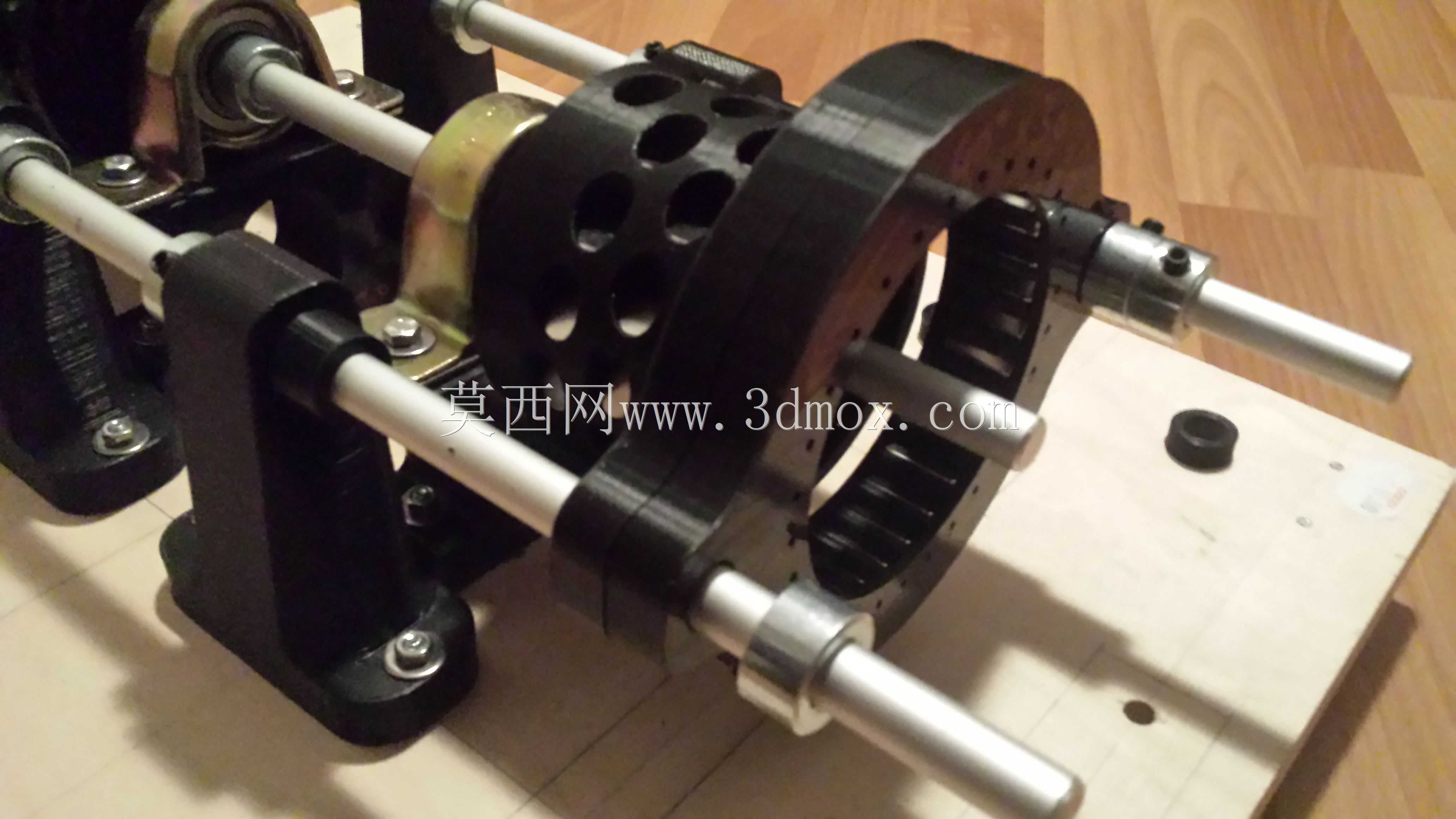

在功能特性上，该结构采用多根平行光轴作为支撑导向基准，搭配可锁紧的黑色安装支座，能够根据待测定转子的轴向尺寸灵活调整安装间距，适配不同叠厚的定子铁芯与不同长度的转子组件；转子转轴采用标准轴承座定位，保证转动过程的同轴度，减少机械摩擦对测试结果的干扰；定子安装位预留了多组均匀分布的安装孔位，可适配不同外径、不同安装孔距的定子组件，无需额外打孔即可完成固定；整体结构所有非标准零件均可通过3D打印制作，研发人员可根据测试需求快速制作适配的安装配件，无需依赖机加工即可快速搭建测试环境。

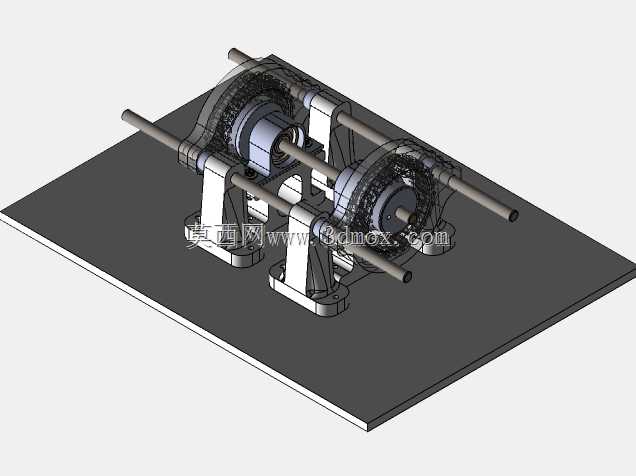

设计思路上，该结构完全围绕灵活可变的测试需求展开，摒弃了传统电机测试台固定安装位的设计逻辑，将支撑结构、转子定位、定子安装三个模块完全独立，三个模块均可沿光轴轴向滑动调整位置，同时每个模块上都预留了通用化的安装孔阵，能够覆盖绝大多数小型磁电机的安装尺寸需求；针对最初测试中发现的矩形铁芯定子磁场在转子侧分布不均的问题，该结构特意预留了定子角度调整空间，可在测试中微调定子的周向角度，验证不同偏角下的磁场耦合效果，帮助研发人员找到磁路损耗最低的定转子相对位置。

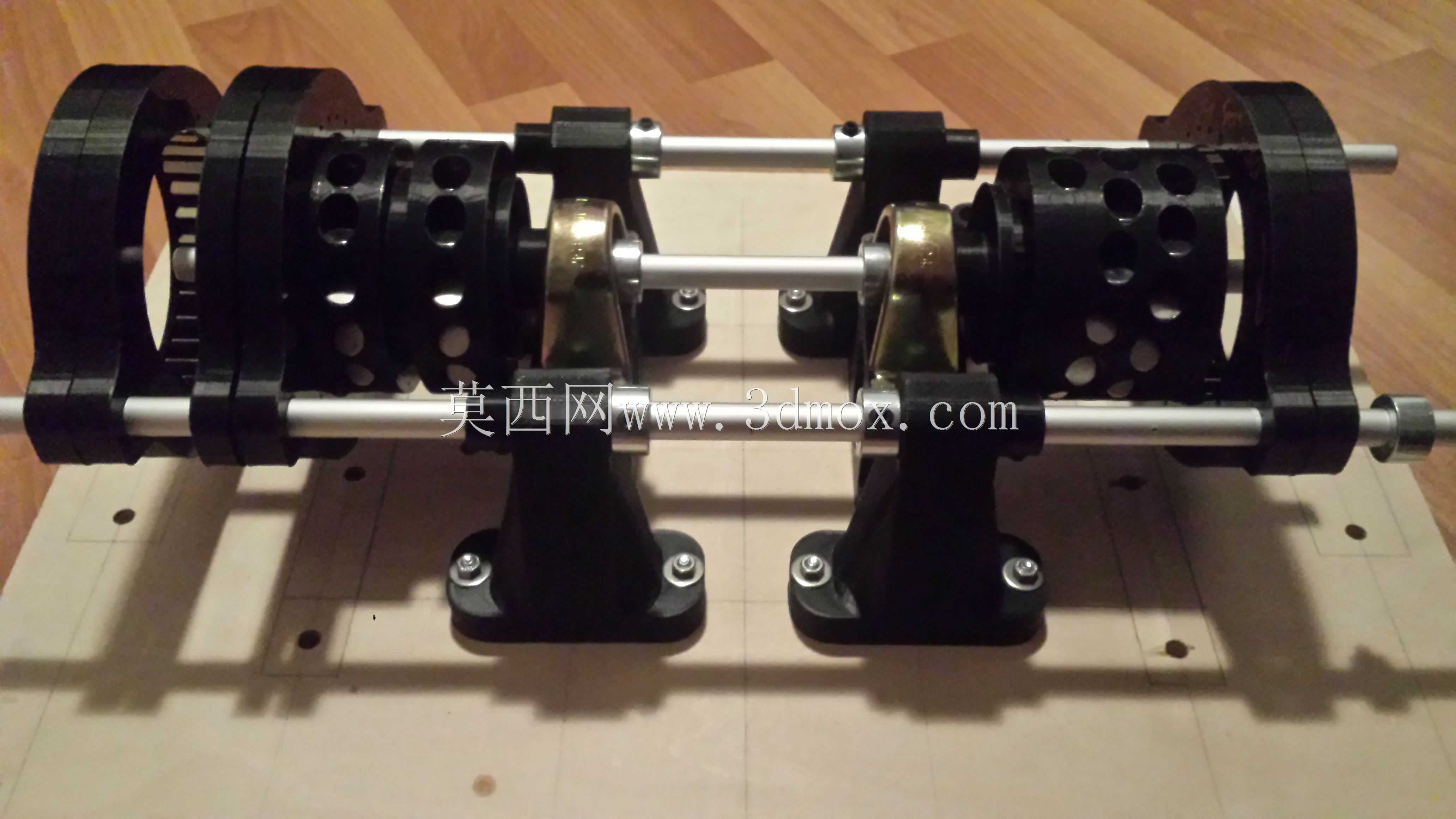

在外形尺寸与安装边界上，该测试结构整体采用卧式布局，整体轴向长度可根据测试需求在200mm至400mm区间灵活调整，径向最大安装直径可达180mm，能够覆盖直径30mm至160mm的小型磁电机定转子测试需求；底部安装支座的安装孔距统一为120mm，可直接固定在标准实验工作台面上，也可搭配减震垫使用减少转动振动对测试精度的影响；转轴两端预留了标准联轴器安装位，可直接连接扭矩传感器、转速测试仪、负载模拟装置等测试仪器，无需额外制作转接件即可快速搭建完整的磁电机性能测试链路。
