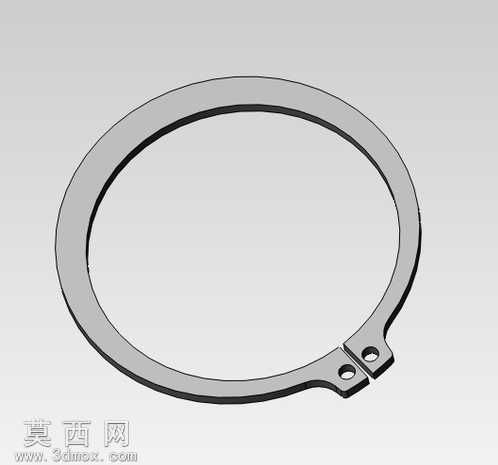

DIN471标准50x2规格轴用挡圈簧卡

本模型为符合DIN471标准的50x2规格轴用弹性挡圈，也就是常说的轴卡卡簧，建模过程严格遵循德标DIN471的尺寸规范，针对适配公称直径50mm的轴类零件、挡圈厚度2mm的参数要求进行精准绘制。建模时首先绘制挡圈的环形主体轮廓，精准控制开口处的两个安装耳结构，预留对应规格的工具操作孔位，保证实际装配时卡簧钳能够顺利插入孔位完成挡圈的撑开与安装操作。环形主体的截面采用矩形结构，边缘做微小的圆角过渡处理，既符合实际冲压加工的零件特征，也避免尖锐棱边在装配时刮伤轴件表面或安装槽结构。材质设置上选用常规弹簧钢的金属材质，渲染时调整金属粗糙度参数，还原冲压五金件表面略带哑光的金属质感，同时对开口处的安装耳做细节强化，突出孔位的贯通结构与挡圈的厚度特征。结构设计上充分考虑轴用挡圈的工作特性，环形主体的内径尺寸略小于适配轴的安装槽底径，保证装配后挡圈能够牢固卡入轴槽内，起到轴向限位的作用，防止轴上装配的零件发生轴向窜动；开口处的间隙尺寸严格匹配标准要求，既保证挡圈撑开时具备足够的弹性变形量，又避免间隙过大导致安装后挡圈松脱。建模过程中对挡圈的整体弧度做精准校验，保证环形部分的圆度符合标准公差要求，避免出现椭圆变形导致装配后受力不均的问题，两个安装耳的位置对称分布在开口两侧，孔位中心与挡圈中心的连线保持共线，确保卡簧钳操作时两侧受力均匀，不会出现挡圈扭曲变形的情况。渲染阶段采用柔和的环境光，突出挡圈的环形轮廓与厚度层次，清晰展现开口结构与安装孔的细节特征，能够直观呈现该标准件的外形结构与装配适配特征，可用于机械装配演示、标准件库搭建、工装设计参考等场景，帮助设计人员快速完成轴系零件的轴向限位结构选型与装配验证。
