SKF6210-14深沟球轴承三维结构设计

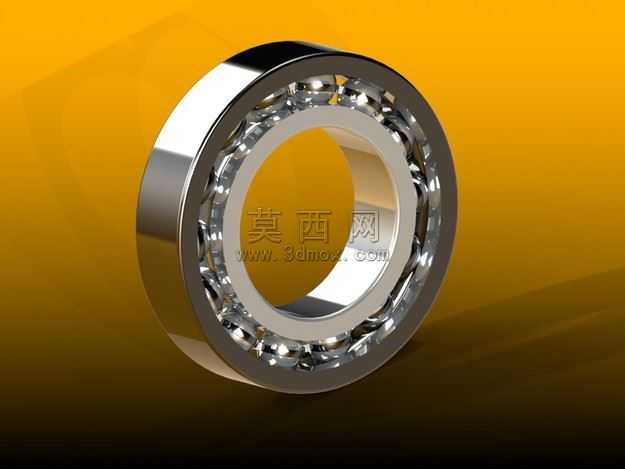

本作品为SKF6210-14型号深沟球轴承的三维参数化建模成果，建模过程严格遵循该型号轴承的官方标准尺寸规范，完整还原了深沟球轴承的全部核心结构。建模阶段首先通过草图绘制确定轴承内圈、外圈的截面轮廓，内圈设计有与滚动体适配的滚道曲面，外圈对应位置设置匹配的弧形滚道，内外圈的倒角、密封槽位等细节结构均按照工业标准完成参数化定义，保证各部分尺寸的公差符合实际生产要求。滚动体部分采用球形实体建模，共包含14颗均匀分布的钢球，通过圆周阵列命令实现滚动体在滚道内的等距排布，每颗钢球的直径与滚道曲率完全适配，确保滚动体与内外圈滚道的接触关系符合轴承实际运行的配合状态。保持架部分采用兜孔式结构设计，建模时通过布尔运算在保持架基体上开出与钢球尺寸匹配的半球形兜孔，兜孔的位置精度与钢球阵列角度完全对应，既能够对滚动体起到均匀分隔的作用，也预留了滚动体旋转所需的合理间隙。材质渲染阶段，轴承内外圈与滚动体采用高铬轴承钢材质，设置金属抛光质感的材质参数，还原钢材表面的细腻金属光泽与轻微反光效果；保持架采用冲压钢板材质，设置略带哑光的金属质感，区分于滚动体与套圈的材质表现；整体渲染采用柔和的工业产品打光方案，通过多角度光源突出轴承各部分的结构层次，清晰展现滚道、滚动体、保持架之间的装配关系。设计过程中充分考虑了轴承的实际装配逻辑，各零件之间的配合间隙完全符合深沟球轴承的装配规范，既保证了三维模型的结构完整性，也能够直观呈现该型号轴承的内部构造，可用于机械结构教学、设备装配演示、传动系统虚拟仿真等场景，模型结构严谨，细节还原度高，完整展现了标准深沟球轴承的典型结构特征。
