工厂大厅工业推拉门三维结构设计

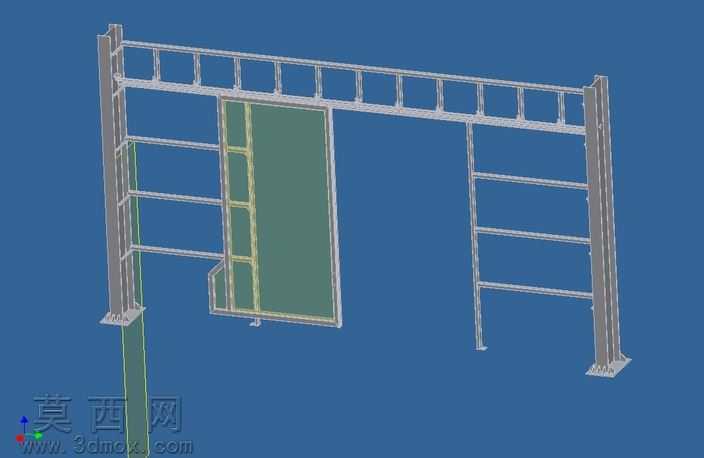

本作品为适配大型工厂大厅通行需求的工业推拉门三维设计模型，采用Autodesk Inventor完成全参数化建模与装配校验，完整还原了重型工业推拉门的整体支撑框架、滑动门扇、导向限位结构的全部细节。建模过程中严格遵循工业门设计的载荷规范与安装尺寸要求，首先搭建双侧竖向承重立柱与顶部横向承载梁组成的外框架结构，立柱底部设计带地脚螺栓孔的安装法兰盘，可直接与厂房地面的预埋基础固定，顶部横梁采用等距分布的格构式加强筋结构，在控制整体自重的前提下保障框架的抗形变能力，避免大跨度横梁长期承重出现下挠变形。门扇部分采用边框加内嵌门板的组合结构，门扇侧边设置多组导向滑轮与顶部横梁的滑动导轨配合，底部配套隐藏式地面导向轨，避免门扇推拉过程中出现偏移、脱轨问题，门扇侧边还设计有多重密封胶条的安装卡槽，可满足厂房保温、防尘、隔噪的使用需求。材质渲染阶段，对承重钢结构部件赋予哑光深灰色金属材质，还原热轧型钢的真实表面质感，门扇面板采用工业常用的深绿色哑光防护涂层材质，螺栓、滑轮等标准件赋予镀锌亮面金属材质，安装法兰、导轨接触面做了细微的磨损质感处理，提升模型的真实感。设计过程中重点考量了大尺寸工业门的推拉顺畅度与结构稳定性，对滑轮排布位置、门扇配重比例做了反复的参数调整，既保证门扇滑动时阻力均匀无卡顿，也避免门扇因自重不均出现倾斜，同时预留了电动驱动机构的安装位，可根据使用需求拓展自动推拉功能，整体模型装配关系完整，无干涉错面问题，可直接用于工业门的方案展示、结构校核与生产加工参考。
