自定心外部夹紧机械夹具结构设计

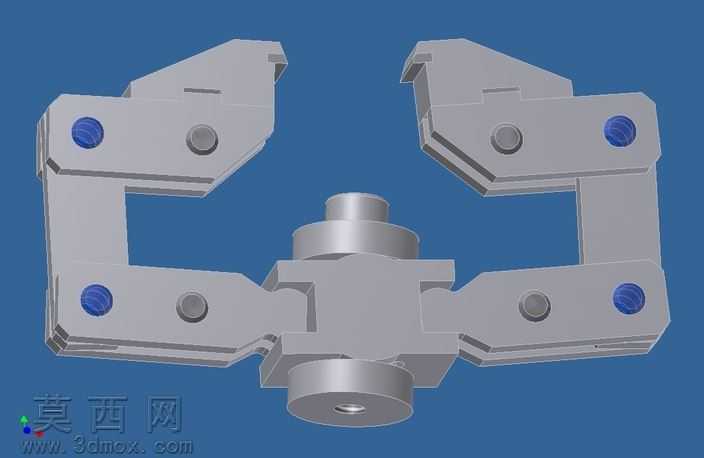

该自调心夹采用三维参数化建模完成整体结构搭建，建模过程中优先保证各运动部件的装配干涉校验，通过对连杆铰接结构、夹爪开合路径的参数化约束，实现夹爪同步对中运动的逻辑合理性。模型渲染阶段采用金属哑光材质模拟工装夹具常用的45号钢质感，对铰接销轴部位做轻微金属高光处理，蓝色调节旋钮采用工程塑料材质表现，区分不同功能部件的材质属性，背景选用沉稳的深蓝色调突出夹具主体结构，让整体视觉层次清晰，各部件轮廓辨识度高。从结构设计来看，该夹具采用对称式双连杆联动结构，中部为安装基座，上下两组夹爪分别通过两根铰接连杆与中部基座连接，每侧夹爪设置两个铰接销轴，保证夹爪开合过程中始终保持对中姿态，能够自动对准待夹持工件的中心，实现外部表面的稳定夹紧，无需额外调整对中位置，适配轴类、套类等圆形截面工件的外圆装夹需求。设计思路上优先考虑装夹过程的自定心精度，通过连杆机构的运动约束消除人工对中的误差，夹爪的夹持面做了适配圆弧面的轮廓设计，增大与工件外表面的接触面积，避免装夹过程中出现工件打滑、压伤的问题；铰接部位预留了标准销轴的装配间隙，保证夹爪开合动作顺畅无卡滞，端部的蓝色旋钮用于调整夹爪的初始开合范围以及夹紧力大小，适配不同直径规格的工件装夹。整体结构无冗余设计，所有部件均为机加工可实现的常规结构，铰接孔、安装面均符合通用机械加工的工艺要求，中部基座设置的同轴安装轴段可直接与机床工作台、自动化生产线的装夹工位对接，能够快速集成到现有加工、装配工位中，提升装夹环节的作业效率，降低人工对中找正的时间成本。
