铰接式管夹固定支座机械构件设计

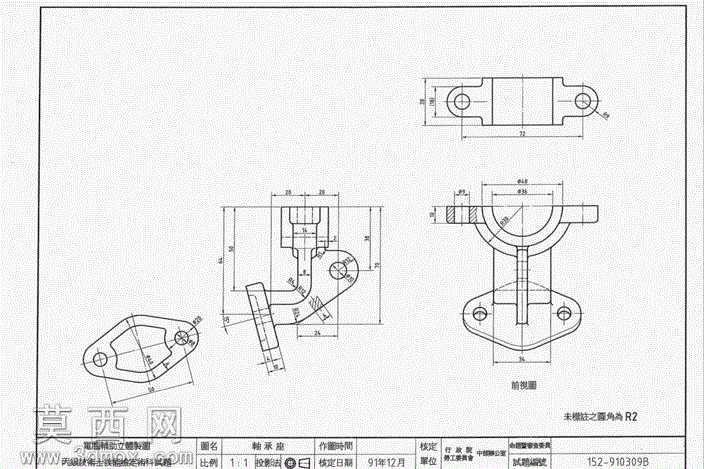

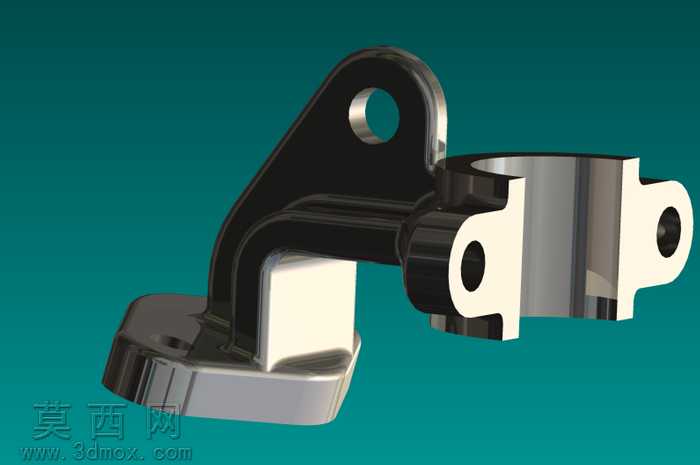

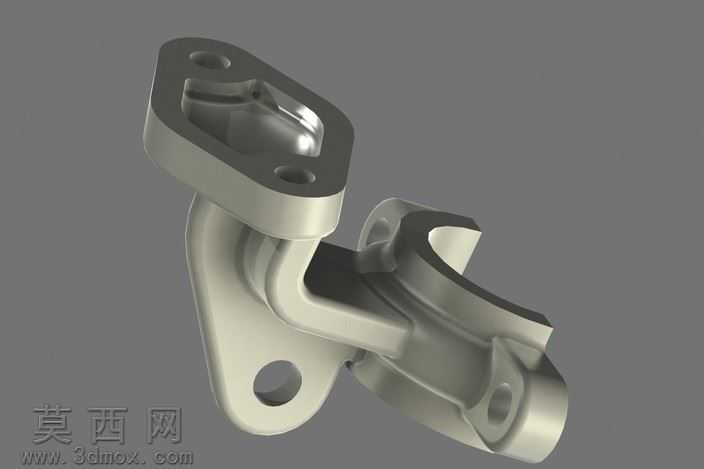

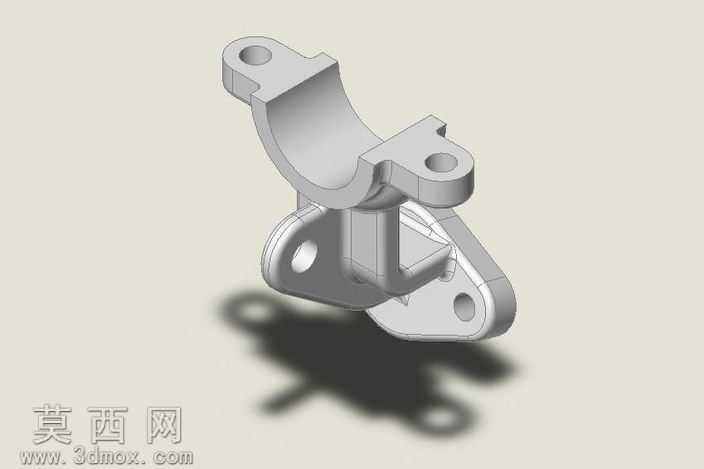

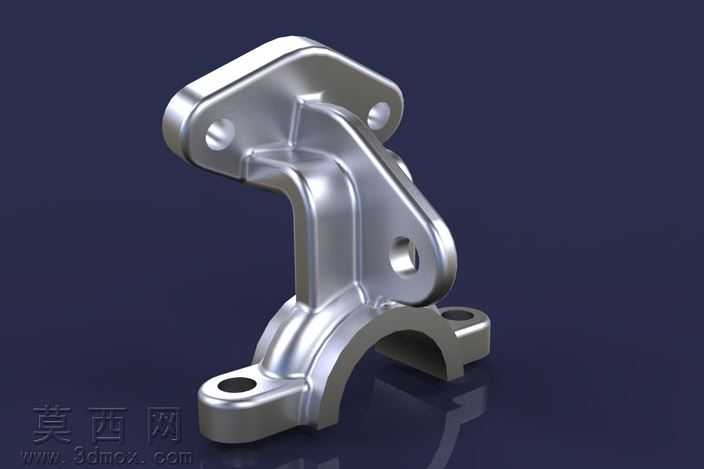

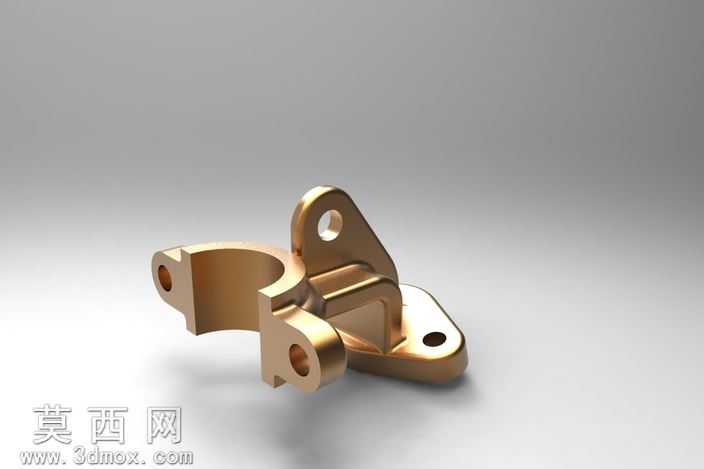

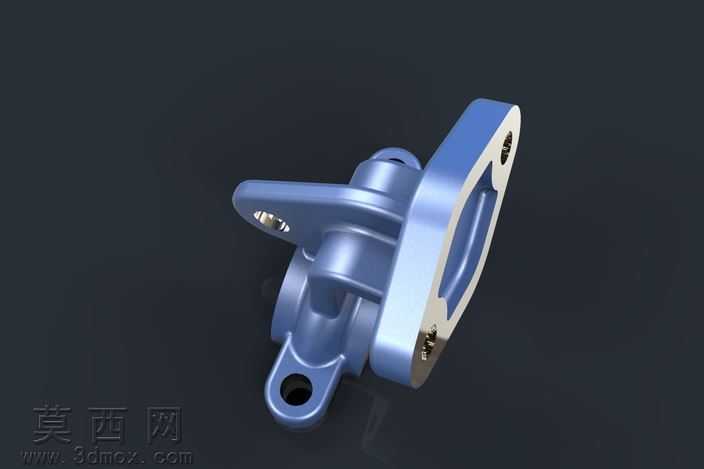

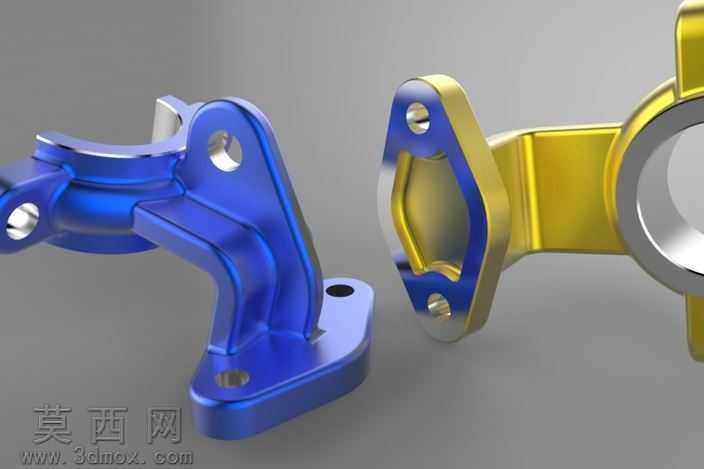

本机械构件采用三维参数化建模方式完成全流程设计，建模阶段先以基准面定位核心装配轴线，先绘制下半部分带安装孔的三角支撑底座轮廓，通过拉伸凸台生成底座基体，对底座边缘做等半径圆角处理消除应力集中点，底座上的三个安装孔采用完全贯穿的切除拉伸特征生成，孔位同轴度公差严格控制在装配要求范围内。上半部分的半圆抱箍结构先绘制圆弧截面轮廓，沿垂直于底座安装面的方向拉伸生成抱箍基体，抱箍两端延伸出带通孔的连接耳，连接耳的通孔与底座对应位置的铰接孔保持同轴，通过虚拟装配验证铰接转动的顺畅度，确保抱箍可绕铰接轴完成开合动作，适配不同外径的管件夹持需求。中间的连接支撑肋采用对称结构设计，在建模时通过镜像特征保证两侧结构完全一致，肋板与抱箍、底座的衔接位置做渐变过渡处理，避免直角衔接带来的应力断裂风险。材质配置阶段为构件赋予哑光银灰色金属材质，模拟铸钢件经喷砂处理后的表面质感，调整材质的粗糙度、反射率参数，还原金属构件在自然光下的漫反射效果，避免过度反光导致结构细节被遮挡。渲染阶段采用45度斜向主光源搭配底部补光的布光方案，主光源投射柔和阴影突出构件的立体层次，补光消除结构暗部的死黑区域，清晰展现抱箍内壁的圆弧曲面、连接耳的平面特征、底座安装面的平整结构。设计过程中重点考量构件的实际使用场景：作为管路系统的固定支撑件，下半部分底座通过螺栓穿过安装孔固定在安装基面，上半部分抱箍绕铰接轴打开后放入待固定管件，再通过紧固件锁紧抱箍另一端的连接耳，即可完成管件的牢靠固定，支撑肋的存在可有效提升抱箍的承重能力，避免管件承重后抱箍出现变形开裂，所有孔位的尺寸、圆弧的半径均经过装配干涉校验，确保构件生产后可直接完成装配，无需二次修配。整体结构无冗余设计，在保证结构强度的前提下尽可能缩减构件体积，降低生产用料成本，铰接式的开合结构相比传统对开式管夹，减少了一侧的紧固件装配步骤，可有效提升现场管路安装的作业效率。
