共轴反桨无人直升机结构设计方案

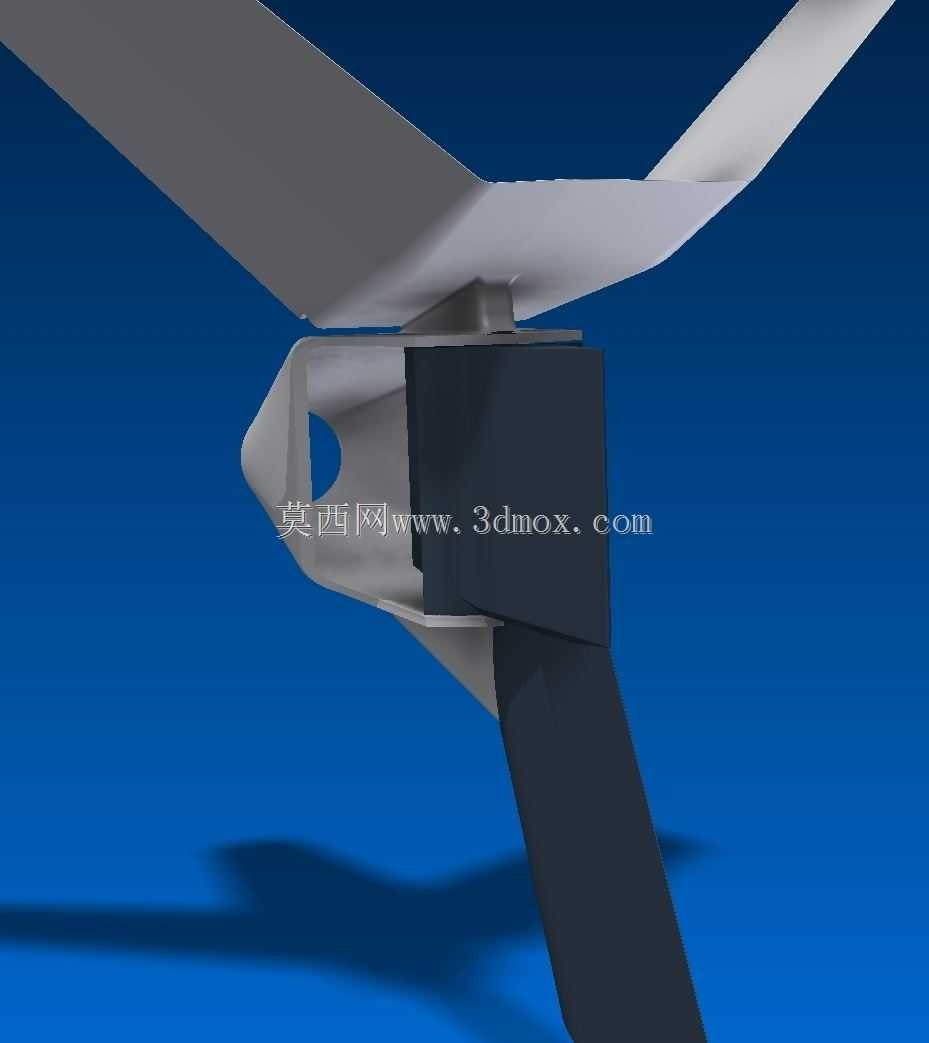

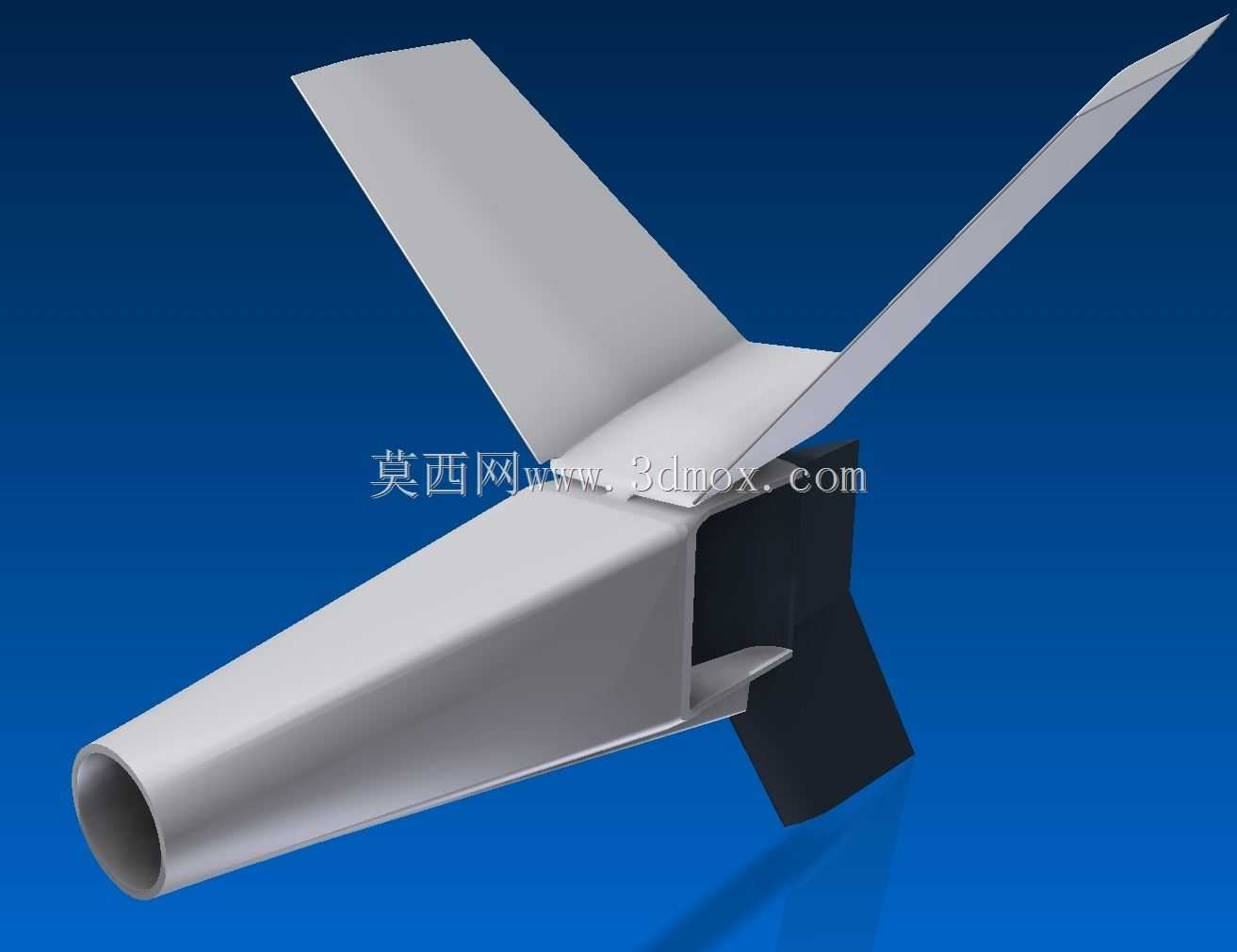

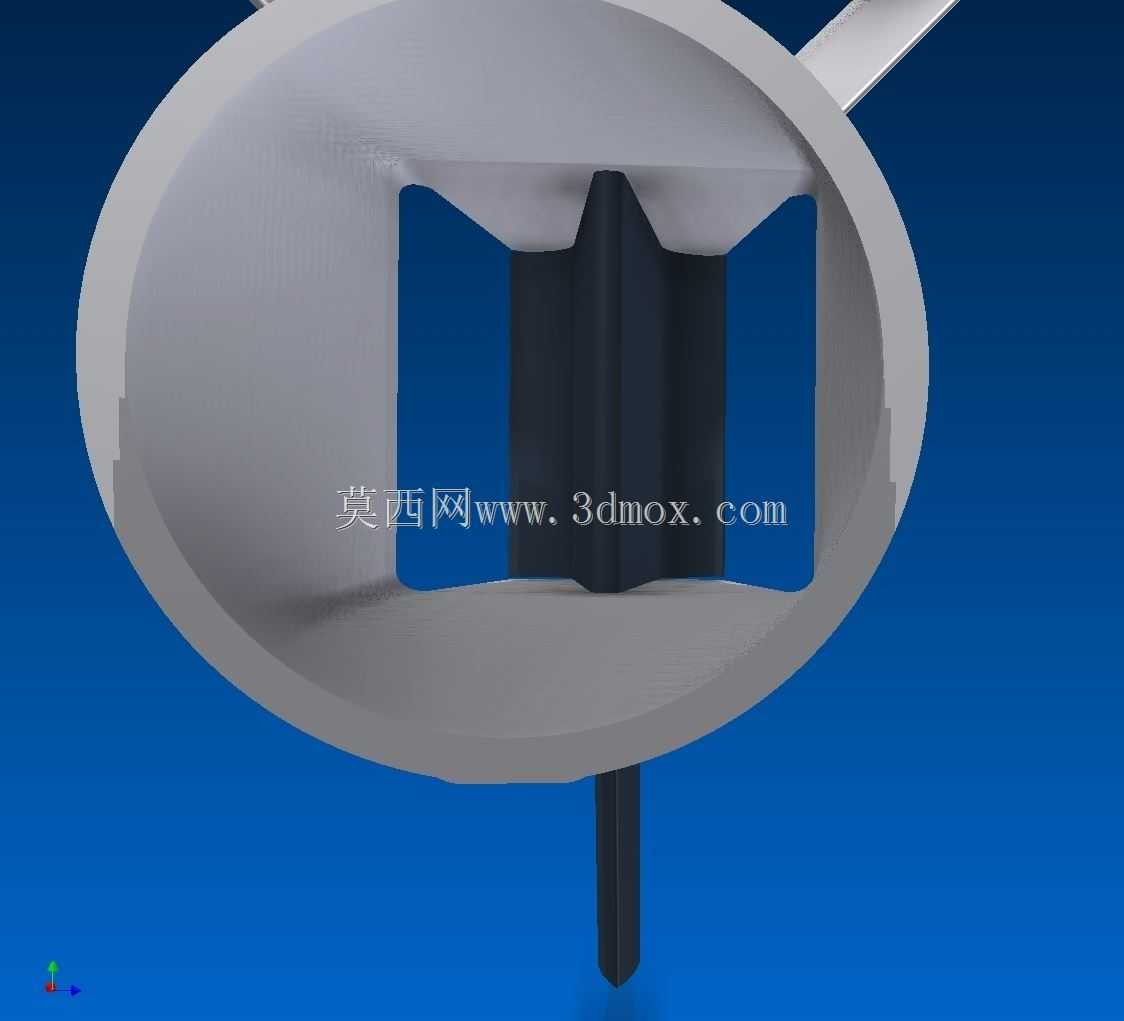

这款无人直升机采用共轴反桨双旋翼搭配尾桨的气动布局设计，主要面向低空巡检、农林植保、应急侦察、小载荷物资投送等民用及特种作业场景，可在复杂地形、狭小起降空间内完成固定翼无人机无法执行的低空悬停、低速飞行动作，适配山地、林区、城市楼宇间等多种复杂作业环境。从功能特性来看，共轴双旋翼的设计抵消了单旋翼直升机的反扭矩效应，搭配尾部的小型涵道式尾桨，可进一步提升航向控制精度，在侧风环境下保持更稳定的飞行姿态，相比传统单旋翼带尾桨构型，其旋翼直径可压缩15%左右，更适合在林间、楼宇间隙等狭窄空域穿行，同时主旋翼下方的流线型机身可搭载任务载荷舱，预留了光电吊舱、播撒装置、小型货箱的安装接口，可根据不同作业需求快速更换功能模块。设计思路上，整机采用模块化拆分逻辑，主旋翼桨毂集成在旋转部件中，桨叶设置三个自由度的铰接结构，可根据不同飞行半径处的气流流速自动适配桨叶角度，实现变距调节，兼顾不同飞行速度下的升力效率与飞行稳定性；机身尾部采用NOTAR无尾梁效应的流线型结构，搭配带垂直翼面的尾桨稳定块，可降低尾桨传动的功率损耗，同时提升尾部结构的抗碰撞能力，避免低空作业时尾桨剐蹭障碍物造成损坏。外形尺寸与安装边界方面，整机主旋翼展开直径控制在1.8米范围内，机身总长不含旋翼为1.2米，机身最大宽度0.3米，起落架采用滑橇式设计，离地高度0.15米，可在平整硬质地面、草地、简易起降坪完成起降，无需专用起降跑道；机身中部的载荷舱预留了120mm*100mm*80mm的安装空间，可承载最大2kg的任务设备，动力模块、传动齿轮组、控制模块均集成在机身中部的主舱体内，各模块采用快拆结构设计，便于现场维护与部件更换，尾梁与主机身采用插接式固定结构，可快速拆解收纳，适配车载转运、单人携行的使用需求。旋翼桨叶采用翼型优化设计，前缘做了抗磨损强化处理，桨叶根部做了刚度加强，可承受低空作业时的气流冲击与小幅剐蹭，整机重心控制在主旋翼轴正下方，悬停状态下姿态偏差可控制在2度以内，大幅降低飞控系统的调节负荷，提升长时间悬停作业的稳定性。
