直径52mm主轴用抱箍式防尘靴固定座

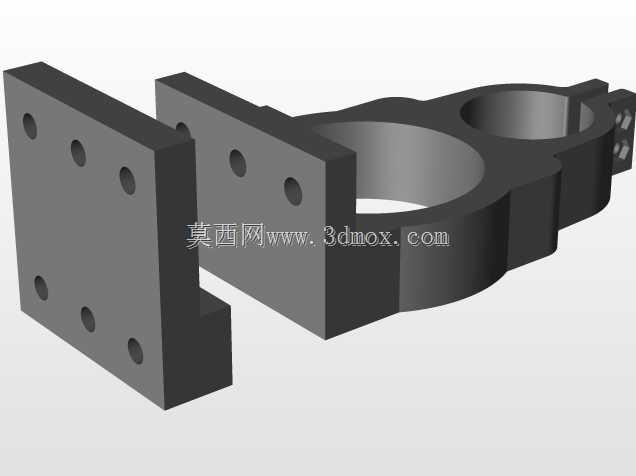

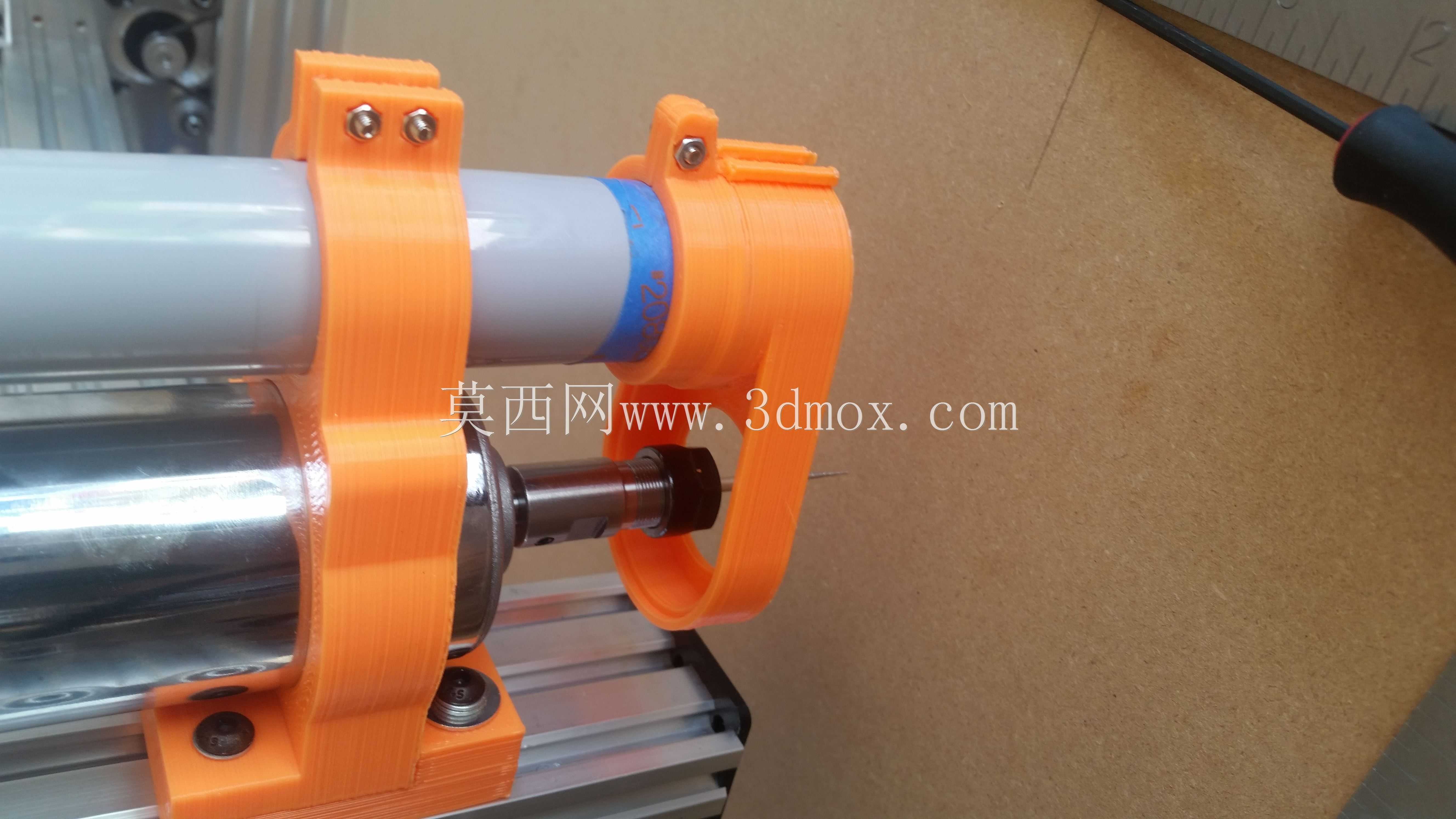

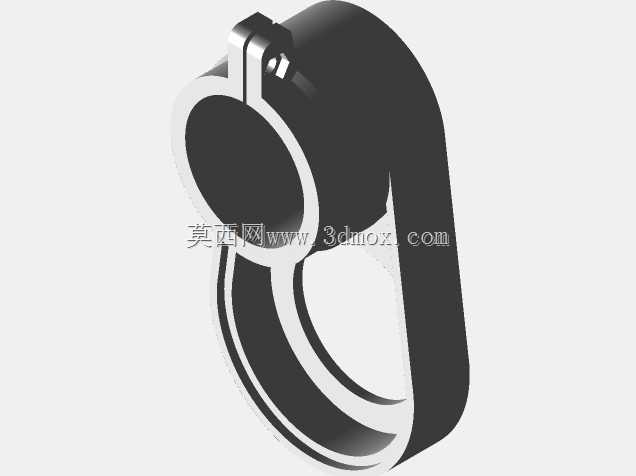

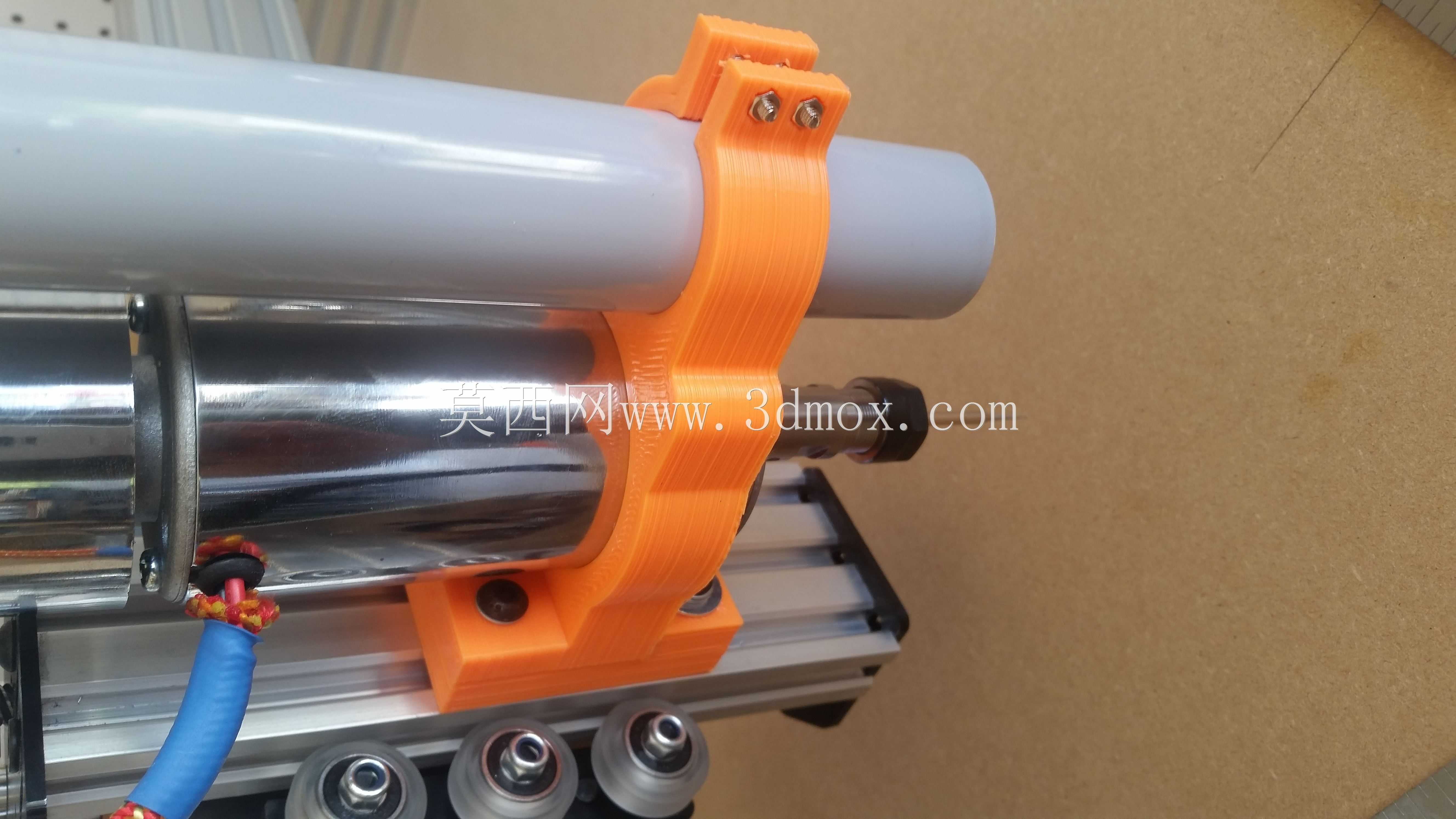

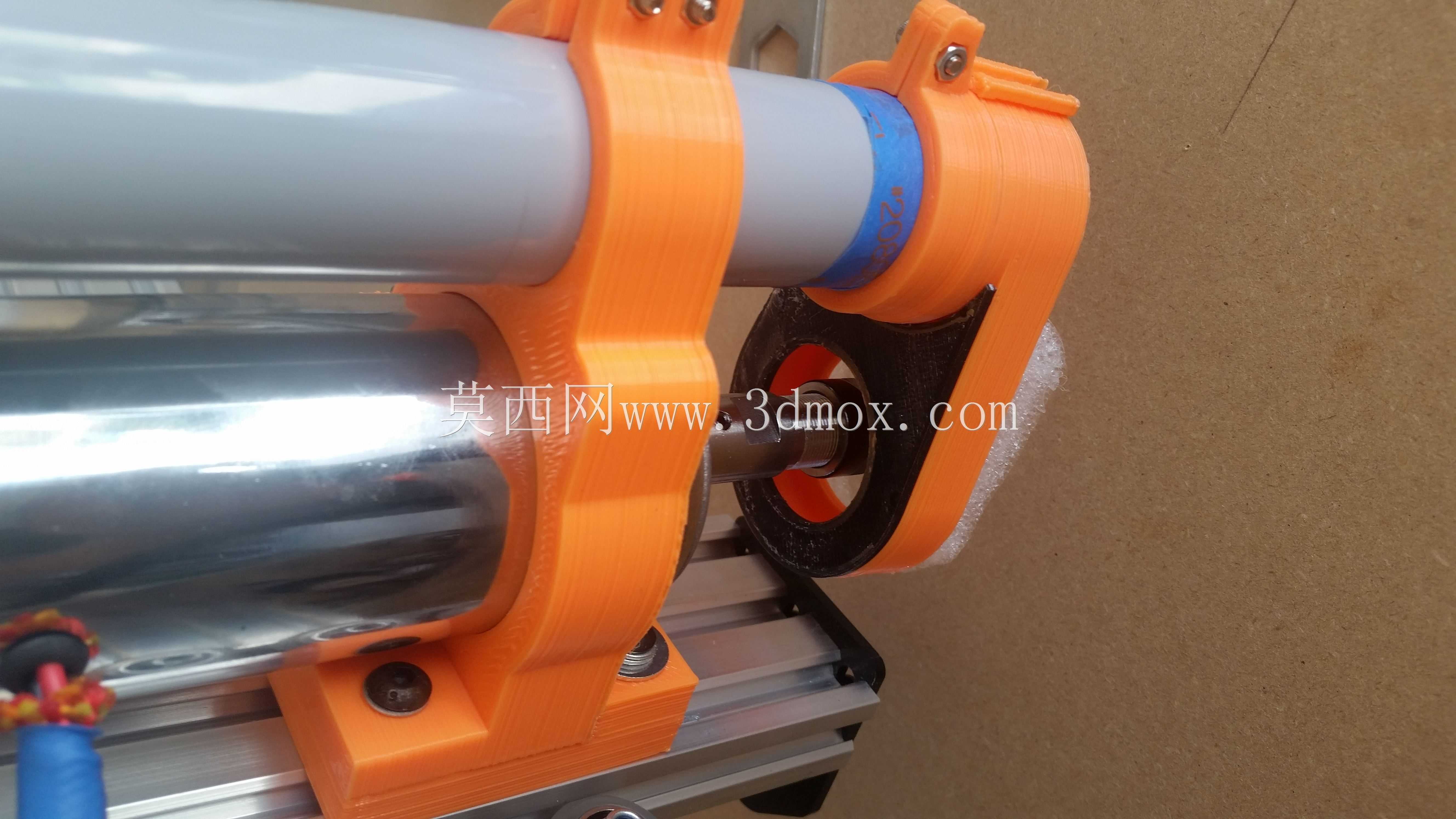

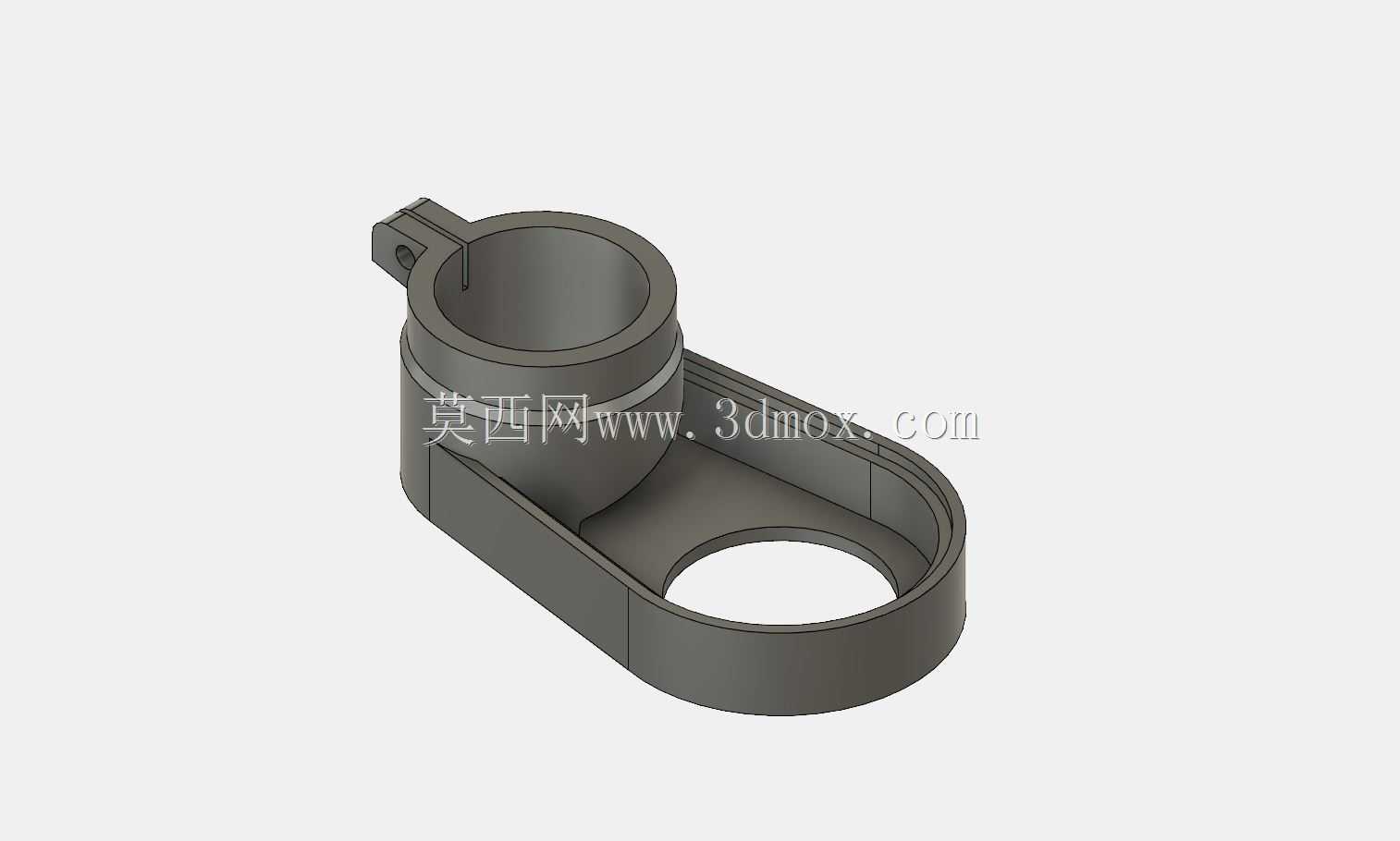

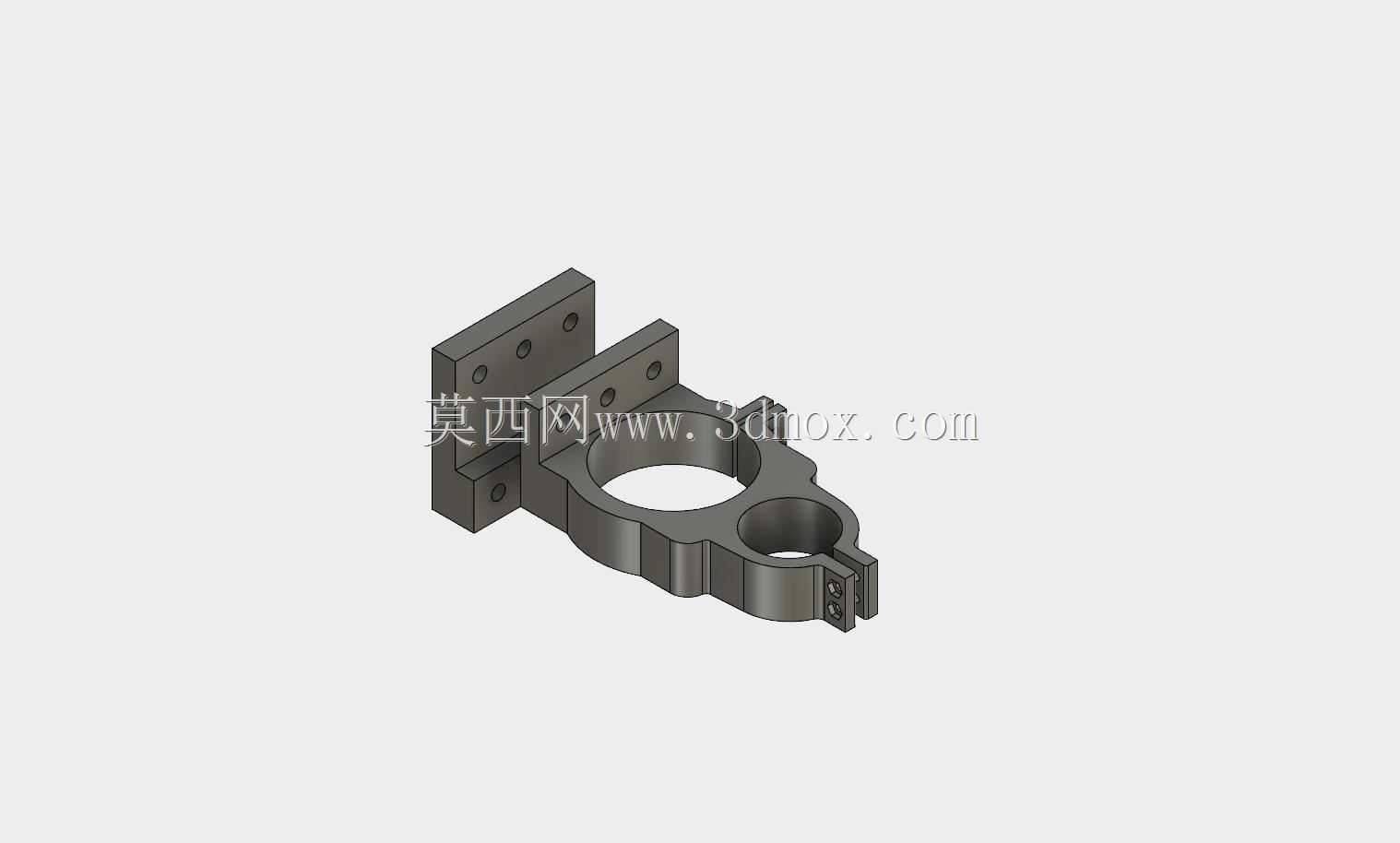

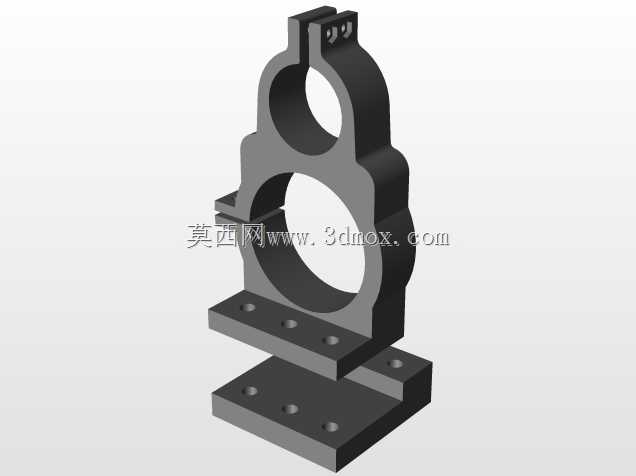

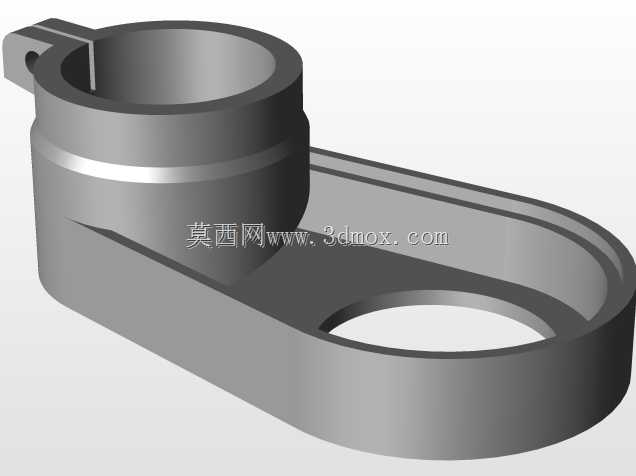

这款固定结构主要面向小型数控雕刻、桌面级精加工作业场景设计，适配功率400W、外径52毫米的高速电主轴使用，核心作用是为配套的主轴防尘靴提供稳定的安装支撑，解决小型加工设备作业过程中切削碎屑、粉尘飞溅侵入主轴轴承座、污染加工工件表面的常见问题。在小型桌面数控设备的实际加工场景中，无论是PCB板铣削、软金属雕刻还是塑料、木材的轻切削作业，高速旋转的主轴带动刀具切削时会产生大量细碎切屑与粉尘，这些杂质一旦顺着主轴壳体缝隙进入轴承配合位置，会快速加剧轴承磨损，大幅缩短主轴使用寿命，同时飞溅的粉尘也会落在设备导轨、传动轮表面，增加运动部件的运行阻力，影响设备加工精度。这款固定座采用抱箍式的安装设计思路，整体通过3D打印工艺制作，主体分为上下两个半圆弧抱合结构，上半部分的抱箍直接卡合在直径52毫米的主轴外壳上，通过两颗锁紧螺丝调整抱合的夹紧力度，既可以保证固定后不会因为主轴高速运行的振动出现移位，也不会因为夹紧力过大损伤主轴的金属外壳。下半部分的安装基座预留了对应的固定孔位，可以直接将防尘靴的连接管路牢牢固定，让防尘靴的吸尘口始终对准刀具加工位置，配合外接的吸尘管路就能及时吸走加工产生的碎屑粉尘。从安装边界来看，这款固定座的整体结构紧凑，安装后不会超出主轴侧方的原有安装空间，不会和设备上的铝型材机架、传动滚轮部件产生运动干涉，抱箍的圆弧接触面做了适配性的弧度处理，和52毫米直径的主轴外壁可以完全贴合，受力均匀不会出现局部应力集中的问题。固定座侧面延伸出的管路卡位结构，可以直接卡合外接的波纹吸尘管，避免管路在设备移动加工过程中出现晃动、脱落的情况，同时橙色的工程塑料材质本身具备不错的韧性与抗振性能，能够吸收主轴运行时产生的小幅高频振动，不会因为长期振动出现结构开裂的问题。在实际安装使用时，操作人员只需要松开抱箍上的锁紧螺丝，将两个半环扣在主轴对应高度位置，调整好防尘靴的对准角度后拧紧螺丝，再将吸尘管路接入卡位即可完成安装，不需要对原有主轴或者设备机架做额外的打孔改装，适配性强，非常适合个人DIY小型数控设备、桌面级雕刻机的升级改造使用，能够有效提升设备的防尘能力，降低日常维护的频次，延长核心部件的使用寿命。
