石油天然气装卸用卡车静电接地装置

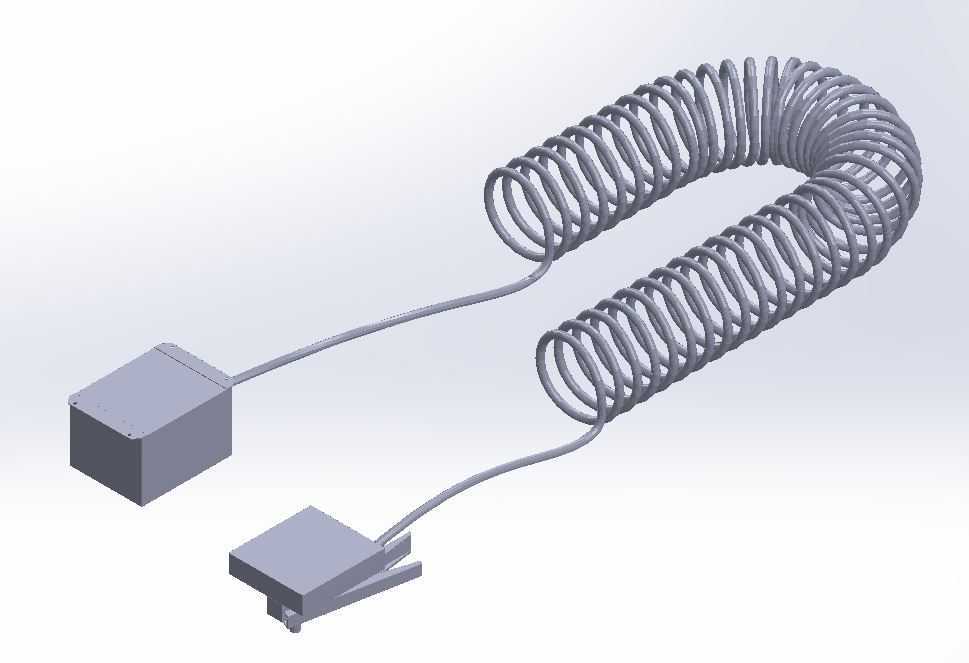

　　在石油与天然气装卸作业现场，槽罐卡车进场停靠后的静电导除是装卸作业启动前必须完成的前置安全步骤，这套接地装置正是为该场景设计的专用安全部件。整套装置由固定端接线盒、螺旋伸缩线缆、夹持端接地夹三个核心部分组成，建模时完全参照现场实际安装的作业边界做了尺寸还原，固定端接线盒采用方形封闭壳体结构，壳体边缘做了小尺寸倒角处理，避免现场安装时磕碰划伤作业人员，接线盒底部预留了线缆出线的密封接口，可直接固定在装卸栈台的立柱侧面，安装时距离地面高度通常控制在1.2米到1.5米区间，既方便作业人员操作，也能避免地面积水浸泡接线部位。中间的连接线缆采用螺旋弹簧式结构设计，这种结构的核心优势是可伸缩范围大，自然垂放状态下螺旋段长度仅0.4米左右，

　　完全拉伸后可覆盖3米以上的作业半径，能够适配不同停靠位置的槽罐车辆，不需要作业人员反复挪动固定端位置，同时螺旋结构自带的回缩特性可以让线缆在非使用状态下自动收拢，不会散落在地面造成绊倒风险，也能避免车辆碾压损坏线缆外层绝缘层。线缆两端与接线盒、接地夹的连接部位都做了应力释放结构，建模时特意还原了连接位置的加厚护套，避免频繁拉扯线缆时线芯在根部断裂，这也是现场使用中最容易出现损耗的部位，设计时特意加长了护套的包覆长度，将弯折应力分散到更长的线缆段上，提升整体使用寿命。末端的接地夹采用钳式夹持结构，夹体底部带有压紧弹簧，夹持时可以自动适配不同厚度的卡车金属接地部位，夹头的接触端面做了齿状凸起结构，能够刺破车辆表面的油漆层、锈层，

　　保证金属接触面的导通性，避免因为接触电阻过大导致静电无法顺利导除，夹体的握持部分做了加宽处理，作业人员戴劳保手套也可以单手完成夹持、拆卸操作，不需要额外工具辅助。整套装置的导通电阻设计值控制在安全阈值以内，所有金属部件都做了防锈处理，适配户外露天作业的环境，建模时还原了各部件的装配间隙，螺旋线缆的螺距、线径都参照实物参数设置，夹持端的开合角度也做了限位结构，避免弹簧过度拉伸失效，固定端接线盒的安装孔位按照常规栈台安装的标准间距设置，可直接适配现有装卸站点的安装位，不需要额外打孔改造。在实际作业流程中，车辆停靠到位、驻车制动完成后，作业人员首先要将接地夹夹持在卡车底盘的裸露金属部位，确认夹持牢固、接地导通正常后，才能启动装卸臂连接、

　　物料输送的后续流程，作业完成后先拆卸物料管路，最后收回接地夹，整套装置的结构设计完全围绕这个作业流程做优化，没有多余的冗余结构，每个部件的尺寸、位置都服务于现场操作的便捷性与安全可靠性，螺旋线缆的自然下垂弧度也做了适配，收拢状态下不会垂到地面，拉伸时不会因为张力过大把接地夹从车辆上扯落。
