雕刻机主轴抱箍安装固定座结构

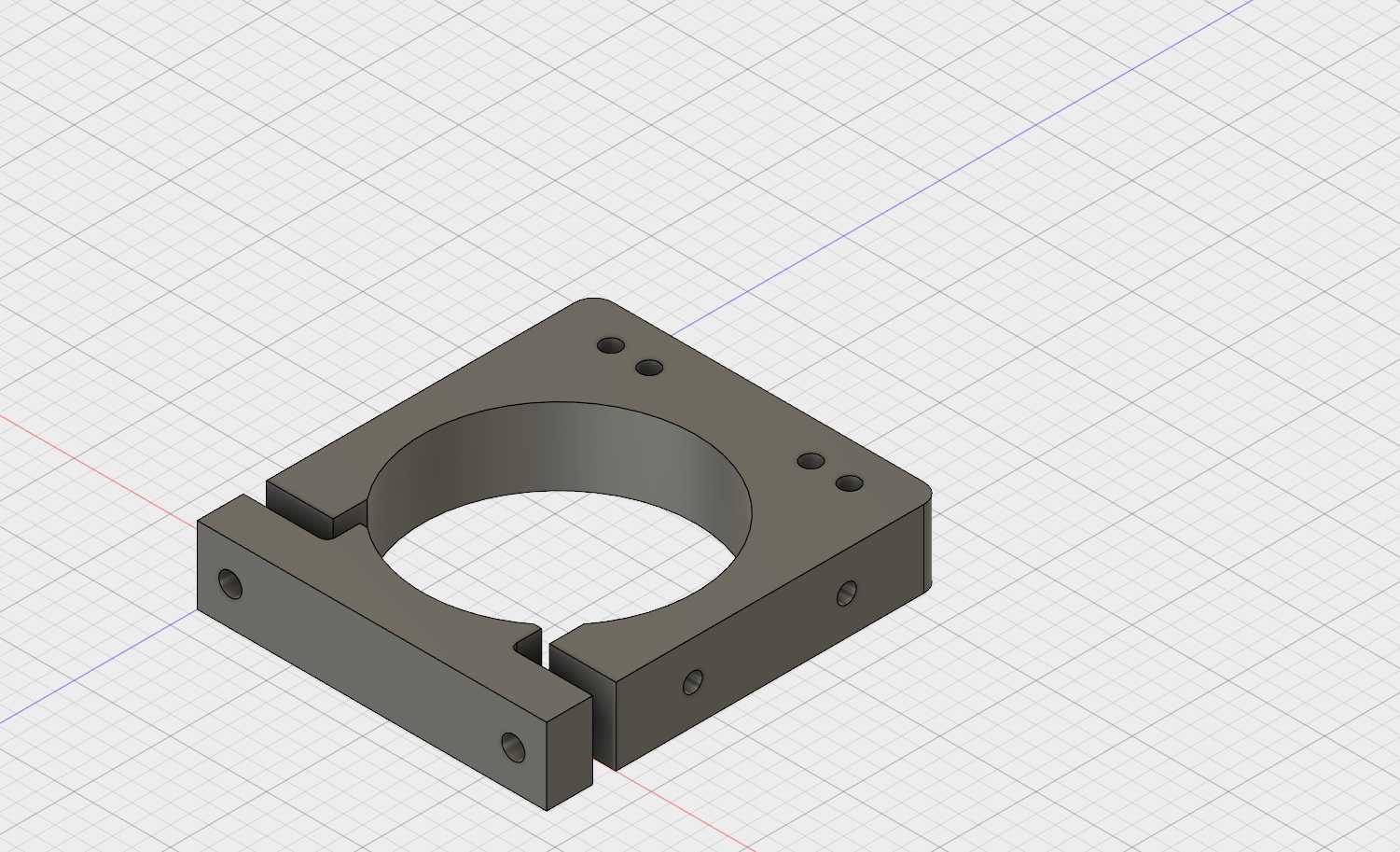

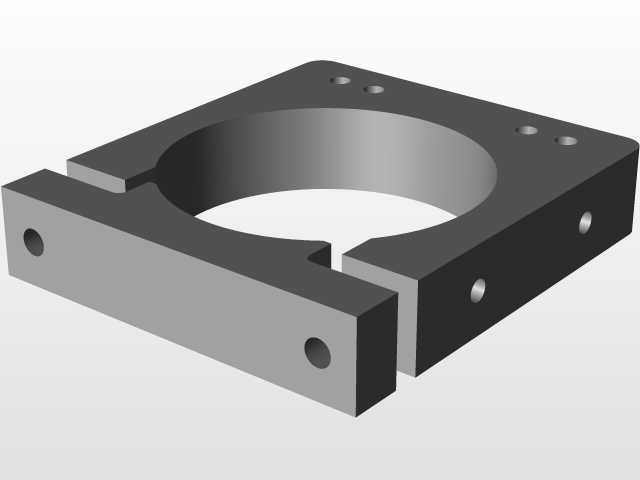

　　这款抱箍式固定座是数控雕刻机、小型开料机主轴安装环节的核心连接件，日常作业中主要承担主轴的夹持定位、负载传导作用，在桌面级数控设备、DIY改装雕刻设备、小型广告雕刻机的主轴装配场景中应用十分广泛。从结构设计逻辑来看，整体采用分体式开口抱夹结构，方形安装基座与环形夹持腔一体化成型，开口处预留锁紧间隙，通过侧边的锁紧螺钉施加预紧力，就能实现对圆柱形主轴外壳的抱紧固定，这种结构相比一体式轴套，安装时不需要从主轴端部穿套，可直接从主轴侧方卡入后锁紧，大幅降低了设备组装、后期主轴维护更换的操作难度，尤其适合需要频繁调整主轴伸出长度、更换不同功率主轴的加工场景。安装基座的方形法兰面上预留了多组安装孔位，孔位排布适配常规铝型材机架的安装槽距，

　　既可以通过螺栓直接固定在设备的Z轴滑台板面上，也能搭配转接板适配不同规格的滑动模组，安装边界兼容性较强，可适配直径65mm、80mm等常规规格的风冷、水冷雕刻主轴，基座厚度经过载荷校核，在主轴高速铣削加工产生振动的工况下，不会出现夹持形变、主轴偏移的问题。环形夹持腔的内圆加工精度控制在合理公差范围内，抱紧后与主轴外壳的接触面积充足，既能保证夹持力足够，避免主轴在重切削时出现打滑下移的问题，也不会因为局部应力集中压伤主轴的金属外壳。基座上的锁紧孔采用沉孔设计，锁紧螺钉安装后头部不会突出基座表面，避免干涉Z轴上下运动的行程，也减少了加工过程中碎屑堆积在螺钉头部的问题。从实际使用的角度出发，这种抱箍结构的固定座在装配时，

　　需要注意对角均匀拧紧锁紧螺钉，避免单侧受力过大导致夹持腔圆度变形，影响主轴的同轴度，进而导致加工出来的工件出现振纹、尺寸偏差。方形基座的底面做了平面度处理，和Z轴安装板贴合后没有间隙，能保证主轴安装后与工作台面的垂直度，减少调试时的校正工作量。相比传统的焊接式主轴支架，这种一体式机加工的抱箍座整体刚性更好，高速加工时的减震表现更优，能有效降低主轴运行时的共振传导，提升加工表面的光洁度。在小型木工雕刻、亚克力板材切割、PCB板铣削等轻载加工场景中，这种固定座的夹持稳定性完全满足使用需求，同时结构紧凑，不会占用过多Z轴的安装空间，能给主轴预留足够的上下行程范围。设计时在开口处预留的间隙量经过反复验证，既保证了锁紧时能产生足够的抱紧力，也不会因为间隙过大导致螺钉锁紧行程过长、结构强度下降，基座边角处做了小倒角处理，去除加工毛刺，安装操作时不会划伤操作人员，也避免了应力集中导致的基座开裂问题。
