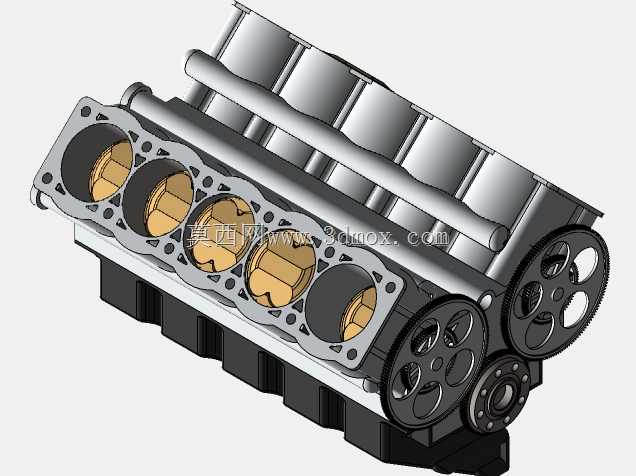

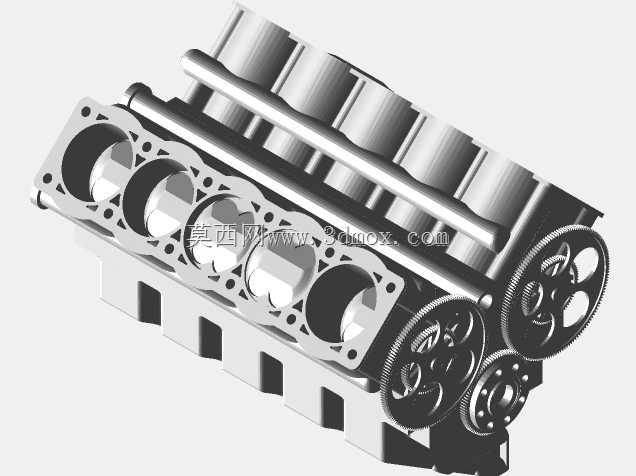

V10发动机曲轴箱总成结构设计

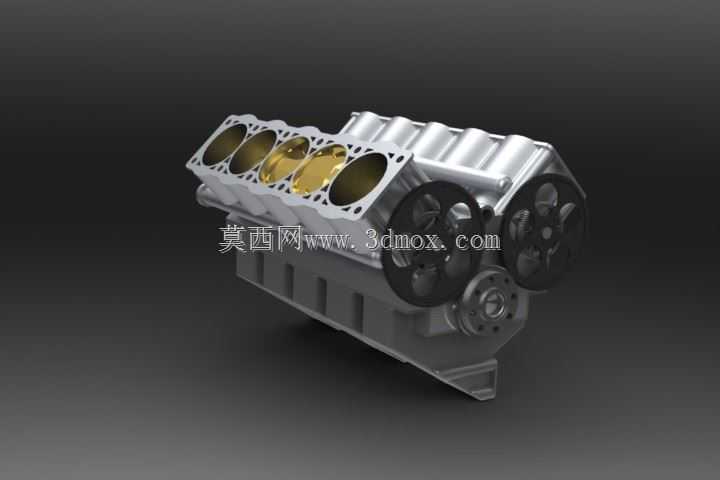

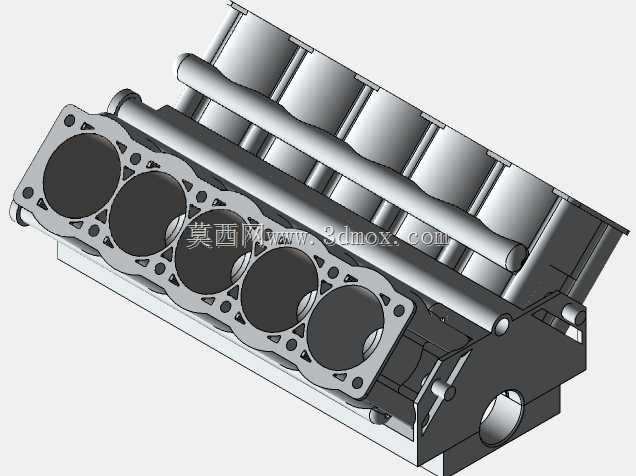

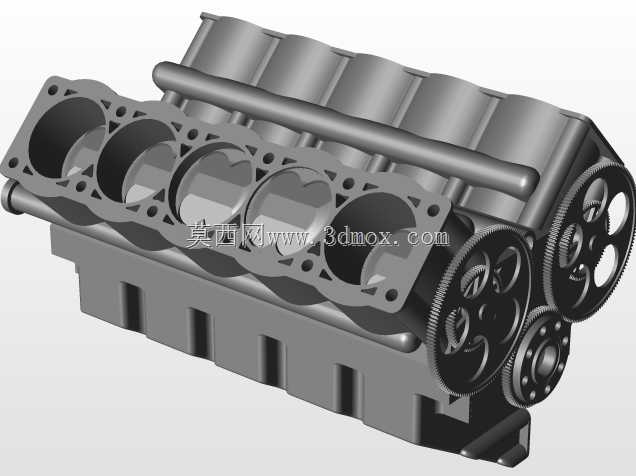

该曲轴箱作为V型十缸内燃机的核心承载基体，主要应用于大排量高性能乘用车辆、特种工程作业动力单元以及高功率密度固定式发电机组的动力系统中，是整台发动机所有运动部件、附属系统的安装定位基准，直接决定发动机整体的结构刚度、运行可靠性与NVH表现。在实际动力运行过程中，曲轴箱需要承受活塞连杆组传递来的周期性爆发压力、曲轴高速旋转产生的交变惯性力，同时还要为曲柄连杆机构提供稳定的运动空间，为润滑系统的机油油路、冷却系统的冷却液流道提供集成式的布设载体，隔绝曲轴运转过程中的机油飞溅，维持曲轴箱内部的压力平衡，避免机油渗漏与外界杂质进入动力腔室。从设计思路来看，这款V型曲轴箱采用了经典的60度夹角缸体布局，能够在保证十缸点火顺序均匀、动力输出平顺的前提下，尽可能压缩发动机的整体宽度尺寸，适配动力舱的横向安装边界；缸体上部集成了整列式的气缸安装座，预留了气缸套的压装定位面与缸盖连接的螺栓孔位，孔位的同轴度、平面度公差经过严格校核，保证气缸密封性能与活塞运动的直线度；下部设计了加强型的主轴承座安装结构，通过横向加强筋与纵向承力梁的组合结构，大幅提升缸体的整体抗弯抗扭刚度，避免高转速下曲轴箱产生形变导致的轴瓦偏磨、密封失效问题。在安装边界设计上，曲轴箱侧面预留了机油泵、水泵、正时机构、进排气附属管路的安装定位凸台，所有安装面的位置度公差匹配整机装配的尺寸链要求，前端轮系侧预留了皮带轮、张紧轮的安装空间，后端设计了与变速器壳体连接的定位止口与连接孔位，底部预留了油底壳的安装密封面，能够直接匹配对应规格的润滑储油部件；箱体外部的加强筋布局同时兼顾了结构强度与散热需求，既能够分散交变载荷的应力集中点，也能够增大箱体外表面积，辅助带走发动机运行过程中产生的多余热量，保证动力单元长时间高负荷运行下的结构稳定性。
