六缸径向排布气动动力装置结构设计

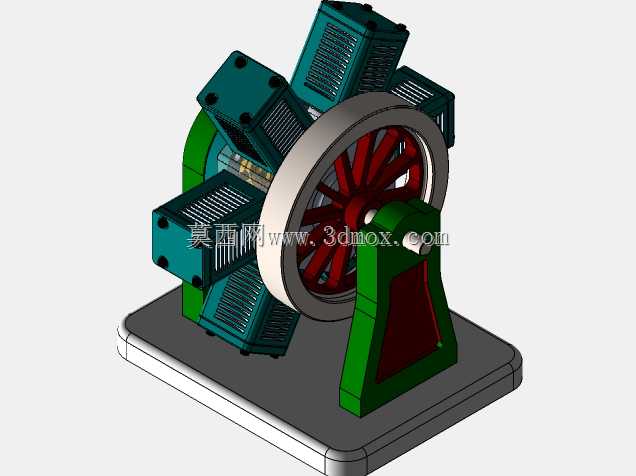

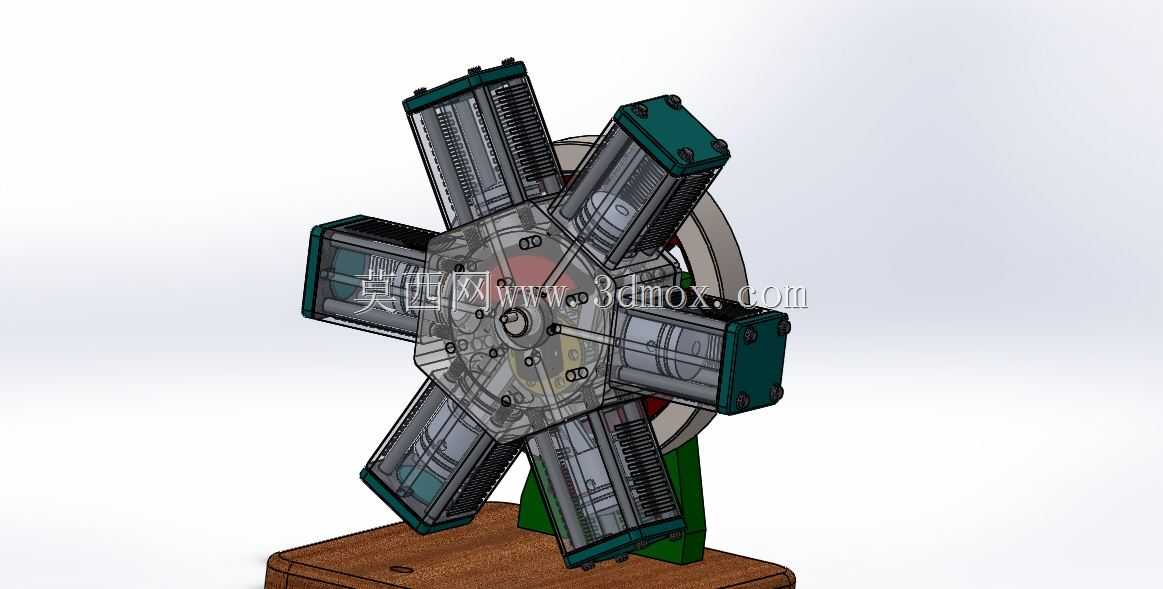

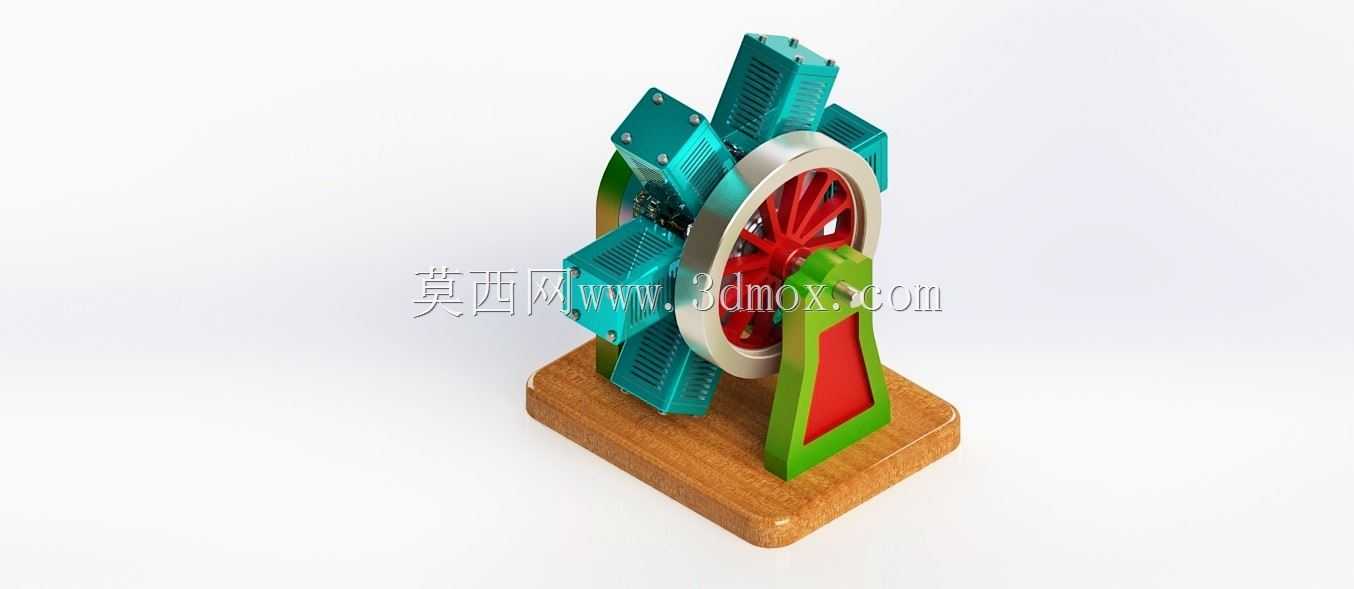

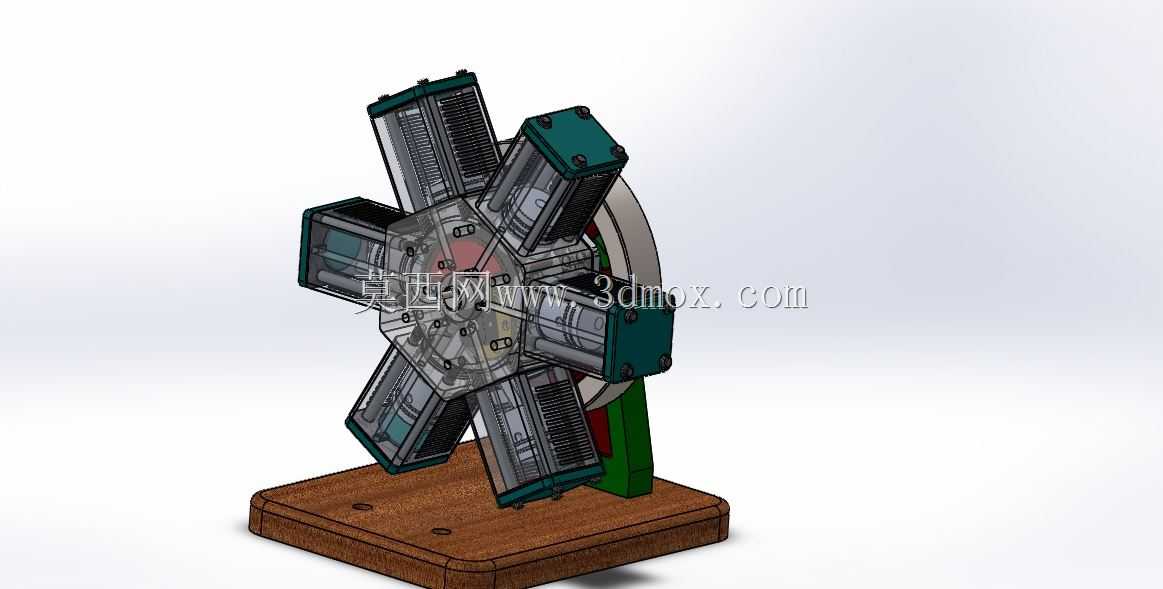

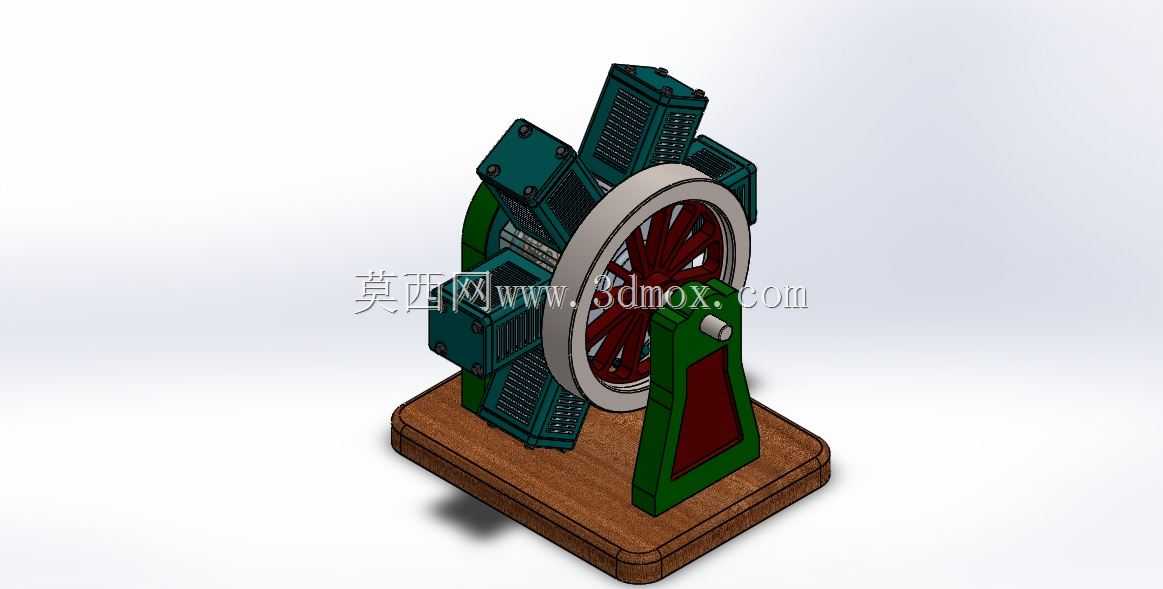

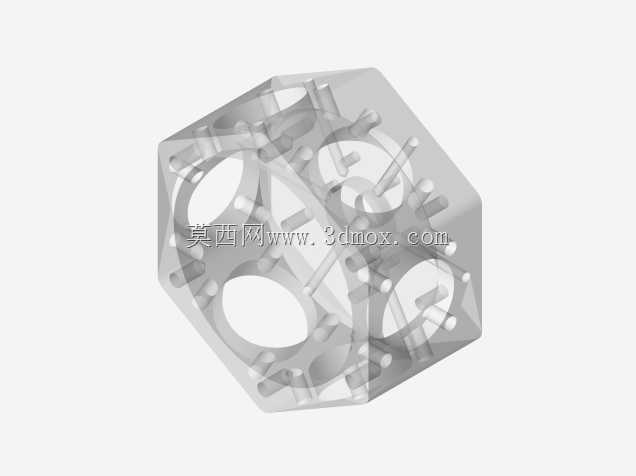

这款六缸径向排布的气动动力装置，主要面向小型气动驱动场景设计，可应用于教学演示教具、小型自动化设备动力源、低压气动实验平台搭建等场景，依靠压缩空气作为动力介质完成动力输出，相比传统燃油类径向发动机，无需复杂的燃油供给与点火系统，运行过程无燃烧排放，启停响应速度快，适合在对洁净度有要求、禁止明火的实验或小型生产场景中使用。该装置采用经典的星型径向布局，六个气缸围绕中心曲轴呈均匀圆周排布，这种布局能够让各个气缸的做功行程沿圆周方向依次错开，在较低的供气压力下也能输出较为平稳的扭矩，同时径向结构让整体装置的轴向尺寸大幅压缩，相比直列式排布的同缸数气动动力单元，占用的轴向安装空间更小，适配安装空间局促的小型设备集成需求。从设计思路来看，该装置将六个气缸的连杆共同铰接在中心曲轴的曲柄销上，压缩空气按设定时序依次送入不同气缸，推动活塞做往复直线运动，再通过连杆将直线运动转化为曲轴的旋转运动，最终通过曲轴端部的输出轴向外传递扭矩；每个气缸都配置了独立的散热鳍片结构，能够在气缸反复充排气的过程中加快热量散发，避免长时间运行时缸体温度异常升高，保障密封件的使用寿命。装置底部设置了一体式木质安装基座，基座上预留了对应安装孔位，可直接通过螺栓将整套装置固定在实验台或设备机架上，安装边界清晰，基座的支撑结构让曲轴中心与安装面保持足够的高度差，避免曲轴转动过程中与安装面发生干涉；整体外露的结构设计能够直观展示径向发动机的做功原理，作为教学演示装置时，可让观察者清晰看到活塞、连杆、曲轴的联动过程，也方便使用者对供气时序、活塞行程等参数进行调整测试，适配不同的输出转速与扭矩需求。气缸与中心曲轴座之间采用模块化连接设计，单个气缸出现密封件磨损等故障时，可单独拆卸对应气缸进行维护，无需拆解整套动力单元，降低了后期的维护难度与成本。
