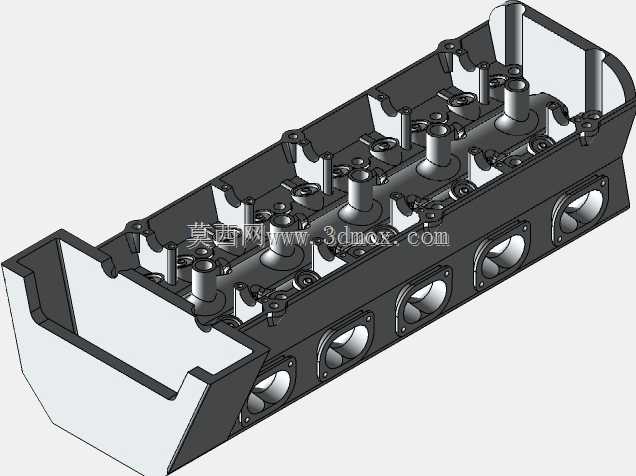

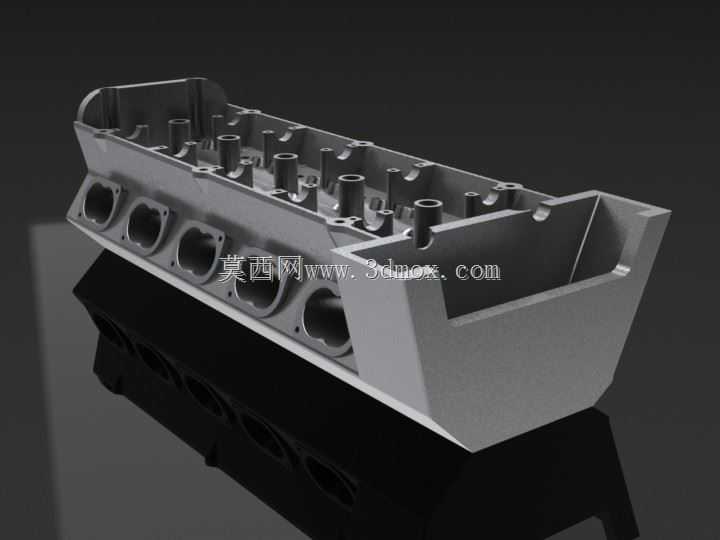

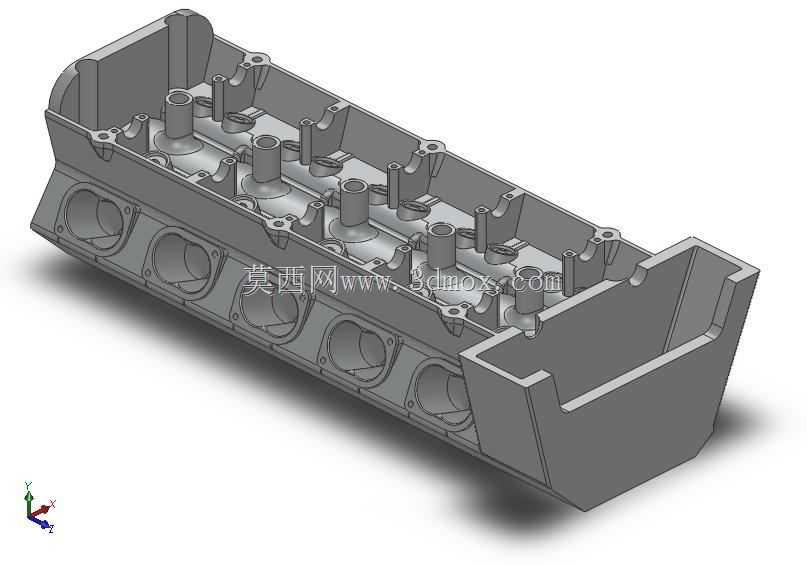

V10发动机气缸盖精密结构三维数模

　　该气缸盖为V型十缸内燃机的核心配气与燃烧室承载部件，整体采用一体化铸造成型思路完成结构建模，数模完整还原了量产缸盖从进气道、喷油器安装位、气门导管孔到凸轮轴轴承座的全部特征，可直接用于动力总成前期结构干涉校验、铸造工艺评审以及周边附件匹配设计。

　　从实际装机场景来看，这类V10缸盖多用于大排量高性能乘用车动力单元、固定式发电机组以及特种工程装备的内燃机上，工作过程中需要同时密封燃烧室上部空间、布置进排气流通路径、承载气门机构往复冲击，还要为冷却液流道、润滑油路提供封闭的布设空间，建模时所有孔位的同轴度、结合面平面度特征都按照实际机加工要求做了还原，两侧呈V型夹角排布的十组气道接口分别对应两列气缸的进气侧，端面法兰开孔位置预留了进气歧管的安装螺栓孔与密封面边界，装配时可以直接和歧管密封垫贴合，不需要额外二次修整特征。

　　设计思路上优先兼顾了结构刚性与轻量化需求：缸盖上部预留了凸轮轴安装的通腔与轴承盖定位面，顶部阵列布置的气门导管凸台、喷油器衬套孔位严格按照每缸两气门或者多气门的排布规律对齐，下部和缸体贴合的底平面预留了完整的缸垫压合区域，周边分布的螺栓过孔位置完全对应缸体螺纹孔位，安装时可以按照工艺要求的扭矩顺序完成锁紧。侧壁集成的冷却液腔开口、机油回流通道都做了壁厚过渡处理，避免铸造过程中出现厚壁缩松缺陷，外侧的加强筋沿着螺栓载荷传递方向延伸，既可以降低整机自重，又能抑制缸盖在燃烧室爆发压力作用下的弯曲变形。

　　外形边界方面，缸盖整体沿V型列方向呈长条形布局，长度方向覆盖五缸连续排布的间距，宽度方向预留了气门弹簧落座的凸台空间，高度方向从缸体结合面到凸轮轴腔上沿的尺寸完全避让气门全开行程，不会出现活塞在上止点位置和气门运动轨迹干涉的问题。数模中所有气道的内壁曲面做了顺滑过渡，没有突兀的折角，既可以降低进排气阻力，也能在后续流体仿真中直接抽取流道网格；外部附属安装位预留了传感器、线束支架、吊耳的连接点位，覆盖了发动机总装环节绝大多数附件的安装需求，结构细节完全贴合量产内燃机缸盖的工程实际状态。
