轻量化1U立方星模块化结构组件

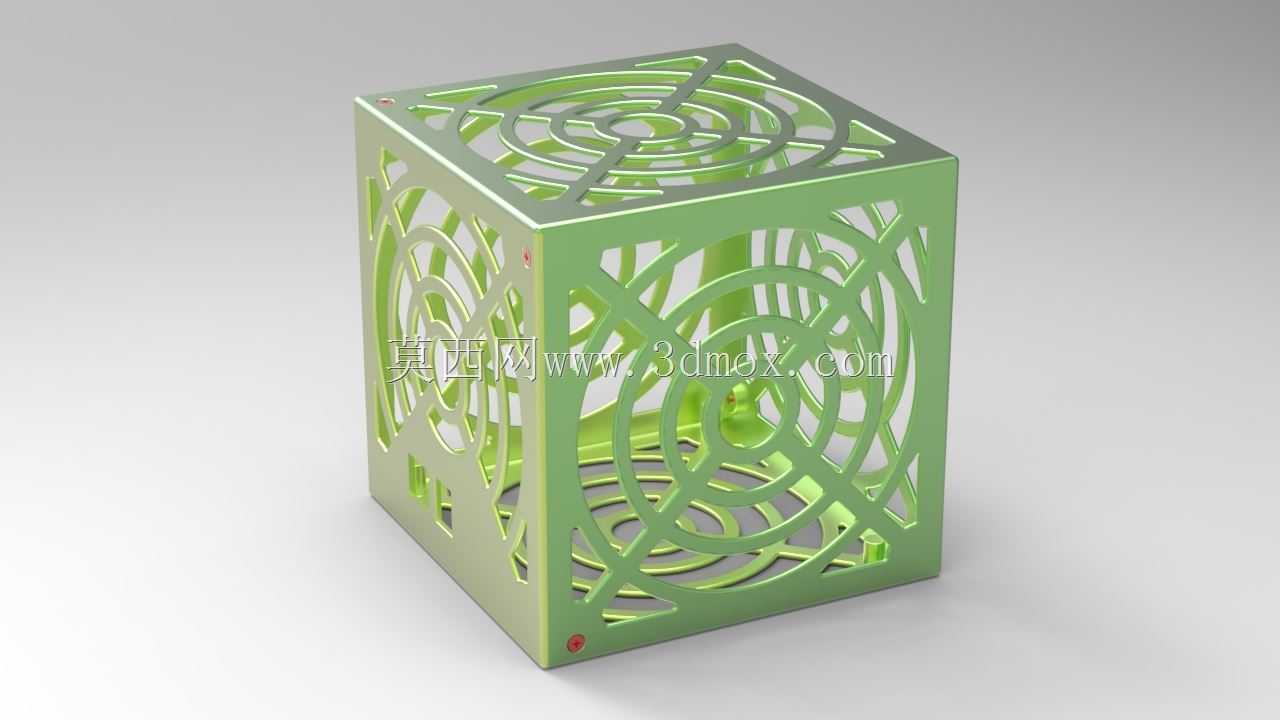

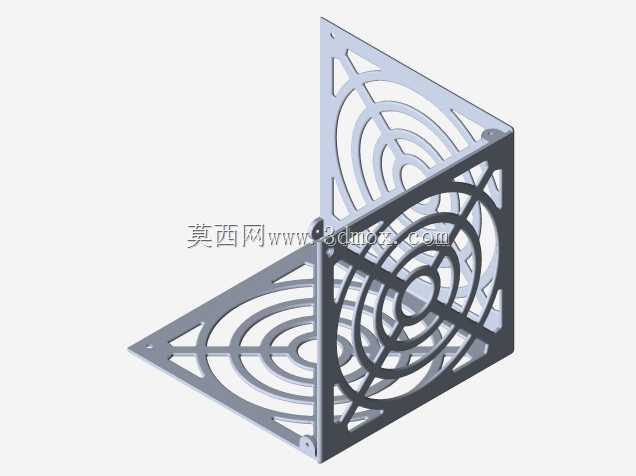

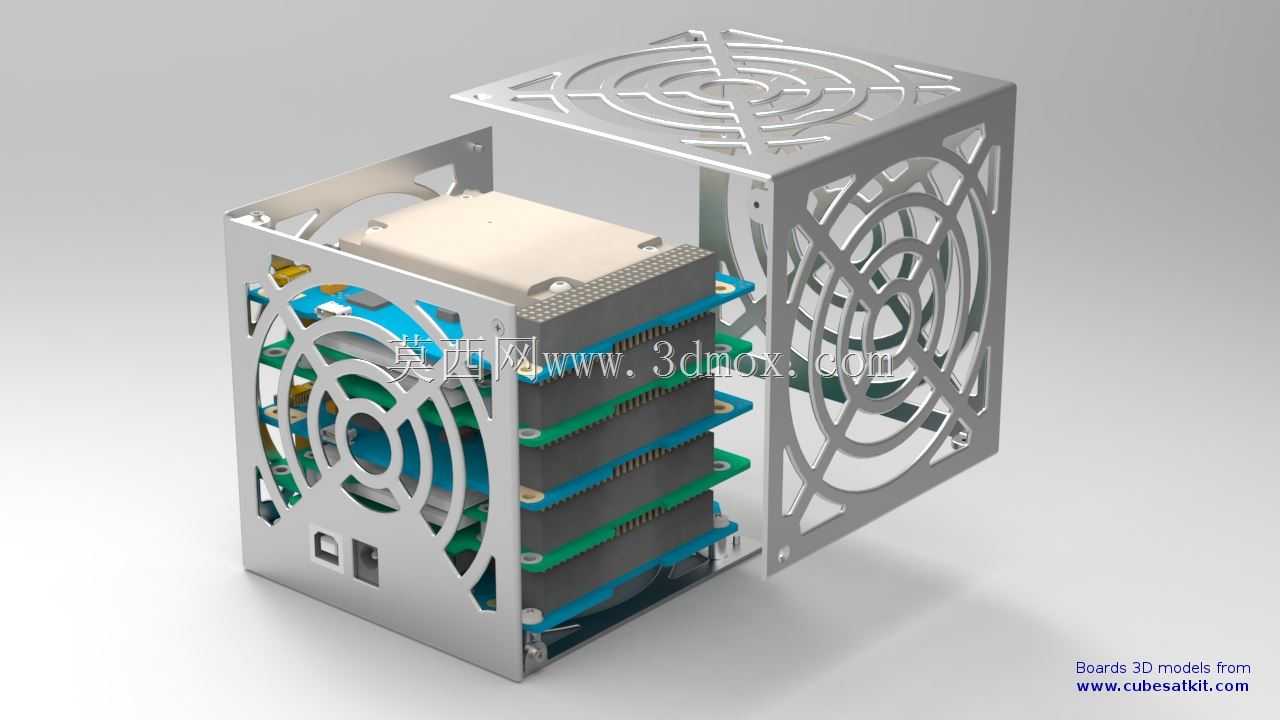

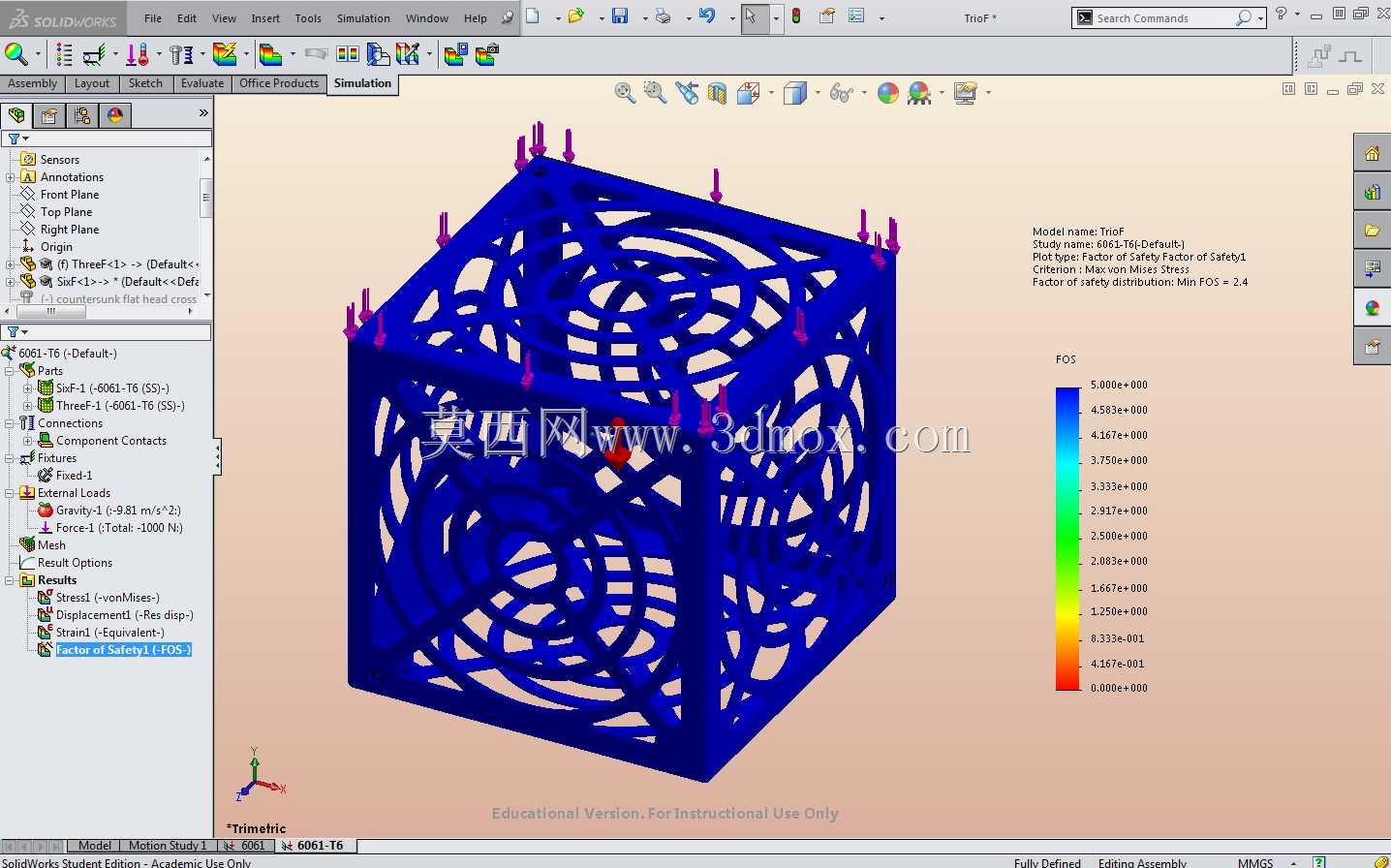

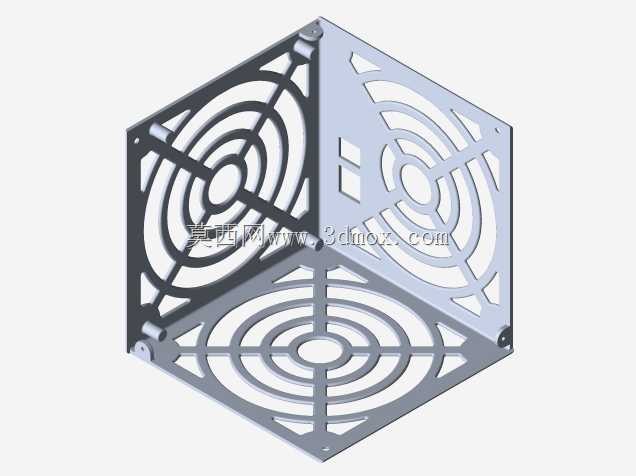

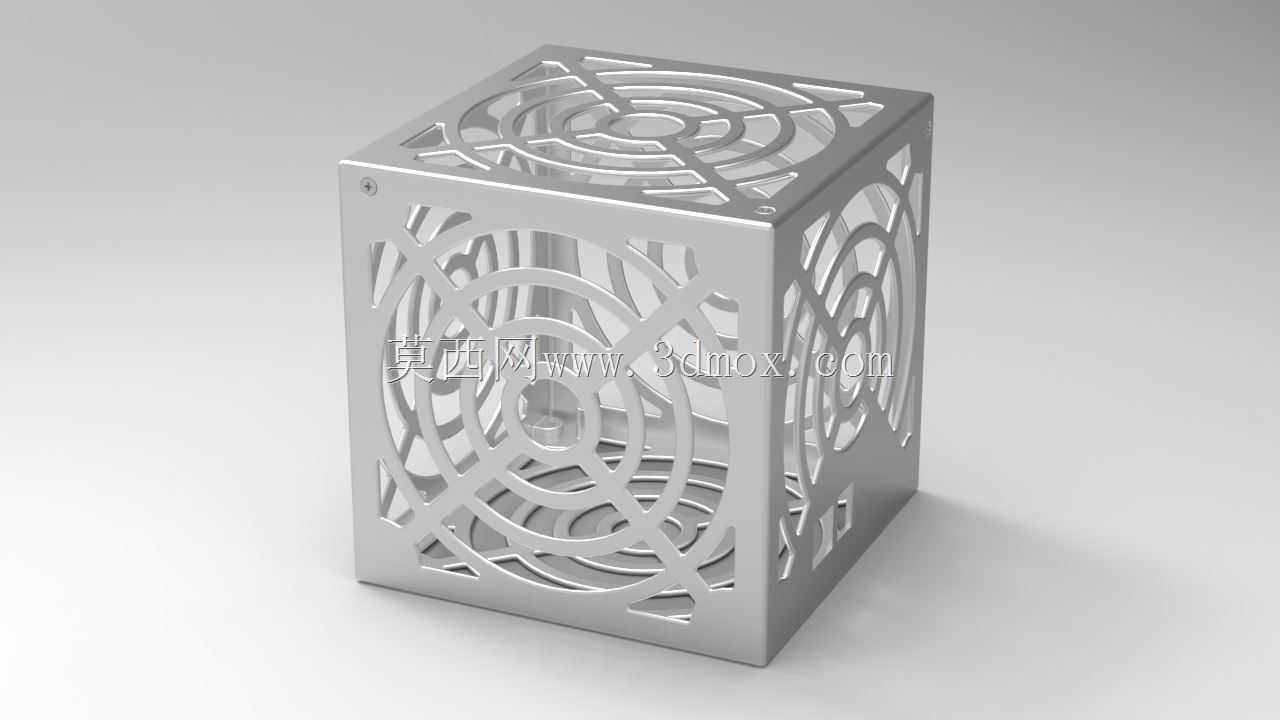

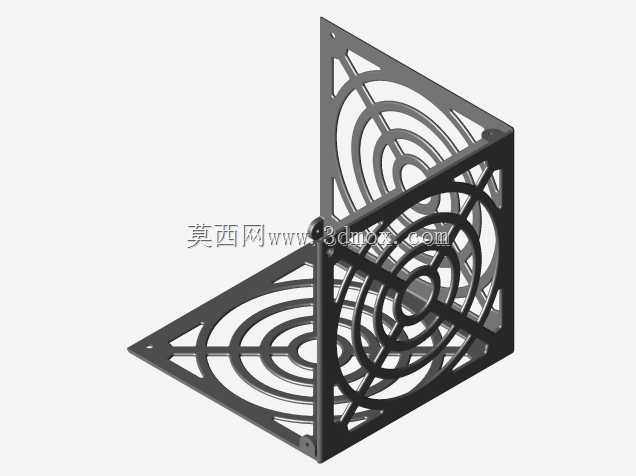

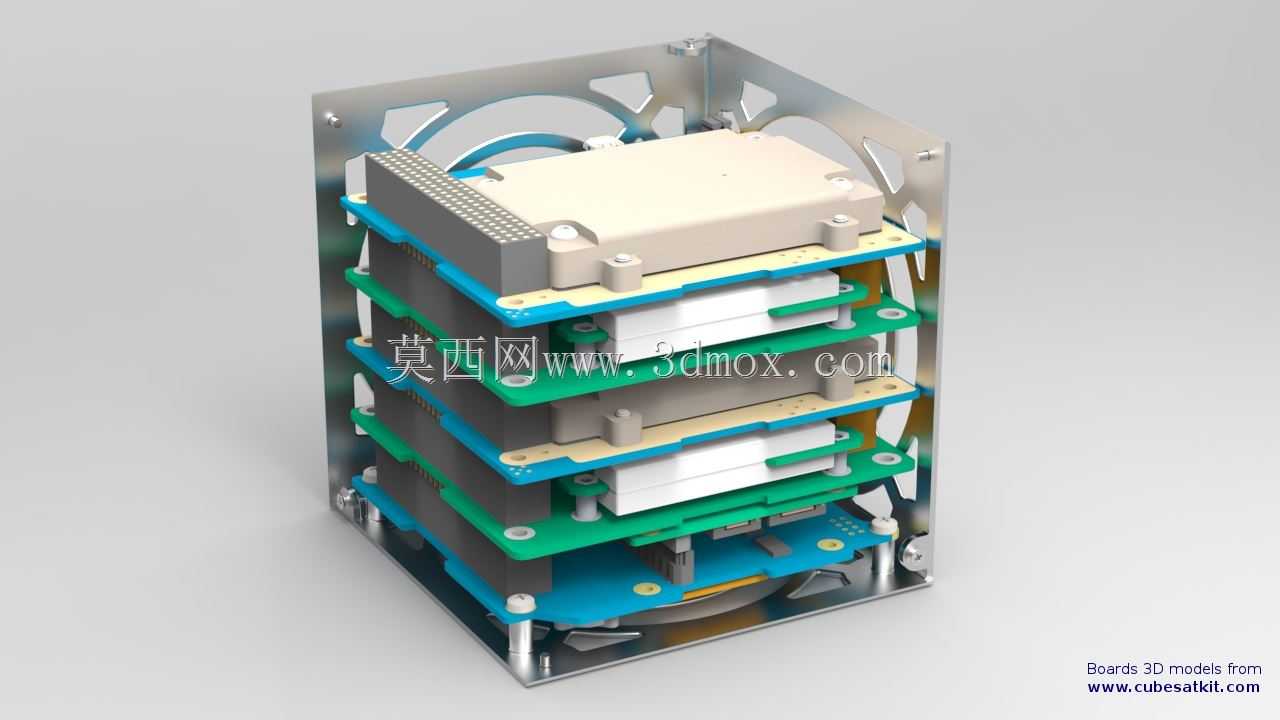

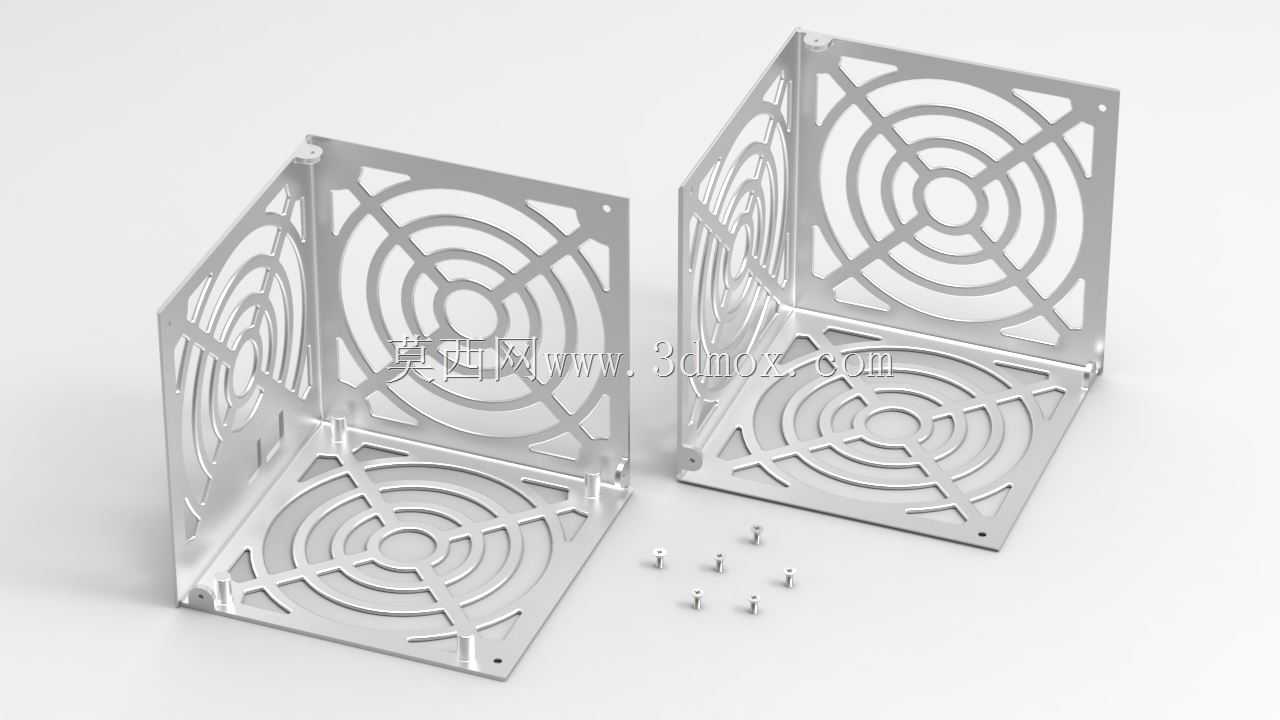

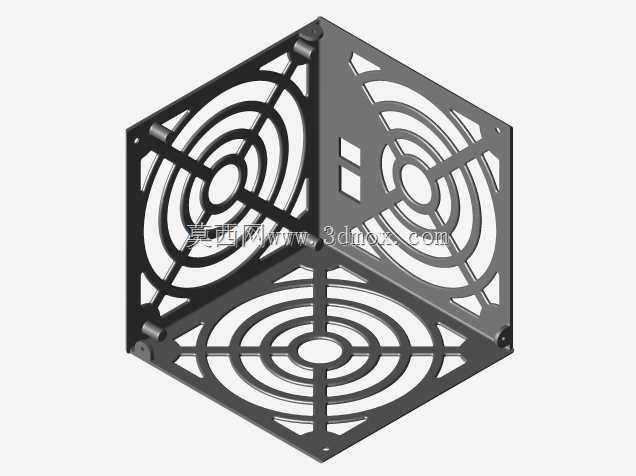

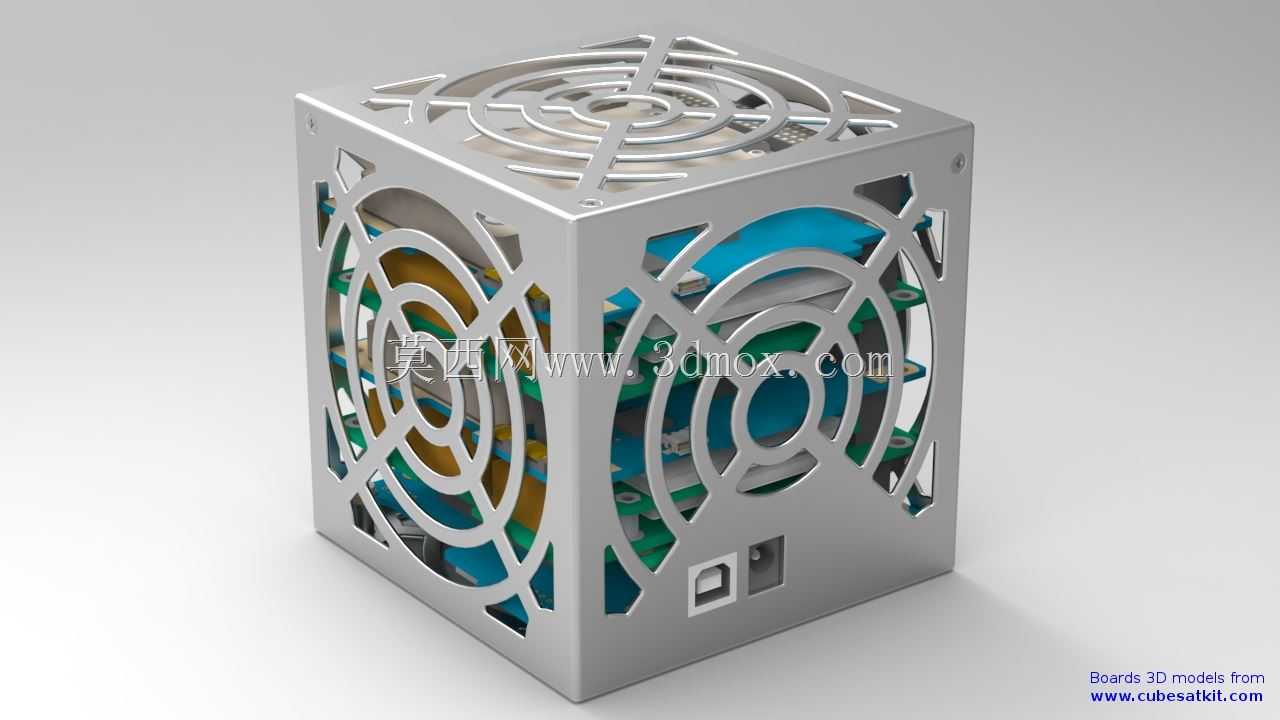

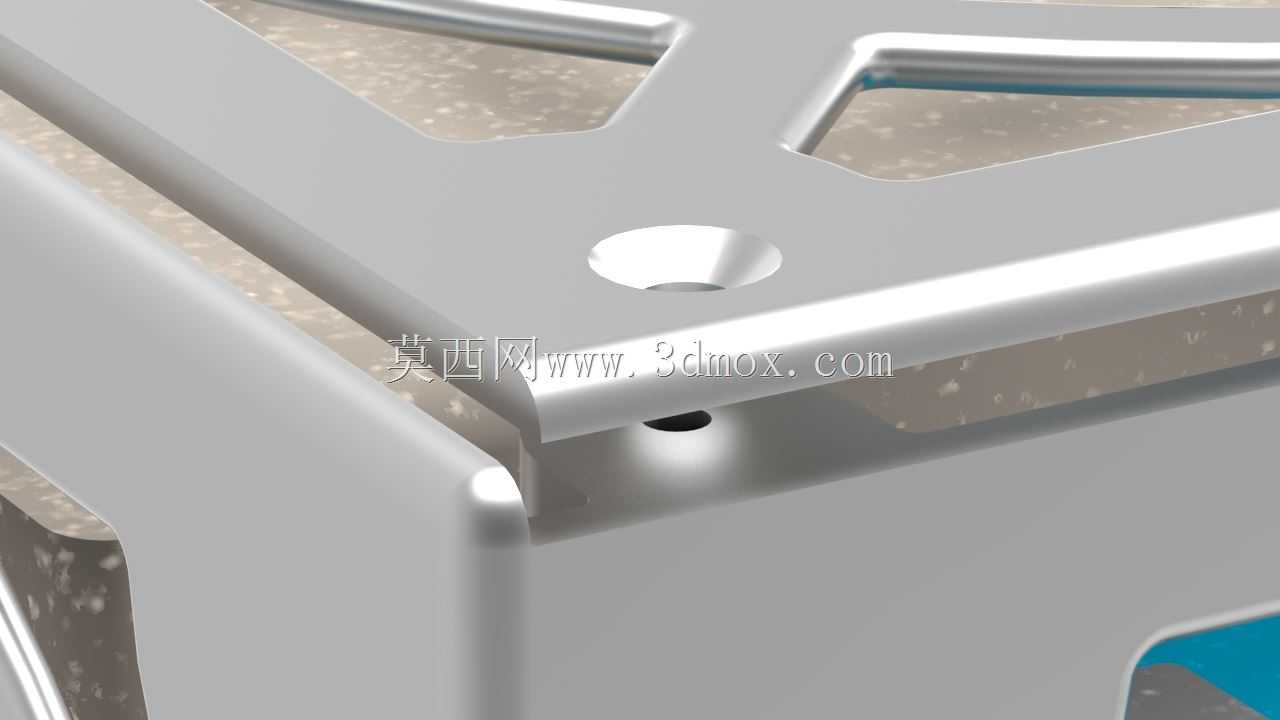

该结构组件面向微纳航天领域的立方星应用场景，主要服务于1U规格立方星的星载平台搭建需求，可作为星载计算板卡、载荷模块、供电组件的承载基体，适配近地轨道技术验证、星载组网试验、小型空间载荷搭载等实际任务场景，能够在火箭发射阶段的力学载荷环境、在轨运行的空间环境下为内部电子器件提供可靠的结构防护与安装支撑。产品采用分体式框架设计思路，整体结构由两个对称的L型主框架构件拼接组成，每个主框架构件集成三个安装面与一个定位角部，配合六组M2×4规格的紧固螺钉完成整体框架的锁合固定，整套结构不含紧固件仅包含八个独立零件，拆分与装配流程简单快捷，无需复杂专用工装即可完成整星结构的组装与拆解，便于星载设备的迭代调试与后期模块更换。结构整体严格遵循1U立方星的标准尺寸边界，外部轮廓完全匹配通用立方星的部署接口要求，任意一个外侧面均可承受1000N的施加法向载荷，设计过程中预留了2.4倍的最小安全系数，在额定载荷作用下结构变形位移处于可忽略区间，不会对内部PC/104架构计算机总线的正常通讯产生干涉影响。框架外侧面设计有同心圆构型的镂空通槽，在保证结构整体刚度的前提下最大化去除冗余材料，配合6061-T6铝合金的材料选型，整套包含紧固件在内的结构组件总重量控制在138克以内，大幅降低星箭发射的载荷重量成本。镂空结构同时兼顾了星载电子设备在轨运行的散热需求，可通过镂空区域形成内部与外部空间的热交换通路，减少主动热控组件的配置需求。结构设计过程中充分考虑了增材制造工艺的成型特性，两个铝合金主构件适配SLS选区激光烧结工艺的加工要求，无需额外设计支撑结构即可完成高精度成型，成型后仅需简单的表面处理即可满足装配精度要求，框架内部预留了标准化的板卡安装槽位，可直接堆叠安装标准规格的星载功能板卡，层间预留足够的走线空间与接插件避让空间，适配不同功能模块的灵活组合配置，可根据任务需求快速调整内部模块布局，缩短立方星的研发与组装周期。
